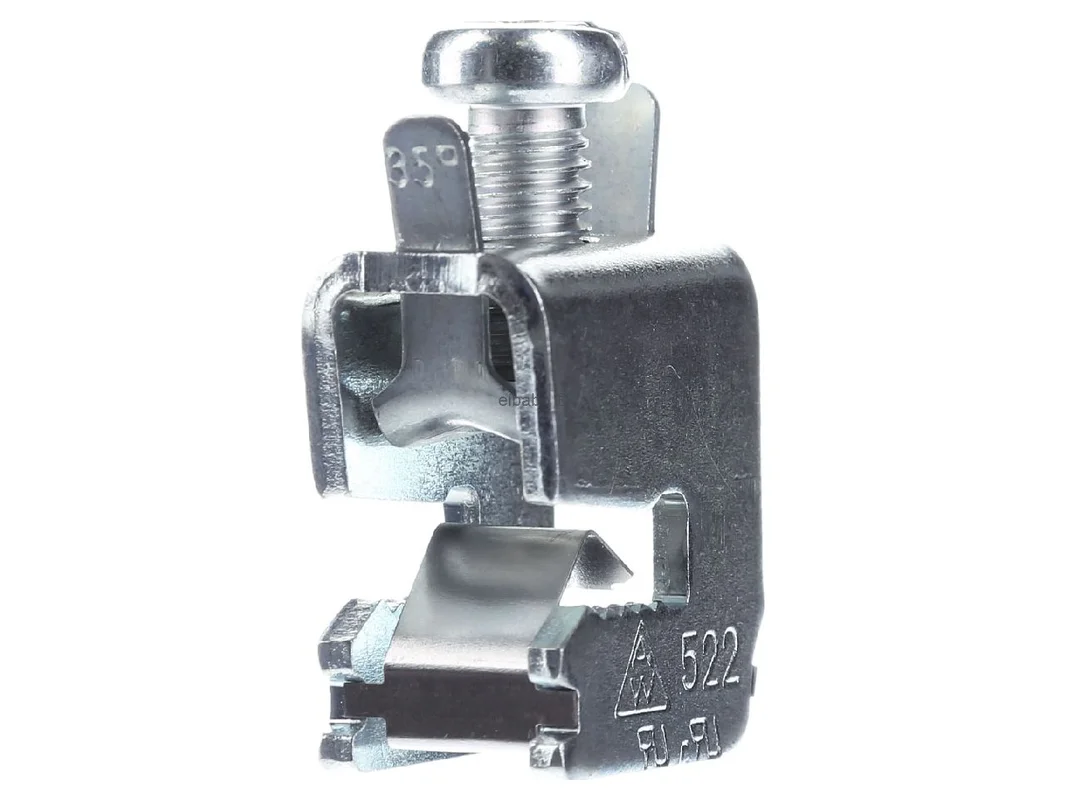

Aansluitklem Uni-Leiter – Railseindklem 35mm² 01285 – Wöhner – 4021267012854:

De Wöhner universele geleiderklem 01285 is een compacte railsklem voor de veilige aansluiting van geleiders op vlakke rails. Ze is geschikt voor geleiderdoorsneden van 4 tot 35mm² en is ontworpen voor 5mm dikke stroomrails. Als onderdeel van het Wöhner-systeem biedt ze een praktisch oplossing voor een snelle, stabiele en nette geleideraansluiting in schakelkastbouw en energiedistributie.

Precieze geleideraansluiting voor vlakke rails met de Wöhner universele geleiderklem 01285

De aansluitklem combineert hoge contactzekerheid met een montagevriendelijke constructie. Ze is ontworpen voor de aansluiting van ronde geleiders op vlakke stroomrails en ondersteunt een breed toepassingsgebied in de verdelerbouw. De geïntegreerde veerhouder, de onverliesbare klemschroef en de geopende klemruimte vergemakkelijken de montage aanzienlijk en helpen om de geleider snel en veilig in te voeren.

Producthighlights voordelen

• Voor 4 tot 35mm²: Geschikt voor veel gangbare geleiderdoorsneden in professioneel gebruik.
• Voor vlakke rails 5mm: Ontwikkeld voor direct gebruik op overeenkomstige stroomrails.
• Hoge stroomdraagcapaciteit: Met een nominale bedrijfsstroom tot 270A geschikt voor veeleisende verdeelsystemen.
• Ronde geleideraansluiting: Ideaal voor de normconforme en ruimtebesparende contactering van ronde geleiders.
• Montagevriendelijk: Geïntegreerde veerhouder ondersteunt de stevige bevestiging op de rail.
• Onverliesbare schroef: Verhoogt de veiligheid bij montage en onderhoud.
• Geopende klemruimte: Vereenvoudigt het invoeren van de geleider en bespaart tijd bij de opbouw.
• Sterk inzetbaar in systemen: Geschikt voor Wöhner-systemen zoals 60Classic en 30Compact 3P.

Technische gegevens in Überblick

Kenmerk	Specificatie
Fabrikant	Wöhner
Artikelnummer	01285
EAN	4021267012854
Catalogus	Railsklem
Producttype	Universele geleiderklem
Systeem	60Classic, 30Compact 3P
Geschikt voor	Vlakke rail
Stroomraildikte	5 mm
Stroomrailbreedte	12 tot 120 mm
Aansluitbereik	4 tot 35 mm²
AWG	12 tot 2
Max. geleiderdoorsnede	35 mm²
Nominale bedrijfsstroom Ie	270 A
Aansluittype	Schroefklem
Schroefaandrijving	PZ3
Geschikt voor ronde geleiders	ja
Geschikt voor sectorgeleiders	ja
Geschikt voor bandgeleiders	nee
Breedte van de klem	10,5 mm
Bijzondere kenmerken	geïntegreerde veerhouder, onverliesbare klemschroef, geopende klemruimte

Voordelen bij systeemgebruik, afbakening en passende alternatieven voor de railsklem

De Wöhner universele geleiderklem 01285 scoort vooral daar waar een directe geleideraansluiting op vlakke rails snel, veilig en ruimtebesparend moet plaatsvinden. Ten opzichte van eenvoudigere aansluitoplossingen zonder veerhouder biedt ze meer comfort bij de montage en een stevige bevestiging op de stroomrail. De geopende klemruimte bespaart tijd bij de bedrading, vooral in een krappe schakelkast.

Binnen het Wöhner-portfolio is dit model bijzonder interessant voor klassieke geleideraansluitingen in het bereik tot 35mm². Grotere klemmen van de fabrikant dekken hogere doorsneden en ander stroombereiken af, maar hebben vaak meer ruimte nodig. Kleinere aansluitoplossingen zijn daarentegen eerder geschikt voor compactere stuurstroomkringen en minder zwaar belaste voedingen. De 01285 vormt daarmee een evenwichtige middenweg tussen compactheid, belastbaarheid en eenvoudige hantering.

Bij vergelijkbare producten van ander fabrikanten zijn er, afhankelijk van de systeemopbouw en klemtechniek, verschillen te vinden. Uit de markt zijn bijvoorbeeld railsklemmen van Rittal, Siemens of ABB bekend. Deze kunnen verschillen in railprofiel, montagewijze, contacttechniek of systeemcompatibiliteit. Vooral de afstemming op raildikte, railbreedte en het voorziene geleiderbereik moet vóór gebruik worden gecontroleerd. De Wöhner-oplossing is bijzonder zinvol wanneer al systemen uit de Wöhner-serie worden gebruikt en een nette integratie gewenst is.

Toepassingsgebieden

• Schakelkastbouw: Voor de geordende aansluiting van geleiders op stroomrails.
• Energiedistributie: Geschikt voor compacte en veerkrachtig verdeelsystemen.
• Industriële installaties: Zinvol bij robuuste aansluittoepassingen in de installatiebouw.
• Besturingsbouw: Goede keuze voor overzichtelijke bedrading op vlakke rails.
• Modernisering: Praktisch bij het achteraf uitrusten van bestaande stroomrailsystemen.

Meerwaarde voor de aansluiting van ronde geleiders op vlakke stroomrails

De klem is ontworpen voor de aansluiting van ronde geleiders op vlakke stroomrails en is daarmee geschikt voor veel typische taken in verdelers en schakelinstallaties. Het algemene toepassingsbereik van dergelijke aansluitklemmen loopt van 1,5 tot 120mm². Dit model is binnen dit spectrum gericht afgestemd op het bijzonder vaak benodigde bereik van 4 tot 35mm². Dat maakt deze uitvoering bijzonder interessant wanneer een compacte, praktijkgerichte en montagevriendelijke oplossing voor middelgrote geleiderdoorsneden gevraagd is.

De Wöhner universele geleiderklem 01285 is een doordachte railsklem voor professionele gebruikers die waarde hechten aan veilig contact, eenvoudige montage en hoge systeemcompatibiliteit in de professionele schakelkastbouw.
