Description

Aardgeleiderklem 0.14-4mm² PTI 2,5-PE/L/NT – Phoenix – 3213946 – 4046356609661:

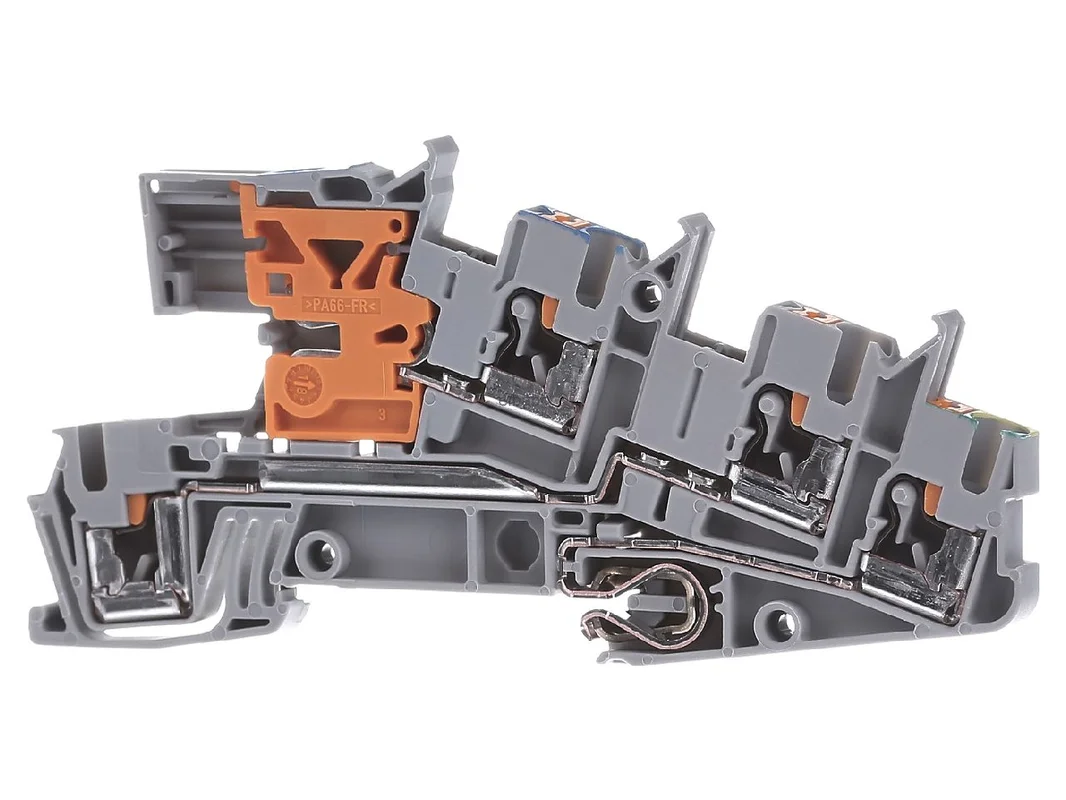

De Phoenix aardleiding-etageklem met scheidingsfunctie voor DIN-rail groen-geel PTI 2,5-PE/L/NT 3213946 is ontworpen voor een duidelijke, veilige en ruimtebesparende bedrading in installatieverdelers. Het model combineert aardleiding-, geleider- en N-functie op meerdere niveaus en ondersteunt daarmee een geordende opbouw op de montagerail. De push-in-techniek maakt een snelle geleideropname zonder uitgebreide voorbereiding mogelijk en zorgt voor efficiënte processen in de schakelkast- en verdelerbouw.

Phoenix aardleiding-etageklem met scheidingsfunctie voor compacte installaties

Deze installatie-etageklem is ontworpen voor toepassingen waarbij een hoge bedradingsdichtheid, goed overzicht en een betrouwbare contactverbinding vereist zijn. De meerlagige bouwvorm benut de ruimte op de DIN-rail zeer efficiënt. Door de combinatie van aardleidingaansluiting en andere potentialen is de klem zeer geschikt voor moderne energieverdelingen, onderverdelingen en installatievelden.

Producthighlights voordelen

• Ruimtebesparende opbouw: Meerdere niveaus ondersteunen een compacte bedrading in beperkte ruimte.
• Push-in-aansluiting: Geleiders kunnen snel en veilig worden aangesloten.
• Met scheidingsfunctie: Geschikt voor een duidelijk gestructureerde stroomkring- en potentiaalgeleiding.
• Voor installatieverdelers: Zeer goed inzetbaar in de gebouw- en verdelerbouw.
• Flexibele geleideropname: Ondersteunt fijne en stijve geleiders in een breed doorsnedebereik.
• Veilige PE-geleiding: Aardgeleiders kunnen normconform en overzichtelijk worden geïntegreerd.
• DIN-railmontage: Geschikt voor NS 35/7,5 en NS 35/15.
• Hoge praktijkgerichtheid: Ideaal voor nette bedrading bij hoge aansluitdichtheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix aardleiding-etageklem met scheidingsfunctie voor DIN-rail groen-geel PTI 2,5-PE/L/NT 3213946
Artikelnummer fabrikant	3213946
EAN	4046356609661
Catalogus	Installatie-etageklem
Producttype	Installatie-aardleidingklem met scheidingsfunctie
Serie	PTI 2,5-PE/L/NT
Aansluittechniek	Push-in
Niveaus	1e, 2e en 3e etage
Nominale spanning	400 V
Nominale stroom	24 A
Nominale doorsnede	2,5 mm²
Aansluitdoorsnede	0,14 mm² tot 4 mm²
Montagetype	NS 35/7,5, NS 35/15
Basiskleur	grijs
Breedte	ca. 5,15 mm
Hoogte	ca. 100,9 mm
Diepte	ca. 48,69 mm

Meerwaarde voor verdelerbouw, vergelijking en montagepraktijk

In direct gebruik scoort de Phoenix aardleiding-etageklem met scheidingsfunctie vooral daar waar veel aansluitingen netjes en traceerbaar in beperkte ruimte moeten worden geleid. Ten opzichte van eenvoudige doorvoerklemmen van dezelfde fabrikant biedt de meerlagige bouwvorm een duidelijk voordeel bij het ruimtegebruik. In tegenstelling tot zuivere PE-klemmen kunnen hier meerdere functies in één compacte oplossing worden samengebracht. Dat bespaart ruimte op de rail en verbetert de structuur in de verdeler.

In het Phoenix-assortiment zijn eenvoudigere rijgklemmen eerder geschikt voor lineaire standaardbedradingen met minder potentiaalniveaus. Etageklemmen zoals deze zijn daarentegen zinvol wanneer N, geleider en aardleiding dicht bij elkaar en logisch gescheiden moeten worden geleid. Daardoor kunnen installaties in woningbouw, utiliteitsbouw en technische verdelingen vaak overzichtelijker worden gepland.

Vergelijkbare oplossingen van andere bekende fabrikanten zijn bijvoorbeeld installatieklemmen van WAGO, Weidmüller of ABB voor DIN-railtoepassingen. Afhankelijk van de serie verschillen deze vooral in aansluittechniek, toebehoren, brugvorming en de integratie in bestaande systeemwerelden. Wie al op Phoenix Contact vertrouwt, profiteert doorgaans van een zeer consistente systeemlogica bij markering, toebehoren en uitbreiding in de schakelkast.

• Ten opzichte van eenvoudige doorvoerklemmen: Meer niveaus en beter ruimtegebruik in de verdeler.
• Ten opzichte van zuivere PE-klemmen: Extra functies voor geordende installaties.
• In systeemvergelijking: Geschikt voor gebruikers die een compacte en duidelijk gestructureerde Phoenix-bedrading willen opbouwen.
• Ten opzichte van WAGO: Vaak andere bedienings- en systeemdetails, afhankelijk van de serie.
• Ten opzichte van Weidmüller: Verschillen meestal in toebehoren, codering en bedradingsconcept.
• Ten opzichte van ABB: Afhankelijk van de serie afwijkende bouwvorm en focus op andere inbouwconcepten.

Montage-instructies en technische aanvullingen voor praktisch nut

Voor een veilige fixatie van de N-verzamelrail moeten draagblokken aan het begin en einde van elke klemmenstrook worden geplaatst. Bij langere klemmenstroken wordt daarnaast een afstand van telkens ongeveer 20 cm aanbevolen. Deze aanwijzing is bijzonder belangrijk voor een nette en belastbare montage in het installatieveld.

De klem is ontworpen voor nominale waarden tot 400 V en 24 A en neemt geleiders van 0,14 mm² tot 4 mm² op. De nominale doorsnede bedraagt 2,5 mm². De montage vindt plaats op montagerails volgens NS 35/7,5 of NS 35/15. Daarmee is de klem geschikt voor veel typische taken in energieverdeling, gebouwinstallatie en gestructureerde bedrading met hoge aansluitdichtheid.

Toepassingsgebieden

• Installatieverdelers: Voor geordende bedrading van N, geleider en aardleiding.
• Onderverdelingen: Ideaal bij compacte bouwvorm en veel aansluitpunten.
• Gebouwtechniek: Geschikt voor woningbouw, utiliteitsbouw en technische installaties.
• Schakelkastbouw: Goed voor gestructureerde potentiaalverdeling op DIN-rails.
• Modernisering: Zinvol bij retrofit en nieuwe opbouw van ruimtekritische velden.

Deze Phoenix installatie-aardleidingklem is een sterke keuze voor iedereen die een compacte, veilige en systeemconforme bedrading op de DIN-rail wil realiseren.
