Description

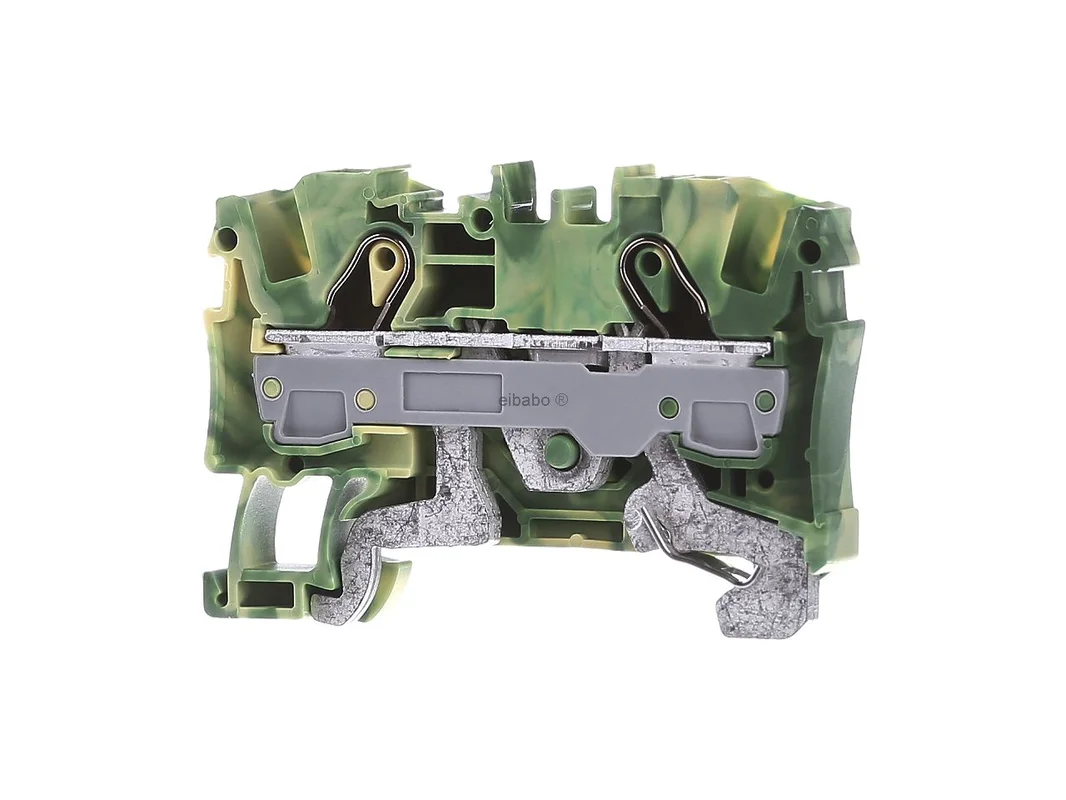

Aardingsklem 2-draads, TS 35 – Aardklemmenstrook 1-polig 7,5 mm 2006-1207 – WAGO – 4017332999670:

De WAGO aardklem 2-geleider voor draagrail groen-geel 2006-1207 is een compacte rijgklem voor de veilige aardgeleideraansluiting in schakelkasten, verdeelkasten en de gebouwinstallatie. Als onderdeel van de TOPJOB® S-serie combineert zij een betrouwbare PE-contactering met moderne Push-in CAGE CLAMP®-techniek, hoge aansluitvariatie en snelle montage op draagrails 35 x 15 en 35 x 7,5.

Efficiënte aardgeleidertechniek voor schakelkasten en DIN-draagrails

Deze aardklem is ontworpen voor twee geleiders en zorgt voor een veilige elektrische en mechanische verbinding via de geïntegreerde contactvoet direct met de draagrail. Dat bespaart tijd bij de bedrading en zorgt voor een duidelijke, normconforme opbouw in de schakelkast. De groen-gele uitvoering vergemakkelijkt de eenduidige toewijzing in de aardgeleiderkring.

Dankzij Push-in CAGE CLAMP® kunnen stijve geleiders en fijnaderige geleiders met adereindhuls direct worden ingestoken. Dat vermindert de montage-inspanning en ondersteunt een snelle, onderhoudsarme installatie. Voor andere geleidertypen gebeurt de bediening met gereedschap. De klem is geschikt voor Ex e II-toepassingen en past daarmee ook in veeleisende industriële omgevingen.

Producthighlights voordelen

• 2-geleider-uitvoering: Ideaal voor een compacte en nette PE-bedrading.
• Push-in CAGE CLAMP®: Snelle directe steekaansluiting voor veel gangbare geleidertypen.
• Gereedschapsarme montage: Stijve geleiders en geleiders met adereindhuls kunnen direct worden ingestoken.
• Veilig PE-contact: De contactvoet verbindt de klem direct met de draagrail.
• Geschikt voor Ex e II: Passend voor geselecteerde toepassingen met verhoogde eisen.
• Flexibele markering: Zijdelingse en centrale markering ondersteunt een duidelijke aanduiding.
• Compatibel met DIN-draagrails: Geschikt voor 35 x 15 en 35 x 7,5.
• Breed geleiderbereik: Inzetbaar voor doorsneden van 0,5 mm² tot 10 mm² afhankelijk van het geleidertype.
• Onderhoudsarm: De aansluitwijze is ontworpen voor duurzame, betrouwbare contacten.
• TOPJOB® S-systeem: Beproefde WAGO rijgklemtechniek voor industrie en gebouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO aardklem 2-geleider voor draagrail groen-geel 2006-1207
Artikelnummer fabrikant	2006-1207
EAN	4017332999670
Productserie	TOPJOB® S, serie 2006
Catalogus	Aardklem
Producttype	2-geleider-aardklem
Kleur	groen-geel
Nominale doorsnede	6 mm²
Geleiderdoorsnede	0,5 tot 10 mm² afhankelijk van het geleidertype
Aantal geleiders	2
Aansluittechniek	Push-in CAGE CLAMP®
Bedieningstype	Bedieningsgereedschap
Striplengte	13 tot 15 mm
Montagetype	Draagrail
Geschikte draagrail	35 x 15 en 35 x 7,5
Markering	zijdelings en centraal
Bijzonderheid	geïntegreerde contactvoet voor directe PE-verbinding met de draagrail
Geschiktheid	geschikt voor Ex e II-toepassingen
Nominale spanning	tot 800 V
Nominale stroom	tot 41 A
AWG-bereik	20 tot 8 AWG

Sterke voordelen in de praktijk, systeemvergelijking en passende alternatieven

In de schakelkastbouw en in de moderne installatie scoort de WAGO aardklem 2-geleider voor draagrail groen-geel 2006-1207 vooral met snelheid, veiligheid en duidelijke systeemlogica. De directe PE-aansluiting via de contactvoet, de goed herkenbare kleurstelling en de eenvoudige markering maken de klem bijzonder interessant voor gestructureerd opgebouwde rijen met hoge bedradingsdichtheid.

• Snelle bedrading: Push-in bespaart tijd bij terugkerende aansluitwerkzaamheden.
• Nette potentiaalvoering: Directe contactering met de draagrail zonder extra PE-bruggen in de standaardopbouw.
• Duidelijke aanduiding: Zijdelingse en centrale markering helpt bij service en controle.
• Breed inzetbaar: Geschikt voor industrie, machinebouw en gebouwtechniek.
• Planningszeker: Onderdeel van het TOPJOB® S-systeem met afgestemde accessoires en markeringsoplossingen.

In vergelijking met kleinere WAGO aardklemmen zoals de 2000-1207 met 1 mm² is deze uitvoering ontworpen voor grotere geleiderdoorsneden en daarmee beter geschikt voor krachtigere PE-verbindingen. Ten opzichte van varianten met drukknop, bijvoorbeeld uit andere TOPJOB® S-reeksen, ligt de focus hier op een compacte Push-in-oplossing met gereedschapsbediening. Dat is vooral zinvol wanneer een robuuste, ruimtebesparende en uniforme rijgklemstructuur gewenst is.

Binnen het WAGO-programma zijn er bovendien grotere aardklemmen zoals de 2216-1207 met 16 mm². Deze zijn geschikt voor duidelijk hogere geleiderdoorsneden, maar nemen meer ruimte in. Voor typische verdelingen met 6 mm² biedt de hier beschreven versie vaak de evenwichtigere verhouding tussen bouwvorm, aansluitbereik en montagecomfort.

Vergelijkbare producten van andere fabrikanten zijn bijvoorbeeld Phoenix Contact PT 6-PE, Weidmüller A2C 6 PE en ABB SNK 6-PE. Deze modellen dekken vergelijkbare doorsneden in het PE-bereik af, maar verschillen per serie in aansluitprincipe, markeringssysteem, accessoires en handling bij de uitbouw. Bij gemengde systemen moet vooral worden gelet op de compatibiliteit van markeringsmateriaal, eindhouders en overbruggingsoplossingen.

Toepassingsgebieden en extra meerwaarde voor de aansluittechniek

• Schakelkastbouw: Voor geordende aardgeleideraansluitingen in industriële installaties.
• Gebouwinstallatie: Voor verdeelkasten, onderverdelingen en technische centrales.
• Machinebouw: Voor normconforme PE-voering met veilige railaansluiting.
• Ex-zones: Inzetbaar in daarvoor bedoelde Ex e II-toepassingen.
• Servicevriendelijke installaties: Markeerbaar en goed toegankelijk voor onderhoud en controle.

Extra meerwaarde biedt de klem door haar universele uitvoering in het dagelijkse bedradingswerk. Stijve geleiders evenals fijnaderige geleiders met adereindhuls kunnen direct worden ingestoken. Dat vereenvoudigt de montage en vermindert werkstappen. Afhankelijk van het geleidertype is geen uitgebreide voorbehandeling nodig. Zo kan een snelle, veilige en duurzaam stabiele contactering worden bereikt. De TOPJOB® S-familie staat bovendien bekend om het systematisch afstemmen van verschillende bedieningstypen zoals hendel, drukknop of gereedschapsopening op uiteenlopende toepassingen. Daardoor kan de passende rijgklem doelgericht worden gekozen op basis van montageverloop en toepassingsomgeving.

Deze WAGO aardklem is een doordachte oplossing voor iedereen die een compacte, veilige en montagevriendelijke PE-rijgklem met 6 mm², Push-in-techniek en geschiktheid voor veeleisende toepassingen zoekt.
