Description

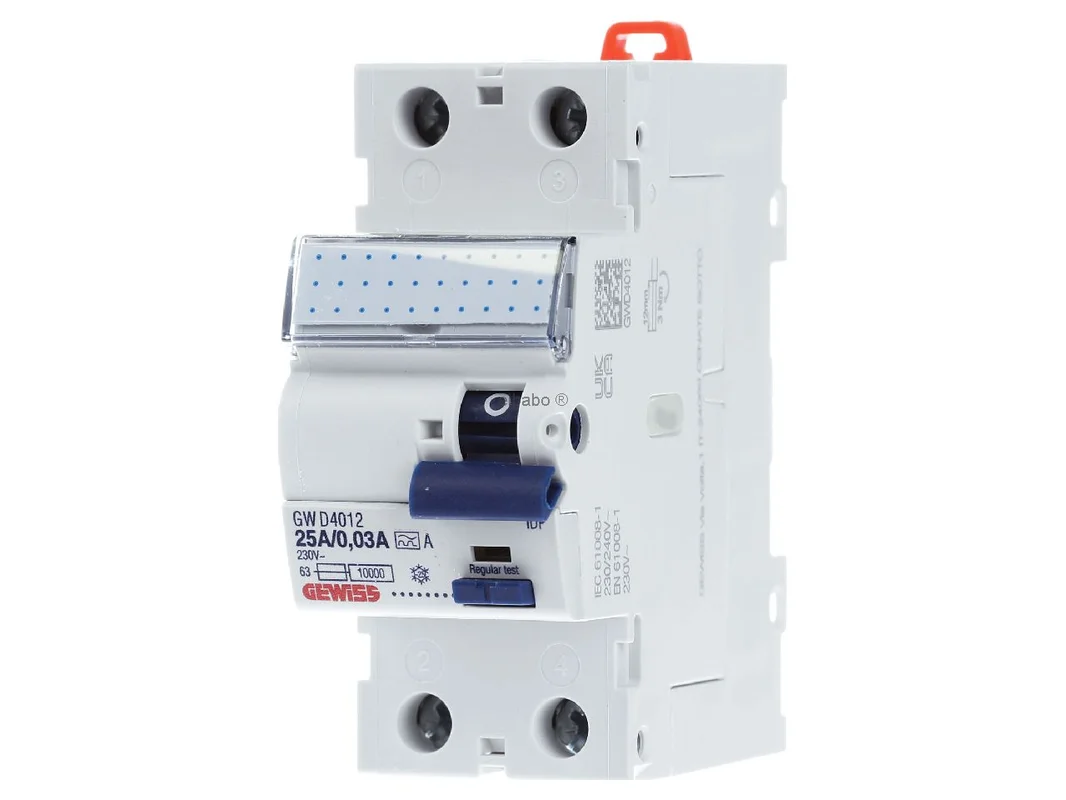

Aardlekschakelaar 2-p, 25A, 30mA GWD4012 – Gewiss – 8011564824126:

De Gewiss aardlekschakelaar 2P 25A 30mA GWD4012 is een moderne RCCB voor betrouwbare persoons- en installatiebeveiliging in wisselstroomnetten. Als netspanningsonafhankelijke FI-schakelaar detecteert hij foutstromen snel en schakelt hij de betreffende stroomkring veilig uit. De uitvoering als type A maakt het apparaat tot de juiste keuze voor veel woon-, bedrijfs- en utiliteitsbouwtoepassingen met sinusvormige en pulserende gelijkfoutstromen.

Gewiss aardlekschakelaar 2P 25A 30mA GWD4012 voor normconforme beveiliging

Met 2 polen, 25 A nominale stroom en 30 mA nominale foutstroom biedt het apparaat een beproefde oplossing voor eindgroepen waarbij een hoge beschermingsgraad en een duidelijke statusindicatie gevraagd zijn. De compacte modulaire afmeting vergemakkelijkt de integratie in verdeelkasten. Tegelijk ondersteunt de constructie latere uitbreiding met extra voorzieningen of met modules voor automatische herinschakeling.

Producthighlights voordelen

• Netspanningsonafhankelijk: Betrouwbare foutstroomuitschakeling volgens EN 61008-1.
• Type A: Detecteert wissel- en pulserende gelijkfoutstromen in veel standaardtoepassingen.
• 30 mA beveiliging: Zeer geschikt voor aanvullende persoonsbeveiliging.
• 2-polige uitvoering: Geschikt voor veel eenfasige stroomkringen.
• Compacte bouwvorm: Slechts 2 module-eenheden voor ruimtebesparende inbouw.
• Foutstroomindicatie: Vergemakkelijkt de snelle visuele controle in de verdeelkast.
• Opklapbaar labelplaatje: Bevordert een duidelijke toewijzing in de schakelkast.
• Verzegelbare schakelhendel: Meer controle in commerciële of openbare omgevingen.
• Uitbreidbaar: Geschikt voor latere aanbouw van maximaal 2 extra voorzieningen.
• ReStart-geschikt: Compatibel met modules voor automatische herinschakeling.
• Dubbele aansluiting: Flexibel bij de bedrading van boven en onder.
• Geïsoleerde insteekbeveiliging: Bevordert een veilige aansluituitvoering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Gewiss
Artikelnaam	Gewiss aardlekschakelaar 2P 25A 30mA GWD4012
Artikelnummer fabrikant	GWD4012
EAN	8011564824126
Catalogus	Aardlekschakelaar
Producttype	Aardlekschakelaar RCCB
Serie	90 RCD Range
Code	IDP
Aantal polen	2P
Module-eenheden	2
Nominale stroom	25 A
Nominale foutstroom	30 mA
Type	A
Nominale spanning	230/240 V
Norm	IEC/EN 61008-1, IEC/EN 61008-2-1
Frequentie	50/60 Hz
Isolatiespanning	500 V
impulsspanningsbestendigheid	4 kV
Overspanningscategorie	III
Aansluitdoorsnede max.	35 mm²
Aanhaalmoment	3 Nm
Dubbele aansluiting	ja, boven en onder
Bedrijfstemperatuur	-25 °C tot +60 °C
Opslagtemperatuur	-40 °C tot +70 °C
Elektrische levensduur	min. 10.000 schakelingen
Mechanische levensduur	min. 20.000 schakelingen
Extra voorzieningen	compatibel
ReStart-compatibiliteit	ja
Inbouwpositie	willekeurig

Meer veiligheid in de verdeelkast met flexibele uitbreiding en duidelijke toepassingssterktes

Deze aardlekschakelaar is bijzonder geschikt voor stroomkringen in woongebouwen, kleine bedrijfseenheden en technische installaties waarbij compacte afmetingen, duidelijke markering en veilige statuscontrole belangrijk zijn. De geïntegreerde foutstroomindicatie ondersteunt snelle diagnose. De verzegelbare hendel is een pluspunt voor omgevingen met verhoogde eisen aan toegang en documentatie.

• Praktisch uitbreidbaar: De latere aanbouw van maximaal 2 extra voorzieningen biedt speelruimte bij nieuwe eisen.
• Voor moderne verdeelkasten: De ReStart-compatibiliteit is interessant voor installaties waarin automatische herinschakeling zinvol wordt gepland.
• Duidelijk onderhoud: Opklapbaar plaatje en zichtbare foutstroomindicatie vergemakkelijken service en toewijzing.
• Veilige bedrading: Geïsoleerde insteekbeveiliging en dubbele aansluiting ondersteunen een nette montage.

In vergelijking met vergelijkbare Gewiss RCCB’s met hogere nominale stroom is deze 25-A-uitvoering vooral geschikt voor stroomkringen met een lager belastingsniveau. Ten opzichte van varianten met 40 A of 63 A ligt hier de focus niet op hoge stroomdraagcapaciteit, maar op de juiste dimensionering voor compacte eindgroepen. Ten opzichte van 4-polige Gewiss modellen is de 2-polige versie duidelijk bedoeld voor eenfasige toepassingen en bespaart deze ruimte in de verdeelkast.

Bij Gewiss varianten met een andere foutstroom, bijvoorbeeld 300 mA, ligt het zwaartepunt meestal sterker op installatiebeveiliging of op voorgeschakelde beveiligingsconcepten. De 30-mA-versie is daarentegen de typische keuze wanneer aanvullende persoonsbeveiliging vereist is. Daardoor ontstaan duidelijke verschillen in toepassing en in de positie binnen het beveiligingsconcept.

Vergelijkbare producten van andere fabrikanten zijn bijvoorbeeld RCCB’s van ABB, Hager of Schneider Electric. ABB biedt vaak zeer brede series met veel typen en nominale stromen voor veeleisende projectering. Hager is sterk vertegenwoordigd in woningbouw en utiliteitsbouw en scoort vaak met duidelijke systeemoplossingen in de verdeelkast. Schneider Electric dekt veel toepassingen in woningbouw en utiliteitsbouw af en is goed integreerbaar in uitgebreide schakelkastconcepten. Doorslaggevend voor de keuze zijn altijd type, aantal polen, nominale stroom, foutstroom en de compatibiliteit met het aanwezige systeem.

Toepassing, opbouw en extra meerwaarde voor planning en retrofit

Als netspanningsonafhankelijke aardlekschakelaar volgens EN 61008-1 biedt het model een stabiele basis voor normconforme beveiligingsconcepten. Het is voorbereid op latere uitbreiding in de verdeelkast en kan worden gecombineerd met passende modules voor automatische herinschakeling. Dat is vooral interessant waar een hoge beschikbaarheid van de installatie met duidelijk gedefinieerde beveiligingsfuncties gevraagd is.

De schakelhendel kan zowel in de aan- als in de uit-stand worden verzegeld. Met een passende hendelvergrendeling kan de schakelaar bovendien worden voorbereid voor een hangslot. Daardoor is het apparaat ook geschikt voor omgevingen waarin schakeltoestanden tegen onbevoegde wijziging moeten worden beveiligd. Daarnaast kunnen de aansluitschroeven worden aangevuld met een verzegelbare afdekking, wat de controle in de schakelkast verder verbetert.

De aansluiting is ontworpen tot 35 mm². Samen met de geïsoleerde insteekbeveiliging en de dubbele aansluiting ontstaat een hoge praktische meerwaarde bij inbouw, retrofit en onderhoud. Zo ontstaat een doordachte oplossing voor elektrische installaties waarin veiligheid, duidelijke structuur en latere uitbreidbaarheid een belangrijke rol spelen.
