Description

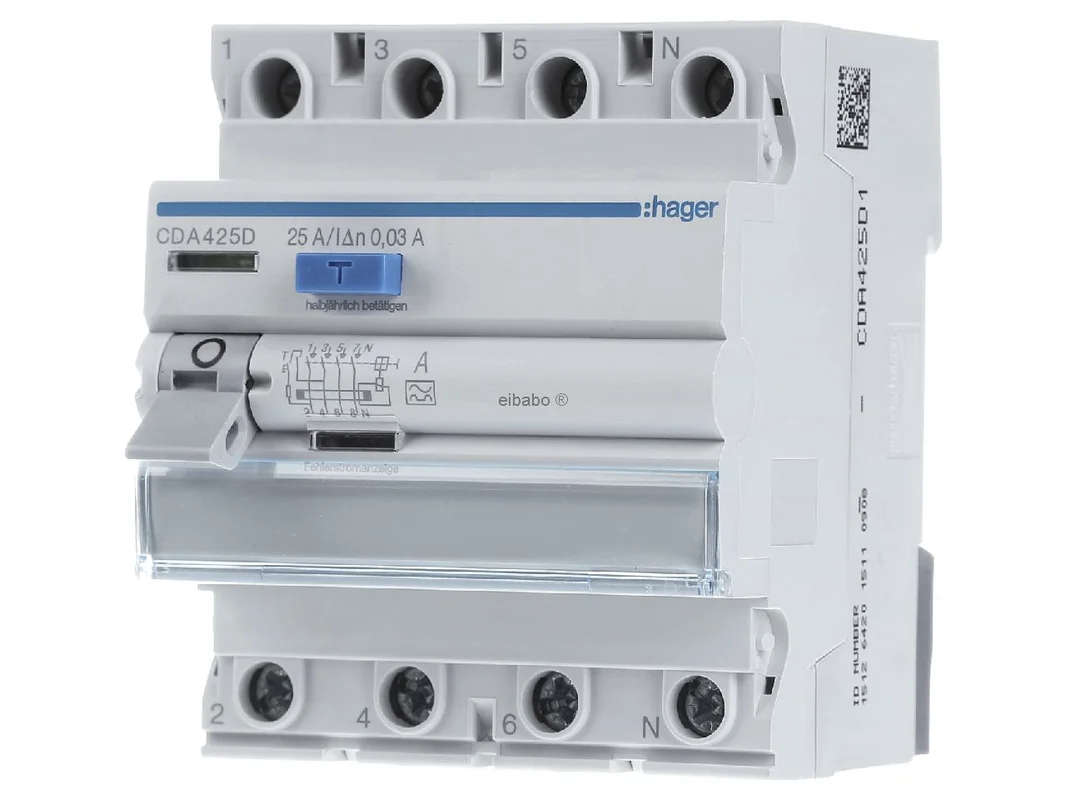

Aardlekschakelaar 4-polig 25A/30mA – Residuele stroomonderbreker 4-polig 25 / 0,03A CDA425D – Hager – 3250611610069:

De Hager aardlekschakelaar 4-polig 25A 30mA type A CDA425D is ontworpen voor een veilige bescherming van personen en installaties in moderne elektrische installaties. Als FI-schakelaar detecteert hij foutstromen tot 30 mA en schakelt hij getroffen stroomkringen snel van het net af. De 4-polige uitvoering is geschikt voor meerfasige netten in woningbouw en utiliteit en biedt een praktijkgerichte oplossing voor veel verdeelinrichtingen.

Hager aardlekschakelaar 4-polig 25A 30mA type A voor veilige elektrische installaties

Het model CDA425D werkt als type A en beschermt tegen sinusvormige wisselfoutstromen evenals tegen pulserende gelijkfoutstromen. Met 25 A nominale stroom, 6 kA kortsluitvastheid en een ontwerp voor 230/400 V is deze FI-schakelaar een sterke keuze voor normconforme beveiligingsconcepten. De montage op DIN-rail vergemakkelijkt de integratie in gangbare verdeelvelden.

Producthighlights voordelen

• Betrouwbare foutbeveiliging: Nominale foutstroom van 30 mA voor hoge persoons- en aanvullende bescherming.
• Type A uitvoering: Herkent sinusvormige wissel- en pulserende gelijkfoutstromen.
• 4-polige opbouw: Ideaal voor 3P+N toepassingen in draaistroomnetten.
• 25 A nominale stroom: Geschikt voor veel stroomkringen in woon- en utiliteitsgebouwen.
• 6 kA kortsluitvastheid: Robuuste uitvoering voor veeleisende installaties.
• DIN-railmontage: Snelle en nette integratie in verdeelinrichtingen.
• Compacte breedte: 4 modules voor een ruimtebesparende inbouw.
• Mogelijkheid tot markering: Directe aanduiding op het apparaat ondersteunt het overzicht in de schakelkast.
• Flexibele bedrading: Schroefaansluitingen voor flexibele aders van 1 tot 16 mm².

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Artikelnaam	Hager aardlekschakelaar 4-polig 25A 30mA type A CDA425D
Artikelnummer fabrikant	CDA425D
EAN	3250611610069
Catalogus	FI-schakelaar
Producttype	Aardlekschakelaar
Aantal polen	4-polig, 3P+N
Type aardlekbeveiliging	Type A
Nominale stroom	25 A
Nominale foutstroom	30 mA
Kortsluitvastheid	6 kA
Nominale bedrijfsspanning Ue	230/400 V
Isolatiespanning Ui	500 V
Nominale stootspanning Uimp	4 kV
Frequentie	50 Hz
Montagewijze	DIN-rail
Breedte in module-eenheden	4
Inbouwdiepte	70 mm
Beschermingsgraad	IP20
Stootstroombestendigheid	0,25 kA
Aansluitwijze	Schroeftechniek
Aansluitdoorsnede flexibel	1 tot 16 mm²
Normreferentie	EN 61008-1, DIN EN 61008-2-1, VDE 0664 Deel 10 + 11

Beveiligingsconcept, toepassingsvoordelen en passende alternatieven

In de praktijk overtuigt de FI-schakelaar door zijn duidelijke beveiligingsfunctie in stroomkringen met hogere eisen aan persoons- en foutbeveiliging. Hij is bijzonder zinvol in onderverdelingen van appartementen, eengezinswoningen, kleine bedrijfseenheden en gemengd gebruikte gebouwen. De 4-polige bouwvorm is optimaal wanneer draaistroomkringen met nulleider veilig bewaakt moeten worden.

• Geschikt voor woningbouw: Goede keuze voor verdelers per verdieping, werkruimte, kelder of bijgebouw.
• Geschikt voor utiliteit: Geschikt voor kleine kantoor-, praktijk- of winkelinstallaties.
• Voordeel van type A: Dekt de foutstroomsoorten af die in veel standaardtoepassingen relevant zijn.
• Ruimtebesparend in de verdeler: 4 module-eenheden vergemakkelijken de planning van compacte velden.
• Praktisch bij service: Markeringsveld en duidelijke bouwvorm bevorderen een snelle identificatie.

Vergeleken met vergelijkbare Hager apparaten zonder QuickConnect gebruikt dit model klassieke schroeftechniek. Dat is interessant wanneer beproefde, handmatige bedrading de voorkeur heeft. Ten opzichte van varianten met een hogere nominale stroom zoals 40 A of 63 A is dit apparaat eerder gericht op kleinere of doelgericht beveiligde stroomkringen. In vergelijking met selectieve of kortstondig vertraagde apparaten is de CDA425D bedoeld voor directe, snelle foutbeveiliging in gebruikelijke eindstroomkringen.

Binnen het Hager assortiment kan een QuickConnect variant zoals CDS425D dan zinvol zijn wanneer een snellere aansluiting op passende kamrails gewenst is. Apparaten met een andere uitschakelkarakteristiek, bijvoorbeeld type F of type B, worden vooral gebruikt waar verbruikers met specifieke elektronica, frequentieregelaars of gladde gelijkfoutstromen in aanmerking moeten worden genomen. Voor klassieke woninginstallaties en veel utiliteitstoepassingen blijft type A echter de economische en technisch passende oplossing.

Als vergelijkbare producten van andere bekende fabrikanten komen afhankelijk van het project bijvoorbeeld ABB, Eaton of Schneider Electric in aanmerking. ABB biedt vaak zeer brede series voor woningbouw en utiliteitsbouw, Eaton scoort vaak met een sterke focus op verdeeltechniek, en Schneider Electric is in veel systeemomgevingen vertegenwoordigd met op elkaar afgestemde componenten. Voor de keuze zijn echter altijd de exacte projectgegevens doorslaggevend, zoals aantal polen, type aardlekbeveiliging, nominale stroom, bedradingswijze en de gewenste integratie in het bestaande schakelinstallatieconcept.

Toepassingsgebieden

• Woongebouwen: Voor onderverdelingen, verdelers per verdieping en typische draaistroomkringen.
• Utiliteitsgebouwen: Voor kleinere commerciële eenheden met betrouwbare foutbeveiliging.
• Werkplaats en nevenruimtes: Zinvol bij stroomkringen met verhoogde beveiligingsbehoefte.
• Modernisering: Goede oplossing bij vervanging of uitbreiding van bestaande verdeelinrichtingen.
• Nieuwbouw: Geschikt voor duidelijk geplande beveiligingsconcepten in nieuwe installaties.

Efficiënte beveiliging bij wissel- en pulserende gelijkfoutstromen

Deze 4-polige FI-schakelaar is ontworpen voor foutstromen tot 30 mA en biedt met 25 A nominale stroom een veilige basis voor veel toepassingen in woon- en utiliteitsgebouwen. De geschiktheid voor sinusvormige wisselfoutstromen en pulserende gelijkfoutstromen maakt hem tot een veelzijdige oplossing voor gangbare elektrische installaties. In verdeelinrichtingen met meerfasig net ondersteunt het apparaat een hoog niveau van veiligheid, overzicht en normgerichte planning.
