Description

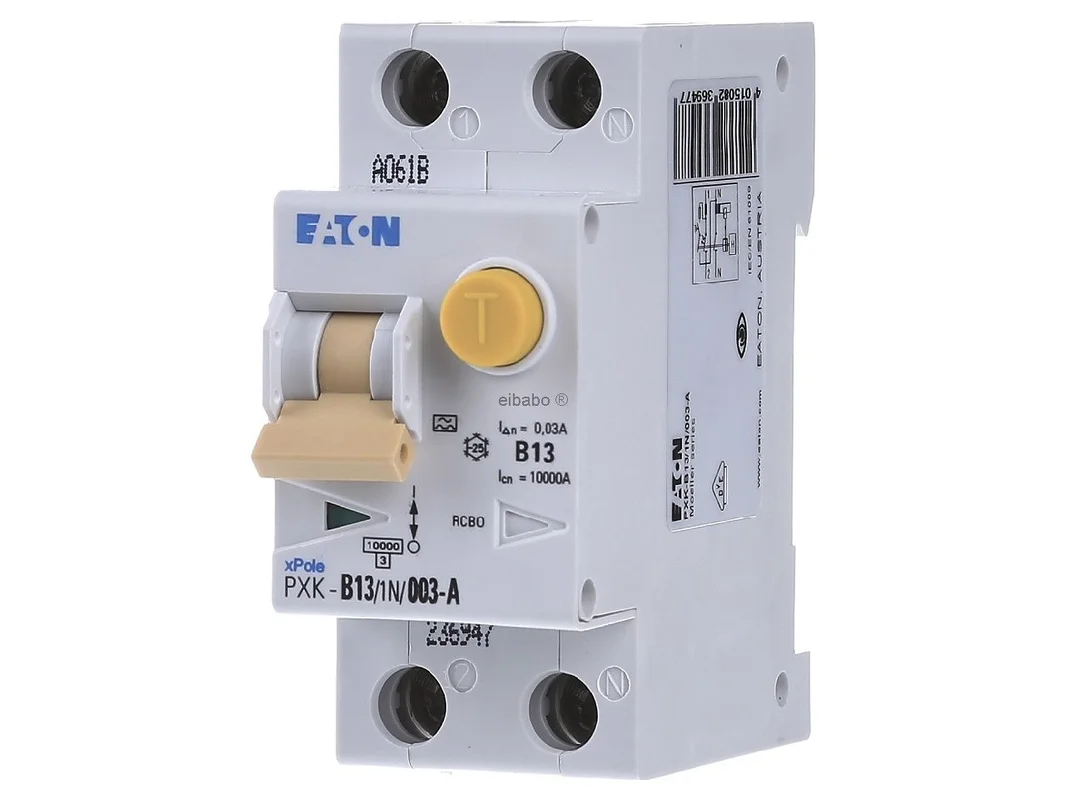

Aardlekschakelaar met leidingbeveiliging B 13A 1p+N, 30mA – Aardlekschakelaar B13 / 0,03A PXK-B13… – Eaton – 236947 – 4015082369477:

De Eaton aardlekschakelaar met installatieautomaat B 13A 1P+N 30mA PXK-B13/1N/003-A 236947 combineert aardlek- en leidingbeveiliging in één compact apparaat. Hij beschermt stroomkringen in woningbouw en in commerciële installaties tegen foutstromen, overbelasting en kortsluiting. Met 13 A nominale stroom, 30 mA aardlekbeveiliging en 10 kA schakelvermogen volgens IEC/EN 61009 is deze FI/LS-combinatie ontworpen voor hoge veiligheid en een duidelijke uitschakeling in het dagelijks gebruik.

Eaton aardlekschakelaar met installatieautomaat voor veilige stroomkringen

De uitvoering 1-polig + N is geschikt voor AC-netten met 240 V en schakelt de nulleider mee. De B-karakteristiek past bij veel klassieke eindgroepen, bijvoorbeeld voor verlichting en stopcontacten. Het foutstroomtype A detecteert naast sinusvormige AC-foutstromen ook pulserende gelijkfoutstromen en biedt daarmee praktijkgerichte bescherming in moderne installaties.

Producthighlights voordelen

• Combinatie van FI en LS: Combineert aardlekbeveiliging en leidingbeveiliging in slechts één apparaat.
• 13 A nominale stroom: Geschikt voor veel typische eindgroepen in gebouwen.
• 30 mA aardlekbeveiliging: Ontworpen voor persoonsbeveiliging in veel standaardtoepassingen.
• 10 kA schakelvermogen: Hoge reserve voor veeleisende installaties volgens IEC/EN 61009.
• 1P+N uitvoering: Schakelt actieve geleider en nulleider gelijktijdig.
• B-karakteristiek: Goede keuze voor algemene stroomkringen met gebruikelijke inschakelstromen.
• Foutstroomtype A: Detecteert AC- en pulserende DC-foutstromen.
• Compacte modulebreedte: Heeft slechts 2 module-eenheden in de verdeler nodig.
• Voor woningbouw en commercieel gebruik: Geschikt voor particuliere en commerciële toepassingen.
• Onderdeel van de xPole PXK-serie: Passend bij moderne Eaton-installaties in verdeelinrichtingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton aardlekschakelaar met installatieautomaat B 13A 1P+N 30mA PXK-B13/1N/003-A 236947
Artikelnummer fabrikant	236947
Modelcode	PXK-B13/1N/003-A
EAN	4015082369477
Catalogus	Combi aardlek-/leidingbeveiliging
Producttype	FI/LS-schakelaar, RCBO
Serie	xPole PXK
Aantal polen	1-polig + N
Beveiligde polen	1
Totaal aantal polen	2
Nominale stroom	13 A
Nominale foutstroom	0,03 A
Uitschakelkarakteristiek	B
Foutstroomtype	A
Nominale spanning	240 V AC
Spanningssoort	AC
Nominaal schakelvermogen	10 kA volgens IEC/EN 61009
Stroombegrenzingsklasse	3
Stootstroombestendigheid	0,25 kA
Modulebreedte	2 TE
Inbouwdiepte	69,5 mm
Afmetingen	80 x 75 x 35 mm
Gewicht	0,195 kg
Bedrijfstemperatuur	-25 °C tot +40 °C
Norm	IEC/EN 61009
Conformiteit	CE, RoHS-conform
Bijzonderheid	gelijktijdig schakelen van de nulleider
Toepassingsgebied	Woningbouw en commerciële toepassingen

FI/LS-combinatie voor woningbouw, commercieel gebruik en passende alternatieven

Deze FI/LS-combinatie is vooral geschikt voor afzonderlijke eindgroepen die gericht beveiligd moeten worden. Dat is vooral zinvol wanneer niet het hele gebied via slechts één centrale aardlekbeveiliging moet lopen. Zo kan de selectiviteit in de verdeler worden verbeterd en bij een fout blijft de uitval vaak beperkt tot de betreffende stroomkring.

• Voordeel in de praktijk: Eén apparaat verzorgt bescherming tegen foutstroom, overbelasting en kortsluiting.
• Geschikt voor verlichting en stopcontacten: De B-karakteristiek past bij veel gebruikelijke stroomkringen in gebouwen.
• Meer overzicht in de verdeler: Afzonderlijke stroomkringen kunnen duidelijk en gescheiden worden beveiligd.
• Nulleider wordt meegeschakeld: Dat verhoogt de veiligheid bij uitschakeling en service.
• Type A in het dagelijks gebruik: Zinvol voor veel moderne verbruikers met typische elektronisch componenten.

Binnen de Eaton PXK-reeks verschillen vergelijkbare apparaten meestal in nominale stroom of uitschakelkarakteristiek. Varianten met 10 A zijn vaak bedoeld voor lichter belaste verlichtingskringen. Uitvoeringen met 16 A of hoger passen eerder bij stopcontactkringen met grotere belastingsreserve. Modellen met C-karakteristiek zijn eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of technische apparaten. Dit B13A-model is daarom een goede keuze voor klassieke standaardkringen met gematigde aanloopstroom.

Vergeleken met afzonderlijke oplossingen met een FI-schakelaar en installatieautomaat bespaart een RCBO ruimte in de verdeler en maakt hij een stroomkringgebonden beveiligingsfunctie mogelijk. Ten opzichte van eenvoudige installatieautomaten biedt dit apparaat bovendien extra bescherming bij foutstroom. Ten opzichte van pure FI-schakelaars beschermt het daarnaast ook tegen overbelasting en kortsluiting.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen bijvoorbeeld RCBO’s uit de reeksen ABB DS201, Hager ADS of Siemens 5SV1 in aanmerking. De belangrijkste verschillen liggen afhankelijk van het model in bouwvorm, aansluitwijze, kortsluitvastheid, karakteristiek of in het beschikbare type aardlekbeveiliging. Voor directe uitwisselbaarheid moeten altijd netvorm, aantal polen, karakteristiek, foutstroomtype, spanningsbereik en de beschikbare ruimte in de verdeler worden gecontroleerd.

Techniek, beveiligingsfunctie en meerwaarde in het dagelijks gebruik

Als RCBO van de PXK-serie combineert het apparaat een compacte bouwvorm met praktijkgerichte beveiligingswaarden. De nominale stroom van 13 A, de nominale foutstroom van 0,03 A en het schakelvermogen van 10 kA volgens IEC/EN 61009 maken het tot een sterke oplossing voor de woningbouw en voor commerciële toepassingen. Door de 1-polige uitvoering plus nulleider is het ideaal voor typische eenfasige stroomkringen. Het foutstroomtype A breidt de beschermingsomvang uit ten opzichte van puur AC-gevoelige varianten en is in veel moderne installaties de juiste keuze.

Een doordachte keuze voor iedereen die een compacte, krachtige en normconforme FI/LS-schakelaar zoekt voor afzonderlijke stroomkringen in de woningbouw of in commerciële toepassingen.
