Description

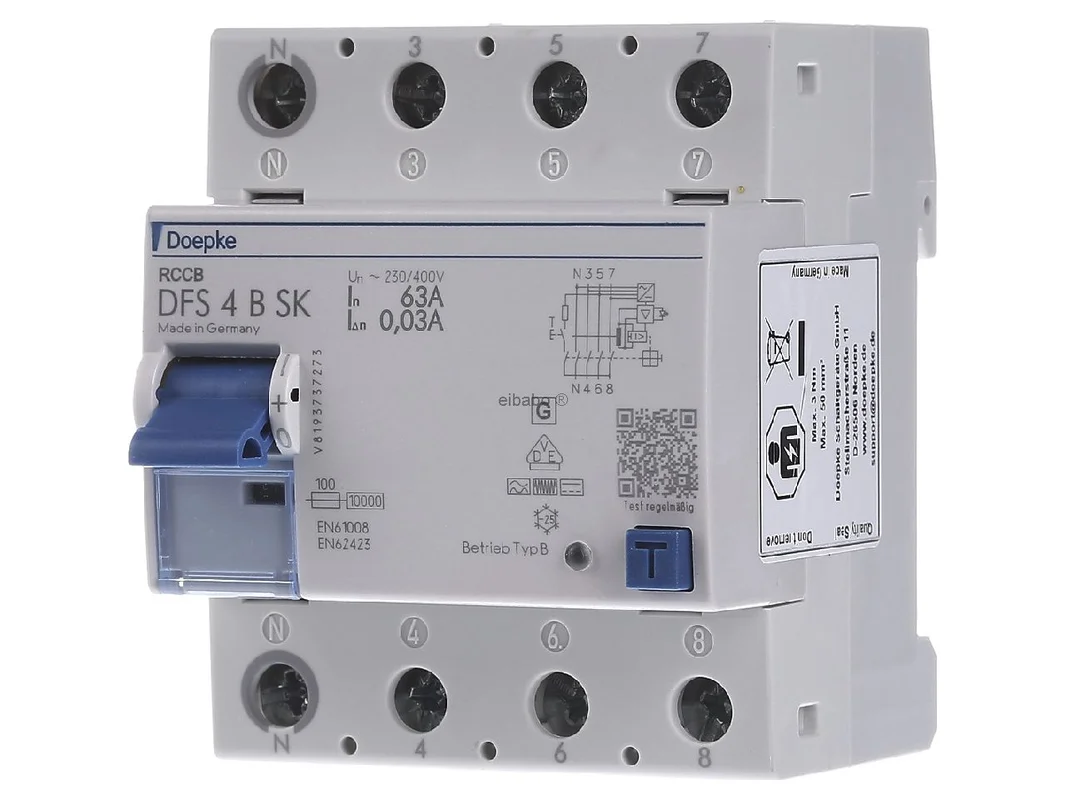

Aardlekschakelaar – Overblijvende stroomonderbreker 4-polig 63 / 0,03A DFS4 063-4/0,03-B SK – Doepke – 09144998 – 4014712148628:

De Doepke aardlekschakelaar DFS4 063-4/0,03-B SK 09144998 is ontworpen voor veeleisende stroomkringen waarin een allstroomgevoelige beveiliging vereist is. Als FI-schakelaar type B detecteert het apparaat wissel-, puls- en gladde gelijkfoutstromen en is het daarmee geschikt voor moderne elektrisch installaties met vermogenselektronische verbruikers. De SK-uitvoering staat voor een kortstondig vertraagde uitschakeling en ondersteunt een hoge installatiebeschikbaarheid tijdens bedrijf.

Allstroomgevoelige beveiliging voor moderne installaties

De Doepke aardlekschakelaar DFS4 063-4/0,03-B SK 09144998 is ontworpen voor gebruik in 230/400-V-stroomkringen bij 50 Hz en biedt betrouwbare persoonsbeveiliging met een nominale foutstroom van 0,03 A. Door zijn laag aanspreekgevoeligheid voor differentiaalstromen met hogere frequenties is de SK-serie bijzonder interessant voor bedrijfsomgevingen waar hoge beschikbaarheid telt en geen speciale brandbeveiliging via deze uitvoering vereist is. Het apparaat bewaakt foutstromen allstroomgevoelig tot 150 kHz en is daarmee een sterke keuze voor omgevingen met omvormers, laadeenheden of ander elektronisch bepaalde belastingen.

Producthighlights voordelen

• Allstroomgevoelig type B: Detecteert wissel-, puls- en gladde gelijkfoutstromen.
• SK-karakteristiek: Kortstondig vertraagde uitschakeling voor hogere installatiebeschikbaarheid.
• Voor moderne belastingen: Geschikt voor stroomkringen met omvormers en vermogenselektronische apparaten.
• 30 mA foutstroom: Ontworpen voor aanvullende persoonsbeveiliging.
• Vierpolige uitvoering: Geschikt voor draaistroomnetten met 230/400 V.
• Hoge frequentiebandbreedte: Foutstroomdetectie van 0 Hz tot 150 kHz.
• Compacte bouwvorm: Geschikt voor montage op DIN-rail in de verdeler.
• Grote aansluitklemmen: Ontworpen voor aderdoorsneden tot 50 mm².
• VDE-conform: Ontwikkeld voor professioneel gebruik in de elektrotechniek.
• Robuuste techniek: Goede stootstroombestendigheid en hoge kortsluitvastheid voor het dagelijkse installatiegebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Doepke
Productnaam	Aardlekschakelaar DFS4 063-4/0,03-B SK
Artikelnummer fabrikant	09144998
EAN	4014712148628
Catalogus	FI-schakelaar
Aantal polen	4
Nominale stroom	63 A
Nominale foutstroom IΔn	0,03 A
Foutstroomtype	B
Uitschakelkarakteristiek	SK, kortstondig vertraagd
Nominale spanning	400 V
Spanningsbereik	230/400 V AC
Frequentie	50 Hz
Detectiebereik	0 Hz tot 150 kHz
Nominale isolatiespanning Ui	400 V
Nominale stootspanning Uimp	4 kV
Montagewijze	DIN-rail
Breedte in module-eenheden	4
Inbouwdiepte	69 mm
Kortsluitvastheid Icw	10 kA
Stootstroombestendigheid	3 kA
Beschermingsgraad	IP20
Omgevingstemperatuur bedrijf	-25 tot +40 °C
Vervuilingsgraad	2
Aderdoorsnede eendraads	1,5 tot 50 mm²
Aderdoorsnede meerdrads	1,5 tot 50 mm²
Extra voorzieningen mogelijk	ja
Vergrendelvoorziening	ja
Selectief type	nee

Type B SK in gebruik: voordelen, afbakening en passende alternatieven

In de praktijk komt deze FI-schakelaar vooral tot zijn recht overal waar naast klassieke wisselstromen ook gladde gelijkfoutstromen kunnen optreden. Type-B-apparaten zijn daarom een zinvolle keuze in installaties met frequentieregelaars, aandrijvingen, laadinfrastructuur, machinebesturingen of ander elektronische verbruikers. De SK-uitvoering biedt een kortstondig vertraagde uitschakeling. Dit verminderd het risico op onnodige uitschakelingen door bedrijfsgebonden lekstromen en ondersteunt een stabiele installatiewerking.

• Meer bedrijfszekerheid: De SK-karakteristiek verbetert de beschikbaarheid in gevoelige installaties.
• Breed toepassingsgebied: Geschikt voor utiliteit, technische ruimtes, werkplaatsen en industriële omgevingen.
• Geschikt voor elektronische belastingen: Zinvol bij apparaten met gelijkrichter, omvormer of laadelektronica.
• Duidelijke systeemintegratie: Vierpolige bouwvorm voor typische draaistroomtoepassingen.

Vergeleken met Doepke FI-schakelaars van type A is deze uitvoering duidelijk breder inzetbaar wanneer gladde gelijkfoutstromen mogelijk zijn. Type A is vooral geschikt voor standaardbelastingen zonder relevante DC-aandelen. Het voorliggende type B dekt daarentegen veeleisendere toepassingen af. Ten opzichte van Doepke apparaten uit de serie B SK S ligt het verschil in de selectiviteit: SK S is selectief ontworpen en wordt eerder gekozen waar een getrapte beveiligingsstrategie op meerdere niveaus vereist is. Vergeleken met een HD-uitvoering uit dezelfde serie is dit model bedoeld voor normale omgevingen, terwijl HD-varianten bovendien zijn geoptimaliseerd voor ruimtes met verhoogde vochtigheid of corrosieve lucht.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn afhankelijk van de installatie eveneens beschikbaar. Vaak genoemd worden allstroomgevoelige FI-schakelaars van ABB, Eaton of Siemens. Deze modellen vervullen vergelijkbare basistaken, maar verschillen per serie in uitschakelkarakteristiek, inbouwdiepte, accessoiresysteem en deels in focus op industrie, laadpunten of algemene gebouwinstallatie. Voor de keuze is daarom niet alleen type B doorslaggevend, maar ook de gewenste karakteristiek, de netvorm en de concrete belastingsstructuur van de installatie.

Toepassingsgebieden en technische meerwaarde

• Laadinfrastructuur: Geschikt voor stroomkringen met een mogelijk aandeel gelijkfoutstroom.
• Industrie en utiliteit: Zinvol bij machines, omvormers en elektronische aandrijvingen.
• Werkplaats en productie: Ondersteunt de beveiliging in technisch veeleisende netten.
• Gebouwtechniek: Geschikt voor moderne onderverdelingen met gevoelige elektronica.
• Installaties met focus op beschikbaarheid: Kortstondig vertraagde uitschakeling kan foutieve uitschakelingen verminderen.

Aardlekschakelaars van type B werken allstroomgevoelig en detecteren daarmee foutstromen die buiten het spectrum van klassieke FI-schakelaars vallen. De SK-serie van Doepke is ontworpen voor betrouwbare beveiliging bij hoge installatiebeschikbaarheid. Door de verminderde gevoeligheid voor differentiaalstromen met hogere frequenties is deze uitvoering bijzonder geschikt voor bedrijfsomgevingen zonder speciale eisen aan brandbeveiliging via dit apparaat. In de standaarduitvoering is de schakelaar bedoeld voor stroomkringen met 230/400 V en 50 Hz en daardoor zeer goed integreerbaar in veel moderne elektrisch installaties.
