Description

Automatische omschakelaar 4-polig 63A OTM63F4C21D400C – ABB – 1SCA151255R1001 – 6417019815688:

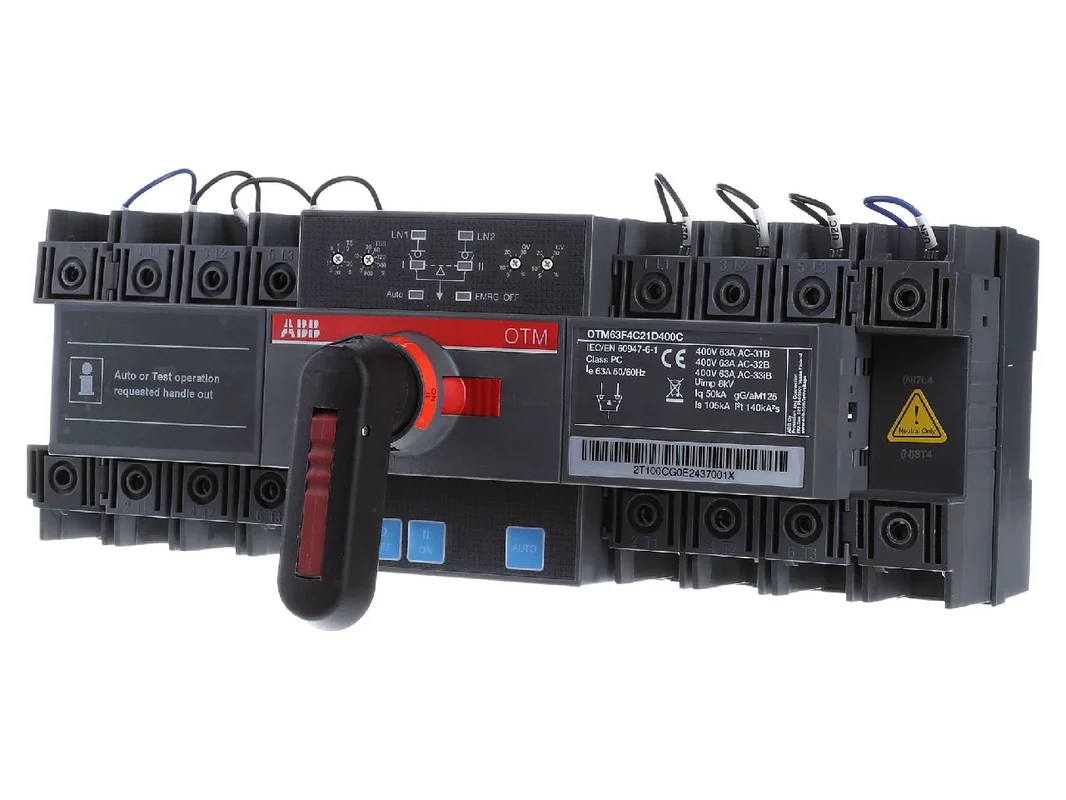

De ABB automatische lastomschakelaar OTM63F4C21D400C is ontworpen voor het veilige en snelle omschakelen tussen twee voedingen. Met 4 polen, 63 A nominale stroom, motoraandrijving en OMD-besturingseenheid is het model geschikt voor veeleisende energieverdelingen in utiliteit, industrie en infrastructuur. De open omschakeling I-0-II zorgt voor een duidelijk gedefinieerde scheiding van de bronnen en ondersteunt een bedrijfszeker verloop bij netwisselingen.

ABB lastomschakelaar OTM63F4C21D400C voor automatische netomschakeling

Het apparaat combineert een compacte bouwvorm met hoge functionele betrouwbaarheid. De automatische omschakelaar is geschikt voor AC- en DC-toepassingen en kan flexibel verticaal, horizontaal of vlak worden gemonteerd. Dankzij de motoraandrijving en externe aansturing via drukknop of centrale besturing past de oplossing goed bij moderne schakelinstallaties en energieconcepten.

Producthighlights voordelen

• Automatische netomschakeling: Ideaal voor het wisselen tussen hoofdnet en noodvoeding.
• Open omschakeling I-0-II: Zorgt voor een duidelijke scheiding van de voedingen zonder overlapping.
• 4-polige uitvoering: Geschikt voor toepassingen waarbij alle actieve geleiders geschakeld moeten worden.
• 63 A nominale stroom: Geschikt voor veel schakeltoepassingen in energieverdelingen.
• motoraandrijving geïntegreerd: Maakt comfortabele afstandsbediening en geautomatiseerde processen mogelijk.
• OMD-besturingseenheid inbegrepen: Ondersteunt de directe integratie in automatische omschakelconcepten.
• Flexibele aansturing: Bediening via drukknop of centrale besturing mogelijk.
• Veelzijdige montage: Verticaal, horizontaal en vlak installeerbaar.
• Noodbediening aanwezig: Meegeleverde hendel voor handmatige bediening indien nodig.
• Vergrendelbaar in UIT-stand: Verhoogt de veiligheid bij onderhoud en service.
• Normconforme uitvoering: Ontwikkeld volgens DIN EN 60947-1, DIN EN 60947-3 en DIN EN 60947-6-1.
• Geschikt voor AC en DC: Biedt meer speelruimte bij de planning.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB Automatische lastomschakelaar 4-polig 63A met motoraandrijving en besturingseenheid OTM63F4C21D400C
Fabrikantartikelnummer	1SCA151255R1001
Type	OTM63F4C21D400C
EAN	6417019815688
Catalogus	ladenscheiders
Producttype	Automatische lastomschakelaar
Aantal polen	4-polig
Nominale stroom	63 A
Omschakeltype	open, I-0-II
Aandrijving	motoraandrijving
Besturingseenheid	OMD, meegeleverd
motorbedrijfsspanning	380 tot 415 V AC
Besturingsspanning van de motor	220 tot 240 V AC
Aansturing	Drukknop of centrale besturing
Toepassingsgebied	AC en DC
Montagetype	verticaal, horizontaal, vlak
Montage	Basis- en DIN-rail montage
Aansluitpositie	Voeding boven, last onder
Klemtechniek	Schroefklemmen
Beschermingsgraad voorzijde	IP20
Nominale isolatiespanning Ui	800 V
Nominale stootspanningsvastheid Uimp	8 kV
Kortstondige stroomvastheid Icw	2,5 kA gedurende 1 s
Vermogensverlies	2,8 W
Vermogen AC-23A bij 380 tot 415 V	30 kW
Thermische continue stroom in vrije lucht	63 A bij 40 °C
4e pool	geschakeld, gelijktijdige functie
Bedieningstype	Frontbediening
Hendel	direct gemonteerd, noodbediening
Vergrendeling	in stand 0 afsluitbaar
Normen	DIN EN 60947-1, DIN EN 60947-3, DIN EN 60947-6-1

Voordelen bij noodstroom, installatiebouw en in vergelijking met soortgelijke omschakelaars

Dit model is vooral een sterke keuze wanneer een automatische bronomschakeling met duidelijke scheiding vereist is. Typische toepassingen zijn noodstroomsystemen, onderverdelingen, technische gebouwinstallaties, kritische verbruikers en kleine tot middelgrote industriële installaties. De 4-polige uitvoering heeft een voordeel wanneer naast de buitengeleiders ook nog een extra actieve geleider meegeschakeld moet worden.

• Meer automatisering dan handmatige omschakelaars: Vergeleken met puur handbediende ABB lastscheiders biedt deze versie een duidelijk hogere proceszekerheid bij terugkerende schakelhandelingen.
• Compacter dan grotere series: Vergeleken met hogere ABB OTM-nominale stromen blijft de 63-A-uitvoering ruimtebesparend en is deze vaak gemakkelijker in compacte schakelkasten te integreren.
• Meer schakelomvang dan 3-polige varianten: Vergeleken met 3-polige ABB uitvoeringen is de 4-polige versie beter geschikt voor systemen met hogere eisen aan de geleiderscheiding.
• Geschikt voor geautomatiseerde installaties: De OMD-besturingseenheid vergemakkelijkt de inzet daar waar een externe vrijgave, een drukknop of een centrale besturing wordt gebruikt.

Binnen het ABB programma zijn afhankelijk van het project ook varianten met een andere nominale stroom of een ander aantal polen interessant. Kleinere uitvoeringen zijn eerder geschikt voor lagere belastingen en compacte neventoepassingen. Grotere modellen uit dezelfde serie zijn dan zinvol wanneer hogere vermogensreserves, grotere uitgangen of veeleisendere verdelingen vereist zijn.

Bij andere bekende fabrikanten zijn vergelijkbare apparaten te vinden, bijvoorbeeld van Socomec, Schneider Electric of Kraus Naimer. Verschillen zitten vaak in de besturingslogica, in de accessoires, in de inbouwsituatie of in de focus op bepaalde installatietypen. Vooral bij retrofits moet worden gelet op aansluitschema, bedieningsconcept, aantal polen en aanwezige besturingsstructuur, aangezien directe uitwisselbaarheid niet in alle gevallen gegeven is.

Normen, bediening en flexibele integratie in de installatie

De automatische omschakelaar voldoet aan de relevante apparaatnormen voor lastscheidings- en netomschakeltaken. Dat vormt een goede basis voor toepassing in professionele schakelinstallaties. De open omschakeling I-0-II voorkomt een directe verbinding van de twee bronnen. Dat is vooral belangrijk bij net- en noodnetconcepten.

De meegeleverde hendel dient voor noodbediening en kan optioneel in de UIT-stand worden afgesloten. Wordt de hendel of een slot gemonteerd, dan is de afstandsbediening geblokkeerd. Dat is een praktisch voordeel bij service, onderhoud en veilige werkprocessen. Aanvullend is voor de serie diverse accessoires beschikbaar, bijvoorbeeld zwarte hendels voor de noodbediening, hulpcontacten, vierde polen, N- en PE-klemmen, klemmenafdekkingen of aansluitklemmen. Zo kan de oplossing gericht aan de opbouw van de installatie worden aangepast, zonder onnodige doublures in de systeemtekst te veroorzaken.

De automatische ABB lastomschakelaar is een doordachte oplossing voor iedereen die een normconforme, op afstand bedienbare en montagevriendelijke omschakeling tussen twee voedingen nodig heeft.
