Description

Bereik-/lijnkoppeling voor bussysteem 21420 1S R – Jung – 4011377322073:

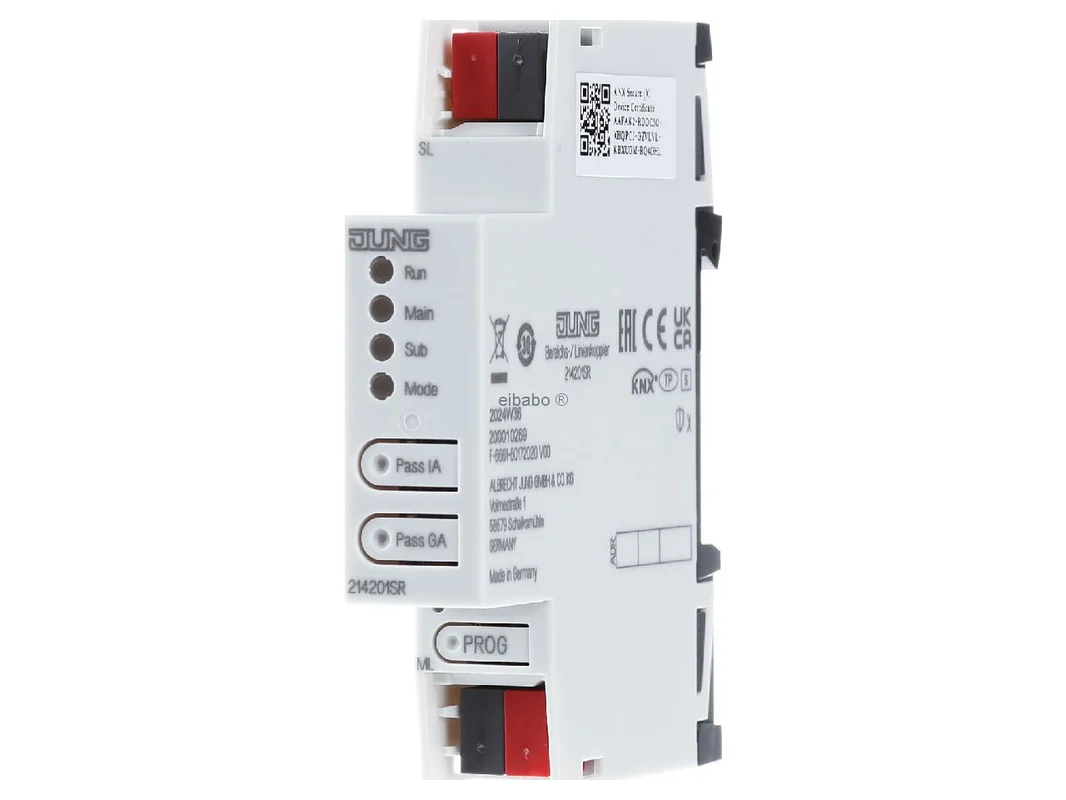

De Jung KNX gebieds-lijnkoppelaar REG Secure Data Secure galvanisch gescheiden 21420 1S R 214201SR is een compact systeemapparaat voor de veilige opbouw van moderne KNX-installaties. Hij verbindt twee KNX-lijnen, segmenten of gebieden datatechnisch met elkaar en zorgt tegelijkertijd voor een galvanische scheiding. Daarmee is het apparaat ideaal voor gestructureerde gebouwautomatisering, duidelijke bussegmenten en stabiele communicatie in een professionele KNX-omgeving.

Veilige KNX-lijnkoppeling voor gestructureerde gebouwautomatisering

Als flexibel inzetbare gebieds-, lijn- of segmentkoppelaar ondersteunt het apparaat een nette topologie in woningbouw, utiliteitsbouw en veeleisende smart-building-projecten. De Secure-functie maakt gebruik in beveiligde KNX-netwerken mogelijk en vergemakkelijkt de koppeling van versleutelde en niet-versleutelde lijnen via Secure Proxy. De montage gebeurt ruimtebesparend op de DIN-rail volgens DIN EN 60715 in de onderverdeler.

Producthighlights voordelen

• Data Secure-geschikt: Geschikt voor beveiligde KNX-communicatie met hoge eisen aan integriteit en toegangsbeveiliging.
• Galvanisch gescheiden: Elektrische scheiding tussen bovenliggende en onderliggende lijn voor hoge bedrijfszekerheid.
• Veelzijdig inzetbaar: Via adressering inzetbaar als gebiedskoppelaar, lijnkoppelaar of segmentkoppelaar.
• Secure Proxy: Ondersteunt de verbinding tussen niet-versleutelde en versleutelde KNX-lijnen.
• Compacte bouwvorm: Slank REG-apparaat met 1 TE voor een efficiënte benutting van de verdeler.
• ETS-updatebaar: Firmware kan via de ETS Service App worden bijgewerkt.
• Praktische bediening: Handbediening voor het deactiveren van de filterfuncties direct op het apparaat.
• Voor S-Mode: Geschikt voor professionele inbedrijfstelling in ETS-projecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX gebieds-lijnkoppelaar REG Secure Data Secure galvanisch gescheiden 21420 1S R 214201SR
EAN	4011377322073
Catalogus	Lijn-gebiedskoppelaars
Bussysteem	KNX
Producttype	Lijnkoppelaar
Inbedrijfstelling	S-Mode
Montagetype	REG, DIN-rail volgens DIN EN 60715
Breedte	1 TE
Nominale spanning KNX	DC 21 tot 32 V SELV
Stroomopname bovenste lijn	ca. 9 mA
Stroomopname onderste lijn	ca. 5 mA
Aansluittype	Aansluitklem
Functie	Gebieds-, lijn- of segmentkoppelaar via adressering
Scheiding	Galvanische scheiding tussen bovenste en onderste lijn
Secure-functie	KNX Data Secure, Secure Proxy
Update	Updatebaar via ETS Service App
Bediening	Handbediening voor het deactiveren van de filterfuncties

Meer veiligheid en duidelijke KNX-structuren in het dagelijks gebruik

Dit apparaat is de juiste keuze wanneer KNX-lijnen netjes gescheiden, logisch opgebouwd en tegelijkertijd veilig verbonden moeten worden. In grotere installaties helpt de koppeling om het telegramverkeer te structureren en busgebieden duidelijk in te delen. Dat verbetert het overzicht, de diagnose en de onderhoudbaarheid van de installatie op lange termijn.

Een belangrijk voordeel ligt in de combinatie van galvanische scheiding en KNX Data Secure. Zo kan niet alleen de elektrische ontkoppeling tussen lijnen worden gerealiseerd, maar ook een moderne beveiligingsstrategie in het KNX-project worden toegepast. Dat is bijzonder interessant voor kantoorgebouwen, hoogwaardige wooncomplexen en gevoelige technische zones.

• Nette segmentering van KNX-installaties met duidelijke gebieden en lijnen.
• Hoge veiligheid door ondersteuning van KNX Data Secure.
• Flexibel gebruik in zowel kleine als complexe KNX-topologieën.
• Nuttig bij projecten met gescheiden vakgebieden of verdiepingen.
• Secure Proxy vergemakkelijkt gemengde structuren met Secure en Non Secure.
• Filterfuncties kunnen bij service en diagnose gericht worden beïnvloed.

Vergeleken met eenvoudige KNX-koppelaars zonder Secure-focus biedt deze uitvoering een duidelijke meerwaarde voor projecten met hogere eisen aan bescherming en toekomstbestendigheid. Juist bij nieuwe KNX-installaties is Data Secure vaak een belangrijk criterium, omdat planners en exploitanten meer aandacht besteden aan beveiligde communicatie.

Ten opzichte van pure standaardapparaten binnen de systeemtechniek van JUNG scoort deze variant met de mogelijkheid om versleutelde en niet-versleutelde lijnen zinvol met elkaar te verbinden. Dat maakt hem bijzonder interessant voor moderniseringen waarbij bestaande structuren verder gebruikt moeten worden en nieuwe veilige gebieden moeten worden toegevoegd.

Een klassieke lijnkoppelaar zonder Secure-functie is vooral geschikt voor standaardprojecten met conventionele KNX-communicatie. Dit model is daarentegen de betere keuze wanneer nieuwe veiligheidsvoorschriften moeten worden nageleefd of gevoelige gebouwdelen beveiligd moeten worden geïntegreerd.

Wanneer een apparaat alleen als eenvoudige segmentscheider wordt gebruikt, ligt de focus meestal op de busstructuur en de lastverdeling. Bij deze koppelaar komt daar ook de veilige communicatie bij. Daardoor is hij niet alleen belangrijk voor de topologie, maar ook voor de beveiligingsarchitectuur van de volledige KNX-installatie.

Vergelijkbare KNX-gebieds- en lijnkoppelaars zijn ook verkrijgbaar van ABB, MDT en Gira. ABB zet vaak in op een duidelijke systeemintegratie in grotere gebouwprojecten en biedt afhankelijk van de serie eveneens Secure-geschikte componenten. MDT staat in de markt bekend om een zeer praktijkgerichte ETS-applicatie en wordt vaak gebruikt in woningbouw en utiliteitsbouw. Gira positioneert vergelijkbare apparaten meestal in het hogere systeemsegment met een sterke integratie in het eigen KNX-portfolio.

De belangrijkste verschillen liggen meestal in de ETS-applicatie, de diagnosevoering, de omvang van de Secure-integratie en in de bedieningslogica bij servicegevallen. Op KNX-niveau is de basisfunctie als koppelaar fabrikantoverstijgend compatibel, omdat de integratie in het KNX-systeem gestandaardiseerd gebeurt. Verschillen tonen zich daarom vooral in comfort, parametrering en service.

Voor een nette projectering is het aan te raden om de koppelaar al in ETS eenduidig naar functie te benoemen, bijvoorbeeld naar verdieping, gebouwdeel of lijn. Zo blijft de topologie ook in grote projecten goed leesbaar. Bij gebruik als gebiedskoppelaar moet de toewijzing van de hoofdlijnen en onderlijnen vroeg in het project worden vastgelegd.

In projecten met KNX Data Secure moet het apparaat direct met passend certificaat in de veilige structuur worden geïntegreerd. Een praktijkgericht voorbeeld is de scheiding van een gevoelige kantoorzone van een algemene gebouwlijn. Zo kan het beveiligde deel versleuteld werken, terwijl bestaande secties stapsgewijs verder gebruikt of later gemigreerd kunnen worden.

Voor service en diagnose is de handbediening voor het deactiveren van de filterfuncties nuttig. Daarmee kan bij het zoeken naar fouten gericht worden gecontroleerd of telegrammen zoals verwacht tussen lijnen worden doorgegeven. In de praktijk is dat nuttig wanneer bijvoorbeeld tastsensoren van een verdieping niet reageren op centrale opdrachten of visualisaties uit een ander lijngebied geen statuswaarden ontvangen.

Een extra tip is de duidelijke scheiding van groepsadressen per lijn en functie. Dat vergemakkelijkt filtertabellen, verbetert het overzicht en vermindert onnodig verkeer op de bus. Bij gemengde Secure- en Non-Secure-structuren moet de projectering bijzonder zorgvuldig gebeuren, zodat de overgangen logisch, veilig en onderhoudbaar blijven.

Als een KNX-installatie professioneel moet worden opgebouwd, logisch gesegmenteerd en tegelijkertijd voorbereid op moderne beveiligingseisen, is deze koppelaar een overtuigende oplossing. De compacte bouwvorm, de veilige gegevensoverdracht, de galvanische scheiding en het flexibele gebruik als gebieds-, lijn- of segmentkoppelaar maken hem tot een sterke keuze voor veeleisende installaties.

Of het nu gaat om nieuwbouw, modernisering of uitbreiding van bestaande KNX-structuren: met dit systeemapparaat creëert u een robuuste basis voor stabiele communicatie, duidelijke topologieën en hoge toekomstbestendigheid in het intelligente gebouw.
