Binaire ingang 8-voudig KNX 12-8V AC/DC 212800 – Gira – 4010337018841:

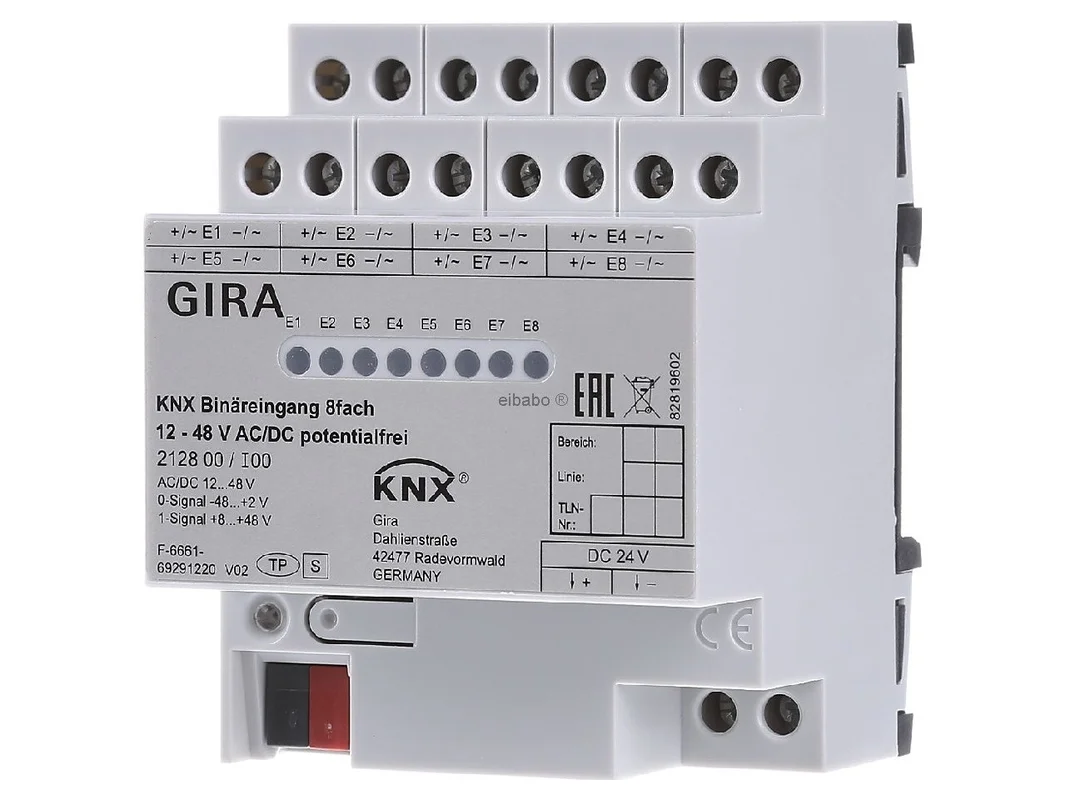

De Gira KNX binaire ingang 8-voudig potentiaalvrij AC/DC REG 212800 is een krachtige oplossing voor de veilige integratie van externe signalen in moderne KNX installaties. Acht van elkaar gescheiden ingangen maken een flexibele verwerking van schakel-, meld- en impulsignalen in het bereik van 12 tot 48 V AC/DC mogelijk. Daarmee is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende automatiseringstaken in de schakelkast.

Nauwkeurige signaalregistratie voor slimme KNX automatisering

Het REG apparaat verwerkt gelijk- en wisselspanningssignalen en biedt daarmee veel vrijheid bij de planning. Daarnaast is een aparte 24 V DC hulpspanning in SELV-uitvoering beschikbaar voor de aansluiting van potentiaalvrije contacten. Zo kunnen drukknoppen, schakelaars, meldcontacten of S0-tellers netjes en systeemconform in de KNX wereld worden geïntegreerd. Een foutmelding van de hulpspanning kan direct naar de bus worden gestuurd en verhoogt zo de transparantie tijdens het gebruik.

Producthighlights voordelen

• Acht onafhankelijke ingangen: Voor de gelijktijdige registratie van meerdere signalen in een compacte REG oplossing.
• 12 tot 48 V AC/DC: Geschikt voor de verwerking van wissel- en gelijkspanningssignalen.
• Potentiaalvrije aansluiting: Aparte 24 V DC hulpspanning voor contacten in SELV-uitvoering.
• Geschikt voor S0-tellers: Eenvoudige integratie van energie-, gas- of watermeters met impulsuitgang.
• Statusmelding bij fout: Meldt storingen van de hulpspanning direct aan de KNX bus.
• REG bouwvorm: Optimaal voor inbouw in de verdeler en voor gestructureerde bedrading.
• Met busaankoppeling: Directe integratie in KNX TP zonder extra module.
• LED-weergave: Snelle visuele controle in de schakelkast.
• Flexibele toepassing: Geschikt voor meldingen, toestanden, impulsen en technische contacten.
• Professionele systeemintegratie: Ideaal voor nette KNX projecten in woon- en bedrijfsobjecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX binaire ingang 8-voudig potentiaalvrij AC/DC REG 212800
EAN	4010337018841
Catalogus	Binaire ingang
Bussysteem	KNX TP
Met busaankoppeling	ja
Montagewijze	REG
Breedte in module-eenheden	4
Aantal ingangen	8
Ingangsspanning	12 tot 48 V
Type ingangsspanning	AC/DC
Hulpspanning	DC 24 V SELV voor potentiaalvrije contacten
S0-interface	geschikt voor telleraansluiting
Externe afvraagspanning nodig	nee
LED-weergave	ja
Beschermingsgraad	IP20

Veelzijdige KNX signaalregistratie voor meters, contacten en meldingen

De Gira KNX binaire ingang 8-voudig potentiaalvrij AC/DC REG 212800 toont zijn sterke punten overal waar externe signalen netjes, stabiel en veelzijdig op de KNX bus moeten worden gebracht. Typische toepassingen zijn deur- en raamcontacten, bedrijfs- en storingsmeldingen uit de gebouwtechniek, schakeltoestanden uit externe systemen evenals de impulsregistratie van S0-tellers. Dankzij het brede spanningsbereik en de extra 24 V hulpspanning kan het apparaat in veel projecten zonder verdere hulpmiddelen worden geïntegreerd.

In de praktijk profiteren planners en integratoren van een duidelijke scheiding van de acht kanalen, een compacte REG bouwvorm en een brede signaalcompatibiliteit. Dat vermindert de inspanning voor bedrading en parametrering en creëert reserves voor latere uitbreidingen.

• Ideaal voor de registratie van status, alarm, storing en schakelimpuls in een centrale verdeler.
• Geschikt voor spanningsbronnen van 12 tot 48 V in AC of DC.
• Aparte 24 V hulpspanning maakt de directe aansluiting van potentiaalvrije contacten mogelijk.
• S0-impulsen van energie-, gas- of watermeters kunnen in KNX projecten worden geïntegreerd.
• Foutmelding van de hulpspanning ondersteunt diagnose en onderhoud.
• Bijzonder geschikt voor technische ruimtes, woningbouw, utiliteitsbouw en modernisering.

Binnen het Gira programma richt dit apparaat zich op projecten met een hogere kanaalbehoefte en klassieke verdelermontage. Kleinere binaire ingangen of tastinterfaces van de fabrikant zijn vaak bedoeld voor decentrale toepassingen dicht bij de sensor of drukknop. Deze oplossingen zijn goed geschikt voor afzonderlijke schakelpunten, terwijl de 8-voudige REG variant vooral uitblinkt wanneer veel signalen centraal moeten worden verzameld en overzichtelijk bedraad.

In tegenstelling tot eenvoudigere interfaces met focus op potentiaalvrije drukknopcontacten verwerkt deze uitvoering doelgericht signalen in het bereik van 12 tot 48 V AC/DC. Dat vergroot de toepassingsmogelijkheden aanzienlijk, bijvoorbeeld bij technische meldingen of bij het overnemen van impulsen van meters en externe contacten.

Decentrale interfaces van Gira worden meestal achter de schakelaar of dicht bij het contact toegepast en zijn ideaal voor korte trajecten bij het bedienpunt. De hier beschreven REG oplossing hoort daarentegen in de verdeler en is daarmee de betere keuze voor centraal gestructureerde installaties. Wie meerdere technische meldingen, raamcontacten of tellerimpulsen in één schakelkast samenbrengt, profiteert van het aantal kanalen en van de duidelijke opbouw.

Voor pure drukknoptoepassingen met weinig kanalen kan een compactere interface van de fabrikant economischer zijn. Voor gemengde signalen met AC/DC niveaus of voor meerdere S0-bronnen is de 8-voudige uitvoering echter duidelijk de flexibelere oplossing.

Vergelijkbare KNX binaire ingangen zijn onder andere verkrijgbaar van MDT, ABB en Theben. MDT biedt vaak zeer uitgebreide parametreringsopties en een bijzonder praktijkgerichte ETS-structuur. ABB is in veel utiliteitsgebouwen sterk vertegenwoordigd en wordt vaak gekozen in grotere systeemomgevingen. Theben scoort afhankelijk van de serie met een goede integratie in technische gebouwautomatisering.

Belangrijke verschillen liggen meestal in het aantal kanalen, in het spanningsbereik van de ingangen, in extra functies voor telling of meldlogica evenals in de structuur van de ETS-applicatie. Bij KNX is de basisfunctie gebaseerd op gestandaardiseerde communicatieobjecten, waardoor de projectmatige integratie in veel gevallen goed planbaar blijft. De exacte geschiktheid hangt echter af van het gewenste signaaltype en van de opbouw van de installatie.

Voor een nette ETS-structuur is het aan te raden elk kanaal naar zijn werkelijke functie te benoemen, bijvoorbeeld „Raam keuken“, „Storing ventilatie“ of „S0-stroommeter“. Zo blijft het project ook na jaren duidelijk leesbaar. Voor meldcontacten moet worden vastgelegd of bij contactwisseling direct wordt verzonden of dat daarnaast een cyclische statusmelding zinvol is.

Bij S0-tellers is het in de praktijk zinvol om de ingangen als impulsgever met passende waardigheid te parametreren en de groepsadressen logisch per medium te scheiden, bijvoorbeeld stroom, water en gas. Voor deur- en raamcontacten kan naast het eenvoudige statusobject ook een koppeling met verwarming, alarm of zonwering worden voorzien. Een raamcontact verzendt dan niet alleen „open“, maar kan tegelijk ook een verlaging van het verwarmingscircuit of een blokkering van de klimaatregeling activeren.

Voor technische meldingen is een duidelijke prioriteit van de groepsadressen aan te bevelen. Storingen van de hulpspanning of belangrijke verzamelmeldingen moeten gescheiden van normale statusobjecten worden aangelegd. Zo kunnen visualisatie, alarmering en servicetoegang netjes worden opgebouwd.

Wie in gebouwautomatisering inzet op een duidelijke signaalgeleiding, hoge flexibiliteit en nette KNX integratie, maakt met deze binaire ingang een zeer goede keuze. De combinatie van acht ingangen, 12 tot 48 V AC/DC verwerking, 24 V hulpspanning en S0-geschiktheid maakt het apparaat tot een veelzijdige bouwsteen voor veeleisende projecten. Zo ontstaan stabiele, goed onderhoudbare en toekomstbestendige KNX installaties met een hoge praktische meerwaarde.
