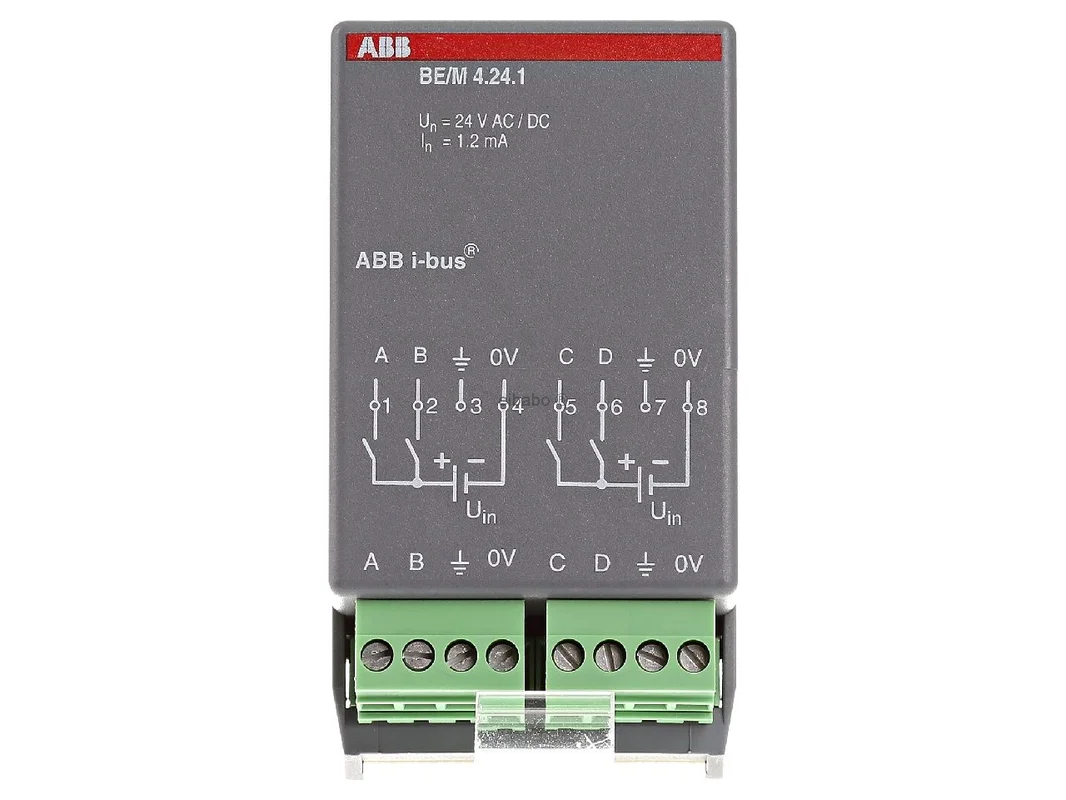

Binaire ingangsmodule 24V – KNX binaire ingang 4-ch BE/M 4.24.1 – ABB – 2CDG110006R0011 – 4016779583121:

De ABB binaire ingangsmodule KNX 4-voudig 24V REG BE/M 4.24.1 2CDG110006R0011 is een nauwkeurige oplossing voor de detectie van externe schakeltoestanden in de KNX gebouwautomatisering. De module wordt in een basisapparaat voor ruimtecontroller gestoken en biedt vier ingangen voor 12/24 V contacten. Zo kunnen meldingen, toestanden en stuurimpulsen veilig in het KNX-systeem worden overgenomen.

ABB binaire ingangsmodule KNX 4-voudig 24V voor heldere signaaldetectie in de ruimtecontroller

Het apparaat is geschikt voor het uitlezen van 12/24 V AC- of DC-signalen en is daarmee ideaal voor veel taken in utiliteitsbouw, woningbouw en systeemruimten. Typische toepassingen zijn de integratie van raamcontacten, hulpcontacten, externe drukknoppen of statusmeldingen uit de gebouwtechniek. De benodigde spanning wordt extern geleverd, wat een flexibele integratie in bestaande installaties ondersteunt.

Producthighlights voordelen

• Vier ingangen: Registreert tot vier 12/24 V signalen in één module.
• Voor KNX-systemen: Schone integratie van externe toestanden in de gebouwautomatisering.
• AC of DC: Geschikt voor 12/24 V contacten met wissel- of gelijkspanning.
• Flexibel gebruik: Ideaal voor drukknoppen, meldsignalen, contacten en hulpingangen.
• Modulaire opbouw: Voor insteken in het passende basisapparaat voor ruimtecontroller.
• Praktijkgericht: Zeer goed voor ruimtefuncties, statusmeldingen en automatiseringslogica.
• Systeemconform: Geschikt voor professionele KNX-projecten met ABB i-bus techniek.

Typische toepassingen in de KNX-praktijk

• Raamstatus: Openen of sluiten als KNX-melding voor verwarming, klimaat of alarm.
• Drukknopuitlezing: Externe 12/24 V drukknoppen voor licht, scène of centrale bevelen.
• Technische signalen: Meldingen uit ventilatie, verwarmingscircuit of storingscontact betrouwbaar registreren.
• Ruimtelogica: Toestanden kunnen worden gebruikt voor blokkeringen, vrijgaven of vervolgfuncties.
• Gebouwstatus: Contacten van deuren, kleppen of relais in KNX visualiseren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB binaire ingangsmodule KNX 4-voudig 24V REG BE/M 4.24.1 2CDG110006R0011
EAN	4016779583121
Catalogus	Binaire ingang
Bussysteem	KNX
Apparaattype	Binaire ingangsmodule
Aantal ingangen	4
Signaaltype	12/24 V AC/DC contacten
Voedingsspanning van de ingangen	extern te voorzien
Montagetype	Insteekmodule voor basisapparaat voor ruimtecontroller
Bestelnummer	2CDG110006R0011

Meer controle met 4-voudige signaaldetectie voor KNX-ruimten en functies

Deze module is ontworpen voor toepassingen waarbij externe 12/24 V signalen netjes in de KNX-wereld moeten worden geïntegreerd. De vier ingangen zorgen voor een goede balans tussen functiedichtheid, overzicht en eenvoudige projectering. Vooral in ruimteoplossingen met meerdere meldpunten biedt het apparaat een duidelijk voordeel, omdat toestanden direct kunnen worden geregistreerd en voor automatiseringen kunnen worden gebruikt.

In de praktijk scoort de module met een duidelijke taak: signalen registreren, toestanden melden en processen in het KNX-systeem aansturen. Dat is bijzonder interessant voor ruimtes met raamcontact, deurstatus, vrijgavesignalen of drukknopfuncties uit andere disciplines.

• Vier ingangen voor compacte en gestructureerde signaaldetectie in de ruimte.
• Geschikt voor 12/24 V AC/DC contacten uit veel disciplines.
• Ideaal voor status, melding, impuls en eenvoudige besturingstaken.
• Zeer goede keuze voor ruimteautomatisering met ABB ruimtecontroller-basis.
• Externe spanning maakt een flexibele integratie van aanwezige signaalgevers mogelijk.
• Nuttig bij het koppelen van klassieke contacten met moderne KNX-logica.

Binnen de ABB-familie is dit model duidelijk gepositioneerd tussen de varianten voor andere signaaltypen. Ten opzichte van een binaire ingangsmodule voor potentiaalvrije contacten is deze uitvoering speciaal geschikt wanneer al 12/24 V signalen aanwezig zijn. Dat bespaart vaak extra aanpassingen aan de periferie.

In vergelijking met een 230 V variant is deze module bedoeld voor laagspanning en daarom eerder thuis in ruimte- en meldingstechniek. De 230 V versie wordt typisch gebruikt waar netspanningssignalen direct moeten worden geëvalueerd. Deze 24 V uitvoering is daarentegen beter geschikt voor veilige laagspanningstoepassingen, technische meldingen en gekoppelde stuurcontacten.

Een potentiaalvrij ABB-module uit dezelfde familie is zinvol wanneer droge contacten zonder eigen spanning moeten worden geregistreerd, bijvoorbeeld bij eenvoudige reedcontacten of schakelaars. De hier beschreven module is de betere keuze wanneer de contacttoestand als 12/24 V AC/DC-signaal aanwezig is.

Ten opzichte van modulaire apparaten voor montage in de verdeelkast ligt de focus hier op modulaire inzet in het basisapparaat voor ruimtecontroller. Dat is bijzonder voordelig wanneer functies decentraal in de ruimte of in de directe omgeving daarvan moeten worden gebundeld.

In de KNX-omgeving bieden ook fabrikanten zoals MDT, Hager en Theben geschikte binaire ingangen voor vergelijkbare taken aan. Verschillen zijn vaak zichtbaar in de bouwvorm, de manier van montage en de focus van de applicatie.

• MDT: Vaak sterk gericht op inbouw in de verdeler en uitgebreide ETS-functies. Afhankelijk van het model eerder bedoeld voor centrale onderverdelingen.
• Hager: Goede systeemintegratie in de gebouwsector, vaak met focus op klassieke schakelkasttechniek en centrale structuur.
• Theben: Eveneens gevestigd in de KNX-omgeving, deels met andere parametreringsbenaderingen en apparaatafhankelijke functielogica.

Belangrijk voor de praktijk: de KNX-communicatie is systeembreed compatibel, maar de concrete bedrading, bouwvorm en montageplaats kunnen duidelijk verschillen. Deze ABB-module is bijzonder geschikt wanneer een ABB basisapparaat voor ruimtecontroller al deel uitmaakt van het project.

In ETS is het zinvol om elke ingang direct naar zijn functie te benoemen, bijvoorbeeld „Raam links“, „Deurcontact“, „Storing ventilatie“ of „Drukknop scène“. Dat vereenvoudigt de latere diagnose in het project aanzienlijk. Voor meldsignalen moet meestal een 1-bit object worden gebruikt, zodat toestanden duidelijk en compact op de bus worden verzonden.

Ook een duidelijke groepsadresstructuur is praktisch. Een voorbeeld: hoofdgroep „Ruimte 1“, middengroep „Meldingen“, subgroepen voor raam, deur en techniek. Zo blijft het project ook bij veel ruimtes overzichtelijk. Voor een raamcontact kan het signaal tegelijkertijd de verwarming verlagen, een melding naar de visualisatie sturen en een ventilatievrijgave blokkeren.

Bij drukknop- of impulsoepassingen moet worden gecontroleerd of flankwisselingen of niveautoestanden nodig zijn. Voor storingsmeldingen is meestal een vaste toestand belangrijk, voor korte bedienimpulsen eerder een passende telegramlogica. Nuttig is bovendien een nette documentatie van de externe spanningsbron, zodat bedrading en ETS-project exact op elkaar aansluiten.

Wanneer externe 12/24 V signalen betrouwbaar in KNX moeten worden geïntegreerd, is deze ABB-module een overtuigende keuze. Ze verbindt vier praktijkgerichte ingangen met een systeemnabije integratie in de ABB ruimtecontroller-omgeving. Het resultaat is meer transparantie, meer automatiseringspotentieel en een professionele basis voor moderne ruimtefuncties.
