Description

Borgmoer met klauwen SKINDICHT – Borgmoer voor kabelwartel M40 SM-PE-M 40×1,5 – Lapp – 52103350 – 4044773181845:

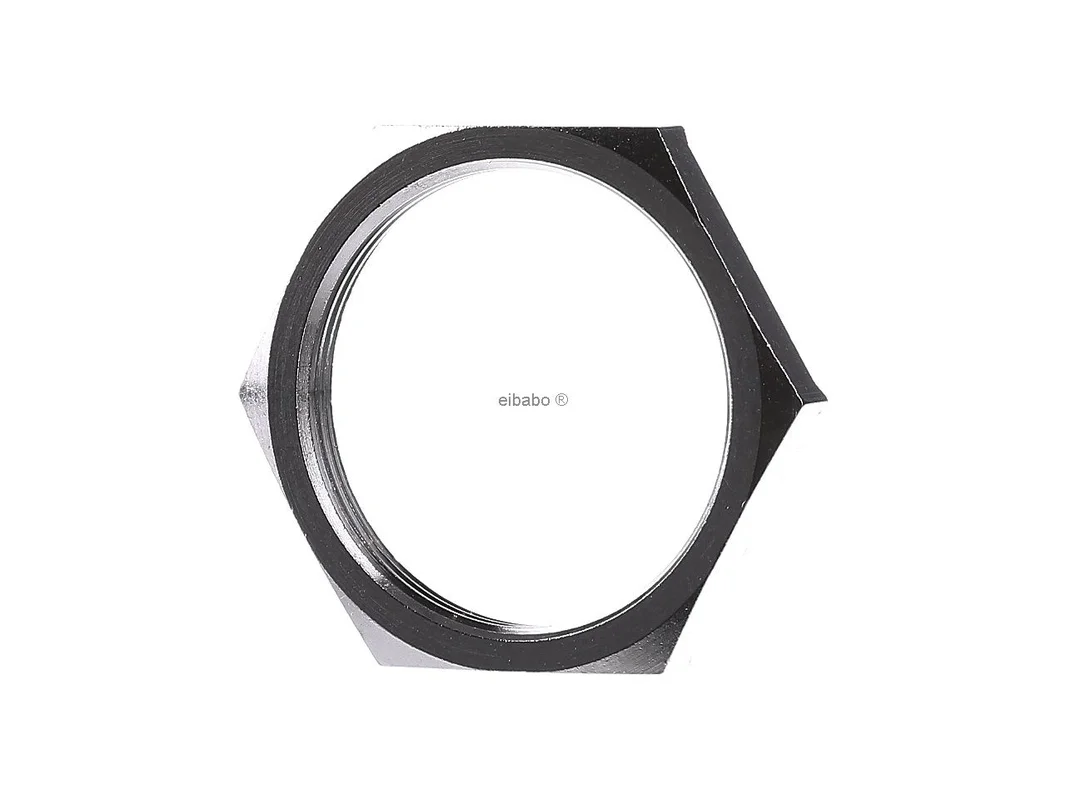

De Lapp EMC-contramoer van vernikkeld messing meeteenheid met aardingsklauwen SM-PE-M 40×1,5 52103350 is ontworpen voor veilige afschermings- en aardverbindingen in industriële installaties. Zij zorgt bij gelakte, geanodiseerde of gepoedercoate behuizingen voor een betrouwbaar contact, omdat haar snijkanten de isolerende laag bij het aandraaien doelgericht doorboren. Zo ontstaat een stabiele EMC-aansluiting voor meeteenheid kabelwartels.

Lapp EMC-contramoer voor meeteenheid EMC-montages

De zeskantige contramoer is vervaardigd uit messing en vernikkeld. Dat verhoogt de bestendigheid tegen mechanische belasting en vele omgevingsinvloeden. Dankzij M40 x 1,5 schroefdraad is zij geschikt voor passende meeteenheid SKINTOP- en SKINDICHT-kabelwartels. De geïntegreerde aardingsklauwen ondersteunen een optimale potentiaalvereffening in schakelkasten, machinebouw en in de automatisering.

Producthighlights voordelen

• EMC-conforme contactmaking: Snijkanten zorgen bij het aandraaien voor een veilig contact met de behuizingswand.
• Voor gecoate behuizingen: Ideaal voor gelakte, geanodiseerde en gepoedercoate oppervlakken.
• Vernikkeld messing: Robuuste uitvoering met hoge sterkte en goede corrosiebescherming.
• Metrische schroefdraad: Geschikt voor toepassingen met M40 x 1,5 aansluitschroefdraad.
• Zeskantvorm: Eenvoudige en veilige montage met geschikt gereedschap.
• Voor EMC en aarding: Ondersteunt een nette afschermingsaansluiting in gevoelige elektrotechnische omgevingen.
• Hoge belastbaarheid: Geschikt voor omgevingen met verhoogde chemische en mechanische belasting.
• Halogeenvrij: Voor veel technische installaties een zinvolle materiaaleigenschap.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Lapp
Artikelnummer fabrikant	52103350
EAN	4044773181845
Productaanduiding	SM-PE-M 40×1,5
Catalogus	Contramoer wartel
Producttype	EMC-contramoer
Serie	SKINDICHT SM-PE-M
Type schroefdraad	metrisch
Schroefdraadmaat	M40 x 1,5
Sleutelwijdte	46 mm
Dikte	6,5 mm
Buitendiameter	53,1 mm
Vorm	zeskantig
Materiaal	messing
Oppervlak	vernikkeld
Kleur	metaalkleurig
Halogeenvrij	ja
Met aardaansluiting	nee
Bijzonderheid	met snijkanten voor optimaal EMC-contact
Toepassingsgebied	EMC- en aardingstoepassingen met meeteenheid kabelwartels
Temperatuurbereik	-60 °C tot +200 °C

Voordelen bij EMC, montage en keuze van passende alternatieven

De Lapp EMC-contramoer is vooral dan de juiste keuze wanneer een normale contramoer op gecoate behuizingen geen veilig elektrisch contact kan maken. De aardingsklauwen respectievelijk snijkanten krassen de isolerende laag aan en creëren daarmee de basis voor een betrouwbare potentiaalvereffening. Dat is een duidelijk voordeel in schakelkasten, aandrijvingen, machines, besturingen en in de installatietechniek.

• Veilige werking bij coating: Betere contactoverdracht dan gladde standaard-contramoeren.
• Geschikt voor EMC-taken: Goed geschikt voor afgeschermde leidingen en gevoelige elektronica.
• Montage aan de binnenzijde van de behuizing: Zinvol bij dunwandige of draadloze behuizingen.
• Hoge temperatuurbestendigheid: Ook interessant voor veeleisende omgevingen.

In directe vergelijking met Lapp SKINDICHT SM-M contramoeren zonder PE-functie ligt de focus van deze uitvoering duidelijk op de elektrisch contactmaking. Standaard-contramoeren van de serie SM-M dienen primair voor de mechanische borging van de wartel. De SM-PE-M variant is daarentegen bedoeld voor EMC-relevante inbouwsituaties waarin coatings het contact zouden verstoren.

Vergeleken met Lapp-uitvoeringen van kunststof biedt de messing versie een duidelijk robuustere, geleidende en voor EMC geschikte oplossing. Kunststof contramoeren zijn eerder geschikt voor eenvoudige bevestigingen zonder behoefte aan afschermingscontact of aardreferentie. Wie echter een geleidende verbinding met de behuizing nodig heeft, zit met de SM-PE-M duidelijk veiliger.

Vergelijkbare producten van ander fabrikanten zijn bijvoorbeeld EMC-contramoeren van HUMMEL, Pflitsch of Jacob. Deze oplossingen zijn eveneens ontworpen voor aarding en afschermingscontact, maar verschillen afhankelijk van de serie in bouwhoogte, klauwgeometrie, materiaaldetails of in de afstemming op bepaalde kabelwartels. Voor optimale compatibiliteit wordt bij reeds aanwezige Lapp-wartels meestal de afgestemde oplossing uit hetzelfde systeem aanbevolen.

Technische kenmerken en praktijkgerichte details over de contramoer M40 van vernikkeld messing

De aanvullende aanduiding contramoer M 40 met sleutelwijdte 46 mm van vernikkeld messing bevestigt de nauwkeurige uitvoering voor meeteenheid M40-toepassingen. Juist de sleutelwijdte van 46 mm vergemakkelijkt de keuze van het passende gereedschap bij de montage. Het vernikkelde messing combineert goede geleidbaarheid met een robuust oppervlak en past ideaal bij professionele EMC-installaties. In de praktijk is deze bouwvorm bijzonder nuttig wanneer door lak, anodisatie of poedercoating anders geen schoon contact tussen kabelwartel en behuizing zou ontstaan.

Deze Lapp contramoer is een sterke keuze voor iedereen die bij meeteenheid kabelwartels inzet op veilige EMC-contactmaking, een robuuste metalen uitvoering en nette montage in gecoate behuizingen.
