Description

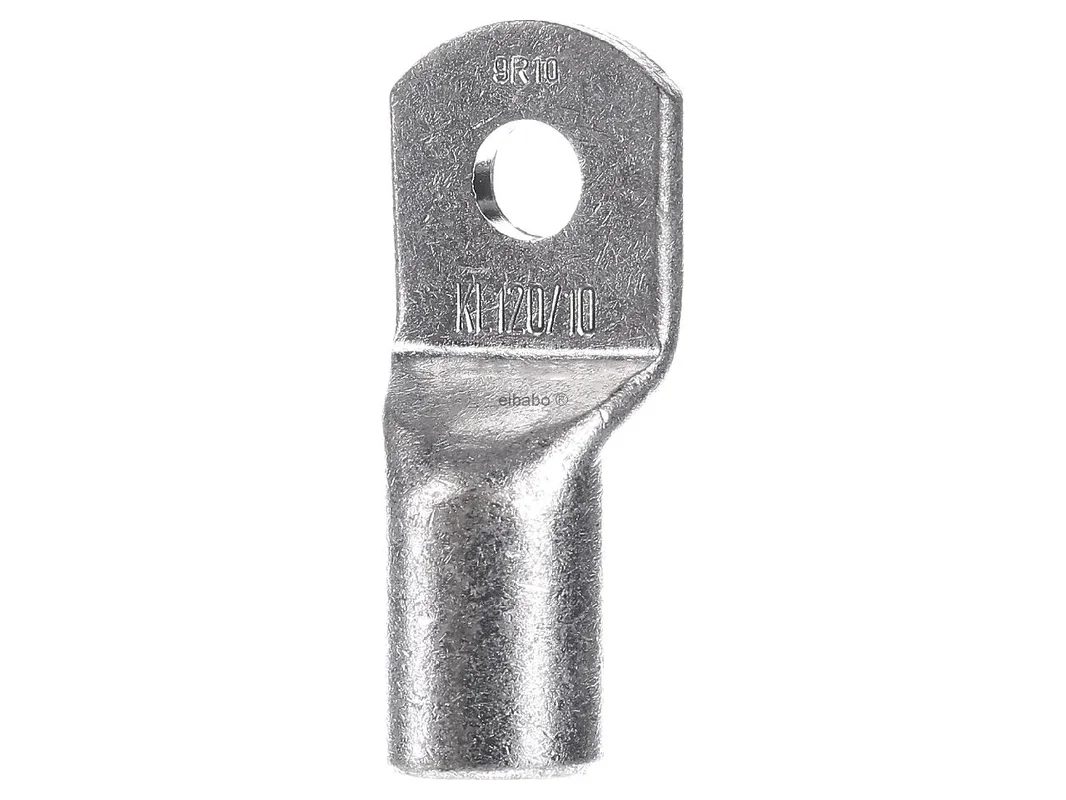

Buisvormige kabelschoen 120qmm – Ringnok voor koperen geleider 9R/10 o.S. – Klauke – 9R10 – 4012078048927:

De Klauke buiskabelschoen 9R10 is een hoogwaardige oplossing voor de veilige verbinding van meerdradige koperen geleiders met een aansluiting in M10-ringvorm. De ongeïsoleerde uitvoering van vertind koper is ontworpen voor veeleisende elektrisch installaties en is bijzonder geschikt voor schakelkastbouw, energieverdeling en industriële toepassingen. Dankzij de nauwkeurige afwerking kan de geleider eenvoudig worden ingevoerd en betrouwbaar worden geperst.

Klauke buiskabelschoen 9R10 voor veilige Cu-geleiderverbindingen

Deze buiskabelschoen is ontwikkeld voor meerdradige ronde geleiders, bijvoorbeeld volgens VDE 0295 klasse 2, evenals voor rondgeperste meerdradige sectorgeleiders. Het gegloeide koper zorgt voor zeer goede perseigenschappen en ondersteunt een elektrisch verbinding die blijvend belastbaar is. Het galvanisch vertinde oppervlak beschermt het materiaal tegen corrosie en maakt de kabelschoen tot de juiste keuze voor duurzame installaties in verdeelkasten, schakelkasten en machines.

Producthighlights voordelen

• Voor meerdradige geleiders: Geschikt voor meerdradige ronde geleiders en rondgeperste sectorgeleiders.
• Ringvorm M10: Voor vaste, veilige aansluitingen met duidelijke mechanische fixatie.
• Vertind koper: Biedt goede bescherming tegen corrosie en ondersteunt een stabiel contactoppervlak.
• Ongeïsoleerde uitvoering: Ideaal voor vakkundige persverbindingen bij professioneel gebruik.
• Gegloeid materiaal: Bevordert zeer goede materiaal- en perseigenschappen.
• Vlak contactoppervlak: Zorgt voor een nette passing op het aansluitpunt.
• Nauwkeurige eindbewerking: Vergemakkelijkt het invoeren van de kabel tijdens de montage.
• Trillingsgetest: Getest volgens DIN EN 61373 klasse 1 B en daarmee interessant voor bewegende omgevingen.
• Met artikelmarkering: Vereenvoudigt de toewijzing bij opslag, montage en service.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Klauke
Artikelnummer fabrikant	9R10
EAN	4012078048927
Catalogus	Buiskabelschoen Cu-geleider
Producttype	Buiskabelschoen
Flensvorm	Ringvorm
Aansluitschroefdraadmaat	M10
Nominale doorsnede	120 mm²
Aansluithoek	180° horizontaal
Materiaal	Koper
Materiaalnorm	Cu volgens EN 13600
Oppervlak	galvanisch vertind
Geïsoleerd	nee
Met kijkgat	nee
Geleiderklasse	voor meerdradige geleiders, bijv. klasse 2
Bevestigingsgaten	1
Trillingstest	DIN EN 61373 klasse 1 B

Toepassing, voordelen en afbakening binnen het assortiment

Klauke 9R10 is geschikt voor krachtgesloten persverbindingen op koperen geleiders met 120 mm² en M10-aansluiting. In de praktijk komt dit model vooral tot zijn recht waar een vlak contactoppervlak, goede invoerbaarheid van de geleider en een tegen corrosie beschermde contactverbinding gevraagd zijn. Typisch toepassingsgebieden zijn schakelkasten, energieverdelers, machinebouw en industriële aansluitpunten met vaste schroefverbinding.

• Montagevoordeel: De nauwkeurig bewerkte uiteinden vergemakkelijken het inschuiven van de geleider.
• Veilige bevestiging: De ringvorm verminderd het risico op onbedoeld losraken tijdens de montage.
• Voor professionele persing: Het gegloeide materiaal ondersteunt een gelijkmatige verpersing.
• Bestendig in gebruik: Het vertinde oppervlak beschermt tegen corrosie in veeleisende omgevingen.
• Praktijkgericht in schakelkastbouw: De vorm is ontworpen voor nette, compacte aansluitingen.

Vergeleken met vergelijkbare Klauke buiskabelschoenen met een ander boutmaat verandert vooral de aansluitmaat. Variants met M8 of M12 zijn zinvol als het aanwezige schroefpunt daarvan afwijkt. Ten opzichte van uitvoeringen met kijkgat ligt bij dit model de focus op de klassieke, gesloten vorm zonder kijkvenster. Dat is gepast wanneer een robuuste standaardoplossing voor persverbindingen nodig is.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld ringkabelschoenen van Cembre, Weidmüller of Phoenix Contact. Verschillen zitten daar vaak in het assortiment, in de markering, in speciale geometrieën of in de goedkeuring voor bepaalde perssystemen. Voor de compatibiliteit zijn vooral geleiderdoorsnede, gatmaat, materiaal en de passende krimptechniek doorslaggevend. Bij vervanging of gemengd gebruik moet daarom altijd worden gelet op identieke aansluitgegevens en een geschikte persvorm.

Materiaal, bescherming en normconforme uitvoering in detail

De buiskabelschoen is als standaarduitvoering voor Cu-geleiders ontworpen en combineert een goede geleidbaarheid met een hoge praktisch bruikbaarheid bij de montage. Het gebruikte koper volgens EN 13600 vormt de basis voor een betrouwbare elektrisch verbinding. De galvanisch vertinning verbetert de bescherming tegen corrosie en ondersteunt een blijvend schone contactzone. Juist in omgevingen met wisselende bedrijfsomstandigheden is dit een belangrijk voordeel.

Extra meerwaarde biedt de trillingsgeteste uitvoering volgens DIN EN 61373 klasse 1 B. Daardoor is het onderdeel ook geschikt voor toepassingen waarbij aansluitingen mechanisch belast kunnen worden. Het vlakke contactoppervlak verbetert het contact op de aansluiting, terwijl de artikelmarkering de eenduidige toewijzing in het dagelijkse werk vergemakkelijkt. Zo ontstaat een doordachte verbindingsoplossing voor professionele elektrowerkzaamheden met hoge eisen aan kwaliteit, pasnauwkeurigheid en bedrijfszekerheid.

Toepassingsgebieden

• Schakelkastbouw: Voor veilige aansluitingen op verzamelrails, klempunten en apparaten.
• Energieverdeling: Geschikt voor krachtige Cu-geleiders met vaste schroefverbinding.
• Machinebouw: Geschikt voor robuuste elektrisch aansluitingen in installaties en machines.
• Industriële installaties: Goede keuze bij tegen corrosie beschermde contactverbinding en hoge belastbaarheid.
• Onderhoud en retrofit: Zinvol bij het vervangen van passende ringkabelschoenen op bestaande M10-aansluitingen.

De Klauke buiskabelschoen 9R10 is een professionele keuze voor iedereen die meerdradige koperen geleiders veilig, netjes en duurzaam op M10-aansluitpunten wil verbinden.
