Description

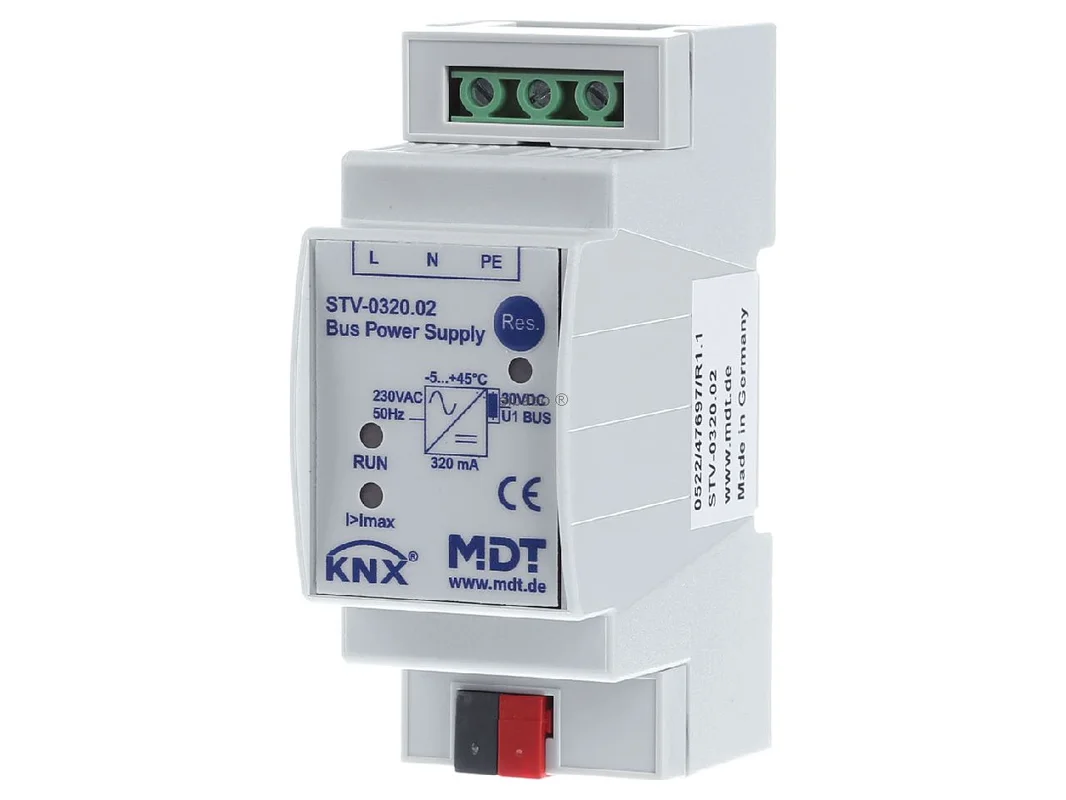

Busvoeding, 320 / 640mA voor KNX domotica STV-0320.02 – MDT – 4251916100063:

De MDT KNX busvoeding met smoorspoel 320mA diagnosefunctie REG 4TE STV-0320.02 is de betrouwbare basis voor een stabiele KNX-lijn in woningbouw en utiliteitsbouw. Ze voedt de KNX-bus met een constante gelijkspanning en legt daarmee de basis voor een veilige communicatie van alle busapparaten. Dankzij geïntegreerde smoorspoel, diagnoseweergave en beveiligingsfuncties is het apparaat ideaal voor professionele installaties met hoge eisen aan bedrijfszekerheid en overzicht in de verdeler.

Stabiele KNX-energie voor een veilige en duidelijke systeemstructuur

De busvoeding is ontworpen voor montage op een DIN-rail in de verdeling en voedt één KNX-lijn met maximaal 320 mA nominale stroom. Ze werkt met 230 V AC aan de primaire zijde en levert op de bus een gestabiliseerde spanning van 30 V DC. De geïntegreerde smoorspoel ondersteunt een nette opbouw van de lijn en zorgt voor een normconforme werking in het KNX-systeem.

Bijzonder praktisch is de LED-diagnose op de voorzijde van het apparaat. Die toont busreset, normaal bedrijf en overbelasting duidelijk aan. Zo kunnen toestanden bij inbedrijfname, service en foutopsporing snel worden herkend. Kortsluitvastheid, overbelastingsbeveiliging en temperatuurbewaking met uitschakeling bij overtemperatuur verhogen de bedrijfszekerheid in het dagelijkse gebruik.

Producthighlights voordelen

• Geschikt voor KNX TP: Stabiele voeding van een KNX-lijn voor betrouwbare buscommunicatie.
• Geïntegreerde smoorspoel: Geen aparte smoorspoel nodig, ideaal voor een nette lijnopbouw.
• 320 mA nominale stroom: Geschikt voor kleine tot middelgrote KNX-lijnen met een solide vermogensreserve.
• diagnose via LED: Weergave voor busreset, normaal bedrijf en overbelasting direct op het apparaat.
• Hoge bedrijfszekerheid: Kortsluitvast en overbelastingsbestendig voor de veeleisende dagelijkse praktijk in de verdeler.
• Thermische beveiliging: Uitschakeling bij overtemperatuur beschermt apparaat en installatie.
• DIN-railmontage: Snelle installatie in de schakelkast of in de onderverdeling.
• Voor professionals in het KNX-bereik: Zeer geschikt voor woonhuizen, kantoren en functionele utiliteitsgebouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX busvoeding met smoorspoel 320mA diagnosefunctie REG 4TE STV-0320.02
EAN	4251916100063
Catalogus	Voeding
Bussysteem	KNX
Andere bussystemen	geen
Montagewijze	REG, DIN-rail
Breedte in module-eenheden	2 TE
Met LED-weergave	ja
Aantal geïntegreerde smoorspoelen	1
Aantal voedbare lijnen	1
Voedingsspanning	230 V AC
Busspanning	30 V DC, gestabiliseerd
Secundaire spanning	29 V
Max. uitgangsstroom	320 mA
Nominale stroom	320 mA
Continue stroom	480 mA
Piekstroom	640 mA
Beveiligingsfuncties	Kortsluitvast, overbelastingsbestendig, temperatuurbewaking
Statusweergave	LED voor busreset, normaal bedrijf en overbelasting
Beschermingsgraad	IP20
Toepassingsgebied	Droge binnenruimtes, verdeling, schakelkast

Praktische voordelen, systeemvergelijking en slimme ETS-tips voor KNX-lijnen

Deze voeding is bijzonder geschikt voor KNX-lijnen met een overzichtelijk tot gemiddeld aantal deelnemers, waarbij een compacte en nette oplossing gevraagd is. De geïntegreerde smoorspoel bespaart extra apparaten in de verdeler en vereenvoudigt de planning. Door de duidelijke LED-diagnose kunnen bustoestanden snel worden vastgesteld, wat vooral bij servicebezoeken en bij de eerste inbedrijfname tijd bespaart.

Binnen het MDT-assortiment is dit apparaat de juiste keuze wanneer één enkele lijn veilig met 320 mA moet worden gevoed. Kleinere varianten met een lagere stroomsterkte zijn eerder geschikt voor zeer compacte lijnen met weinig busbelasting. Krachtigere MDT-voedingen met 640 mA bieden meer reserves voor grotere lijnen, veel sensoren, actoren of extra telegrambelasting. In de praktijk betekent dat: 320 mA is ideaal voor economische en slanke lijnen, 640 mA eerder voor grotere projecten met uitbreidingsreserve.

In direct gebruik onderscheidt dit model zich vooral door zijn balans tussen compactheid, diagnose en voldoende vermogen voor veel standaardprojecten. Wie slechts weinig deelnemers in een lijn plant, kan met kleinere voedingen ruimte en budget optimaliseren. Wie daarentegen omvangrijke lijnen met veel apparaten, distoneelstuks of frequente telegrammen opbouwt, kiest binnen de MDT-reeks beter voor een krachtiger model.

• Stabiele busvoeding voor een nette KNX-communicatie in het dagelijks gebruik.
• Geïntegreerde smoorspoel vermindert de planningsinspanning in de verdeler.
• LED-diagnose vereenvoudigt onderhoud, foutbeeld en snelle visuele controle.
• Beveiliging bij kortsluiting, overbelasting en te hoge temperatuur.
• Geschikt voor woningbouw, kantoorruimtes en functionele bedrijfsprojecten.
• Compacte opbouw voor nette en efficiënte verdelingen.

Vergeleken met een MDT KNX-busvoeding met 160 mA biedt deze uitvoering duidelijk meer vermogensreserve en is daarmee beter geschikt voor lijnen met een hoger aantal apparaten. Vergeleken met een MDT-variant met 640 mA is ze compacter en vaak de economischere keuze wanneer geen grote reserve nodig is. Zo kan de stroomvoorziening gericht op de werkelijke lijnbelasting worden afgestemd.

Een 160 mA-oplossing wordt meestal ingezet in zeer kleine KNX-deelinstallaties of testopstellingen. De 320 mA-klasse past zeer goed bij klassieke eengezinswoningen, verdiepingen of duidelijk gescheiden lijnen met een normale deelnemersdichtheid. Een 640 mA-voeding wordt eerder aanbevolen voor omvangrijke installaties, bijvoorbeeld bij veel tastsensoren, actoren, logica-apparaten of bij geplande uitbreiding van de lijn.

Vergelijkbare KNX-busvoedingen zijn onder andere verkrijgbaar van ABB, Hager en Siemens. Deze apparaten vervullen eveneens de taak van een stabiele busvoeding van een KNX-lijn en zijn in principe integreerbaar in KNX-installaties. Verschillen zitten vaak in de omvang van de diagnose, bouwvorm, stroomreserve en in de vormgeving van de statusweergave. MDT scoort hier met duidelijke LED-diagnose, compacte opbouw en een praktijkgerichte uitvoering voor veel standaardlijnen.

De voeding zelf wordt in ETS in de regel niet geparametreerd zoals een klassieke sensor of actor, maar is van centraal belang voor een stabiele projectstructuur. In de praktijk loont het om het werkelijke aantal deelnemers en de verwachte busbelasting al bij de lijnplanning zorgvuldig te controleren. Worden veel apparaten met een hoge telegramsnelheid gebruikt, dan moet vroeg worden beslist of 320 mA volstaat of dat een zwaardere voeding zinvol is.

Een praktijkgericht voorbeeld: In een lijn met tastsensoren, schakelactoren, dimactoren en een weerstation moet na de inbedrijfname worden gecontroleerd of bij belastingspieken of tijdens het downloaden stabiele omstandigheden aanwezig zijn. Geeft de LED een overbelasting aan, dan moet de lijnplanning worden herzien. Zinvol is ook een duidelijke structuur van de groepsadressen, zodat diagnose en foutopsporing niet alleen logisch in ETS, maar ook fysiek aan de lijn snel navolgbaar blijven.

Bij servicegevallen helpt een eenvoudige routine: Controleer eerst de status van de LED’s, beoordeel vervolgens de busbelasting en het aantal deelnemers, en scheid daarna de voeding van de lijn van mogelijke bedradingsfouten of kortsluitingen. Deze werkwijze bespaart tijd en verhoogt de veiligheid bij foutopsporing in het lopende project.

Met deze busvoeding kiest u voor een doordachte oplossing voor een stabiele KNX-infrastructuur. Het apparaat combineert nette busvoeding, geïntegreerde smoorspoel en duidelijke diagnose in één compacte eenheid voor de verdeling. Zo creëert u een belastbare basis voor sensoren, actoren en automatiseringsfuncties in het volledige KNX-systeem.

Wie op zoek is naar een robuuste, overzichtelijke en praktijkgerichte voeding voor een KNX-lijn, maakt hier een sterke keuze. Ideaal voor professionele elektrische planning, moderne gebouwautomatisering en een duurzaam veilige werking.
