Description

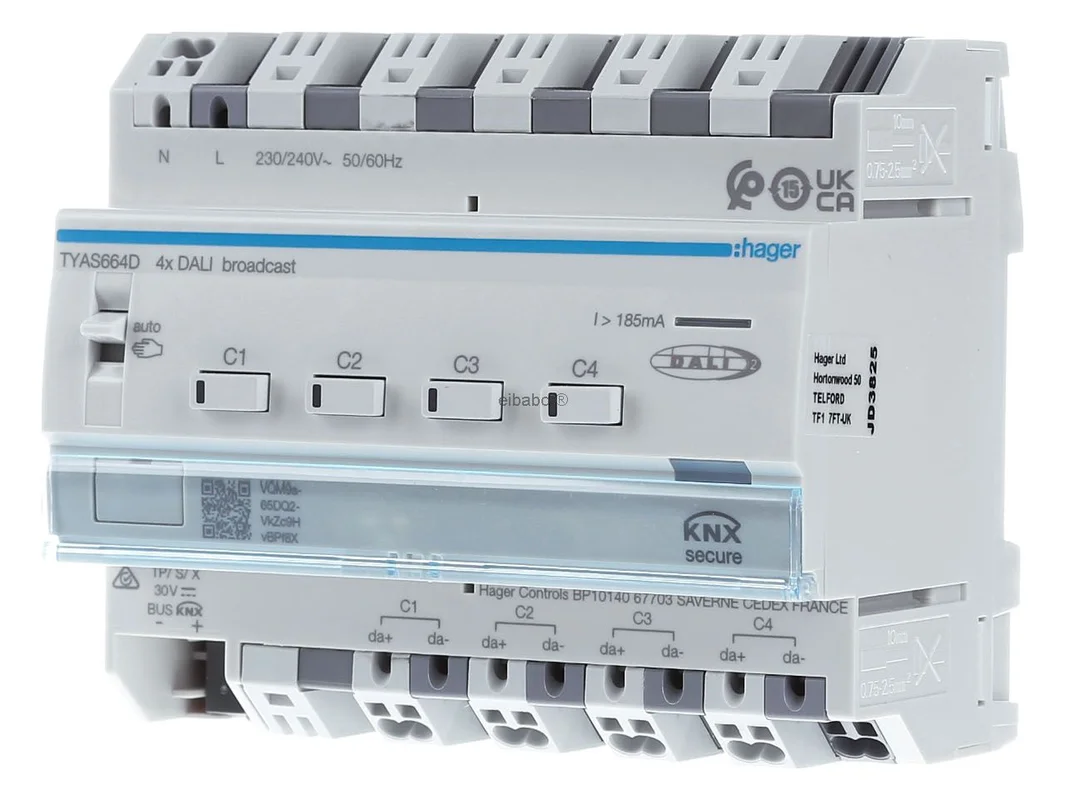

DALI actuator 4f, KNX Secure Broadcast TYAS664D – Hager – TYAS664D – 3250610050378:

De Hager KNX DALI-2 actor 4-voudig Broadcast Secure RGB(T)W TYAS664D is een krachtige interface voor moderne lichtregeling in intelligente gebouwautomatisering. Als systeemoplossing uit het segment interface-media-gateway verbindt het apparaat KNX en DALI-2 op efficiënte wijze en maakt het een nauwkeurige, comfortabele en veilige aansturing van veeleisende verlichtingsinstallaties mogelijk.

Met vier broadcast-kanalen, KNX Secure en ondersteuning van RGB(T)W-verlichtingssystemen is de actor ideaal voor kantoorruimtes, utiliteitsgebouwen en hoogwaardige woonprojecten. Schakelen, dimmen, kleurregeling, kleurtemperatuur en scènes kunnen flexibel worden gerealiseerd. De eenvoudige inbedrijfstelling via ETS of easy vergemakkelijkt de projectering en bespaart tijd bij planning en exploitatie.

Nauwkeurige lichtregeling voor KNX en DALI-2 in het slimme gebouw

De actor is ontworpen voor de comfortabele regeling van DALI-armaturen in KNX-installaties. Per kanaal worden broadcast-functies gebruikt, waardoor typische verlichtingstaken snel en duidelijk gestructureerd kunnen worden uitgevoerd. Vooral bij RGB(T)W-toepassingen komt de kracht van het apparaat tot zijn recht, omdat naast klassiek dimmen ook kleur en lichtsfeer nauwkeurig kunnen worden geregeld.

Dankzij KNX Secure is het model bovendien geschikt voor projecten met hogere eisen aan datacommunicatie. In combinatie met scènes, tijdfuncties, gedwongen besturing en diagnose ontstaat een toekomstbestendige oplossing voor lichtcomfort, energie-efficiëntie en een harmonieuze ruimtebeleving.

Producthighlights voordelen

• 4 broadcast-kanalen: Gestructureerde lichtregeling voor meerdere DALI-gebieden in één KNX-installatie.
• DALI-2 koppeling: Moderne integratie van DALI-armaturen voor professionele lichtconcepten.
• KNX Secure: Beveiligde communicatie voor gevoelige projecten in woningbouw en utiliteit.
• RGB(T)W-ondersteuning: Geschikt voor kleurrijke lichtwerelden en dynamische witregeling.
• Nauwkeurig dimmen: Fijne helderheidsregeling voor comfort, sfeer en efficiëntie.
• Scènemanagement: Lichtbeelden kunnen gericht worden opgeslagen en opgeroepen.
• Flexibele functies: Schakelen, relatief dimmen, absoluut dimmen en preset-functies in één apparaat.
• diagnose en logica: Handig voor service, onderhoud en stabiele installatieprocessen.
• ETS en easy: Passend voor klassieke KNX-planning en snelle projectrealisatie.
• DIN-railmontage: Ontworpen voor een nette integratie in de verdeler.

Intelligente functies voor licht, scène en kleurregeling

• Kleurrijke lichtsfeer: Ideaal voor RGBW of Tunable White in vergaderruimte, lounge of woonruimte.
• Centrale commando’s: Meerdere armaturen per kanaal kunnen gezamenlijk worden aangestuurd.
• Scènebedrijf: Vooraf gedefinieerde lichtwaarden voor werk, ontvangst, avondlicht of reiniging.
• Gedwongen besturing: Zinvol voor centrale voorschriften in utiliteit en projectbouw.
• Veiligheids-uit: Praktisch voor gedefinieerde toestanden bij bijzondere bedrijfsomstandigheden.
• Tijdschakelfuncties: Ondersteunt geautomatiseerde processen in de dagelijkse werking.
• Bedrijfsurenteller: Handig voor onderhoudsplanning en installatieoverzicht.
• Min.- en max.-dimwaarden: Aanpassing aan armatuurkarakteristiek en gewenste lichtwerking.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX DALI-2 actor 4-voudig Broadcast Secure RGB(T)W TYAS664D
EAN	3250610050378
Catalogusbereik	Interface-media-gateway
Bussysteem	KNX met DALI-2 koppeling
Functie	KNX/DALI-2 actor, 4-voudig, Broadcast, KNX Secure, easy, RGB(T)W
Aantal kanalen	4
Max. aantal apparaten per kanaal	24
Bedrijfsspanning	230 tot 240 V AC
Bedrijfsspanning via bus	21 tot 32 V
Montagetype	REG voor DIN-rail
Breedte in module-eenheden	6
Breedte	44 mm
Diepte	43 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 tot 45 °C
Parametrering	ETS, easy
LED-indicatie	Ja
webserver	Nee
Vermogensopname	0,9 W

Efficiënte DALI-2 lichtintegratie met veilige KNX-communicatie

In projecten met dynamisch gekleurde verlichting, Tunable White of klassieke dimregeling biedt dit apparaat een overtuigende combinatie van functionaliteit, overzicht en hoge systeemveiligheid. De 4-voudige opbouw is ideaal wanneer meerdere lichtzones duidelijk gescheiden, maar toch centraal in een KNX-concept moeten worden geïntegreerd. Dat ondersteunt een overzichtelijke planning in conferentieruimtes, verkoopruimtes, gangen, woonzones of representatieve gebieden.

Een groot voordeel ligt in de combinatie van het broadcast-principe en RGB(T)W-capaciteit. Daardoor kunnen lichtbeelden snel worden gerealiseerd zonder onnodige complexiteit in het dagelijks gebruik. Voor planners en integratoren is bovendien de ondersteuning van ETS en easy aantrekkelijk, omdat zowel klassiek gestructureerde KNX-projecten als slankere oplossingen efficiënt kunnen worden gerealiseerd.

• Geschikt voor gekleurde armaturen en dynamisch wit in moderne lichtconcepten.
• Duidelijke indeling van maximaal vier lichtgebieden via eigen broadcast-kanalen.
• Zeer goede oplossing voor kantoren, hotels, verkoopruimtes en hoogwaardige woonomgevingen.
• Handig bij verbouwingen en nieuwe installaties met KNX als centrale automatiseringsbasis.
• Veilige gegevensuitwisseling via KNX Secure voor gevoelige gebouwomgevingen.
• Comfortabele realisatie van scènes, centrale functies en setpoint-instellingen.
• Geringe ruimtebehoefte in de verdeler door compact REG-formaat.

Binnen het Hager-programma positioneert het model zich als gespecialiseerde KNX DALI-2 actor met broadcast-functie en focus op RGB(T)W. Eenvoudigere DALI-actoren van de fabrikant zonder Secure of zonder uitgebreide referentie naar gekleurd licht zijn eerder geschikt voor pure aan-uit- of standaard dimtaken. Dit apparaat is daarentegen duidelijk ontworpen voor meer veeleisende lichtscènes en moderne armatuurtypen.

Vergeleken met een klassieke KNX universele dimactor van Hager, bijvoorbeeld voor direct aangesloten dimbare belastingen, werkt deze actor niet aan de lastzijde van het armatuur, maar als brug tussen KNX en DALI. Dat biedt voordelen bij professionele DALI-armaturen, bij centrale lichtgroepen en bij toepassingen waarin kleurtemperatuur of kleurwaarde een belangrijke rol spelen.

Een conventionele KNX-dimactor van Hager is passend wanneer armaturen direct via faseaansnijding of faseafsnijding worden geregeld. De hier beschreven actor is de betere keuze wanneer DALI-geschikte voorschakelapparaten of DALI-2-armaturen worden gebruikt. Dat geldt vooral voor grotere verlichtingsinstallaties, utiliteitsprojecten en architecturale verlichting.

Waar pure schakelactoren alleen aan en uit leveren, maakt dit apparaat daarnaast fijne helderheidswaarden, scènelogica en de aansturing van kleur en wittint mogelijk. Bij RGB(T)W-armaturen is dat een duidelijk praktisch voordeel, omdat licht niet alleen functioneel, maar ook sfeervol kan worden gepland.

Vergelijkbare oplossingen zijn onder andere te vinden bij ABB, Theben en Siemens. ABB biedt binnen de KNX-omgeving eveneens DALI-gateways met een breed functiespectrum, vaak met sterke focus op grote utiliteitsprojecten en gedifferentieerde DALI-structuren. Theben is vaak interessant wanneer een bijzonder overzichtelijke parametrering en praktijkgerichte lichtfuncties gevraagd zijn. Siemens richt zich met vergelijkbare apparaten vaak op technisch consistente projectoplossingen met nauwe integratie in grotere gebouwsystemen.

Essentiële verschillen liggen meestal in de ETS-applicatie, in de diepgang van de diagnose, in de omgang met kleurregeling en in de projectfilosofie van de betreffende fabrikant. Voor KNX blijft de basisintegratie systeemmatig goed planbaar, maar bedieningslogica, objectstructuur en detailfuncties kunnen in de praktijk duidelijk verschillen.

In ETS is het raadzaam om de vier kanalen vanaf het begin duidelijk naar ruimte of gebruik te benoemen, bijvoorbeeld “Vergadering”, “Ontvangst”, “Open Space” en “Lounge”. Zo blijven groepsadressen, terugmeldingen en scènes overzichtelijk. Voor RGB(T)W-projecten is een duidelijke scheiding van schakelobject, dimwaarde, kleurwaarde en scène-oproep in de groepsstructuur bijzonder nuttig.

Praktisch is om een hoofdgroep per functie aan te maken, bijvoorbeeld schakelen, dimmen, kleur, scènes en status. In een conferentieruimte kan een 1-bit object voor aan-uit, een 1-byte object voor helderheid en een apart object voor kleurtemperatuur worden gebruikt. Zo kunnen bedrijfsmodi zoals “Presentatie”, “Meeting” of “Reiniging” eenvoudig als scènes worden weergegeven.

Voor open kantoorruimtes is per kanaal een centrale daglichtscène aan te bevelen, aangevuld met een handmatige overregeling via een tastsensor. In lounges of ontvangstruimtes kunnen kleurwisselingen en warme wittinten via vaste scènes worden opgeslagen, zodat gebruikers niet met afzonderlijke waarden hoeven te werken. Zinvol is bovendien om min.- en max.-dimwaarden passend bij het armatuur in te stellen, zodat ook in het onderste bereik een rustig dimgedrag wordt bereikt.

Bij service en diagnose loont het om statusobjecten consequent op eigen groepsadressen te plaatsen. Zo kunnen storingen, centrale commando’s en terugmeldingen duidelijk van elkaar worden gescheiden. In projecten met Secure moet al vroeg worden gecontroleerd of alle betrokken apparaten correct in de veilige communicatie zijn geïntegreerd, zodat de inbedrijfstelling zonder nabewerking verloopt.

Wie op zoek is naar een moderne, veilige en veelzijdige KNX DALI-2-oplossing voor professionele verlichting, maakt met de Hager KNX DALI-2 actor 4-voudig Broadcast Secure RGB(T)W TYAS664D een sterke keuze. Het apparaat combineert nauwkeurige lichtregeling, flexibele scènes en dynamische kleurmogelijkheden met een praktijkgerichte inbedrijfstelling en hoge integratieveiligheid.

Of het nu gaat om slimme woningbouw, kantoor of het hogere projectsegment: deze actor creëert de basis voor licht dat niet alleen functioneert, maar ruimtes ook zichtbaar opwaardeert. Zo wordt technische regeling een echte comfortwinst met een duidelijk toekomstperspectief.
