Description

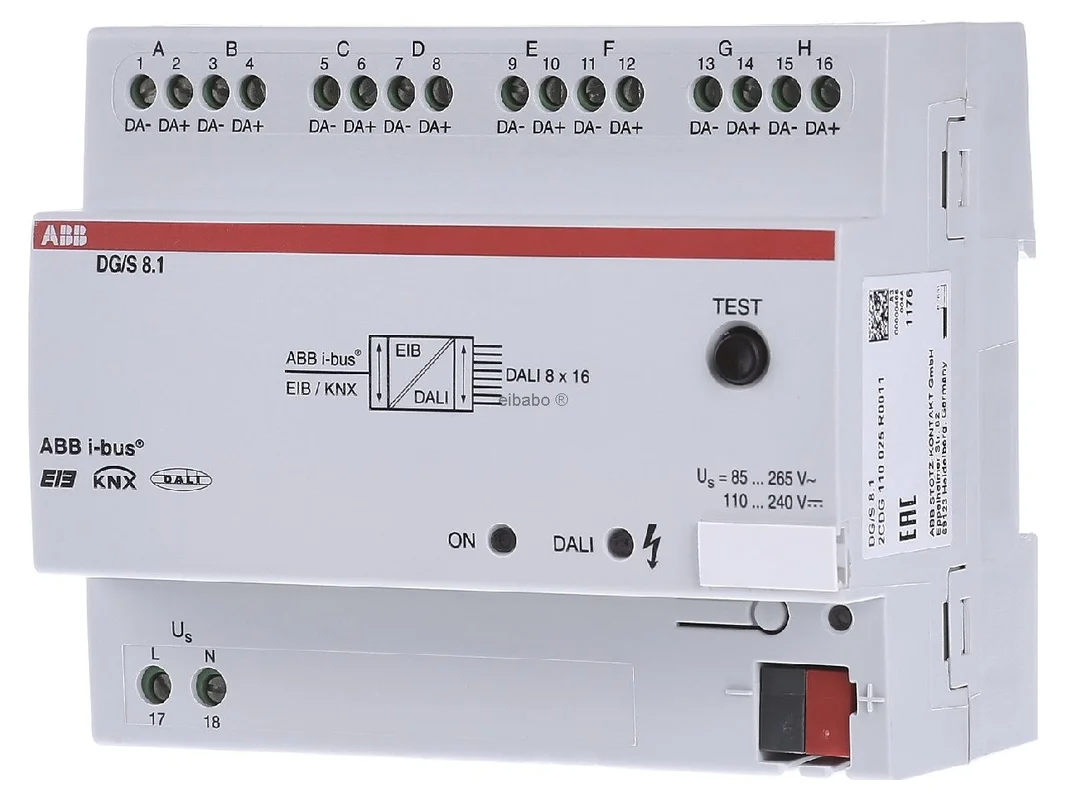

DALI-gateway 8-voudig – KNX lichtsysteem interface DG/S 8.1 – ABB – 2CDG110025R0011 – 4016779585828:

De ABB KNX DALI-gateway 8-voudig REG met geïntegreerde DALI-voeding DG/S 8.1 is een krachtige interface voor comfortabele lichtsturing in moderne KNX-installaties. Als Single-Master DALI-controller volgens DALI en DALI-2 verbindt het KNX met maximaal 128 DALI-bedrijfsapparaten en maakt het een duidelijke, kanaalgerichte besturing mogelijk voor veeleisende lichtconcepten in woningbouw, utiliteitsbouw en commercieel gebruik.

Nauwkeurige lichtsturing met 8 onafhankelijke DALI-kanalen

Met acht van elkaar onafhankelijke DALI-kanalen stuurt de gateway per kanaal maximaal 16 standaard DALI-deelnemers van het type DT0 aan. Functies zoals schakelen, dimmen, waarde-instelling en terugmeldingen van lamp- en EVG-fouten zijn per kanaal beschikbaar. De geïntegreerde DALI-voeding vermindert de inspanning bij de planning en maakt het apparaat tot een efficiënte oplossing voor gestructureerde KNX-lichtsystemen.

Producthighlights voordelen

• 8 DALI-kanalen: Afzonderlijke lichtgroepen kunnen duidelijk en onafhankelijk worden gestructureerd.
• Tot 128 deelnemers: Hoog aantal kanalen voor grote lichtinstallaties met veel bedrijfsapparaten.
• Geïntegreerde DALI-voeding: Geen aparte voeding voor de DALI-lijn nodig.
• Single-Master-concept: Stabiele en duidelijke systeemstructuur voor klassieke DALI-lichtsturing.
• DALI en DALI-2: Geschikt voor veel actuele standaard DALI-apparaten van het type DT0.
• Zonder individuele adressering: De inbedrijfstelling wordt duidelijk vereenvoudigd en versneld.
• 16 lichtscènes: Flexibele lichtsferen voor kantoor, gang, bespreking of woonruimte.
• Inbrandfunctie: Ondersteunt de correcte inbedrijfstelling van nieuwe lichtbronnen.
• Foutterugmelding per kanaal: Snelle diagnose bij lamp- of EVG-storingen.
• REG-uitvoering: Ideaal voor montage in de verdeler op de DIN-rail.

Intelligente functies voor KNX en DALI in het dagelijks gebruik

• Schakelen en dimmen: Lichtgroepen kunnen fijn worden afgestemd en naar behoefte worden geregeld.
• Waarde instellen: Helderheidswaarden kunnen gericht via KNX worden ingesteld.
• Scènebedrijf: Tot 16 lichtscènes creëren passende sferen voor elk gebruik.
• Terugmeldingen: Storingen aan lamp of EVG worden per kanaal herkend.
• Eenvoudige projectering: Geen inspanning door DALI-individuele adressering van de bedrijfsapparaten.
• Duidelijke groepsvorming: Bijzonder geschikt voor verdiepingen, zones en functionele gebieden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX DALI-gateway 8-voudig REG met geïntegreerde DALI-voeding DG/S 8.1 2CDG110025R0011
EAN	4016779585828
Catalogus	Interface-media-gateway
Bussysteem	KNX
Apparaattype	DALI-gateway, Single-Master-controller
DALI-standaard	DALI volgens EN 62386, geschikt voor DALI en DALI-2
Aantal DALI-kanalen	8 onafhankelijk van elkaar
Deelnemers per kanaal	max. 16 DALI-bedrijfsapparaten
Totaal aantal deelnemers	max. 128 standaard DALI-deelnemers DT0
DALI-voeding	geïntegreerd
Functies per kanaal	Schakelen, dimmen, waarde instellen, lamp- en EVG-foutterugmelding
Lichtscènes	16 instelbare scènes
Extra functie	instelbare inbrandtijd van lampen
Montagetype	REG, DIN-rail montage in de verdeler
Bijzonderheid	geen adressering of inbedrijfstelling van de DALI-bedrijfsapparaten vereist

Efficiënte KNX-lichtintegratie voor gestructureerde DALI-projecten

Deze gateway is ideaal voor projecten waarin meerdere lichtgroepen netjes gescheiden en toch centraal via KNX aangestuurd moeten worden. De acht DALI-kanalen bieden duidelijke voordelen bij verdiepingsoplossingen, gangzones, kantoorruimtes of grotere woonobjecten. Door af te zien van individuele adressering van de DALI-bedrijfsapparaten wordt de inbedrijfstelling aanzienlijk vereenvoudigd. Dat bespaart tijd bij de parametrering en verlaagt de complexiteit in de projectpraktijk.

Bijzonder praktijkgericht is de kanaalgebonden kijk op de lichtinstallatie. Elke groep kan afzonderlijk worden geschakeld, gedimd en bewaakt. Daarmee is het apparaat vooral geschikt voor toepassingen waarbij een logische indeling naar ruimte, gebruik of gebied centraal staat. De geïntegreerde DALI-voeding vereenvoudigt bovendien de opbouw van het systeem en vermindert extra componenten in de schakelkast.

• Zeer goede oplossing voor lichtgroepen met vaste kanaalstructuur.
• Snelle inbedrijfstelling door gebruik zonder DALI-individuele adressering.
• Nette scheiding van maximaal acht verlichtingszones binnen een KNX-installatie.
• Ideaal voor projecten met hoge eisen aan overzicht en onderhoudsvriendelijkheid.
• Foutmeldingen per kanaal vergemakkelijken service en diagnose tijdens het gebruik.
• Scènes en dimfuncties verhogen comfort en energie-efficiëntie.

Binnen het ABB-programma is dit apparaat vooral interessant wanneer een klassieke, kanaalgebonden DALI-sturing gevraagd is. Ten opzichte van eenvoudigere varianten met minder DALI-uitgangen biedt de 8-voudige uitvoering duidelijk meer flexibiliteit voor grotere lichtprojecten. Dat is voordelig wanneer meerdere ruimtes of functionele zones centraal via een verdeler georganiseerd moeten worden.

In vergelijking met modernere ABB DALI-gateways met uitgebreide individuele apparaatbeheer ligt de kracht van deze uitvoering in de eenvoudige structuur. Wie geen complexe adresseringslogica of geen individuele aansturing per armatuur nodig heeft, profiteert hier van een snelle en duidelijke projectrealisatie. Voor veel standaardtaken in de utiliteitsbouw is dat juist een groot pluspunt.

Terwijl nieuwere of sterker objectgeoriënteerde DALI-gateways vaak zijn ontworpen voor fijnmazige armatuursturing met uitgebreide DALI-2-functies, werkt deze uitvoering bewust kanaalgericht. Dat maakt haar bijzonder passend voor toepassingen met vaste lichtgroepen, zoals gangen, klaslokalen, open-space zones of technische ruimtes.

Wanneer in het project afzonderlijke DALI-armaturen individueel geadresseerd, op sensorbasis geëvalueerd of zeer fijn logisch gekoppeld moeten worden, kan een complexere gateway in het voordeel zijn. Als echter overzicht, stabiliteit en een snelle inbedrijfstelling voorop staan, is deze 8-voudige oplossing vaak de economischere keuze.

Vergelijkbare oplossingen van andere gerenommeerde fabrikanten zijn bijvoorbeeld DALI-gateways van Siemens, MDT of Jung voor de KNX-lichtintegratie. De belangrijkste verschillen liggen meestal in de manier van parametrering, de diepte van de DALI-2-ondersteuning en in de vraag of er eerder kanaalgericht of armatuurgericht wordt gewerkt.

• Siemens: vaak sterk gericht op commerciële gebouwautomatisering en systeemintegratie.
• MDT: vaak met zeer ETS-nabije parametrering en een brede functionaliteit voor scènes en logica.
• Jung: interessant bij projecten met focus op merkintegratie in de KNX-omgeving.

Voor de compatibiliteit in het KNX-systeem is doorslaggevend hoe de groepsadressen, terugmeldingen en scènes zijn opgebouwd. Op het gebied van gestandaardiseerde KNX-telegrammen is de integratie in de regel goed uitvoerbaar. Verschillen tonen zich eerder in de details van de applicatie en in de omvang van de DALI-functionaliteit.

In ETS is het aan te raden om de acht kanalen vanaf het begin eenduidig naar ruimte of gebruik te benoemen, bijvoorbeeld „Gang Noord”, „Kantoor 1”, „Bespreking”, „Ontvangst” of „Showroom”. Zo blijft de groepsstructuur ook in grotere projecten overzichtelijk. Voor elke lichtgroep moeten schakelen, dimmen, waarde-instelling en status duidelijk gescheiden groepsadressen krijgen.

Een praktijkgericht voorbeeld is de opdeling in hoofdlicht, accentlicht en verkeerslicht over meerdere kanalen. Zo kan overdag een heldere werklichtscène actief zijn, terwijl ’s avonds alleen een gedimde scène voor oriëntatie wordt gebruikt. De 16 geïntegreerde lichtscènes zijn ideaal om vaste gebruiksprofielen af te beelden.

Voor service en onderhoud is het zinvol om foutmeldingen per kanaal op eigen meldadressen te plaatsen. Zo kunnen storingen in de visualisatie of in het gebouwbeheer snel worden toegewezen. Bij renovaties of bij de overstap van 1 tot 10 V naar KNX met DALI is de eenvoudige kanaalstructuur bijzonder nuttig, omdat deze goed aansluit bij klassieke installatielogica.

Wie een betrouwbare, overzichtelijke en praktijkgerichte oplossing voor de KNX DALI-koppeling zoekt, maakt met deze 8-voudige uitvoering een zeer goede keuze. Het apparaat combineert eenvoudige inbedrijfstelling met een hoog aantal kanalen, geïntegreerde DALI-voeding en degelijke diagnosefuncties. Zo ontstaan moderne lichtinstallaties die comfortabel te bedienen, netjes te structureren en efficiënt te gebruiken zijn.

Kies voor een professionele ABB-oplossing voor veeleisende KNX-lichtprojecten en leg de basis voor flexibele, stabiele en toekomstgerichte verlichtingsconcepten.
