Description

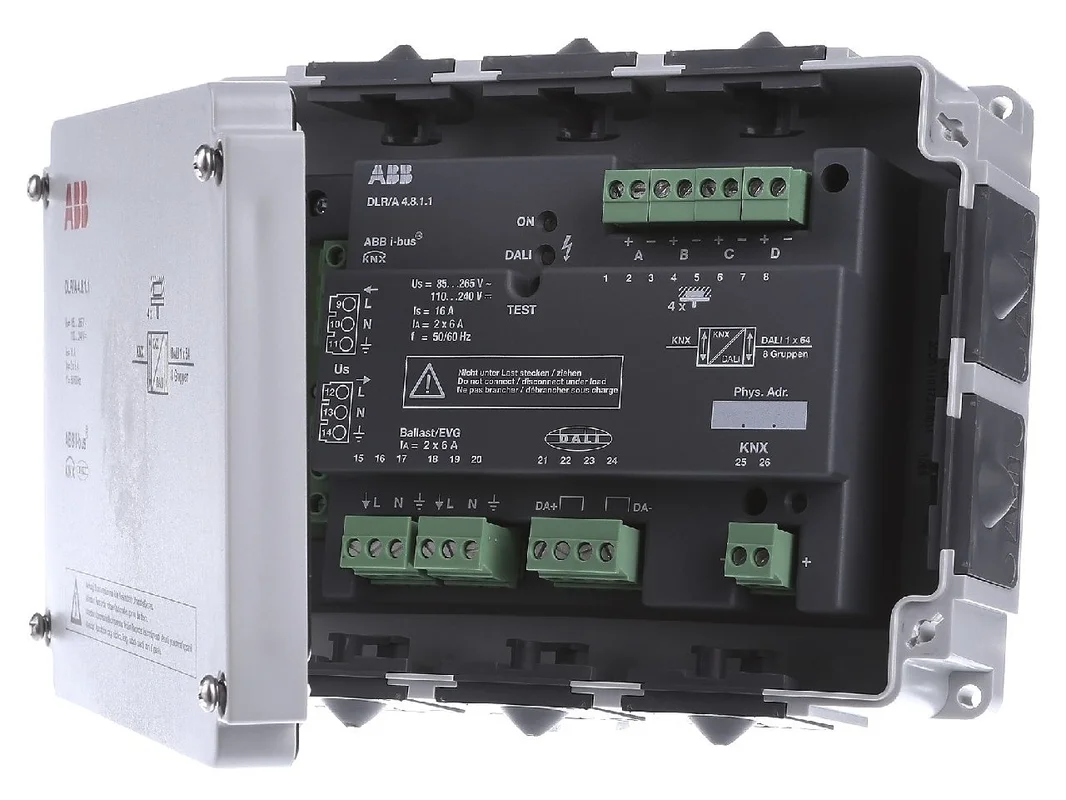

DALI-lichtcontroller 4-voudig opbouwmontage – KNX lichtsysteem interface DLR/A4.8.1.1 – ABB – 2CDG110172R0011 – 4016779882378:

De ABB DALI-lichtregelaar 4-voudig opbouw KNX DALI 8 verlichtingsgroepen 64 DALI-deelnemers DLR/A4.8.1.1 2CDG110172R0011 is een krachtige oplossing voor de centrale lichtsturing in moderne KNX-installaties. Het opbouwapparaat schakelt en dimt tot 8 onafhankelijke verlichtingsgroepen en integreert tot 64 DALI-deelnemers op één DALI-stuuruitgang. Daarmee is het systeem ideaal voor kantoren, utiliteitsgebouwen, onderwijsinstellingen en veeleisende woonprojecten met hoge flexibiliteit in de lichtregeling.

ABB DALI-lichtregelaar 4-voudig opbouw voor slimme KNX-lichtsturing

Het apparaat is bijzonder sterk overal waar DALI-verlichting efficiënt, nauwkeurig en disciplines-overstijgend via KNX moet worden aangestuurd. In combinatie met maximaal 4 lichtsensoren LF/U 2.1 kan een constante lichtregeling worden gerealiseerd die het energieverbruik verlaagt en tegelijkertijd het visuele comfort verbetert. Traplichtfunctie, master-slavebedrijf en uitgebreide storingsmeldingen over EVG en lampfouten vergroten het nut in de dagelijkse werking aanzienlijk.

Producthighlights voordelen

• 8 verlichtingsgroepen: Schakelen en dimmen van meerdere verlichtingszones met hoge flexibiliteit.
• Tot 64 DALI-deelnemers: Efficiënte integratie van omvangrijke DALI-lijnen op één stuuruitgang.
• KNX-integratie: Naadloze integratie in de gebouwautomatisering voor centrale bediening en scènes.
• Constante lichtregeling: Met maximaal 4 lichtsensoren voor vraaggestuurd en energie-efficiënt licht.
• Traplichtfunctie: Praktisch voor gangen, nevenruimtes en intensief gebruikte verkeersroutes.
• Master-slavefunctie: Geschikt voor grotere lichtconcepten met afgestemd gedrag van meerdere zones.
• Storingsmeldingen via KNX: Meldt EVG- en lampfouten voor snelle diagnose en onderhoud.
• Opbouwbehuizing: Ideaal voor gebruik in verlaagde plafonds of in de verhoogde vloerruimte.
• Centrale lichtlogica: Ondersteunt energie-efficiënte en duidelijk gestructureerde lichtconcepten in het gebouw.

Intelligente lichtregeling voor efficiënte gebouwen

De DALI-lichtregelaar combineert nauwkeurige lichtsturing met moderne KNX-automatisering. Zo kunnen afzonderlijke zones, groepen en functies exact worden aangepast aan gebruik, daglicht en tijdprofielen. Juist in vergaderruimtes, kantoortuinen, gangen of verkoopruimtes ontstaan daardoor merkbare voordelen op het gebied van comfort, energiebehoefte en onderhoud.

• Vraaggestuurde verlichting: Licht wordt geregeld passend bij gebruik en helderheid.
• Meer comfort: Scènes voor werk, presentatie, reiniging of avondbedrijf zijn eenvoudig te realiseren.
• Meer transparantie: Foutmeldingen helpen bij service en instandhouding.
• Schone integratie: KNX en DALI worden in één centraal apparaat doeltreffend verbonden.
• Flexibele plaatsing: De bouwvorm vergemakkelijkt het gebruik in technische zones dicht bij de verlichting.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB DALI-lichtregelaar 4-voudig opbouw KNX DALI 8 verlichtingsgroepen 64 DALI-deelnemers DLR/A4.8.1.1 2CDG110172R0011
EAN	4016779882378
Fabrikant	ABB
Catalogus	Interface-media-gateway
Producttype	DALI-lichtregelaar
Artikelnummer	2CDG110172R0011
Type	DLR/A4.8.1.1
Bussysteem	KNX
DALI-aansluiting	1 DALI-stuuruitgang
Verlichtingsgroepen	8 onafhankelijk aanstuurbare groepen
Max. DALI-deelnemers	64
lichtsensoren	tot 4 x LF/U 2.1 aansluitbaar
Functies	Schakelen, dimmen, constante lichtregeling, traplicht, master-slave
Storingsmeldingen	EVG- en lampfouten via KNX
Montagewijze	Opbouw
Toepassingsgebied	Verlaagd plafond, verhoogde vloerruimte, centrale lichtsturing

Efficiënte DALI-lichtsturing voor KNX-projecten met hoge flexibiliteit

De ABB DALI-lichtregelaar 4-voudig opbouw KNX DALI 8 verlichtingsgroepen 64 DALI-deelnemers DLR/A4.8.1.1 2CDG110172R0011 is ontworpen voor projecten waarin veel DALI-armaturen centraal, nauwkeurig en energie-efficiënt moeten worden aangestuurd. Door de combinatie van KNX-communicatie, DALI-aansluiting en optionele constante lichtregeling is het apparaat bijzonder geschikt voor commerciële objecten, openbare gebouwen en hoogwaardige wooncomplexen.

• Schakelen en dimmen van maximaal 8 verlichtingsgroepen in slechts één centraal apparaat.
• Integratie van maximaal 64 DALI-deelnemers voor wijdvertakte lichtinstallaties.
• Constante lichtregeling met lichtsensoren om de energiebehoefte te verlagen.
• Traplichtfunctie voor tijdafhankelijke lichtsturing in verkeersruimtes.
• Master-slavebedrijf voor afgestemde lichtconcepten in meerdere zones.
• Storingsmeldingen via KNX vergemakkelijken diagnose, service en onderhoud.
• Opbouwmontage vereenvoudigt de plaatsing in technische zones.

Binnen de ABB KNX- en DALI-omgeving positioneert dit model zich als centrale oplossing voor uitgebreidere lichttaken met DALI-focus. Eenvoudigere KNX-schakel- of dimactoren van ABB zijn eerder geschikt voor conventionele belastingen zonder DALI-adressering. In tegenstelling daarmee maakt dit apparaat de gerichte aansturing van DALI-bedrijfsapparaten en de gestructureerde groepsvorming voor complexe lichtscènes mogelijk.

Ten opzichte van puur decentrale DALI-gateways of compactere interfaces biedt dit model een duidelijk voordeel wanneer diagnose, groepssturing en lichtregeling in één centrale eenheid moeten worden gebundeld. Vooral bij projecten met veel armaturen en hoge eisen aan transparantie in de werking is deze bouwvorm bijzonder doelmatig.

Terwijl klassieke ABB KNX-dimactoren rechtstreeks elektrische belastingen regelen, richt dit apparaat zich op installaties met DALI-infrastructuur. Dat is vooral zinvol wanneer EVG’s, LED-drivers of DALI-geschikte armaturen nauwkeurig moeten worden geadresseerd en in groepen georganiseerd. Voor pure schakeltaken zonder DALI is een standaard schakelactor meestal eenvoudiger. Voor complexe verlichting met scènes, terugmeldingen en daglichtafhankelijkheid is deze lichtregelaar echter duidelijk de meer geschikte keuze.

In projecten met centrale installatie in plafondholtes of technische zones komt het opbouwconcept optimaal tot zijn recht. Het verkort de afstanden tot het armatuur en ondersteunt een schone structuur bij de uitbouw van grote lichtzones.

Vergelijkbare oplossingen zijn onder andere afkomstig van Siemens, Theben en Schneider Electric. Deze fabrikanten bieden eveneens KNX DALI-gateways of lichtcontrollers voor de integratie van DALI-armaturen in de gebouwautomatisering aan. Verschillen zijn vaak zichtbaar in parametrering, omvang van de diagnose, functielogica en de manier van groepsvorming.

• Siemens: Vaak sterk gericht op utiliteitsbouw en systeemintegratie, deels met een andere structuur in de ETS-applicatie.
• Theben: Vaak met comfortabele automatiseringsfuncties voor licht en aanwezigheid, afhankelijk van het apparaat met een andere focus bij regeling en bedienlogica.
• Schneider Electric: Geschikt voor veel KNX-projecten, deels met een andere prioriteit bij visualisatie, systeemontwerp en functionaliteit.

Bij vergelijkbare producten moet worden gelet op het aantal DALI-deelnemers, de omvang van de storingsmeldingen, de aard van de lichtregeling en de compatibiliteit met de geplande KNX-structuur.

Voor ETS is het aan te raden de groepsstructuur vroegtijdig zorgvuldig te plannen. Zinvol is een scheiding naar schakelen, dimmen, status, scènes en storingsmelding. Zo blijft het project ook bij veel verlichtingsgroepen overzichtelijk. Bij 8 groepen kan bijvoorbeeld per ruimte of functiezone een eigen hoofdgroep met duidelijke subgroepen worden aangemaakt.

Een praktijkgericht voorbeeld is een vergaderruimte met de scènes „Presentatie“, „Vergadering“ en „Reiniging“. De DALI-groepen worden daarbij zo geparametreerd dat de wandzones zacht worden gedimd, de tafelvlakken helderder worden geregeld en nevenzones afzonderlijk worden geschakeld. In gangen kan de traplichtfunctie met tijdobjecten en centrale vrijgaven worden verbonden om licht alleen bij behoefte actief te houden.

Voor de constante lichtregeling moeten lichtsensoren passend bij de ruimtegeometrie worden geplaatst en de setpoints realistisch worden gekozen. Aanbevolen is een stapsgewijze inbedrijfstelling: eerst DALI-deelnemers controleren, dan groepen vormen, daarna scènes aanmaken en ten slotte de regeling fijn afstemmen. Ook storingsmeldingen voor EVG en lampen moeten op eigen groepsadressen worden gezet, zodat ze in visualisatie of gebouwbeheertechniek duidelijk kunnen worden geëvalueerd.

Met deze lichtregelaar kiest u voor een professionele ABB-oplossing voor de intelligente verbinding van KNX en DALI. Het apparaat vormt de basis voor nauwkeurige lichtscènes, stabiele processen en een energie-efficiënte werking in veeleisende gebouwen. Wie verlichting centraal wil aansturen, transparant wil bewaken en flexibel wil aanpassen aan veranderende eisen, vindt hier een sterke oplossing voor toekomstbestendige automatiseringsconcepten.
