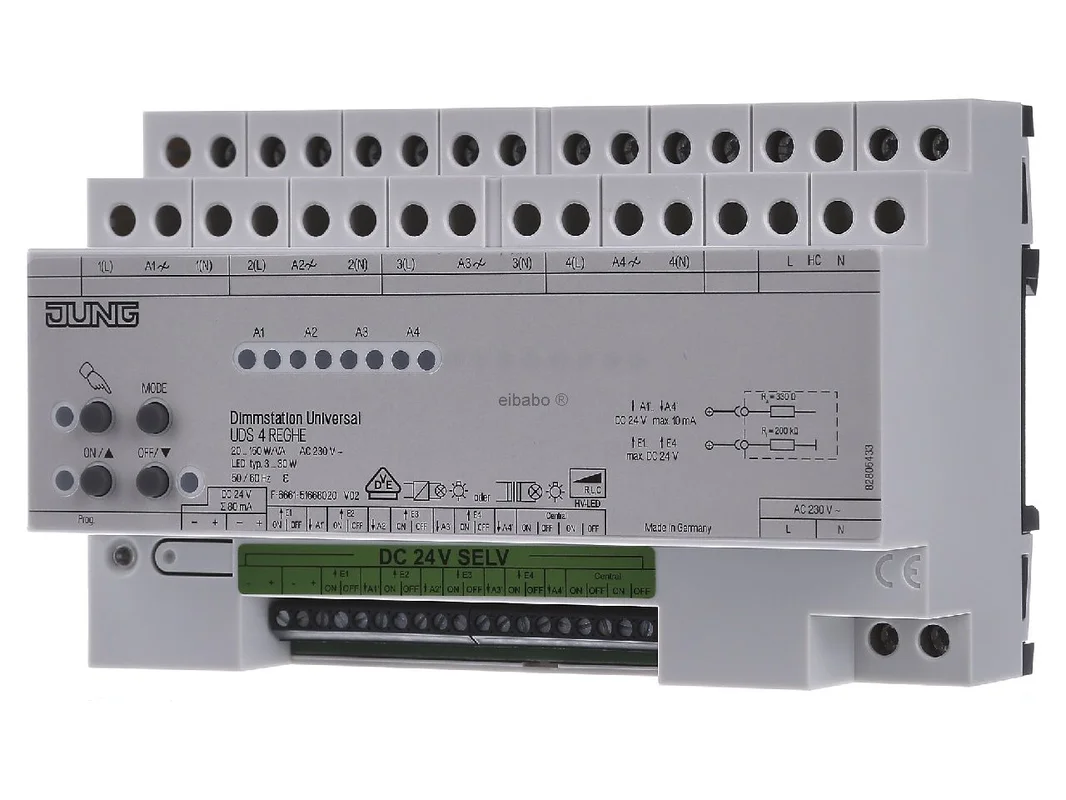

Dimstation Univ 4-voudig REG behuizing 8TE – Besturingsmodule bussysteem 20 … 150W UDS 4 REGHE – Jung – 4011377055162: Dimstation Univ 4-voudige REG-behuizing 8TE UDS 4 REGHE Overige bussystemen zonder, stuurmodule-uitvoering, installatietype REG, breedte in verdeeleenheden 8, met buskoppeling, lokale/handmatige bediening, met LED-display, aantal uitgangen 4, uitgang vermogen 20 … 150W, universeel belastingstype, max. stuurstroom 80mA, spanning 230 … 240V, parallelschakeling mogelijk, frequentie 50 … 60Hz, universeel dimstation, 4-voudig, REG, met elektronische handbediening, toetsenbord voor bediening van het dimstation, elektronische kortsluitbeveiliging met permanente uitschakeling uiterlijk na 7 seconden, elektronische oververhittingsbeveiliging, inschakelhelderheid voor elke lastuitgang apart in te stellen, inschakelhelderheid wordt permanent opgeslagen , lampvriendelijke inschakeling via softstart, uitschakeling met dimfunctie, parallel schakelen van meerdere uitgangen mogelijk (verhoging van het uitgangsvermogen), vermogensuitbreiding door vermogensadditieven, aansluiting voor hotelkaartschakelaar, centraal AAN / Centraal UIT, het gezamenlijk in- of uitschakelen van de belastingsuitgangen, parallel schakelen van twee dimstations of één dimstation en een relaisstation, automatische instelling van het dimprincipe dat past bij de belasting, nominale spanning: AC 230/240 V ~, 50/60 Hz, vermogensverlies: maximaal 20 W, stand-byvermogen: maximaal 2 W, klemmen +: stuurspanning: DC 24 V SELV, stroombelastbaarheid: totaal 80 mA, lengte van de stuurleiding: maximaal 100 m, aantal bedieningspunten: sensormodule artikelnr.: SM 1608: maximaal 4, ook voor parallel geschakelde relais-/dimstations, tastsensormodule artikelnr.: 4008 TSM: maximaal. 4, ook bij parallel geschakelde relais-/dimstations Tastsensoren, tastsensor 24 V AC/DC (dichter): afhankelijk van tastsensor stroomverbruik noteren, ingangen E1ON/OFF … E4ON schakelen /UIT: stuurspanning: DC 24 V SELV, weerstand Ri: 200 kO, stuuruitgangen A1 tot A4: stuurspanning: DC 24 V SELV, stroombelastbaarheid: 10 mA, weerstand Ra: 330 O, aansluiting: net-/belastingsuitgangen / hotelkaartschakelaar: schroefklemmen, 1,5 tot 4 mm² (massief), 0,75 tot 4 mm² (fijnaderig zonder adereindhuls) en 0,5 tot 2,5 mm² (fijnaderig met adereindhuls), schakelingangen / stuuruitgangen / bedieningspunten: schroefklemmen, 1,5 mm² (massief), 1 mm² (fijnaderig zonder adereindhuls) en 0,75 mm² (fijnaderig met adereindhuls), belastingsuitgangen A1 tot A4: , contacttype: e, lengte van de belastingskabel per kanaal: maximaal 100 m, aansluitvermogen per kanaal: gloeilampen 20 tot 150 W, HV-halogeenlampen 20 tot 150 W, Tronic-transformatoren 20 tot 150 W, conventionele transformatoren 20 tot 150 VA, ohms-capacitief 20 tot 150 W en ohms-inductief 20 tot 150 VA, capacitief-inductief niet toegestaan, vermogensreductie per 5 °C boven 45 °C: 15%, geen elektronische lampen aansluiten, b.v. B. Schakelbare of dimbare compacte fluorescentielampen of LED-lampen, het apparaat kan beschadigd raken., Breedte: 144 mm (8 TE), Hotelkaart-schakelfunctie: na het plaatsen van de hotelkaart wordt het licht ingeschakeld op de inschakelhelderheid . Na het verwijderen van de hotelkaart blijft het licht nog ca. 1 minuut ingeschakeld en kan het dimstation worden bediend. Na afloop van de tijd wordt het licht binnen ca. 3 minuten tot de minimale helderheid gedimd en vervolgens uitgeschakeld. Pas na het plaatsen van de hotelkaart kan het dimstation weer worden bediend.
