Doorgaande klem 2-draads, TS 35 – Doorvoeraansluitklem 5,2mm 24A 2002-1204 – WAGO – 4017332999175:

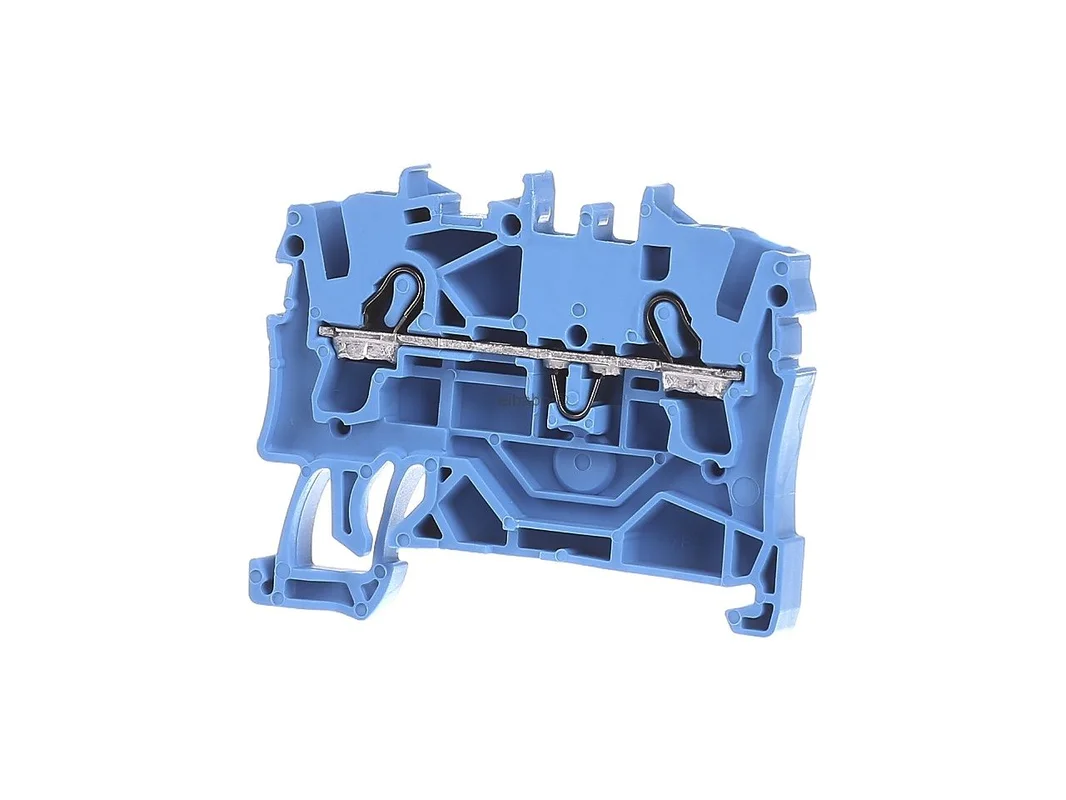

De WAGO doorgangsklem 2-geleider 1-polig Push-in veeraansluiting blauw 2002-1204 is een compacte rijgklem voor snelle, veilige en duidelijk gestructureerde bedrading op de draagrail. Zij is geschikt voor aderdoorsneden tot 4 mm², ondersteunt Ex e II- en Ex i-toepassingen en overtuigt met moderne Push-in CAGE CLAMP®-techniek voor een tijdbesparende installatie in de schakelkast en in de gebouwtechniek.

WAGO doorgangsklem 2002-1204 voor veilige bedrading in industrie en gebouwinstallatie

Deze doorgangsrijgklem uit de serie TOPJOB® S combineert hoge contactzekerheid met efficiënte montage. Massieve aders evenals fijnaderige aders met adereindhuls kunnen direct en zonder extra gereedschap worden ingestoken. Voor andere adertypen gebeurt de bediening comfortabel met gereedschap. De blauwe uitvoering is zeer geschikt voor een goed herkenbare potentiaaltoewijzing, bijvoorbeeld bij nulleider- of speciale kringen. Dankzij zijdelingse en centrale markeringsmogelijkheden blijft ook bij dichte bezetting het overzicht behouden.

Producthighlights voordelen

• Push-in veeraansluiting: Snel insteken van massieve aders en aders met adereindhuls zonder gereedschap.
• Betrouwbaar contact: De Push-in CAGE CLAMP®-techniek zorgt voor blijvende klemkracht en hoge bedrijfszekerheid.
• Geschikt voor Ex-zones: Ondersteunt toepassingen volgens Ex e II en Ex i.
• Compact formaat: Geringe breedte bespaart ruimte op de draagrail.
• Duidelijke markering: Zijdelingse en centrale markering vergemakkelijken planning, montage en service.
• Flexibele aderopname: Geschikt voor aderdoorsneden van 0,25 mm² tot 4 mm².
• Wereldwijd beproefd systeem: Onderdeel van het TOPJOB® S rijgklemmensysteem voor vele industrie- en gebouwtoepassingen.
• Zuivere kleurtoewijzing: De blauwe uitvoering ondersteunt een snelle visuele oriëntatie in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO doorgangsklem 2-geleider 1-polig Push-in veeraansluiting blauw 2002-1204
Artikelnummer fabrikant	2002-1204
EAN	4017332999175
Catalogus	Doorgangsklem
Producttype	2-geleider-doorgangsklem
Aantal polen	1-polig
Aansluittechniek	Push-in CAGE CLAMP®
Nominale doorsnede	2,5 mm²
Aderdoorsnede	0,25 tot 4 mm²
Strip lengte	10 tot 12 mm
Kleur	Blauw
Montagewijze	Draagrail 35 x 15 en 35 x 7,5
Markering	zijdelings en centraal
Afmetingen B x H x D	5,2 x 48,5 x 39,5 mm
Geschikt voor Ex-toepassingen	ja, Ex e II en Ex i
Nominale spanning volgens IEC/EN	tot 800 V
Nominale stroom	tot 24 A
Richtwaarde Ex e II	550 V, 22 A
Internationale goedkeuringen	onder andere ATEX, IECEx, UL, CSA afhankelijk van vrijgave

Voordelen bij bedrading, systeemkeuze en zinvolle alternatieven

In de dagelijkse praktijk scoort de rijgklem met zeer snelle bedrading en een hoge contactkwaliteit. Juist in schakelkasten met veel klemposities bespaart de Push-in-techniek waardevolle montagetijd. De compacte bouwvorm maakt bovendien een dichte plaatsing op de draagrail eenvoudiger, zonder de toegankelijkheid voor markering en bediening te verminderen.

• Hoge efficiëntie: Direct insteken versnelt de bedrading in vergelijking met klassieke schroefklemmen.
• Heldere structuur: De blauwe kleur vereenvoudigt de optische toewijzing in het klemmenblok.
• Praktijkgericht: Geschikt voor industrie, gebouwinstallatie, besturingsbouw en potentiaalverdeling.
• Servicevriendelijk: Markeringsopties en bediening met gereedschap ondersteunen onderhoud en ombouw.
• Systeemgedachte: Binnen de TOPJOB® S-familie laat de klem zich goed combineren met verdere accessoires en aangrenzende klemtypen.

Vergeleken met andere WAGO-doorgangsklemmen uit de TOPJOB® S-serie is deze uitvoering speciaal ontworpen voor de nominale doorsnede van 2,5 mm² en biedt zij een zeer goede balans tussen compactheid, stroomdraagvermogen en eenvoudige hantering. Kleinere varianten uit dezelfde familie zijn eerder geschikt voor fijnere stuurleidingen en nog hogere verpakkingsdichtheid. Grotere varianten uit dezelfde serie zijn zinvol wanneer grotere doorsneden of zwaardere belastingskringen vereist zijn, maar nemen meer ruimte op de rail in.

Ten opzichte van meeretageklemmen van WAGO biedt deze enkelvoudige uitvoering een bijzonder duidelijke en direct toegankelijke bedrading. Meeretageoplossingen zijn dan voordelig wanneer op beperkte ruimte meer potentialen moeten worden gevoerd. Voor eenvoudige doorverbindingen met goed overzicht is deze 1-polige doorgangsklem echter vaak de betere keuze.

Ook bij andere fabrikanten zijn vergelijkbare oplossingen verkrijgbaar. Vaak genoemd worden feed-through-klemmen van Phoenix Contact met Push-X- of Push-in-techniek, die vooral bij flexibele aders deels andere bedieningsconcepten bieden. Weidmüller gebruikt bij vergelijkbare rijgklemmen vaak SNAP IN of PUSH IN en richt zich sterk op snelle schakelkastmontage met een breed accessoireprogramma. ABB biedt eveneens DIN-railklemmen voor vergelijkbare taken, vaak met focus op klassieke industriële toepassingen. Bij keuze en vervanging is het belangrijk te letten op doorsnede, Ex-goedkeuring, overbruggingsmogelijkheden, bouwhoogte en accessoiresysteem, omdat deze punten per fabrikant kunnen verschillen.

Toepassing, aansluiting en meerwaarde voor een moderne rijgklemoplossing

De WAGO doorgangsklem 2-geleider 1-polig Push-in veeraansluiting blauw 2002-1204 is ontwikkeld voor een eenvoudige en betrouwbare verbinding van elektrische aders. Zij is zowel geschikt voor de klassieke doorgangsbedrading als voor gestructureerde potentiaalverdelingen in industriële installaties en moderne gebouwen. Door de uitvoering voor aders van 0,25 tot 4 mm² dekt zij veel typische bedradingsopgaven in de besturings- en installatiesector af.

Bijzonder praktijkgericht is de combinatie van Push-in CAGE CLAMP®-techniek en bediening met gereedschap. Aders met voldoende stijfheid en fijnaderige aders met adereindhuls kunnen direct worden ingestoken. Dat verkort de montagetijd en vermindert de inspanning bij terugkerende installatiestappen. Voor een normconforme en veilige contactering moet de striplengte tussen 10 en 12 mm liggen.

De klem is bedoeld voor draagrails 35 x 15 en 35 x 7,5 en biedt ondanks compacte afmetingen van 5,2 x 48,5 x 39,5 mm een goede toegankelijkheid. Zijdelingse en centrale markering helpen om klemmenstroken duidelijk te markeren en later onderhoud sneller uit te voeren. In Ex-relevante zones ondersteunt de geschiktheid voor Ex e II en Ex i een veilige planning, wanneer de betreffende toepassing volgens de geldende voorschriften wordt uitgevoerd.

Daarmee is deze rijgklem een sterke keuze voor iedereen die op zoek is naar een ruimtebesparende, overzichtelijke en montagevriendelijke oplossing voor professionele bedradingsopgaven.
