Aanvullende informatieHULTO EMC Cca is een EMC-afgeschermde, halogeenvrije installatiekabel met een hoge brandveiligheid. De kabel is speciaal ontwikkeld voor de aansluiting van motoren en de voeding van VFD frequentieregelaars en systemen die EMC-storingsgevoelig zijn. De kabel is bestemd voor industriële installaties, scheepsbouw en olieen gasinstallaties (on- en offshore). De kabel is met koperband en koperdraad omvlechting maximaal afgeschermd tegen elektromagnetische interferentie. Doordat de afscherming tevens gebruikt wordt als beschermingsleiding, is geen extra aarde nodig. De symmetrische opbouw minimaliseert bovendien de inductiestromen in de aardgeleider. De kabel is robuust en mechanisch sterk en heeft een lange levensduur. De kabel voldoet aan brandklasse Cca-s1,d1,a1 volgens NEN-EN 50575 voor toepassing in bouwwerken met een hoog brandrisico volgens NEN 8012. Generieke benaming(en) Z1S-YMz1Kafas

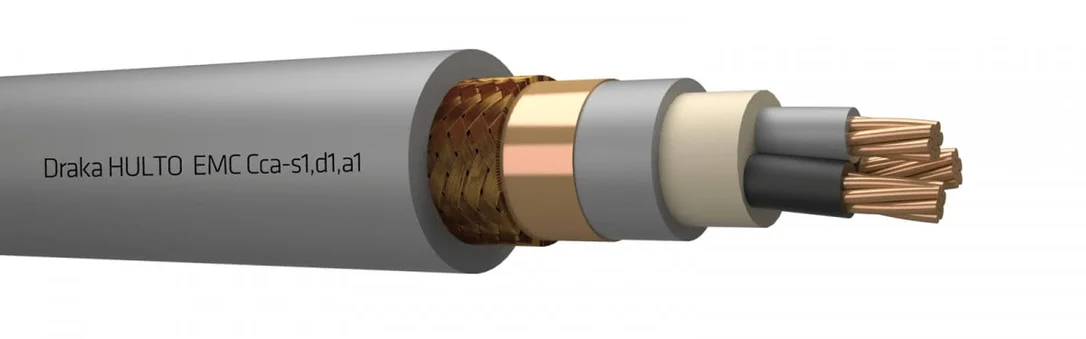

HULTO EMC Cca gy 3×16/16 mm2 DRKNN
| Klasse | Voedingskabel >= 1 kV, voor vaste aanleg |
| Merk | Draka |
| Serie | Hulto EMC |
| Aantal aders | 3 |
| Mantelkleur | Grijs |
| Adercodering | Kleur |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Geleidervorm | Rond |
| Nom. spanning U0 | 0.6 kV |
| Litze | Nee |
| Loodmantel | Nee |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Nom. spanning U | 1 kV |
| Nom. geleiderdoorsnede | 16 mm² |
| Nom. doorsnede concentrische geleider | 16 mm² |
| Met aardgeleider | Nee |
| Halogeenvrij volgens IEC 60754-2 | Ja |
| Rookarm volgens IEC 61034-2 | Ja |
| Vochtbarrière | Geen |
| Bewapening/armering | Vlechtwerk |
| Met knaagdierbescherming | Nee |
| Kabel dwarswaterdicht | Nee |
| Buitendiameter circa | 22.1 mm |
| Kabelbreedte circa | 23 mm |
| Geleider langswaterdicht | Nee |
| Glasvezelelement | Nee |
| Afscherming langswaterdicht | Nee |
| Geleidermateriaal | Koper |
| Aantal hulpaders | 0 |
| Materiaal aderisolatie | Polyolefine |
| Mantelmateriaal | Polyolefine |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 – 80 °C |
| Concentrische geleider | Koper |
| Oppervlakte geleider | Blank |
| Aderscherm | Nee |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Geleidende coating | Nee |
| Kabelgeometrie | Rond |
| Specificatie mantelmateriaal | Overig |
| Nom. equivalente koperdoorsnede bewapening | 16 mm² |
| Geleiderweerstand bij 20°C | 1.15 Ohm/km |
| Adercodering volgens HD 308 S2 | Ja |
| Geschikt als installatiekabel | Ja |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Ja |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -20 – 80 °C |
| AWG-maat | Overig |
| Geschikt voor verwerking in aarde/ondergrond | Ja |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 155 mm |
| Materiaal bewapening | Koper |
| Kabelhoogte circa | 23 mm |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Gewicht | 1071 kg/km |
| Brandklasse volgens EN 13501-6: klasse | Cca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | s1 |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | d1 |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | a1 |
| Specificatie aderisolatie | Gevulkaniseerd polyetheen (XLPE) |
| Max. treksterkte tijdens installatie | 1.435 kN |
| Categorieën | Stuurstroomkabel |
