Description

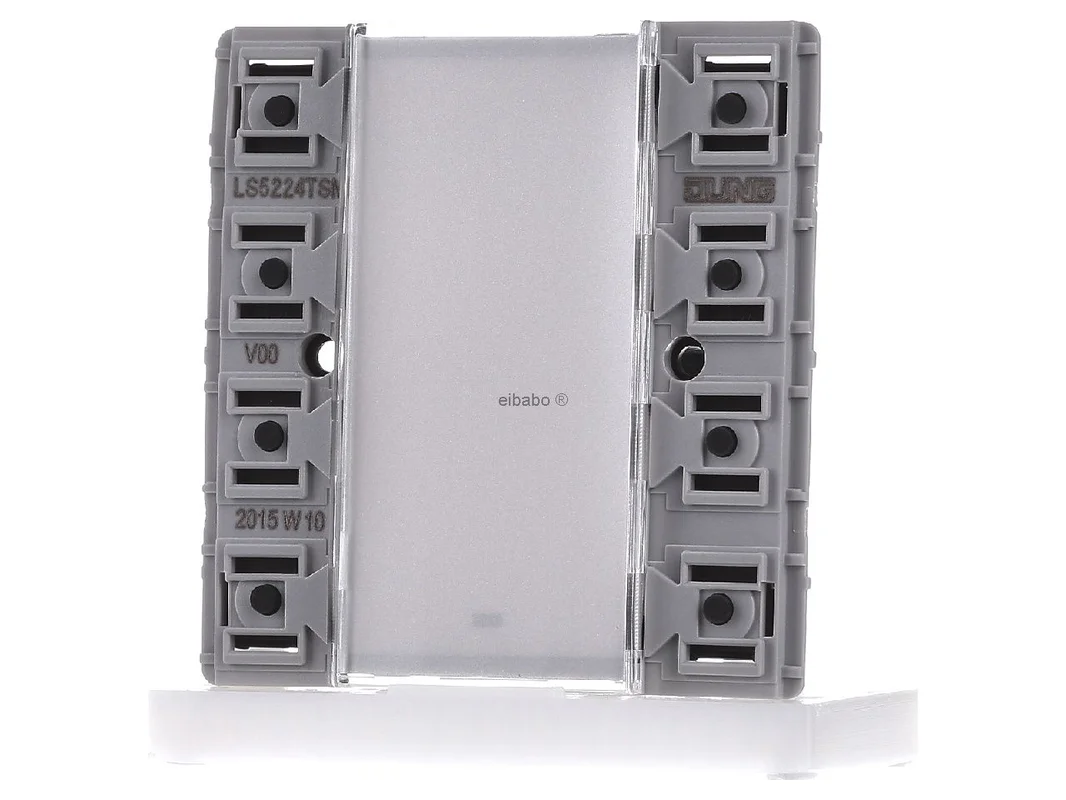

Drukknopmodule 2-voudig AC/DC24V 2-k. 4 sp. – Druk op de knop LS 5224 TSM – Jung – 4011377118188:

De Jung tastsensormodule 2-voudig 24 V AC/DC 2-kanaals 4 schakelpunt LS 5224 TSM is een nauwkeurige oplossing voor de moderne licht- en besturingstechniek. Als 2-voudige module voor het F 50-systeem maakt het een duidelijke, veilige bediening van maximaal 4 schakelpunten mogelijk en is het geschikt voor aansluiting op relaisstations, dimstations en ander besturingssystemen met 24 V AC/DC.

Nauwkeurige besturing voor licht en gebouwen met de Jung tastsensormodule 2-voudig 24 V AC/DC

Het basiselement is ontworpen voor gebruik in meerdraadsystemen en combineert een betrouwbare schakelfunctie met een hoogwaardige integratie in het Jung LS-design. De 2-kanaals uitvoering met 4 maakcontacten biedt goede voorwaarden voor lichtsturing, scène-oproep of gerichte besturingscommando’s in woningbouw en utiliteitsbouw. Dankzij het klemmenblok aan de achterzijde verloopt de aansluiting netjes en praktijkgericht.

Producthighlights voordelen

• 2-voudige uitvoering: Twee gescheiden bedieningszones voor duidelijk en intuïtief gebruik.
• 4 schakelpunten: Ideaal voor meerdere functies binnen één module.
• 2-kanaals: Geschikt voor gedifferentieerde besturingstaken.
• 24 V AC/DC: Geschikt voor veel gangbare besturingsomgevingen met SELV.
• Elektronisch werkingsprincipe: Voor nauwkeurige en stabiele signaalverwerking.
• Terugmeldfunctie: Ondersteunt gecontroleerde bedieningsprocessen.
• Rode status-led per toets: Goede optische oriëntatie tijdens gebruik.
• Inbouwmontage: Nette integratie in hoogwaardige schakelprogramma’s.
• Completering met toetsenset: Flexibele aanpassing aan het gewenste design.
• Inclusief transparante afdekking: Voor een functionele en duidelijke uitvoering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer	LS 5224 TSM
EAN	4011377118188
Catalogus	Drukknoppen
Producttype	Tastsensormodule
Systeem	F 50
Samenstelling	Basiselement
Uitvoering	overige
Bedieningstype	Wip
Werkingsprincipe	elektronisch
Aantal kanalen	2
Aantal schakelpunten	4
Aantal maakcontacten	4
Aantal bedieningswippen	2
Aantal modules	1
Nominale spanning	24 V AC/DC
Nominale stroom	20 mA
Stuurspanning	max. 24 V AC/DC SELV
Aansluittype	Klemmenblok aan de achterzijde
Montagetype	Inbouw
Met lichtbron	ja
Met signaallamp	ja
Statusindicatie	per toets een rode status-led
Terugmeldcontact	ja
Bijzonderheid	inclusief transparante afdekking

Systeemvoordelen, toepassingsgebieden en zinvolle alternatieven voor de 2-voudige tastsensormodule

In gebruik overtuigt de module door een duidelijke scheiding van bedieningsniveaus en terugmelding. Dat is vooral voordelig wanneer licht, dimfuncties of centrale besturingscommando’s op beperkte ruimte netjes moeten worden geregistreerd. De 2-voudige uitvoering is goed geschikt voor woonruimtes, gangen, kantoren of technische zones waarin meerdere functies logisch geordend moeten zijn.

• Voor relais- en dimtechniek: Ontwikkeld voor aansluiting op Jung relaisstation RS 8 REGHE en dimstation UDS 4 REGHE.
• Ook voor systemen van derden: Bruikbaar met passende besturingen zoals SPS of Eltako, mits 24 V AC/DC SELV wordt aangehouden.
• Goede gebruikersgeleiding: De rode led per toets verbetert status en oriëntatie.
• Nette integratie: Ideaal voor designgerichte installaties in het LS-programma.

Vergeleken met eenvoudigere 1-voudige modules van Jung biedt deze 2-voudige variant meer functies op hetzelfde oppervlak en is hij beter geschikt voor ruimtes met meerdere schakeltaken. Ten opzichte van uitgebreidere sensoren met meer bedieningsvelden blijft de bediening hier bewust overzichtelijk en snel te begrijpen. Wie slechts één enkele functie wil aansturen, kiest meestal voor een 1-voudige oplossing. Wie meer scènes of centrale functies wil bundelen, profiteert eerder van modellen met meer toetsen of uitgebreide systeemfuncties.

Vergelijkbare producten van Jung zijn te vinden binnen de F 50-tastsensorfamilie en in ander designlijnen van de fabrikant. Technisch vergelijkbaar zijn varianten uit ander series, die vaak dezelfde basisfunctie bieden, maar verschillen in uiterlijk, frameformaat, designlijn of combinatie met passende afdekkingen. De keuze hangt daarom vaak minder af van de kernfunctie dan van het gewenste schakeldesign en van de bestaande installatieomgeving.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld drukknopmodules en binaire-ingangoplossingen van Gira, Busch-Jaeger of Berker. Deze systemen verschillen meestal in designlijn, systeemlogica, aard van de terugmelding en compatibiliteit met de respectieve besturingswerelden. Bij merkoverstijgende planning moet vooral worden gelet op passende stuurspanning, bekabeling en systeemvrijgave.

Aansluiting, statusindicatie en meerwaarde voor gebouwautomatisering met de Jung tastsensormodule 2-voudig 24 V AC/DC

De module is ontworpen voor meerdraadsystemen en wordt aangesloten via een klemmenblok aan de achterzijde. Daardoor is hij geschikt voor een gestructureerde installatie in het inbouwbereik. Hij kan in combinatie met geschikte relaisstations, dimstations of ander besturingssystemen worden gebruikt wanneer een stuurspanning van maximaal 24 V AC/DC bij 20 mA aanwezig is.

De praktisch meerwaarde ligt in de duidelijke functietoewijzing per toets en in de optische terugmelding via een rode status-led per toets. Dat verbetert de bedieningscontrole in het dagelijks gebruik en ondersteunt een veilig gebruik in veeleisende licht- en besturingsconcepten. Dankzij de transparante afdekking en de mogelijke completering met een passende toetsenset kan de module bovendien netjes worden geïntegreerd in hoogwaardige schakelinstallaties, zonder dubbele of onnodige informatie te herhalen.

De Jung LS 5224 TSM is de juiste keuze voor iedereen die op zoek is naar een 2-voudige tastsensormodule met 24 V AC/DC, duidelijke statusindicatie en flexibele integratie in professionele besturingsoplossingen.
