Fan-coil regelaar 2xPWM man.3-step.REG – Verwarmingsactuator voor KNX-domotica FCC/S1.1.2.1 – ABB – 2CDG110211R0011 – 4016779011433:

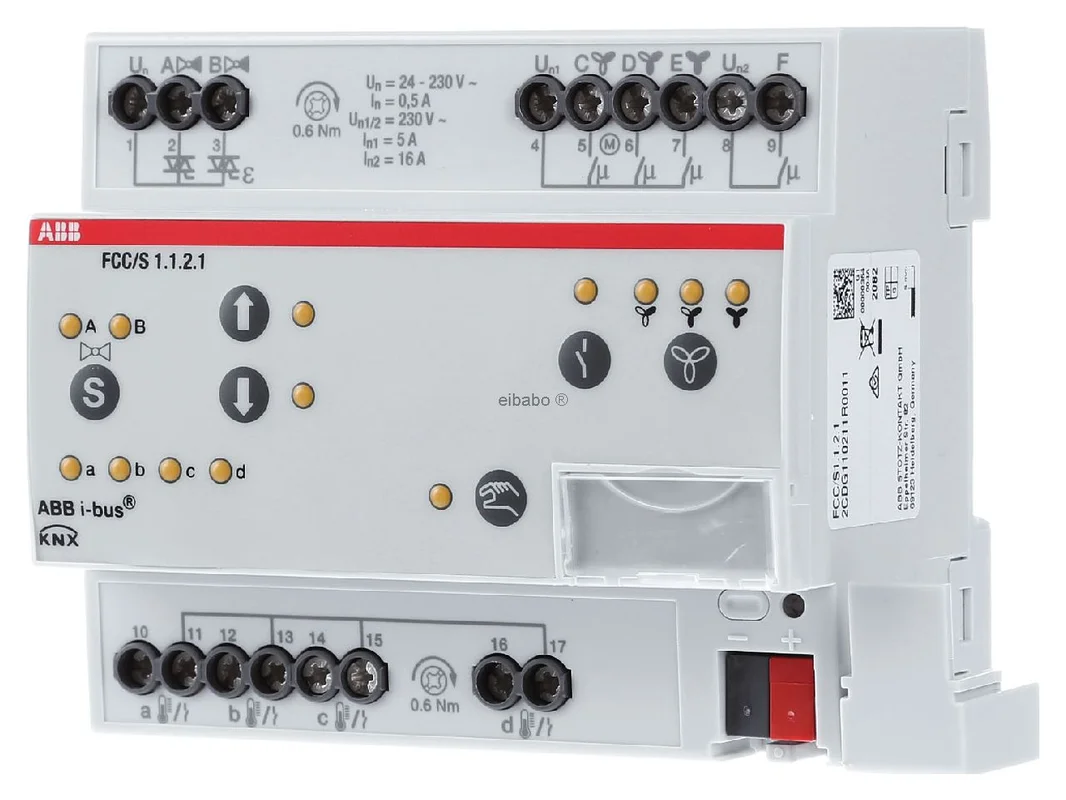

De ABB fan-coilregelaar KNX 2-voudig PWM handmatige bediening 3-traps FCC/S1.1.2.1 2CDG110211R0011 is een krachtige oplossing voor de vraaggestuurde regeling van het binnenklimaat in woon- en utiliteitsgebouwen. Het apparaat is ontwikkeld voor de besturing van fan coil units en ventilatorconvectoren en combineert nauwkeurige klepregeling, drietraps ventilatorregeling en geïntegreerde temperatuurregeling in één compacte KNX verwarmingsactor.

Nauwkeurige KNX binnenklimaatregeling voor fan coil units en ventilatorconvectoren

Via twee elektronisch PWM-uitgangen stuurt het apparaat naar keuze twee thermo-elektrische klepaandrijvingen of één gemotoriseerde klepaandrijving voor verwarmen of koelen aan. Voor de ventilatoraansturing zijn drie relaisuitgangen beschikbaar, zodat typische fan-coiltoepassingen met meerdere ventilatorstanden direct kunnen worden gerealiseerd. Een extra relaisuitgang schakelt indien nodig andere belastingen tot 16 A, zoals een elektrische bijverwarming. Vier ingangen registreren belangrijke ruimtetoestanden zoals raamcontact, dauwpunt, vulniveau of temperatuur en vormen daarmee een veilige basis voor efficiënte automatiseringsfuncties.

Producthighlights voordelen

• 2-voudige PWM-klepsturing: Geschikt voor twee thermo-elektrische aandrijvingen of één gemotoriseerde klepaandrijving.
• 3-traps ventilatorregeling: Directe aansturing van typische fan-coilventilatoren via drie relaisuitgangen.
• Extra belasting schakelbaar: Een relaisuitgang voor extra verbruikers tot 16 A, bijvoorbeeld bijverwarming.
• Geïntegreerde ruimtetemperatuurregelaar: Directe temperatuurregeling zonder extra regelapparaat in standaardbedrijf.
• 4 veelzijdige ingangen: Te gebruiken voor raamcontact, dauwpuntsensor, niveausensor of temperatuursensor.
• Compatibel met analoog ruimtbedieningsapparaat: Aansluiting van ABB SAR/A of SAF/A mogelijk.
• Handmatige lokale bediening: Snelle bediening en controle direct op het apparaat.
• Uitgebreide diagnose: Ondersteunt ABB i-bus Tool voor inbedrijfstelling en service.
• KNX-integratie: Ideaal voor integratie in moderne gebouwautomatisering.
• Veelzijdige inzet: Geschikt voor verwarmen, koelen en gecontroleerde ventilatorregeling.

Intelligente functies voor comfortabel verwarmen en koelen

• Raambewaking: Bij geopend raam kan de regeling worden aangepast of verlaagd.
• Dauwpuntbewaking: Helpt kritieke bedrijfstoestanden bij het koelen vroegtijdig te herkennen.
• Bijverwarming integreerbaar: Extra warmtebron kan gericht worden ingeschakeld.
• Flexibele registratie van ruimtestatus: sensoren en contacten kunnen praktijkgericht in de regeling worden geïntegreerd.
• Lokale bediening: Vergemakkelijkt test, service en snelle aanpassingen in de schakelkast.
• Directe actorregeling: De interne regelaar kan de uitgangen zonder omweg aansturen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB fan-coilregelaar KNX 2-voudig PWM handmatige bediening 3-traps FCC/S1.1.2.1 2CDG110211R0011
EAN	4016779011433
Catalogus	Verwarmingsactor
Bussysteem	KNX
Apparaattype	Fan-coilregelaar
Montagewijze	REG
Klepaansturing	2 elektronisch PWM-uitgangen
Klepfunctie	Voor twee thermo-elektrische aandrijvingen of één gemotoriseerde aandrijving
Ventilatorregeling	3 relaisuitgangen, 3-traps
Extra relaisuitgang	Voor extra belasting tot 16 A
Aantal uitgangen	5
Aantal ingangen	4
Ingangen bruikbaar voor	Raamcontact, dauwpuntsensor, niveausensor, temperatuursensor
Ruimtetemperatuurregelaar	Geïntegreerd
Bediening	Handmatige lokale bediening
diagnose en inbedrijfstelling	Ondersteunt ABB i-bus Tool
Schakelstroom ohmse belasting	16 A
Max. uitgangsstroom	0,5 A
Beschermingsgraad	IP20

Meer comfort, duidelijke regeling en sterke KNX-integratie voor veeleisende fan-coilinstallaties

Dit apparaat is bijzonder geschikt voor projecten waarbij verwarmen, koelen en ventilatorbedrijf goed op elkaar moeten worden afgestemd. Het combineert actoriek en regeling in één apparaat en verlaagt daarmee de inspanning voor planning, parametrering en service. De combinatie van PWM-klepsturing, drie ventilatorstanden en vrij te gebruiken ingangen maakt de verwarmingsactor tot een zeer flexibele keuze voor hotelkamers, kantoren, artsenpraktijken, wooncomplexen of kleine commerciële units.

• Zeer geschikt voor klassieke 2-pijps- en veel 4-pijpsverwante fan-coilconcepten met duidelijke KNX-structuur.
• Directe koppeling van sensoren en actoriek voor korte reactietijden in de ruimte.
• Handmatige bediening op het apparaat vereenvoudigt inbedrijfstelling en onderhoud aanzienlijk.
• Dankzij de 4 ingangen kunnen beschermings- en comfortfuncties zonder veel extra inspanning worden gerealiseerd.
• De extra belastingschakeling breidt de toepassing uit voorbij de pure fan-coilregeling.
• Voor veeleisende servicegevallen is uitgebreide diagnose mogelijk.

Binnen het ABB-portfolio zijn er fan-coilregelaars met een vergelijkbaar basisidee, maar met een andere opzet wat betreft regeltype, aantal kanalen of functionele omvang. Modellen met een afwijkende uitgangsstructuur zijn eerder geschikt voor eenvoudigere toepassingen of andere klepconcepten. Deze uitvoering is bijzonder aantrekkelijk wanneer een 2-voudige PWM-klepsturing, drie ventilatorstanden en handmatige lokale bediening in één modulaire inbouwunit vereist zijn.

Vergeleken met eenvoudigere varianten met minder focus op lokale bediening of diagnose biedt dit model een merkbaar voordeel in de servicedagelijkse praktijk. Juist in technische ruimtes en verdeelkasten is de snelle lokale bediening een pluspunt wanneer uitgangen moeten worden gecontroleerd of toestanden direct moeten worden nagegaan.

Bij toepassingen met thermo-elektrische klepaandrijvingen toont de PWM-aansturing haar sterke punten door fijnere regeling en rustige werking. Wordt daarentegen een gemotoriseerde klepaandrijving gebruikt, dan kan het apparaat eveneens passend worden geïntegreerd. Daardoor is het model geschikt voor verschillende installatieconcepten in nieuwbouw en modernisering.

ABB-varianten met een andere apparaatstructuur kunnen zinvol zijn wanneer een ander aantal ventilatorstanden, een afwijkend regelconcept of een sterker gescheiden architectuur van sensor, regelaar en actor gewenst is. Dit apparaat is daarentegen ideaal wanneer een compacte all-in-one-oplossing in de KNX-verdeler gevraagd is.

Vergelijkbare fan-coilactoren zijn onder andere te vinden van Siemens, Hager en Theben in de KNX-omgeving. Verschillen zijn meestal zichtbaar in het type uitgangscombinatie, in de parametreringslogica in ETS en in diagnose- en bedieningsfuncties.

• Siemens: Vaak sterk gericht op HVAC-integratie en gebouwtechniek in utiliteitsbouw, vaak met een eigen projectfilosofie.
• Hager: Solide KNX-integratie, deels met een andere bedieningsstructuur en andere nadruk op comfortfuncties.
• Theben: Goede ETS-integratie en praktijkgerichte HVAC-functies, afhankelijk van het model met een andere focus op in- en uitgangen.

De KNX-communicatie is in principe systeembekwaam, toch verschillen comfortobjecten, standaardparameters en servicefuncties per fabrikant. Voor gemengde KNX-projecten is een schone groepsadresstructuur daarom bijzonder belangrijk.

In ETS is het aan te raden om eerst het installatietype duidelijk vast te leggen: verwarmen, koelen of gecombineerd bedrijf. Daarna moeten de twee PWM-uitgangen duidelijk aan de klepfuncties worden toegewezen. Voor de ventilator is een duidelijke structuur per stand zinvol, zodat automatisch en handmatig bedrijf logisch en onderhoudbaar blijven.

Praktisch is de toewijzing van de 4 ingangen aan reële ruimtesignalen. Een voorbeeld: ingang 1 voor raamcontact, ingang 2 voor dauwpuntsensor, ingang 3 voor externe temperatuursensor en ingang 4 voor vulniveau of storingsmelding. Zo kunnen vergrendelingen, vrijgaven of beschermingsfuncties direct op het apparaat worden afgebeeld.

Voor kantoor- of hotelruimtes is het zinvol om de bedrijfsmodi via eigen groepsadressen te scheiden, bijvoorbeeld comfort, stand-by en nacht. De interne ruimtetemperatuurregelaar kan dan setpoint, actuele waarde en bedrijfsmodus direct evalueren en de uitgangen overeenkomstig aansturen. Voor een zuivere diagnose moeten statusobjecten voor ventilatorstand, klepaanvraag en storingen gescheiden worden toegewezen.

Een goed praktijkvoorbeeld is de raamlogica: wordt het raam geopend, dan kan de klepaansturing worden vergrendeld en de ventilator worden uitgeschakeld. Bij koelen kan aanvullend een dauwpuntsignaal de klepvrijgave blokkeren. Zo neemt de bedrijfszekerheid toe en wordt onnodig energieverbruik vermeden.

Wie een professionele, flexibele en servicevriendelijke regeling voor fan coil units zoekt, maakt met deze verwarmingsactor een overtuigende keuze. Het apparaat verenigt nauwkeurige klepsturing, drietraps ventilatorregeling, geïntegreerde temperatuurregeling en praktijkgerichte ingangen in een compacte ABB-oplossing voor moderne gebouwautomatisering.

Kies voor gecontroleerd comfort, duidelijke ETS-integratie en een hoge functiediepte voor verwarmen en koelen met KNX.
