Description

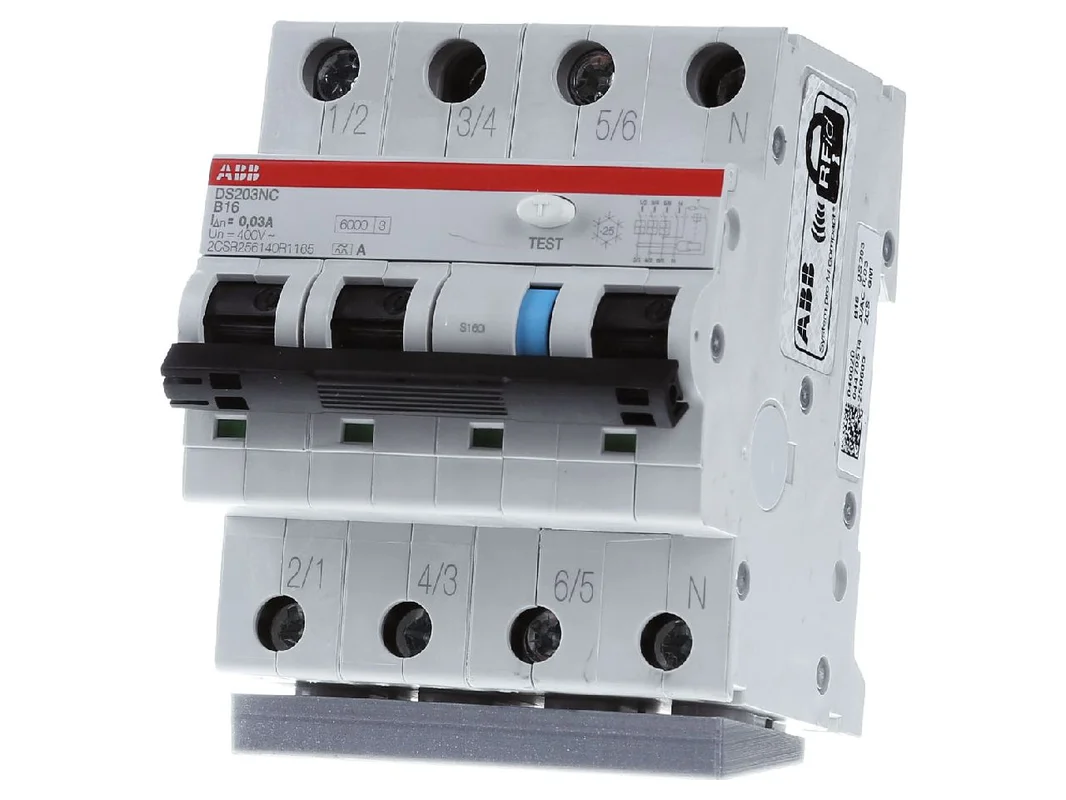

FI/LS-schakelaar DS203NCA-B16/0,03 3-polig+N 2CSR256140R1165 – ABB – 8012542077923:

De ABB aardlekschakelaar 2CSR256140R1165 is een compacte gecombineerde aardlekautomaat voor de veilige beveiliging van drie fasen met meegeschakelde nulgeleider. Als DS203NC B16 A30 verenigt hij aardlekbeveiliging en leidingbeveiliging in één apparaat en beschermt hij betrouwbaar tegen overbelasting, kortsluiting en lekstromen. Daarmee is deze oplossing geschikt voor moderne verdelers in woningbouw, utiliteit en geselecteerde industriële toepassingen.

ABB aardlekschakelaar 2CSR256140R1165 voor veilige 3P+N-stroomkringen

Het apparaat is uitgevoerd als 3P+N RCBO in vier module-eenheden. Drie polen zijn tegen overstroom beveiligd, de nulgeleider wordt meegeschakeld. Type A detecteert sinusvormige wisselstromen en pulserende lekstromen met een gladde gelijklekstroomcomponent tot 6 mA. Met B-karakteristiek en 30 mA nominale foutstroom is de schakelaar ontworpen voor betrouwbare persoons- en installatiebeveiliging.

Producthighlights voordelen

• Gecombineerde beveiliging in één apparaat: Combineert aardlekbeveiliging en installatieautomaat voor een plaatsbesparende en overzichtelijke installatie.
• 3P+N-opbouw: Ideaal voor driefasennetwerken met of zonder N-leider.
• Type A: Detecteert wissel- en pulserende lekstromen veilig en praktijkgericht.
• 30 mA lekstroombeveiliging: Ondersteunt de aanvullende bescherming van personen.
• B16-uitvoering: Goed geschikt voor veel typische stroomkringen met matige inschakelbelasting.
• 6 kA Icn volgens EN 61009: Hoog afschakelvermogen voor gebruikelijke toepassingen in gebouwen.
• 10 kA Icu volgens IEC 60947-2: Robuuste geschiktheid, ook voor veeleisendere omgevingen.
• DIN-railmontage: Snelle integratie in gangbare verdelers.
• Meegeschakelde nulgeleider: Meer veiligheid bij meerpolig schakelen.
• Breed toepassingsgebied: Geschikt voor huishouden, utiliteit en veel industriële installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnummer fabrikant	2CSR256140R1165
EAN	8012542077923
Serie	DS203NC
Typeaanduiding	DS203NC B16 A30
Producttype	Aardlekautomaat, RCBO
Catalogus	Gecombineerde aardlek- en leidingbeveiliging
Totaal aantal polen	4
Beveiligde polen	3
Uitvoering	3P+N, nulgeleider meegeschakeld
Nominale stroom	16 A
Uitschakelkarakteristiek	B
Nominale foutstroom	30 mA
Lekstroomtype	Type A
Nominale spanning	400 tot 415 V AC
Frequentie	50/60 Hz
Nominale isolatiespanning Ui	500 V
Impulsbestendigheid Uimp	4 kV
Overspanningscategorie	III
Vervuilingsgraad	2
Nominaal schakelvermogen Icn	6 kA
Grenskortsluitafschakelvermogen Icu	10 kA
Energiebegrenzingsklasse	3
Beschermingsgraad	IP2X
Montagewijze	DIN-rail
Breedte in module-eenheden	4
Inbouwdiepte	69 mm
Aansluitdoorsnede massief	tot 25 mm²
Aansluitdoorsnede flexibel	tot 25 mm²
Vermogensverlies	10 W
Bedrijfstemperatuur	-25 tot +55 °C
Normen	IEC/EN 61009-1, IEC/EN 61009-2-1

Beveiligingsconcept, systeemvoordelen en passende alternatieven voor 3P+N-toepassingen

De ABB aardlekschakelaar 2CSR256140R1165 is ontworpen voor een duidelijke taak: drie actieve geleiders betrouwbaar tegen overstroom beveiligen en tegelijk aardlekbeveiliging bieden in één compact apparaat. Dat verminderd de benodigde ruimte in de verdeler en vergemakkelijkt een nette structuur in de schakelkast. Dit is vooral voordelig bij uitgaande groepen die afzonderlijk beveiligd en eenduidig toegewezen moeten worden.

• Meer overzicht: Aardlek- en automaatfunctie zitten in één compacte eenheid.
• Gerichte beveiliging: Afzonderlijke stroomkringen kunnen selectief en duidelijk worden beveiligd.
• Praktijkgerichte type A: Geschikt voor veel standaardbelastingen in gebouw en bedrijf.
• Meerpolig schakelen: De nulgeleider wordt meegevoerd en meegeschakeld.
• Hoge normconformiteit: Ontwikkeld volgens gangbare IEC- en EN-richtlijnen.

Binnen het ABB-portfolio is deze schakelaar vooral dan de juiste keuze wanneer een driefasige uitgang met 16 A, B-karakteristiek en 30 mA lekstroombeveiliging nodig is. Vergelijkbare apparaten uit dezelfde serie verschillen vaak op drie punten: nominale stroom, karakteristiek en lekstroomtype. Varianten met C-karakteristiek zijn eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of inductieve belastingen. Uitvoeringen met een ander nominale stroom passen bij afwijkende leidingdoorsneden en belastingsprofielen. modellen met een hogere foutstroom zijn eerder bedoeld voor installatiebeveiliging of brandbeveiliging en niet voor de typische aanvullende persoonsbeveiliging.

Vergeleken met klassieke ABB-combinaties van een afzonderlijke aardlekschakelaar en een nageschakelde installatieautomaat biedt de DS203NC-serie een compactere en vaak beter toewijsbare oplossing per uitgang. Afzonderlijke apparaten kunnen zinvol zijn wanneer meerdere stroomkringen via één gemeenschappelijke aardlekschakelaar moeten worden geleid. Een RCBO zoals dit model is daarentegen ideaal wanneer afzonderlijke stroomkringen onafhankelijk van elkaar beveiligd moeten worden en bij uitschakeling alleen de betreft uitgang spanningsloos moet worden gemaakt.

Bij ander bekende fabrikanten zijn vergelijkbare 3P+N RCBO’s te vinden, bijvoorbeeld in reeksen van Hager, Siemens of Eaton. Verschillen zitten daar meestal in het aansluitconcept, het accessoiresysteem, de mechanische bouwvorm of de afstemming op het betreft verdelerprogramma. Voor bestaande installaties moet daarom vooral de systeemcompatibiliteit met kamrails, codering, voeding en accessoires van de betreft fabrikant worden gecontroleerd. Wie al inzet op ABB systeem pro M compact, profiteert met dit apparaat doorgaans van een zeer harmonieuze integratie.

Toepassingsgebieden en aanvullende productdetails

De aardlekautomaat is ontwikkeld voor huishoudelijke, utiliteits- en industriële toepassingen. Hij beschermt drie eenfase- of driefasenstroomkringen tegen overbelasting en kortsluitstromen en ondersteunt de foutbeveiliging bij indirect aanraken. De 30 mA-variant dient bovendien voor aanvullende bescherming. Door de detectie van sinusvormige wisselstromen en pulserende lekstromen met een gladde gelijklekstroomcomponent tot 6 mA dekt het apparaat veel typische toepassingsgevallen van moderne installaties af.

Een ander pluspunt is de uitgebreide accessoireomgeving van deze productreeks. Dat vergemakkelijkt de integratie in professionele installatieconcepten en ondersteunt een nette, normconforme uitvoering. Dankzij talrijke toelatingen is de serie bovendien interessant voor brede toepassing in internationaal georiënteerde projecten. Zo ontstaat een robuuste, veelzijdige en economische beveiligingsoplossing voor verdelers met hoge eisen aan veiligheid en structuur.
