Description

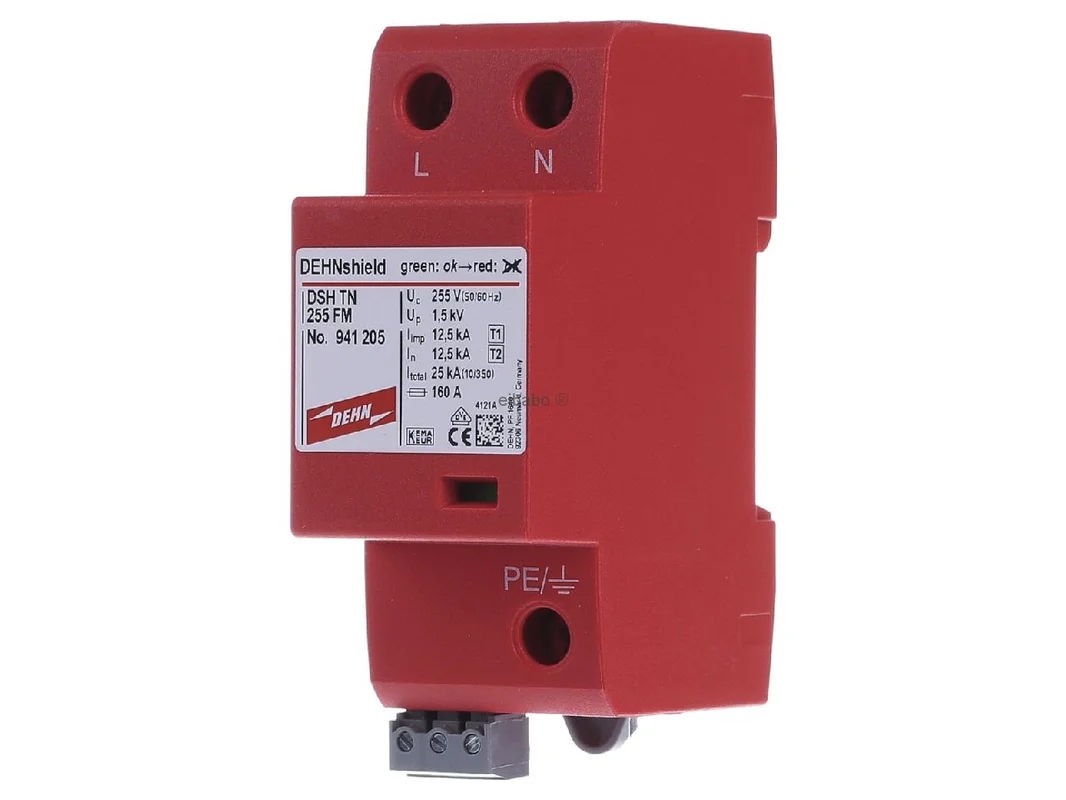

Gecombineerde afleider DEHNshield type 1+2, 1-p. TN Sys DSH TN 255 FM – Dehn – 941205 – 4013364289185:
De Dehn combinatie-afleider type 1+2 voor eenfasige TN-systemen met meldcontact op afstand DSH TN 255 FM 941205 is een compacte oplossing voor de effectieve bescherming van moderne elektrisch installaties. Het apparaat combineert bliksemstroom- en overspanningsbeveiliging in slechts één afleider en is ontwikkeld voor gebruik in woongebouwen en in veeleisende toepassingen. Dankzij vonkbrugtechnologie op type-1+2-niveau beschermt het verdelers en aangesloten eindapparatuur zelfs bij hoge stootbelastingen, ook in het geval van directe blikseminslag.
Efficiënte bescherming voor eenfasige TN-netten met Dehn combinatie-afleider type 1+2
De afleider is ontworpen voor 230-V-TN-systemen en is geschikt voor montage op de DIN-rail. De compacte bouwvorm bespaart ruimte in de verdeler, terwijl het geïntegreerde meldcontact op afstand de integratie in meld- en besturingssystemen ondersteunt. De energetisch gecoördineerde beschermingswerking helpt om downstream eindapparatuur doelgericht te beveiligen. Zo ontstaat een hoge installatiewaarde met goede planbaarheid, zowel bij nieuwbouw als bij retrofit.
Producthighlights voordelen
- Combinatie-afleider type 1+2: Combineert bliksemstroom- en overspanningsbeveiliging in één apparaat.
- Voor TN-systemen: Geschikt voor eenfasige TN-netten met 230 V nominale spanning.
- Vonkbrugtechnologie: Robuust, krachtig en ontworpen voor hoge stootstromen.
- Bescherming ook bij directe inslag: Voor bescherming tegen overspanningen bij bliksemgebeurtenissen en schakelhandelingen.
- Bescherming van eindapparatuur: energie gecoördineerde beschermingswerking voor downstream verbruikers.
- Compacte bouwwijze: Ruimtebesparend concept met slechts 1 TE per pool.
- Meldcontact op afstand: Maakt statusmelding voor onderhoud en installatiebewaking mogelijk.
- Optische indicatie: Bedrijfs- en foutstatus direct op het apparaat zichtbaar.
- Montage op DIN-rail: Voor snelle integratie in gangbare verdelers.
- Geschikt voor bliksembeveiligingszones: Inzetbaar op interfaces volgens het beveiligingszoneconcept.
Technische gegevens in één oogopslag
| Kenmerk | Specificatie |
|---|---|
| Fabrikant | DEHN |
| Artikelnaam | DSH TN 255 FM |
| Fabrikantartikelnummer | 941205 |
| EAN | 4013364289185 |
| Catalogus | Combinatie-afleider energietechniek |
| Producttype | Combinatie-afleider type 1+2 |
| Norm | EN 61643-11 |
| Netvorm | TN, eenfasig |
| Aantal polen | 2 |
| Nominale spanning AC | 230 V |
| Hoogste continue spanning AC | 255 V |
| Bliksemstootstroom (10/350 µs) | 25 kA |
| Nominale afleidstootstroom (8/20 µs) | 12,5 / 25 kA |
| Beschermingsniveau | ≤ 1,5 kV |
| Beschermingsniveau L-PE | 1,5 kV |
| Beschermingsniveau N-PE | 1,5 kV |
| Volgstroomblusvermogen | 25 kA |
| Specifieke energie | 156,25 kJ/Ohm |
| Montagewijze | DIN-rail TH35 |
| Bouwgrootte | 2 TE |
| Max. geleiderdoorsnede star | 35 mm² |
| Max. geleiderdoorsnede flexibel | 25 mm² |
| Melding op afstand | ja |
| Signalering op het apparaat | optisch, groen / rood |
| Spanningsschakelende technologie | Vonkbrug |
| Beschermingsgraad | IP20 |
| Bedrijfstemperatuur | -40 °C tot +80 °C |
Toepassing, systeemkeuze en passende alternatieven voor de Dehn combinatie-afleider type 1+2
In de praktijk is dit model ideaal wanneer in een eenfasig TN-systeem een compacte combinatie-afleider met meldcontact op afstand nodig is. Het grote voordeel ligt in de combinatie van hoog afleidvermogen, laag ruimtebehoefte en de mogelijkheid om de status centraal te melden. Dat is vooral interessant in onderverdelingen, technische ruimtes en gevoelige woon- of utiliteitsgebouwen.
- Voordeel bij de planning: Type 1+2 dekt grove en middelgrote bescherming in één stap af.
- Voordeel tijdens bedrijf: Het meldcontact op afstand vereenvoudigt de visuele controle op afstand.
- Voordeel voor eindapparatuur: De gecoördineerde beschermingswerking verlaagt het risico voor elektronica in het net.
- Voordeel in de schakelkast: De compacte breedte ondersteunt nette en ruimtebesparende opbouwen.
Binnen het DEHN-assortiment moet dit apparaat duidelijk worden onderscheiden van uitvoeringen voor ander netvormen. modellen zoals DSH TNS 255 FM zijn bedoeld voor TN-S-systemen in meerfasige toepassingen. Varianten zoals DSH TNC 255 FM zijn gericht op TN-C-systemen. Voor TT-netten zijn producten zoals DSH TT 255 FM voorzien. Het wezenlijke verschil ligt telkens in netvorm, schakeling en inbouwlocatie. Wie dus een eenfasig TN-systeem wil beveiligen, krijgt met deze afleider een gerichte en systeemconforme oplossing.
Vergelijkbare producten van ander gerenommeerde fabrikanten zijn, afhankelijk van het project, bijvoorbeeld combinatie-afleiders van OBO Bettermann, Phoenix Contact of CITEL. Deze apparaten bieden eveneens type-1+2-bescherming, maar verschillen vaak in bouwvorm, bedradingsconcept, meldfunctie, netvariant en systeemafstemming. Voor de selectie moet daarom altijd worden gecontroleerd of de betreft netvorm, het beschermingsniveau, het afleidvermogen en het type melding op afstand exact bij de installatie passen.
Compacte bliksemstroom- en overspanningsbeveiliging voor woongebouwen en speciale toepassingen
De meerpolige, toepassingsgeoptimaliseerde combinatie-afleider op vonkbrugbasis is ontwikkeld voor een breed inzetgebied. Hij beschermt woongebouwen evenals speciale elektrisch toepassingen tegen overspanningen en hoge bliksemstromen. Door de ruimtebesparende techniek met slechts 1 TE per pool ontstaat een compacte uitvoering die goed in moderne verdelers past. Bijzonder praktijkgericht is het gebruik op de interfaces van het bliksembeveiligingszoneconcept van 0A tot 2. Daardoor is het apparaat geschikt voor een normconforme beveiligingsstrategie vanaf de gebouwinvoer tot aan de voeding van gevoelige eindtechniek. De combinatie van compacte bouwwijze, bescherming van eindapparatuur en hoge stootvastheid maakt de afleider tot een sterke keuze voor duurzaam veilige energieverdelingen.
