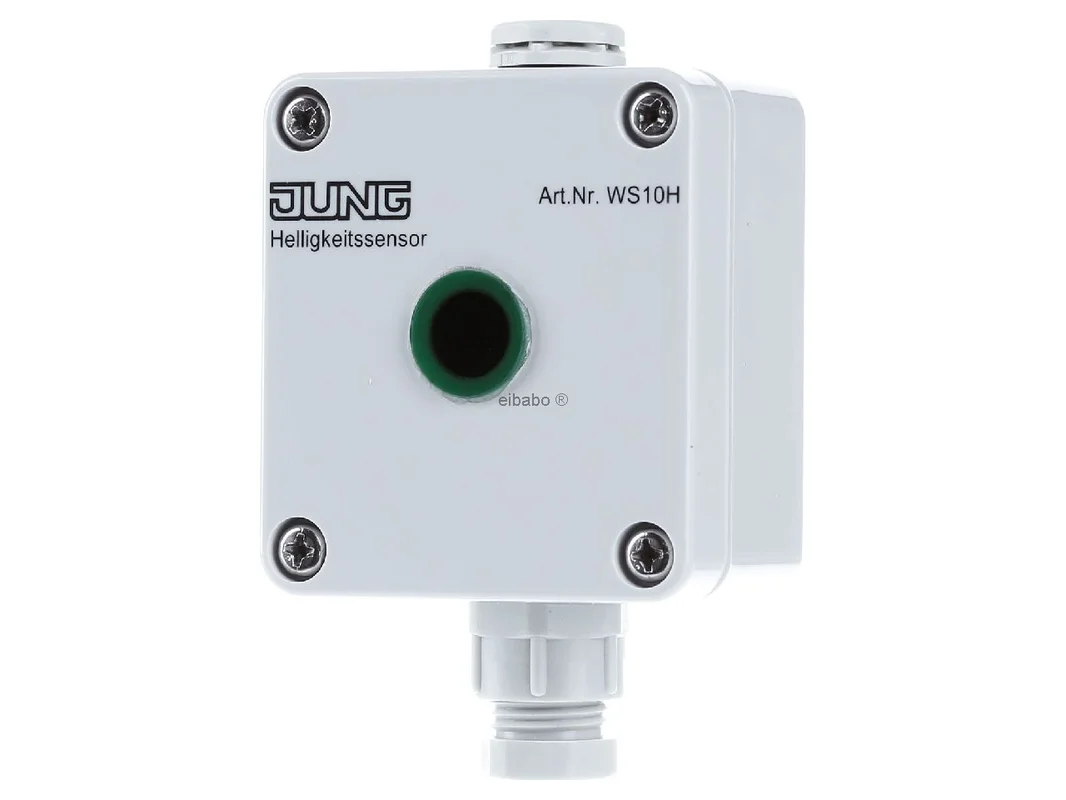

Helderheidssensor 24V DC WS 10 H – Jung – 4011377069558:

De Jung helderheidssensor met analoog spanningsuitgang 0-10V DC voor KNX-systemen WS 10 H WS10H is een nauwkeurige oplossing voor het registreren van helderheidswaarden in gebouwautomatisering. De sensor meet verlichtingssterktes van 0 tot 60.000 lux en zet de geregistreerde waarden om in een lineair analoog signaal van 0 tot 10 V. In combinatie met een passende analoog ingang kunnen hieruit op de KNX-bus meetwaarde- of beveltelegrammen worden gegenereerd.

Nauwkeurige luxregistratie voor KNX-automatisering en slimme gebouwen

Het model is ideaal geschikt voor de lichtafhankelijke besturing van zonwering, verlichting en scènes in woningbouw, utiliteitsbouw en veeleisende KNX-projecten. De robuuste uitvoering met klimaatmembraan helpt vocht in de behuizing te voorkomen. Zo werkt de sensor ook bij wisselende omgevingsomstandigheden stabiel en betrouwbaar. De analoog uitgang maakt een flexibele integratie in automatiseringsconcepten mogelijk, waarbij exacte helderheidswaarden in KNX-signalen moeten worden omgezet.

Producthighlights voordelen

• Lineaire spanningsuitgang: Uitgangssignaal 0 tot 10 V voor een zuivere en goed evalueerbare signaaloverdracht.
• Groot meetbereik: Registreert helderheid van 0 tot 60.000 lux voor veel buiten- en binnentoepassingen.
• Ideaal voor KNX: In combinatie met een analoog ingang kunnen meetwaarden direct voor KNX-functies worden gebruikt.
• Nauwkeurige automatisering: Ondersteunt de vraaggestuurde besturing van jaloezie, rolluik en licht.
• Vochtbescherming: Klimaatmembraan vermindert de vorming van vocht in de behuizing.
• 24 V DC bedrijf: Geschikt voor gebruik in typische systeemomgevingen van gebouwautomatisering.
• Nette bedrading: Kabelinvoer via PG7-verschroeping naar de aansluitklemmen.
• Flexibel gebruik: Geschikt voor helderheidsregeling, schemerlogica en gecombineerde automatiseringstaken.

Intelligente toepassingen voor licht en zonwering

• Zonweringsbesturing: Jaloezieën gaan bij hoge zoninstraling automatisch naar een gedefinieerde positie.
• Lichtregeling: Verlichting kan afhankelijk van het daglicht efficiënt worden geschakeld of geregeld.
• Schemerfunctie: Buitenverlichting of padverlichting wordt passend bij de helderheidswaarde geactiveerd.
• Energie-efficiëntie: Kunstlicht wordt alleen gebruikt wanneer het natuurlijke licht niet voldoende is.
• Comfort in het gebouw: Verblinding op werkplekken of in woonruimtes kan gericht worden verminderd.
• Praktijkgerichte automatisering: Meetwaarden kunnen via KNX worden gebruikt voor scènes, logica of centrale functies.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung helderheidssensor met analoog spanningsuitgang 0-10V DC voor KNX-systemen WS 10 H WS10H
EAN	4011377069558
Catalogus	Helderheidssensor
sensortype	Helderheidssensor met analoog spanningsuitgang
Bedrijfsspanning	24 V DC
Meetbereik	0 tot 60.000 lux
Uitgangssignaal	0 tot 10 V, lineair
Gebruik in het systeem	Evaluatie via analoog ingang voor KNX meetwaarde- of beveltelegrammen
Aansluitklemmen	+UB, GND, OUT
+UB	Bedrijfsspanning 24 V DC
GND	Referentiepotentiaal, massa, aardvrij
OUT	Analoge uitgang 0 tot 10 V
Kabelinvoer	via PG7-verschroeping
Bescherming tegen vocht	Drukcompensatie-element met klimaatmembraan
Toepassing	Registratie van klimatologische gegevens voor verdere verwerking in de KNX-automatisering

Meerwaarde voor KNX-lichtbesturing, vergelijking en ETS-praktijk

De sensor komt overal goed tot zijn recht waar exacte helderheidswaarden moeten worden omgezet in stabiele KNX-processen. In kantoorgebouwen ondersteunt hij de verblindingsvrije besturing van zonwering. In de woningbouw zorgt hij voor comfortabele schemerfuncties en vraaggestuurde lichtautomatisering. Dankzij de lineaire 0-10-V-uitgang is de integratie in KNX-installaties met analoog ingang duidelijk, flexibel en goed planbaar.

Een wezenlijk voordeel ligt in de eenvoudige signaalverwerking. De meetwaarde wordt analoog uitgegeven en kan in het KNX-systeem worden geschaald, bewaakt of met grenswaarden worden gekoppeld. Zo zijn zowel pure meetwaardeweergaven als directe schakelbevelen voor jaloezieën, rolluiken of lichtgroepen mogelijk. Het klimaatmembraan verhoogt daarbij de bedrijfszekerheid bij buitenmontage of in zones met wisselende vochtigheid.

• Lineaire helderheidsregistratie voor reproduceerbare automatiseringsfuncties.
• Zeer goed geschikt voor zonwering, lichtregeling en schemerschakeling.
• Flexibele aansluiting op KNX via passende analoog ingangen.
• Goede keuze voor projecten met een duidelijke scheiding van sensortechniek en busuitwertung.
• Robuuste uitvoering met bescherming tegen condens in de behuizing.
• Eenvoudig aansluitschema met +UB, GND en OUT.

Binnen de Jung-sensortechniek is dit model vooral interessant wanneer doelgericht een analoog 0-10-V-signaal nodig is. Vergeleken met gecombineerde weer- of multisensoren richt het zich op pure helderheidsregistratie. Dat is voordelig wanneer alleen luxwaarden voor één enkele automatiseringsfunctie nodig zijn en geen extra wind-, regen- of temperatuurregistratie gepland is.

Vergeleken met schemersensoren van de fabrikant, die meer op drempelwaardebedrijf zijn gericht, biedt deze uitvoering een fijnere en doorlopend lineaire meetwaardebasis. Daardoor kan de logica in ETS vaak nauwkeuriger worden afgestemd, bijvoorbeeld voor trapsgewijze rijbevelen bij zonwering of voor meerdere helderheidszones in een project.

Een pure helderheidssensor zoals deze is vooral geschikt voor projecten waarbij de evaluatie centraal in de schakelkast of in de KNX-logica plaatsvindt. Combinatiesensoren van de fabrikant worden eerder gekozen wanneer meerdere omgevingswaarden gezamenlijk moeten worden geregistreerd. Voor eenvoudige licht-aan-uit-taken is vaak een klassieke schemersensor voldoende. Voor gedifferentieerde KNX-strategieën is de lineaire luxwaarde echter meestal de betere basis.

• Theben: Vergelijkbare helderheids- of weersensoren bieden vaak een sterke focus op zonwering. Verschillen liggen meestal in de manier van signaalbeschikking en in de functionele omvang van het totale station.
• Elsner: Bekend om sensortechniek in de gevelautomatisering. Vaak ligt de focus daar op multisensoren die daarnaast wind, regen of temperatuur registreren.
• Gira: In de KNX-omgeving eerder aanwezig met weerstations en systeemoplossingen. Het verschil ligt vaak in de sterkere integratie van meerdere meetgrootheden in één apparaat.

Bij de keuze is het belangrijk of een puur 0-10-V-helderheidssignaal gewenst is of dat een compleet weerstation met directe KNX-communicatie beter bij het project past. Dit model is bijzonder zinvol wanneer een bestaande KNX-analoog ingang moet worden gebruikt of wanneer modulaire sensortechniek de voorkeur heeft.

In ETS moet de bijbehorende analoog ingang eerst correct op het bereik 0 tot 10 V worden geparametreerd. Daarna is een lineaire schaalverdeling naar het gewenste luxbereik van 0 tot 60.000 aan te bevelen. Zo kunnen de meetwaarden direct als 2-byte- of 4-byte-waarde in het KNX-project worden doorgegeven, afhankelijk van de opbouw van de logica.

Voor een zonweringsbesturing kan bijvoorbeeld een drempelwaarde bij gemiddelde helderheid het neerlaten van de jaloezie activeren, terwijl een hogere grenswaarde de lamellen verder laat volgen. Voor buitenverlichting is een hysterese zinvol, zodat het licht bij wisselende bewolking niet voortdurend schakelt. Een praktijkgericht voorbeeld is de combinatie van inschakelen bij geringe helderheid en tijdvertraagd uitschakelen zodra de meetwaarde weer stabiel stijgt.

Ook een koppeling met tijdobjecten is zinvol: overdag stuurt de luxwaarde de zonwering, in de avonduren neemt dezelfde meetwaarde de schemerfunctie voor paden of ingangen over. Zo ontstaat met weinig moeite een doordachte en energiebesparende KNX-logica.

Wie in de gebouwautomatisering vertrouwt op betrouwbare helderheidswaarden, krijgt met deze sensor een duidelijke en praktijkgerichte oplossing. De lineaire 0-10-V-uitgang, het grote luxbereik en de robuuste bouw maken hem tot een sterke keuze voor moderne KNX-installaties. Ideaal voor planners, integratoren en exploitanten die licht, comfort en efficiëntie naar een hoger niveau willen tillen.
