Hoofd-/noodstopschakelaar 3-polig 25A 9.5kW/400V – Veiligheidsschakelaar 3-polig 9,5 kW 3LD2103-0… – Siemens – 4011209402898:

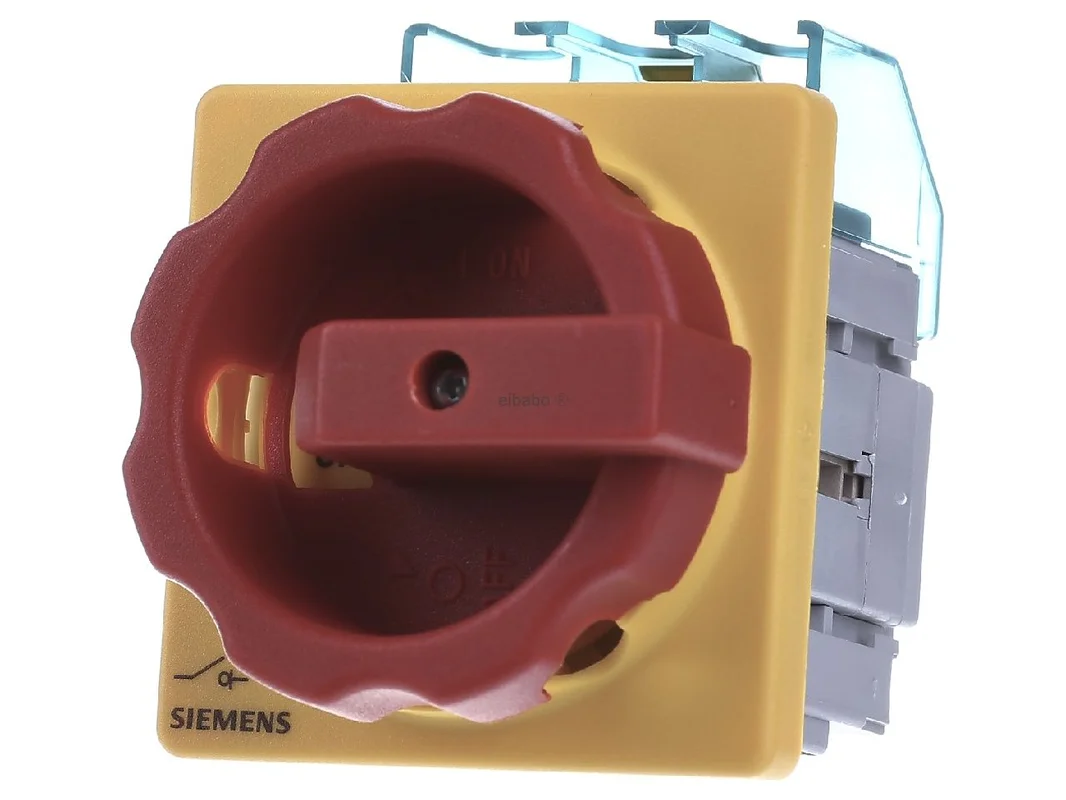

De Siemens lastscheider noodstop 3-pin frontbevestigd 3LD2103-0TK53 is een betrouwbare oplossing voor het veilig scheiden van belastingen in industriële installaties. Als hoofd- en noodstopschakelaar van de SENTRON 3LD-serie combineert hij een duidelijke schakelstand, robuuste constructie en praktisch bediening via een rode draaigreep op gele achtergrond. Het apparaat is ideaal voor machines, transporttechniek, ventilatie- en klimaatsystemen evenals vele ander toepassingen met hoge eisen aan veiligheid en bedrijfsduidelijkheid.

Siemens lastscheider voor veilige netscheiding in de machinebouw

De frontmontage met 4-gatsbevestiging maakt een stabiele integratie in schakelkasten, behuizingen en machinefronten mogelijk. De 3-polige opbouw is ontworpen voor typische draaistroomkringen en ondersteunt een veilige alpolige scheiding. Met een nominale stroom van 25 A en een bedrijfsvermogen van 9,5 kW bij AC-23 A en 400 V is de schakelaar zeer geschikt voor veel industriële schakeltoepassingen.

Producthighlights voordelen

• Veilige noodstopfunctie: Rood-gele draaischakelaar voor snelle en duidelijke bediening in een noodgeval.
• 3-polige uitvoering: Geschikt voor het betrouwbaar scheiden van draaistroomkringen.
• Frontbevestiging: Ideaal voor inbouw in schakelkastdeuren, bedieningspanelen en machinefronten.
• 4-gatsmontage: Stevige bevestiging en hoge stabiliteit bij de installatie.
• Nominale stroom 25 A: Geschikt voor veel industriële lastscheidingstoepassingen.
• 9,5 kW bij AC-23 A / 400 V: Zeer geschikt voor veeleisende belastingen in motor- en installatietoepassingen.
• Hoge bedrijfszekerheid: Ontworpen voor gebruik als hoofdschakelaar, onderhoudsschakelaar en noodstopschakelaar.
• Vergrendelbaar: De draaischakelaar kan in de 0-stand worden vergrendeld en ondersteunt zo onderhoud en bescherming tegen onbevoegd herinschakelen.
• Vingerveilige uitvoering: Ondersteunt een hoog niveau van bescherming bij montage en gebruik.
• Internationaal inzetbaar: Brede goedkeuringen en normreferenties vergemakkelijken het gebruik in de wereldwijde machinebouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SENTRON 3LD
Artikelnaam	Lastscheider noodstop 3-pin frontbevestigd
Artikelnummer fabrikant	3LD2103-0TK53
Alternatieve schrijfwijze	3LD21030TK53
EAN	4011209402898
Catalogus	Lastscheiders
Producttype	Hoofd- en noodstopschakelaar
Aantal polen	3-polig
Nominale stroom Iu	25 A
Bedrijfsvermogen AC-23 A bij 400 V	9,5 kW
Bedrijfsvermogen AC-3 bij 400 V	7,5 kW
Nominale bedrijfsspanning AC	tot 690 V
Nominale isolatiespanning	690 V
Stootspanningsvastheid	6 kV
Beschermingsgraad	IP65
Montagetype	Frontbevestiging
Bevestiging van de aandrijving	4-gatsbevestiging
Aandrijving	Draaiaandrijving
Kleur van de greep	rood/geel
Vergrendelbaar	ja, in 0-stand
Mechanische levensduur	typisch 100000 schakelcycli
Bedrijfsfrequentie	50 tot 60 Hz
Kortstondige stroomvastheid Icw	640 A voor 1 s bij 690 V
Beveiliging hoofdstroomkring	gL/gG 25 A
Vingerveilig	ja
Gebruikstemperatuur	-25 tot +55 °C
Normreferentie	IEC 60947-3, EN 60947-3

Schakelvermogen, varianten en zinvolle alternatieven in de praktijkvergelijking

Binnen de Siemens SENTRON 3LD-familie positioneert dit model zich als compacte noodstopschakelaar voor 25 A met frontmontage. Ten opzichte van sterkere varianten uit dezelfde serie met 32 A, 63 A of hoger is dit apparaat vooral de juiste keuze wanneer veilige lastscheiding bij een gematigde stroombehoefte gevraagd is en tegelijk een duidelijke noodstopbediening aan de frontzijde vereist is. Voor toepassingen met hoger motorvermogen of een groter lastprofiel zijn grotere 3LD-uitvoeringen vaak zinvoller. Voor zuivere hoofdschakelaars zonder noodstop-signaalkleur komen binnen de serie ook varianten met een ander greepuivoering in aanmerking.

Een belangrijk verschil met vergelijkbare Siemens apparaten ligt in het montagetype. Frontbevestigde modellen zijn bijzonder geschikt voor deuren en bedieningsfronten. Varianten voor DIN-rail, montageplaat of verdeelinbouw zijn daarentegen eerder ontworpen voor de interne opbouw van de schakelkast. Ook zijn er binnen de serie uitvoeringen met directe aandrijving of deurkoppelaandrijving, waardoor de bedieningsoplossing gericht aan de betreft machineconstructie kan worden aangepast.

• Voordeel in gebruik: Zeer geschikt voor machines waarbij de schakelaar direct en goed zichtbaar aan de voorzijde moet zitten.
• Pluspunt ten opzichte van grotere serievarianten: Compacter en gepast voor 25-A-toepassingen.
• Verschil met deurkoppelvarianten: Dit model is direct aan de voorkant gemonteerd en daardoor bijzonder geschikt voor korte, eenvoudige bedieningswegen.
• Flexibel systeem: In de 3LD-serie kunnen afhankelijk van de behoefte hulpschakelaars, N-PE-klem of een 4e pool worden toegevoegd.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van de toepassing bijvoorbeeld de ABB OT-serie, Eaton P1/P3 of Kraus Naimer KG-schakelaars in aanmerking. ABB OT-schakelaars zijn vaak sterk gericht op scheidingsfuncties in brede industriële omgevingen. Eaton P1 of P3 worden vaak gebruikt in de machinebouw en in besturingen, deels met een ander accessoirelogica. Kraus Naimer staat vooral bekend om vele varianten van nokkenschakelaars en scheidingsschakelaars. Voor compatibiliteit in bestaande Siemens omgevingen, bij accessoires en bij uniforme systeemplanning biedt de SENTRON 3LD-serie echter meestal duidelijke voordelen.

Toepassingsgebieden en technische meerwaarde voor industriële toepassingen

De schakelaar is ontworpen voor veel gebieden van industriële energiescheiding. Typisch toepassingen zijn te vinden bij draaistroommotoren, klimaat- en ventilatie-installaties, bewerkings- en verwerkingsmachines, transportinstallaties evenals in de chemische industrie en in de voedingsmiddelen- en drankenindustrie. Door de modulair opbouw kan het apparaat naar behoefte in bestaande concepten worden geïntegreerd en aan functionele eisen worden aangepast.

• Machinebouw: Veilige uitschakeling van machines en aandrijvingen bij onderhoud of noodgevallen.
• Transporttechniek: Duidelijk scheidingspunt voor installaties met een hoge behoefte aan zichtbaarheid en bedieningsduidelijkheid.
• Klimaat- en ventilatietechniek: Betrouwbare uitschakeling van aggregaten en motorbelastingen.
• Chemie en food: Robuuste oplossing voor industriële omgevingen met duidelijke veiligheidseisen.
• Toepassingen dicht bij buitenomgevingen: Met geschikte ingekapselde uitvoering binnen de serie zijn beschermingsgraden tot IP65 mogelijk.

Extra meerwaarde biedt het doordachte systeemconcept van de 3LD-serie. Daartoe behoren de snelle, eenvoudige montage van hulpschakelaars, de optie voor N-PE-klem of 4e pool evenals de goede geschiktheid voor Internationale machineconcepten door IEC-, UL-, CCC- en verdere goedkeuringen. Bovendien zijn in de 3LD2-familie ook uitvoeringen voor gelijkstroomtoepassingen beschikbaar, wanneer het toepassingsprofiel afwijkt van klassieke AC-installaties.

De Siemens 3LD2103-0TK53 is daarmee een sterke keuze voor iedereen die een compacte, normconforme en duidelijk bedienbare noodstop-lastscheider voor professionele industriële toepassingen zoekt.
