Inbedrijfstelling gesneden. adapter – Interface voor KNX-domotica 6149/21-500 – ABB – 2CKA006133A0201 – 4011395118962:

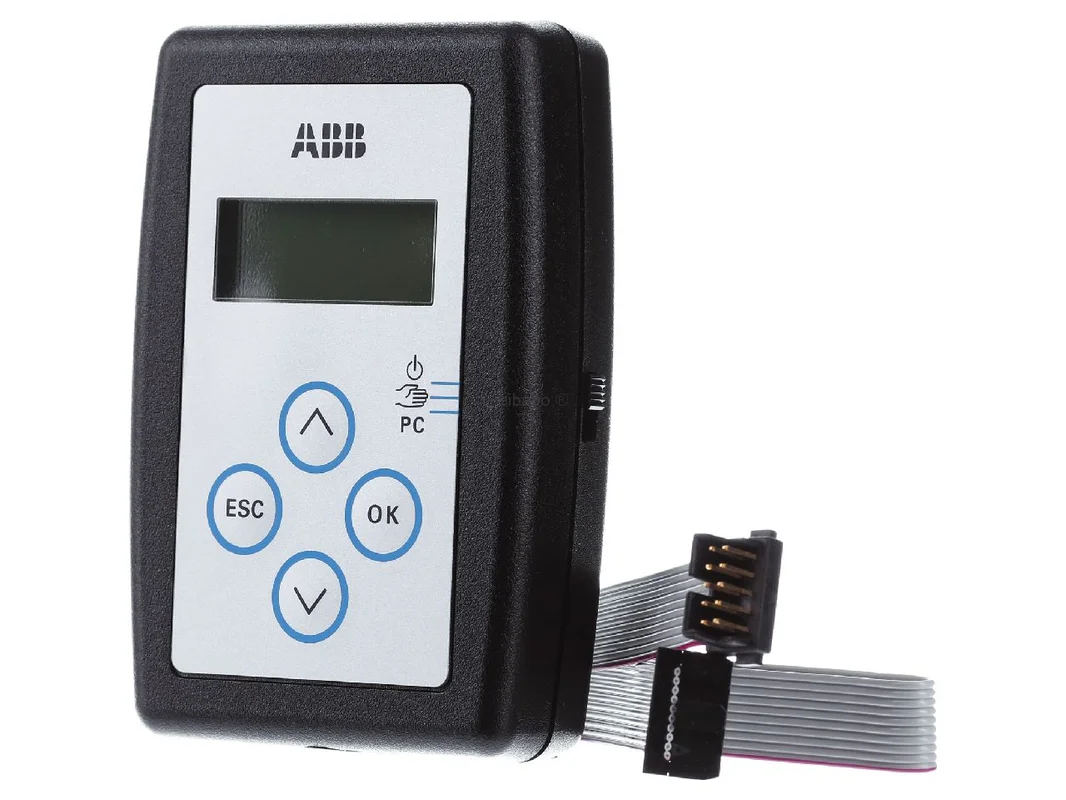

De ABB KNX inbedrijfnameadapter 6149/21-500 is een professionele data-interface voor de snelle, veilige en flexibele koppeling van een pc aan de KNX-bus. Het apparaat is ontwikkeld voor de inbedrijfname, parametrering en service van geselecteerde ABB- en Busch-Jaeger-KNX-buskoppelaars en combineert mobiele inzetvrijheid met comfortabele bediening direct op het apparaat.

Professionele KNX-inbedrijfname met USB, SD-kaartsleuf en mobiele handbediening

De inbedrijfname gebeurt naar keuze via de USB-interface of lokaal via de SD-kaartsleuf. Met vier toetsen en een drieregelig, verlicht distoneelstuk kunnen gegevens op de SD-kaart gericht worden geselecteerd en overgedragen. De geïntegreerde accu maakt een autonome werking van maximaal acht uur mogelijk, wat de adapter bijzonder praktisch maakt voor service, test en projectwerk op locatie. Opladen gebeurt eenvoudig via de pc met een USB-kabel.

Producthighlights voordelen

• USB-interface: Directe verbinding tussen pc en KNX voor parametrering en inbedrijfname.
• SD-kaartsleuf: Lokale gegevensoverdracht zonder permanente pc-verbinding mogelijk.
• Distoneelstuk met duidelijke tekstweergave: Drieregelig, verlicht distoneelstuk voor goed overzicht bij de bestandsselectie.
• Vier bedieningstoetsen: Eenvoudige navigatie, selectie en start van de gegevensoverdracht direct op het apparaat.
• Geïntegreerde accu: Mobiel gebruik zonder vaste voedingsspanning voor veel servicegevallen op locatie.
• Autonome werking: Ideaal voor inbedrijfname, diagnose en aanpassing in bestaande KNX-installaties.
• Praktijkgerichte bouwvorm: Handzaam apparaat voor mobiel gebruik in woningbouw en utiliteitsbouw.
• Compatibele koppeling: Geschikt voor gedefinieerde ABB i-bus KNX- en Busch-Powernet KNX-koppelaars.
• Efficiënte projectworkflow: Gegevens kunnen snel worden overgedragen en lokaal worden geselecteerd.
• Ideaal voor servicebezoeken: Ondersteunt technici bij onderhoud, test en herprogrammering.

Typische toepassingsgebieden in de KNX-praktijk

• Eerste inbedrijfname: Snelle koppeling van een pc aan de KNX-bus voor de projectoverdracht.
• Service op locatie: Wijzigingen aan bestaande installaties zonder omvangrijke extra techniek.
• Mobiele diagnose: Praktisch voor controles aan buskoppelaars in woon- en utiliteitsgebouwen.
• Lokale gegevensselectie: Selectie van projectstanden direct via SD-kaart en distoneelstuk.
• Retrofit en ombouw: Handig bij aanpassingen aan bestaande KNX-installaties.
• Werkplaats en testplek: Zinvol voor voorbereidende werkzaamheden aan compatibele KNX-componenten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX inbedrijfnameadapter 6149/21-500
Artikelnummer	2CKA006133A0201
EAN	4011395118962
Catalogus	Data-interface
Apparaattype	Inbedrijfnameadapter / data-interface
Bussysteem	KNX TP
Interfaces	USB-interface, SD-kaartsleuf
Bediening	4 toetsen, 3-regelig verlicht distoneelstuk
Voedingsspanning	USB, geïntegreerde accu
Autonome werking	tot 8 h
Opladen	via pc met USB-kabel
Montagewijze	Handzenderbehuizing
Beschermingsgraad	IP20
Omgevingstemperatuur bedrijf	-5 °C tot +45 °C
Compatibele ABB i-bus KNX-buskoppelaars	6120/12-101, 6120/13-101, 6197/12-101, 6197/13-101, 6197/14-101, 6197/15-101
Compatibele Busch-Powernet KNX-netkoppeling	6920/12, 6920/13, 6920/40
Toepassing	Voor het koppelen van een pc aan de KNX

Flexibel KNX-projectwerk met lokale bediening en directe bustoegang

De inbedrijfnameadapter is ontwikkeld voor gebruikers die KNX-projecten efficiënt en zorgvuldig in bedrijf willen nemen. Het apparaat toont zijn kracht vooral bij inzet op plaatsen waar niet altijd een vaste werkplek beschikbaar is. Dankzij accu, distoneelstuk en SD-kaartsleuf blijft het werk ook in technische ruimtes, bij retrofitprojecten of tijdens lopende gebouwexploitatie flexibel en goed planbaar.

In tegenstelling tot eenvoudige pc-interfaces met uitsluitend kabelgebruik biedt dit model een duidelijk praktijkvoordeel door de lokale bestandsselectie op het apparaat. Dat vergemakkelijkt de inzet bij servicebezoeken wanneer configuratiestanden direct op locatie moeten worden gekozen en overgedragen. Voor technici op locatie betekent dat meer snelheid, minder omwegen en een duidelijk gestructureerde werkwijze.

• Lokale inbedrijfname direct via SD-kaart zonder permanente pc-verbinding.
• Zeer goede bedienbaarheid dankzij verlicht distoneelstuk en duidelijke toetslogica.
• Mobiele inzet dankzij geïntegreerde accu en USB-laadfunctie.
• Betrouwbare verbinding tussen service-pc en KNX-bus bij compatibele koppelaars.
• Bijzonder nuttig voor onderhoud, diagnose en aanpassing in bestaande installaties.
• Goede oplossing voor inbedrijfstellers, integratoren en elektrotechnische vakbedrijven.

Binnen de ABB-KNX-wereld onderscheidt dit apparaat zich van klassieke bus- of programmeerinterfaces vooral door zijn mobiele, lokale werkwijze. Waar eenvoudige interfaces in de eerste plaats vaste pc-toegang tot de bus bieden, vult deze adapter het proces aan met directe bediening via distoneelstuk en SD-kaart. Dat is vooral bij decentrale inzet een duidelijke meerwaarde.

Vergeleken met uitsluitend stationair gebruikte interfaces is deze oplossing beter geschikt voor servicegevallen aan compatibele buskoppelaars en netkoppelingen. De focus ligt minder op een permanente installatiekoppeling, maar op inbedrijfname, gegevensoverdracht en doelgericht projectwerk in het veld.

ABB biedt in de KNX-omgeving ook interfaces voor de klassieke verbinding tussen ETS en bus via USB of IP. Deze producten zijn sterk wanneer een vaste werkplek, een schakelkast of een permanente netwerkaansluiting centraal staat. De hier beschreven adapter is daarentegen geoptimaliseerd voor mobiel gebruik en lokale gegevensselectie.

Wanneer aan compatibele ABB- of Busch-Jaeger-koppelaars wordt gewerkt en projectstanden direct op locatie beschikbaar moeten zijn, komt de combinatie van SD-kaart, toetsbediening en accu goed tot zijn recht. Voor pure onderhoud op afstand of permanente buskoppeling zijn IP-gebaseerde oplossingen vaak de geschiktere keuze.

Bij andere bekende KNX-fabrikanten zoals MDT, Gira of Weinzierl zijn USB- en IP-interfaces voor ETS en service te vinden. Deze apparaten zijn vaak ontworpen voor directe bustoegang of netwerkintegratie. Het wezenlijke verschil is dat een lokaal bedieningsconcept met distoneelstuk, toetsen en SD-kaartselectie niet altijd aanwezig is.

Voor gestandaardiseerde ETS-processen zijn veel van deze producten in principe vergelijkbaar bruikbaar, voor zover ze als KNX-interface zijn uitgevoerd. De ABB-adapter onderscheidt zich echter door zijn gerichte afstemming op compatibele ABB- en Busch-Jaeger-koppelaars en door mobiel gebruik zonder permanente pc-binding.

In de ETS-praktijk is het zinvol om vóór gebruik een duidelijke projectstructuur met eenduidige apparaatnamen, lijnreferentie en correct benoemde groepsadressen aan te leggen. Bij servicebezoeken bespaart dit veel tijd, omdat de juiste stand direct herkenbaar is. Als met meerdere deelprojecten wordt gewerkt, moet het bestand op de SD-kaart eenduidig worden benoemd, bijvoorbeeld naar verdieping, lijn of ruimtegruppe.

Een praktijkgericht voorbeeld is de inbedrijfname van een verdiepingsgebied met meerdere sensoren en actoren via compatibele buskoppelaars. Hier kan het passende projectbestand lokaal worden gekozen en gericht worden overgedragen. De adapter is ook zeer nuttig bij nabewerkingen in bestaande objecten wanneer slechts afzonderlijke ruimtes worden aangepast en geen complete werkplek moet worden opgebouwd.

Voor een correcte ETS-workflow is het bovendien aan te bevelen om na de overdracht de communicatie van de betrokken deelnemers direct te controleren. Zinvol zijn testobjecten voor schakelen, dimmen, status en scènes. Zo kunnen adresfouten, dubbele fysieke adressen of onvolledige downloads vroegtijdig worden herkend en direct worden verholpen.

Wie KNX-projecten professioneel realiseert, krijgt met deze adapter een doordacht hulpmiddel voor efficiënte processen op locatie. De combinatie van USB-aansluiting, SD-kaartsleuf, distoneelstuk en accu maakt de inzet flexibel, mobiel en duidelijk gestructureerd. Dat bespaart tijd bij de inbedrijfname en vergemakkelijkt de service in de dagelijkse praktijk.

De ABB KNX inbedrijfnameadapter 6149/21-500 overtuigt met praktijkgerichte bediening, hoge compatibiliteit en grote meerwaarde voor integratoren en vakbedrijven. Een zeer goede keuze voor iedereen die KNX-projecten veilig, snel en professioneel wil realiseren.
