Description

Installatie magneetschakelaar 230V 25A 4S – Installatie contactor 412551 – Legrand Bticino – 3245064125512:

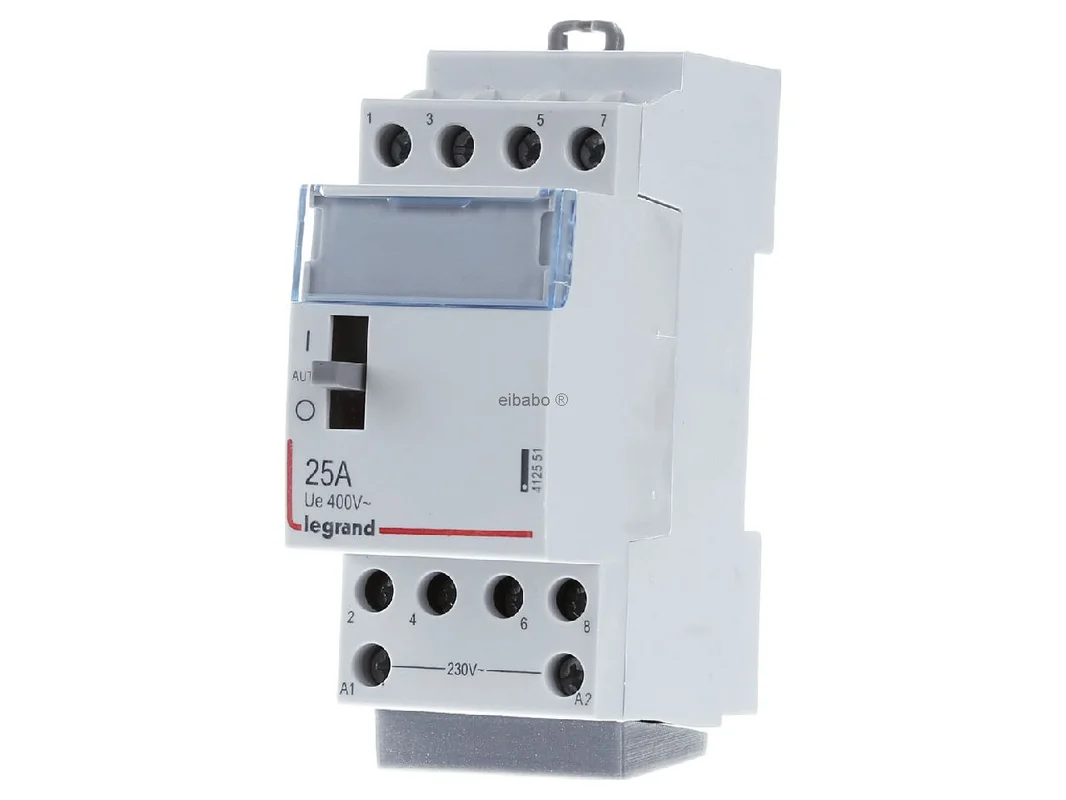

De Legrand Bticino installatiecontactor 4-polig 25A 230V AC 4 maakcontacten met handschakelaar 412551 is een krachtige oplossing voor het veilig en nauwkeurig schakelen van elektrische belastingen in de verdeler. Het apparaat is ontworpen voor een AC 230 V spoelspanning en schakelt met 4 maakcontacten belastingen tot 25 A bij 400 V AC. Daarmee is de installatiecontactor ideaal voor lichtkringen, verwarmingen, ventilatie en geselecteerde motortoepassingen in woningbouw en utiliteitsbouw.

Legrand installatiecontactor 4-polig voor licht, verwarming en motorbelastingen

De compacte REG-uitvoering ondersteunt een nette montage op de DIN-rail volgens EN 60715. Een geïntegreerde handschakelaar vergemakkelijkt service, test en ingebruikname direct op het apparaat. Het beschrijvingsvenster verbetert de duidelijke toewijzing in de verdeler, terwijl de schakelstandindicator de status snel inzichtelijk maakt. Zo combineert het model een normconforme uitvoering met een hoge praktische toepasbaarheid in het dagelijks gebruik.

Producthighlights voordelen

• 4-polige uitvoering: Geschikt voor het gelijktijdig schakelen van meerdere stroompaden.
• 4 maakcontacten: Duidelijke contactstructuur voor typische schakeltaken in de installatie.
• Nominale bedrijfsstroom 25 A: Geschikt voor veel belastingen in woon- en utiliteitsgebouwen.
• Spoelspanning AC 230 V: Ideaal voor veelgebruikte stuurstroomkringen.
• Met handschakelaar: Praktisch voor onderhoud, testbedrijf en handmatige functiecontrole.
• Schakelstandindicator: Maakt een snelle visuele controle in het verdeelveld mogelijk.
• Beschrijvingsvenster: Ondersteunt een duidelijke, normgerichte markering.
• Snelbevestiging op DIN-rail: Snelle montage op montagerail volgens EN 60715.
• Uitbreiding met hulpcontacten mogelijk: Flexibel voor uitgebreide stuur- en meldtaken.
• Normconforme uitvoering: Volgens EN 61095 voor gebruik als installatiecontactor.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Legrand Bticino
Artikelnaam	Legrand Bticino installatiecontactor 4-polig 25A 230V AC 4 maakcontacten met handschakelaar 412551
Artikelnummer fabrikant	412551
EAN	3245064125512
Catalogus	Installatiecontactor REG
Producttype	Installatiecontactor
Serie	CX3
Aantal polen	4-polig
Contactuitvoering	4 maakcontacten
Nominale bedrijfsstroom Ie	25 A
Nominale bedrijfsspanning	400 V AC
Spoelspanning	230 V AC
Bedieningsspanning	195 tot 253 V
Spanningstype bedrijf	AC
Spanningstype bediening	AC
Gebruikscategorie	AC-1, AC-7a, AC-3, AC-7b
Norm	EN 61095
Montagewijze	DIN-rail volgens EN 60715
Bevestiging	klikkende snelbevestiging
Schuif voor handbediening	ja
Beschrijvingsvenster	ja
Schakelstandindicator	ja
Extra voorzieningen mogelijk	ja
Breedte in module-eenheden	2
Breedte	35,6 mm
Hoogte	94,9 mm
Diepte	72,6 mm
Inbouwdiepte	44 mm
Beschermingsgraad	IP2X
Max. gloeilampbelasting	3000 W
Max. fluorescentielampbelasting	2100 VA
Fluorescentielampbelasting duo	2200 VA
Fluorescentielampbelasting parallel gecompenseerd	1000 VA

Schakelcomfort, belastingstypen en slimme alternatieven in de verdeler

In de praktijk scoort de installatiecontactor met een hoge veelzijdigheid. Hij is ontworpen voor typische belastingen zoals lampengroepen, verwarmingen en motoren en dekt daarmee veel klassieke schakeltaken in onderverdelingen af. Door de 4 maakcontacten is het apparaat bijzonder geschikt wanneer meerdere geleiders gelijktijdig moeten worden geschakeld of wanneer een duidelijke scheiding in de belastingskring gewenst is.

• Voor lichtgroepen: Goede keuze voor centrale of gescheiden verlichtingssturingen.
• Voor verwarmingsbelastingen: Geschikt voor elektrische verwarmingskringen met gedefinieerde schakellogica.
• Voor motorbelastingen: Inzetbaar bij geschikte toepassingen volgens de relevante categorieën.
• Voor service: De handschakelaar vereenvoudigt controle, onderhoud en ingebruikname.
• Voor nette verdelingen: Beschrijving en statusindicator helpen bij overzicht en diagnose.

Binnen de Legrand CX3-serie zijn er vergelijkbare modellen met een andere contactbezetting of zonder handschakelaar. Varianten met 2 maakcontacten zijn vaak geschikt voor eenvoudigere stuurtaken met minder schakelwegen. Modellen met 2 verbreekcontacten en 2 maakcontacten zijn zinvol wanneer naast het inschakelen ook een gedefinieerde scheidingsfunctie nodig is. Uitvoeringen zonder handschakelaar zijn interessant wanneer een volledig automatische sturing centraal staat en handmatige lokale bediening achterwege kan blijven.

Vergeleken met de Legrand-variant 412561 met vergelijkbare kerngegevens richt dit model zich op toepassingen waarbij geen bromvrije uitvoering vereist is. Wie bijzonder veel waarde hecht aan een geluidsarme werking in een gevoelige omgeving, kiest eerder voor het bromvrije alternatief. Voor standaardtaken in de verdeler biedt de uitvoering 412551 daarentegen een sterke balans tussen functie, bedieningscomfort en compacte bouwvorm.

Als vergelijkbare oplossingen van andere gerenommeerde fabrikanten komen bijvoorbeeld ABB ESB-installatiecontactors, Hager installatiecontactors uit de ESC-serie of Eltako-contactors voor rij-inbouw in aanmerking. Verschillen zitten meestal in bouwhoogte, geluidsgedrag, contactvarianten, extra functies en in de details van het accessoireaanbod. Voor projecten met een bestaande Legrand-infrastructuur is dit model bijzonder interessant, omdat het passend in de CX3-omgeving met bijpassende extra voorzieningen kan worden geïntegreerd.

Toepassingsgebieden

• Woningbouw: Voor licht, verwarmingskringen en centrale schakeltaken in verdelingen.
• Utiliteitsbouw: Geschikt voor technische ruimtes, neveninstallaties en gestructureerde belastingssturing.
• Gebouwautomatisering: Als schakelelement in tijd-, sensor- of signaalgestuurde toepassingen.
• Modernisering: Praktisch bij het achteraf uitrusten van bestaande verdelers met DIN-rail.
• Service en controle: Dankzij handschakelaar geschikt voor testruns direct op het apparaat.

Meerwaarde met betrekking tot normen, montage en typische belastingen

De installatiecontactor is uitgevoerd volgens EN 61095 en voorbereid voor inbouw op DIN-rail volgens EN 60715. De klikkende snelbevestiging bespaart tijd bij de montage en ondersteunt een stevige bevestiging in de verdeler. Met de gebruikscategorieën AC-1 en AC-7a is het apparaat geschikt voor gebruikelijke niet- of zwak inductieve belastingen, zoals verwarmingen of verlichting. De categorieën AC-3 en AC-7b maken bovendien gebruik bij geschikte motorbelastingen mogelijk, mits de dimensionering van de installatie daarop is afgestemd.

Extra praktisch nut bieden het geïntegreerde beschrijvingsvenster en de schakelstandindicator. Beide vergroten het overzicht in het veld en vergemakkelijken het opsporen van fouten bij service. Wanneer in het project extra meld- of stuurfuncties nodig zijn, kan de contactor zinvol worden uitgebreid met passende hulpcontacten. Dat maakt hem tot een flexibele en professionele oplossing voor moderne elektrische installaties.

Deze installatiecontactor is een doordachte keuze voor iedereen die een compact, normconform en veelzijdig schakelapparaat met handschakelaar voor inbouw in de verdeler zoekt.
