Installatie magneetschakelaar 24VAC/DC,2S,LED – Installatiecontactor 24V AC / DC 22.32.0.024.4320 – Finder – 8012823355238:

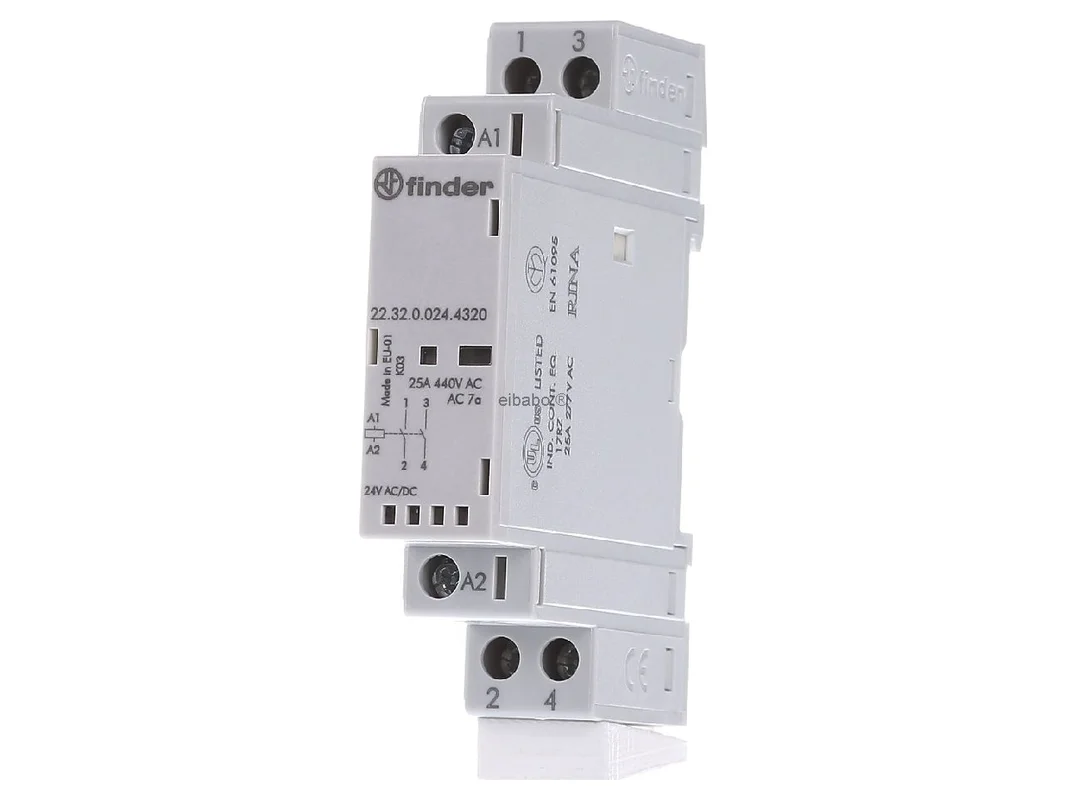

De Finder installatiecontactor 2-polig 25A 24V AC/DC 2 maakcontacten LED 22.32.0.024.4320 is een compacte oplossing voor het veilig schakelen van belastingen in verdeelkasten en schakelinstallaties. Het apparaat is ontworpen voor de 35-mm-rail, werkt met 24 V AC/DC en biedt 2 maakcontacten voor nauwkeurige schakeltaken in gebouwen, in de lichttechniek en in vele automatiseringstoepassingen. De slanke bouwvorm van slechts 17,5 mm breed bespaart ruimte in de verdeler, terwijl LED en mechanische schakelstandindicatie de status snel inzichtelijk maken.

Efficiënt schakelen van belastingen voor verdeling, licht en automatisering

De installatiecontactor combineert een hoog schakelvermogen, duidelijke statusweergave en een compact modulaire inbouwformaat. Met 25 A bij 250 V AC, contactmateriaal AgSnO2 en geschiktheid voor diverse belastingstypen is hij afgestemd op praktisch gebruik in woningbouw, utiliteitsbouw en technische ruimtes. Vooral bij lichtkringen, halogeenbelastingen, LED-toepassingen of kleinere motorbelastingen toont het apparaat zijn sterke punten. De uitvoering volgens DIN EN 61095 en de montage op DIN EN 60715 TH35 maken de integratie in moderne elektrische installaties eenvoudig en conform de norm.

Producthighlights voordelen

• Compacte bouwvorm: Slechts 17,5 mm breed en daarmee ideaal voor smalle verdelervelden.
• 2 maakcontacten: Geschikt voor het gericht schakelen van twee belastingspaden.
• 25 A schakelstroom: Ontworpen voor krachtige schakeltaken in installatietoepassingen.
• 24 V AC/DC spoel: Flexibel inzetbaar in veel besturings- en schakelsystemen.
• LED-indicatie: De schakeltoestand is snel en duidelijk herkenbaar.
• Mechanische indicatie: Extra visuele controle direct op het apparaat.
• Contactmateriaal AgSnO2: Robuuste contacten voor duurzame schakelprestaties.
• Voor DIN-rail: Snelle montage op 35-mm-draagrail.
• Breed belastingsspectrum: Geschikt voor gloei-, halogeen-, LED- en fluorescentiebelastingen.
• Praktisch bij motorbelasting: Ook inzetbaar voor 1-fase-motorbelastingen.
• Beschermingsgraad IP20: Passend voor gebruik in beschermde verdeelkasten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder installatiecontactor 2-polig 25A 24V AC/DC 2 maakcontacten LED 22.32.0.024.4320 223200244320
Artikelnummer fabrikant	22.32.0.024.4320
EAN	8012823355238
Catalogus	Installatiecontactor REG
Serie	Finder Serie 22
Producttype	Installatiecontactor
Uitvoering	2-polig
Contactuitvoering	2 maakcontacten
Nominale stroom	25 A
Nominale spanning	250 V AC
Stuurspanning spoel	24 V AC/DC
Montage	35-mm-rail, DIN EN 60715 TH35
Norm	DIN EN 61095:2009
Contactmateriaal	AgSnO2
Breedte	17,5 mm
Hoogte	88,8 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot +50 °C
Statusindicatie	LED en mechanische schakelstandindicatie
Max. schakelvermogen AC1 bij 230 V AC	6250 VA
Max. schakelvermogen AC15 bij 230 V AC	1800 VA
motorbelasting AC3 bij 230 V AC	1 kW
Nominale stroom AC-7c	10 A
Gloei- en halogeenlampen	2000 W
Compacte fluorescentielampen	200 W
Fluorescentielampen met EVG	800 W
Fluorescentielampen met KVG	500 W
LED bij 230 V AC	200 W
LV-halogeen of LED met EVG	200 W
LV-halogeen of LED met KVG	800 W

Praktische voordelen, toepassingsgebieden en zinvolle alternatieven in één oogopslag

In het dagelijks gebruik overtuigt het apparaat door zijn duidelijke functie in de schakelkast en in de onderverdeler. De smalle modulebreedte bespaart waardevolle ruimte, wat bij dicht bezette modulaire inbouw een echt voordeel is. Door de 24-V-AC/DC-spoel is het model goed geschikt voor besturingen waarin gelijk- en wisselspanning in het stuurcircuit kunnen voorkomen. LED en mechanische indicatie helpen bij service, controle en inbedrijfstelling.

• Ideaal voor lichtkringen: Geschikt voor gloeilicht, halogeen, LED en klassieke fluorescentietechniek.
• Goed voor gebouwautomatisering: Zinvol in woningbouw, utiliteitsbouw, werkplaats en technische ruimte.
• Ruimtebesparend in de verdeler: Slanke bouwvorm voor compacte rijmontage.
• Snelle visuele controle: Status direct herkenbaar via LED en mechanische indicatie.
• Flexibele stuurzijde: 24 V AC/DC vergemakkelijken de integratie in veel besturingsconcepten.
• Voor diverse belastingstypen: Inzetbaar van verlichting tot kleinere motorbelastingen.

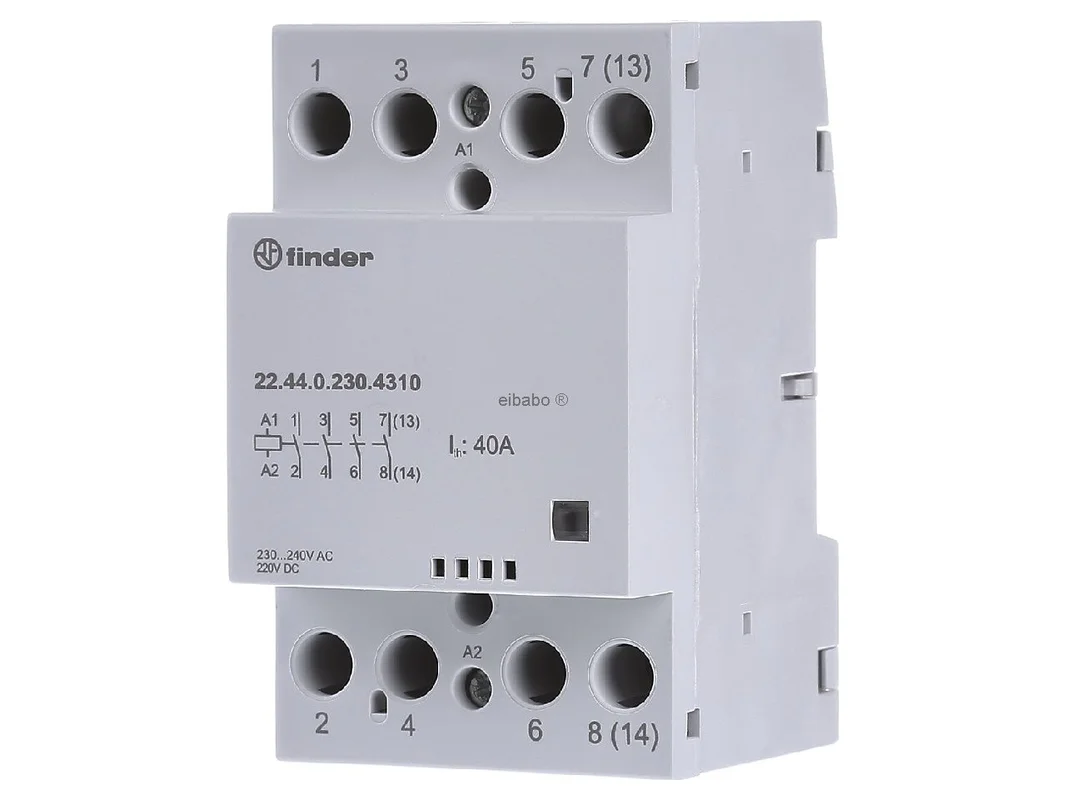

Binnen de Finder Serie 22 zijn er verwante varianten met een vergelijkbare basisfunctie. Modellen met een andere spoelspanning zijn geschikt wanneer in het stuurcircuit andere spanningen dan 24 V aanwezig zijn. Varianten met een afwijkend aantal contacten of contacttype zijn zinvol wanneer naast zuivere maakcontacten ook verbreekcontacten of extra schakelpaden nodig zijn. Zijdelings aanbouwbare hulpcontacten breiden de functie uit, bijvoorbeeld voor melding of besturingslogica.

Vergeleken met vergelijkbare apparaten van dezelfde fabrikant is deze uitvoering bijzonder interessant wanneer een compacte 2-polige oplossing met 2 maakcontacten, 25 A en 24 V AC/DC wordt gezocht. Een variant met een andere spoel past beter bij vast voorgeschreven stuurcircuits. Een versie met extra hulpcontact is in het voordeel wanneer terugmelding of vergrendeling deel uitmaakt van de toepassing. Wie alleen eenvoudige lichtbelastingen schakelt, kan ook kleinere uitvoeringen kiezen; bij een breder belastingsprofiel is dit model meestal de robuustere keuze.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van het project compacte installatiecontactors van Eaton, ABB of Hager in aanmerking. Eaton biedt vaak robuuste verdeleroplossingen met focus op installatiepraktijk. ABB is vaak sterk in normgerichte schakelkasttoepassingen en duidelijke seriestructuren. Hager is op het gebied van gebouwinstallatie en verdelertechniek zeer verbreid. Verschillen zitten meestal in bouwhoogte, varianten in spoelspanning, geluidsgedrag, toebehoren en in het belastingsprofiel voor bepaalde lichtsoorten. Voor een vervanging moet altijd de overeenstemming in contacttype, spoelspanning, DIN-railmontage en belastingsgegevens worden gecontroleerd.

Technische details over belastingsprofiel, schakelvermogen en montage praktisch uitgelegd

Voor gebruikers met het oog op de toepassing biedt het apparaat een evenwichtig gegevensprofiel: 2 maakcontacten met 25 A bij 250 V AC, contactmateriaal AgSnO2 en een breed spectrum aan toegestane belastingstypen. Bij 230 V AC bereikt de contactor tot 6250 VA in AC1 en 1800 VA in AC15. Voor 1-fase-motorbelastingen volgens AC3 is tot 1 kW mogelijk. Op het gebied van verlichting is hij geschikt voor gloei- en halogeenlampen tot 2000 W, voor compacte fluorescentielampen tot 200 W, voor fluorescentielampen met EVG tot 800 W en met KVG tot 500 W. Ook LED-belastingen bij 230 V AC tot 200 W worden ondersteund. Bij LV-halogeen of LED is afhankelijk van het voorschakeltype tot 200 W met EVG of tot 800 W met KVG mogelijk. De 24-V-AC/DC-spoel, de breedte van 17,5 mm, de montage op 35-mm-rail en de beschermingsgraad IP20 maken het profiel voor moderne verdelers op passende wijze compleet.
