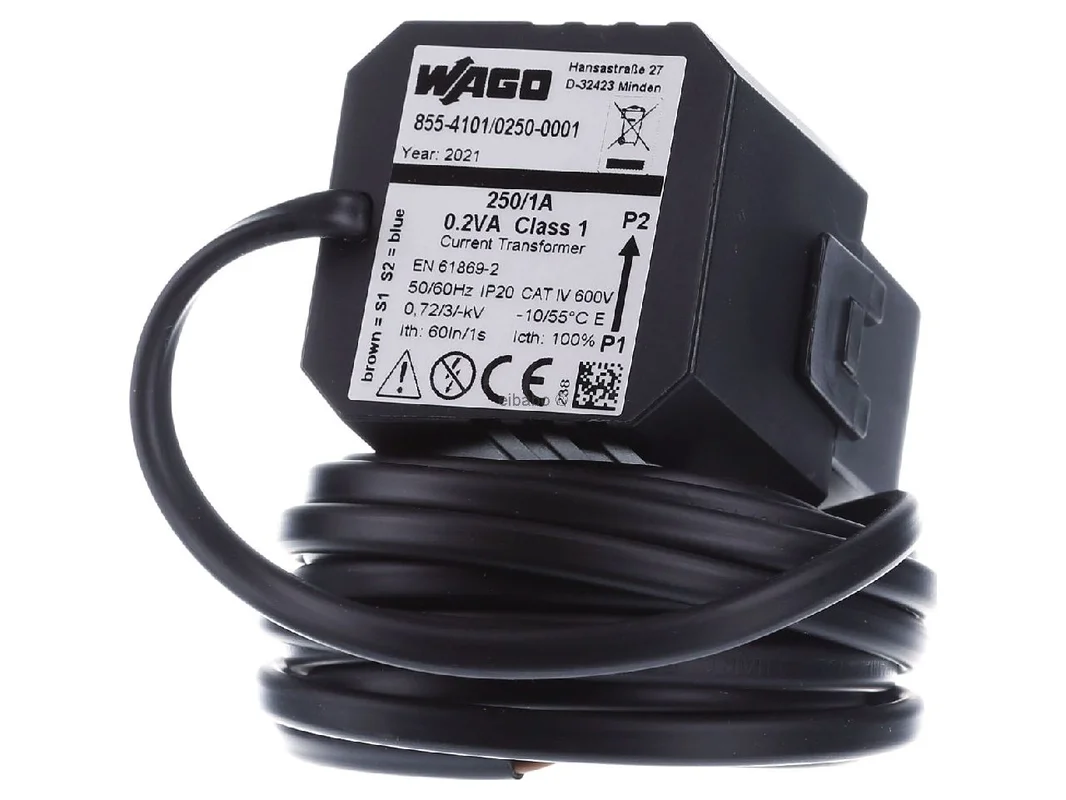

Kabelconversie stroomtransformator 250A/1A 0.2 855-4101/250-001 – WAGO – 4050821880615:

De WAGO kabelombouw-stroomtransformator 855-4101/250-001 is een compacte en praktijkgerichte oplossing voor de nauwkeurige stroommeting in bestaande installaties. Met 250 A primair, 1 A secundair, 0,2 VA en nauwkeurigheidsklasse 1 is het model ideaal voor retrofittoepassingen waarbij het stroompad niet onderbroken mag worden. De deelbare, scharnierende uitvoering bespaart tijd bij de montage en is bijzonder voordelig in krappe inbouwruimtes.

WAGO kabelombouw-stroomtransformator voor snelle retrofit en exacte meetwaarden

Deze kabelombouw-stroomtransformator werd ontwikkeld voor AC-toepassingen in de energietechniek en installatiebewaking. Hij meet stromen betrouwbaar en ondersteunt een nette signaaloverdracht naar passende meet- en evaluatie-eenheden. Door de deelbare constructie kan de transformator direct om de geïsoleerde geleider worden geplaatst, zonder de bestaande bedrading te openen. Dat verminderd stilstand, vereenvoudigt de planning en maakt het gebruik in bestaande installaties duidelijk efficiënter.

Producthighlights voordelen

• Deelbare uitvoering: Ideaal voor retrofit in bestaande verdeelinrichtingen en schakelkasten.
• Geen onderbreking van het stroompad: Meting is mogelijk zonder de geleider los te maken.
• Hoge meetnauwkeurigheid: Nauwkeurigheidsklasse 1 voor betrouwbare waarden tijdens bedrijf.
• Compact en scharnierend: Zeer geschikt voor klein en moeilijk toegankelijke inbouwruimtes.
• 250 A naar 1 A: Geschikt voor veel toepassingen op het gebied van energiemonitoring en lastbewaking.
• Nominaal vermogen 0,2 VA: Ontworpen voor een stabiele signaaloverdracht aan het leidingeinde.
• 3 m aansluitkabel: Meer flexibiliteit bij de aansluiting op meetapparaten.
• Kleurgecodeerde kabel: Vergemakkelijkt de correcte aansluiting en verlaagt het risico op fouten.
• Voor geïsoleerde geleiders: Geschikt voor geleiders tot 28 mm diameter.
• Snelle montage: Een tijdbesparende oplossing voor service, retrofit en modernisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	kabelombouw-stroomtransformator
Artikelnummer fabrikant	855-4101/250-001
EAN	4050821880615
Catalogus	stroomtransformatoren
Uitvoering	deelbare kabelombouw-stroomtransformator
Primaire nominale stroom	250 A
Secundaire nominale stroom	1 A
Nominaal vermogen	0,2 VA
Nauwkeurigheidsklasse	1
Kabellengte	3 m
Geschikt voor geleiders	geïsoleerde geleiders tot Ø 28 mm
Constructie	compact, scharnierend
Aansluitkabel	kleurgecodeerd
Toepassing	retrofit in bestaande AC-installaties

Belangrijke voordelen, passende alternatieven en typische toepassingsgebieden

In de praktijk scoort de WAGO kabelombouw-stroomtransformator vooral daar waar bestaande installaties worden uitgebreid, energiestromen worden gemeten of belastingen bewaakt moeten worden. De compacte vorm is een duidelijk voordeel ten opzichte van grotere ringkernoplossingen wanneer er in de schakelkast slechts weinig ruimte beschikbaar is. Dankzij de scharnierende constructie verloopt de montage snel en met weinig inspanning.

• Ideaal voor retrofit: Zeer geschikt voor bestaande installaties die in bedrijf blijven.
• Voor krappe inbouwruimtes: Door de compacte vorm eenvoudig inzetbaar in klein verdeelinrichtingen.
• Nette meetwaarde-opname: Goed voor energiemonitoring, ondermeting en lastanalyse.
• Montagevriendelijk: De transformator kan eenvoudig om de geleider worden geplaatst en veilig worden bevestigd.

Binnen de WAGO serie 855 zijn er vergelijkbare varianten met een ander primaire stroom of een ander secundaire zijde. modellen zoals de 855-4101/200-001 zijn ontworpen voor lagere primaire stromen en passen beter wanneer de installatie onder 250 A werkt. De 855-4101/400-001 is zinvol voor hogere stromen wanneer meer meetreserve nodig is. Ten opzichte van uitvoeringen met 5 A secundaire stroom is deze 1 A variant vaak voordelig wanneer moderne meetsystemen met lage belasting gebruikt moeten worden.

Vergelijkbare oplossingen van ander fabrikanten zijn afhankelijk van het project eveneens relevant. Split-core-stroomtransformatoren van MBS, Janitza of Phoenix Contact worden vaak gebruikt voor energiemonitoring. Belangrijke verschillen zitten meestal in de bouwgrootte, de overbrengingsverhouding, de secundaire zijde met 1 A of 5 A en in de aard van de aansluiting. Bij de selectie is het daarom belangrijk dat stroombereik, geleiderdiameter en het aangesloten meetapparaat exact bij de toepassing passen.

Toepassingsgebieden

• Bestaande installaties: Voor retrofit zonder ingreep in het aanwezige stroompad.
• Schakelkastbouw: Geschikt voor compacte meettaken in krappe inbouwsituaties.
• Energie­meting: Voor het bepalen van verbruiks- en lastwaarden in AC-netten.
• Gebouwtechniek: Voor onderverdelingen, technische centrales en energiemonitoring.
• Industrie: Voor procesbewaking en transparante lastgegevens.

WAGO kabelombouw-stroomtransformator met praktijkgerichte details voor planning en montage

Voor gebruikers is vooral belangrijk dat deze stroomtransformator is ontworpen voor geïsoleerde geleiders tot 28 mm en daarmee gericht is geconcipieerd voor compacte installaties. De kleurgecodeerde aansluitkabel ondersteunt een snelle en duidelijke aansluiting op downstream meetapparaten. De constructie is afgestemd op een eenvoudige en veilige montage in bestaande installaties, wat de inspanning bij service en modernisering merkbaar verlaagt.

Extra meerwaarde biedt de combinatie van nauwkeurige meting, compacte vorm en robuuste uitvoering aan het leidingeinde. Daarmee is het model bijzonder geschikt voor toepassingen waarin betrouwbare stroomgegevens nodig zijn, zonder de bestaande installatie ingrijpend om te bouwen. De deelbare uitvoering maakt de transformator tot een zeer efficiënte keuze voor moderne meetconcepten in AC-netten.
