KNX Aanwezigheidsmelder (PIR) DE plafondmontage – Bewegingssensor voor bussysteem 0…360° LUXA10… – Theben – 1039073 – 4003468102220:

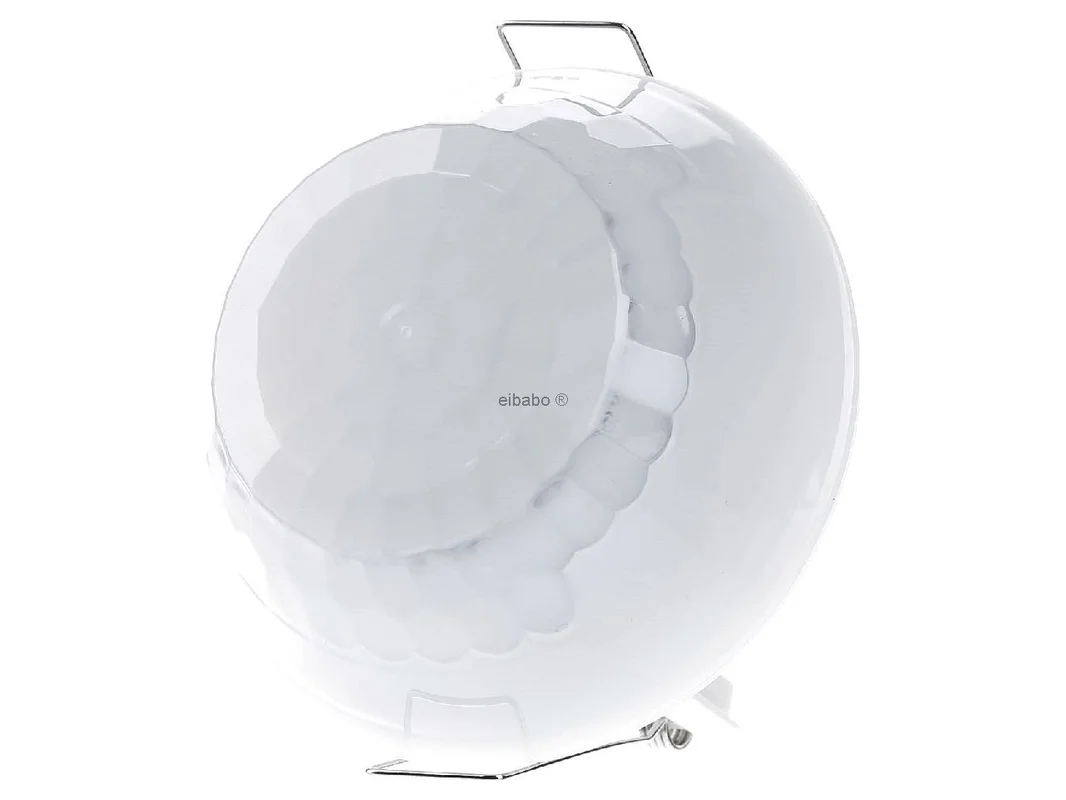

De Theben KNX aanwezigheidsmelder PIR 360° voor plafondmontage met 2 lichtkanalen en temperatuursensor LUXA103S36028KNXDEWH 1039073 is een krachtige oplossing voor de nauwkeurige aanwezigheids- en lichtregeling in gangen, corridors en vergelijkbare binnenruimtes. De sensor is ontworpen voor plafondmontage binnenshuis en detecteert bewegingen en aanwezigheid betrouwbaar over een 360° bereik. In KNX-installaties ondersteunt hij een efficiënte automatisering van licht, aanwezigheid en ruimtegerelateerde functies.

Nauwkeurige KNX aanwezigheidsregeling voor corridors en binnenzones

Met zijn voor corridors ontworpen detectieveld van 28 x 5 m bij 3 m montagehoogte is dit model ideaal voor lange looproutes, toegangsgebieden en verkeersruimtes. Twee lichtkanalen en twee aanwezigheidskanalen voor HVAC-taken bieden veel ruimte voor een vraaggestuurde regeling. Daar komen een gerichte helderheidsmeting als gemengdlichtmeting, een geïntegreerde temperatuursensor en moderne KNX-functies zoals Data Secure, scènes, logica en handmatige oversteuering via externe KNX-drukknoppen bij.

Producthighlights voordelen

• 360° PIR-detectie: betrouwbare aanwezigheidsmelding voor binnenruimtes met focus op corridorzones.
• Geoptimaliseerd voor gangen: detectiebereik van 28 x 5 m bij 3 m montagehoogte.
• Twee lichtkanalen: ideaal voor gedifferentieerde lichtregeling in één zone of in deelgebieden.
• Twee aanwezigheidskanalen: bruikbaar voor licht- en HVAC-afhankelijke processen.
• Constante lichtregeling: automatische regeling voor gelijkmatige verlichting en hoge efficiëntie.
• Schakelbedrijf met dimfunctie: dimbare verlichting met of zonder invloed van daglicht integreerbaar.
• Temperatuursensor geïntegreerd: extra basis voor ruimtegerelateerde automatiseringsfuncties.
• Dag- en nachtomschakeling: omschakeling via telegram voor aangepaste bedrijfsmodi.
• Stand-by-functie: oriëntatieverlichting voor meer veiligheid en comfort in looproutes.
• Flexibele logica: drie logische kanalen met EN, OF en XOR voor slimme koppelingen.
• KNX Data Secure: veilige integratie in moderne KNX-systemen.
• Volledige parametrering: instelling via ETS, afstandsbediening of app mogelijk.

Intelligente functies voor meer comfort en energie-efficiëntie

• Vol- of halfautomaat: passend voor comfortzones, kantoorruimtes of technische zones.
• Handmatige oversteuering: externe KNX-drukknoppen kunnen gericht in het bedieningsconcept worden geïntegreerd.
• Kortdurende aanwezigheid: zinvol voor doorgangsgebieden met korte verblijven.
• Instelbare regelsnelheid: lichtregeling kan worden aangepast aan ruimtetype en gebruikersgedrag.
• Teach-in-functie: snelle afstemming van de helderheidswaarden in de praktijk.
• Scènefunctie: lichtsferen en bedrijfsmodi eenvoudig oproepbaar via KNX.
• Blokkeerfuncties: handig voor reiniging, service of gedefinieerde bedrijfsfasen.
• Instelbare tijden: inschakelvertraging en nalooptijd voor aanwezigheid vrij parametriseerbaar.
• Bereiksuitbreiding: detectieveld uitbreidbaar door parallelschakeling.
• Testbedrijf: snelle controle van functie en detectiezone bij de inbedrijfstelling.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben LUXA103S36028KNXDEWH 1039073
EAN	4003468102220
Categorie	Bewegingsmelder
Bussysteem	KNX
Montagewijze	Plafondinbouw, binnenruimte
Aansluittype	KNX-busklem
Detectieprincipe	PIR-aanwezigheidsmelder
Detectiehoek	360°
Montagehoogte	2 tot 4 m
Optimale montagehoogte	3 m
Minimale hoogte	1,7 m
Detectiebereik	28 x 5 m bij 3 m montagehoogte
Lichtkanalen	2
Aanwezigheidskanalen	2 voor HVAC-regeling
Lichtmeting	1 gerichte gemengdlichtmeting
Meetbereik helderheid	5 tot 1000 lx
Regeltypes	Constante lichtregeling of schakelbedrijf
Dimfunctie	met en zonder invloed van daglicht
sensoriek	geïntegreerde temperatuursensor
Logische kanalen	3, EN, OF, XOR
Veiligheid	KNX Data Secure
Bedrijfsmodi	Volautomaat of halfautomaat
Bediening	ETS, afstandsbediening, app, app via BLE
Extra functies	Teach-in, scènes, blokkeren, stand-by, testbedrijf

Meerwaarde in KNX-projecten voor gangen, kantoorzones en slimme gebouwen

De Theben KNX aanwezigheidsmelder PIR 360° voor plafondmontage met 2 lichtkanalen en temperatuursensor LUXA103S36028KNXDEWH 1039073 overtuigt vooral daar waar smalle en lange zones nauwkeurig moeten worden gedetecteerd. Vergeleken met eenvoudige bewegingsmelders biedt hij echte aanwezigheidslogica, meer parametrering en een duidelijk fijnere lichtregeling. Dat is vooral in kantoorgangen, hotels, scholen, praktijken en administratieve gebouwen een duidelijk voordeel.

Bij vergelijkbare Theben-oplossingen binnen de LUXA 103-serie liggen afhankelijk van de uitvoering verschillen in de montagewijze en het inbouwconcept voor de hand. Varianten voor inbouw in de wand of andere inbouwsituaties zijn eerder geschikt wanneer de bouwkundige eisen een andere montage vereisen. Dit model is duidelijk ontworpen voor plafondinbouw in corridors en is daarmee bijzonder geschikt voor lineaire looproutes met hoge detectienauwkeurigheid.

In vergelijking met compactere aanwezigheidsmelders van de fabrikant voor vierkante ruimtes speelt deze versie zijn kracht uit in lange zones. Terwijl klassieke 360°-ruimtemelders vaak breed en eerder rond detecteren, is dit apparaat geoptimaliseerd voor corridorbedrijf. Dat verbetert de praktische bruikbaarheid in gangen en vermindert foutieve aansturingen in aangrenzende zones.

• Gerichte detectie voor corridors in plaats van een onscherpe standaardoplossing voor willekeurige ruimtes.
• Twee lichtkanalen maken gescheiden lichtstrategieën voor hoofd- en nevengebieden mogelijk.
• Twee aanwezigheidskanalen zijn ideaal voor de koppeling met HVAC of gebouwbeheertechniek.
• Temperatuurwaarde kan in KNX-projecten worden gebruikt voor melding, weergave of logica.
• Stand-by-licht verhoogt de veiligheid in nachtzones en vermindert tegelijk de energiebehoefte.
• Data Secure verhoogt de geschiktheid voor gevoelige en moderne gebouwomgevingen.

Binnen de Theben-aanwezigheidsmelders verschillen de apparaten vooral door detectievorm, montagewijze en functionele omvang. Modellen voor klassieke ruimtegeometrieën zijn ideaal voor kantoren, vergaderruimtes of woonruimtes met eerder centrale detectie. Het hier beschreven corridormodel is daarentegen de betere keuze voor gangen, lange overgangen en verkeersassen, omdat het het bewegingsverloop langs de gang gericht in beeld brengt.

Uitvoeringen zonder geïntegreerde temperatuursensor of met minder logische opties zijn eerder geschikt voor eenvoudige lichttaken. Deze versie wordt aanbevolen voor projecten waarin licht, aanwezigheid en aanvullende gegevens binnen de KNX-structuur nauw moeten samenwerken.

Voor smalle looproutes verdient een corridormelder zoals dit model de voorkeur. In grotere, open ruimtes zijn eerder breed detecterende plafondmelders zinvol. Bij verbouwingen kan een variant met alternatieve inbouwoplossing praktischer zijn wanneer de plafondsituatie weinig speelruimte biedt. Voor hoogwaardige utiliteitsgebouwen is dit apparaat door constante lichtregeling, scènes en veilige KNX-communicatie bijzonder interessant.

Vergelijkbare KNX-aanwezigheidsmelders voor gangen zijn onder andere te vinden bij Steinel, B.E.G. en ESYLUX. Deze fabrikanten bieden eveneens oplossingen voor plafondmontage en KNX-gebaseerde lichtregeling aan. Verschillen blijken vaak uit de ETS-structuur, de diepgang van de logische functies, veiligheidskenmerken en de afstemming op corridor- of ruimtegeometrieën.

In KNX-projecten is de basiscompatibiliteit via gestandaardiseerde groepsobjecten in veel gevallen goed realiseerbaar. Toch loont het om lichtregeling, helderheidsmeting, aanvullende sensoriek en de bedieningslogica in de ETS nauwkeurig te bekijken. Het Theben-model scoort hier met corridorfocus, Data Secure, temperatuurwaarde en praktijkgerichte opties voor app, afstandsbediening en ETS.

In de ETS is het aan te raden de twee lichtkanalen duidelijk naar functie te benoemen, bijvoorbeeld als hoofdlicht gang en nevenlicht kruising. Voor het eerste kanaal kan een constante lichtregeling met passende streefwaarde worden gebruikt, terwijl het tweede kanaal als tijdgestuurd of scèneafhankelijk licht werkt. Zo ontstaat een duidelijke structuur en wordt later onderhoud eenvoudiger.

Voor HVAC-taken kunnen de twee aanwezigheidskanalen gescheiden worden geëvalueerd. Een typisch voorbeeld is het vrijgeven van de ventilatie bij gedetecteerde aanwezigheid in dagbedrijf, terwijl ’s nachts alleen een gereduceerde reactie plaatsvindt. De dag- en nachtomschakeling via telegram is daarvoor zeer praktijkgericht, omdat bedrijfsmodi centraal via tijdfunctie of visualisatie kunnen worden omgeschakeld.

Bij de lichtregeling moet de teach-in-functie worden gebruikt om de reële helderheidsindruk ter plaatse goed af te stemmen. In lange gangen is het vaak zinvol de nalooptijden gematigd te kiezen, zodat het licht niet te vroeg uitschakelt. Voor reinigingstijden of speciaal bedrijf kunnen blokkeerobjecten en handmatige oversteueringen via KNX-drukknoppen netjes worden geïntegreerd.

Wanneer zeer lange corridors moeten worden gedetecteerd, kan de parallelschakeling van meerdere melders helpen. In de ETS moeten daarvoor eigen groepsadressen voor aanwezigheid, lichtvrijgave en eventueel centrale blokkeringen worden aangemaakt. Dat zorgt voor duidelijke prioriteiten en voorkomt ongewenste terugwerkingen tussen meerdere sensoren.

Wie in professionele KNX-projecten inzet op nauwkeurige corridordetectie, flexibele lichtregeling en hoge functiedichtheid, krijgt met deze aanwezigheidsmelder een doordachte oplossing voor moderne gebouwen. De sensor combineert veilige aanwezigheidsmelding, gerichte helderheidsmeting, temperatuurregistratie en veelzijdige ETS-parametrering tot een krachtig totaalpakket.

Zo ontstaat meer comfort voor gebruikers, meer efficiëntie in het bedrijf en meer controle voor planners en integratoren. Vooral in gangen en overgangsgebieden toont het apparaat zijn sterke punten en ondersteunt het een intelligente gebouwautomatisering op hoog niveau.
