Description

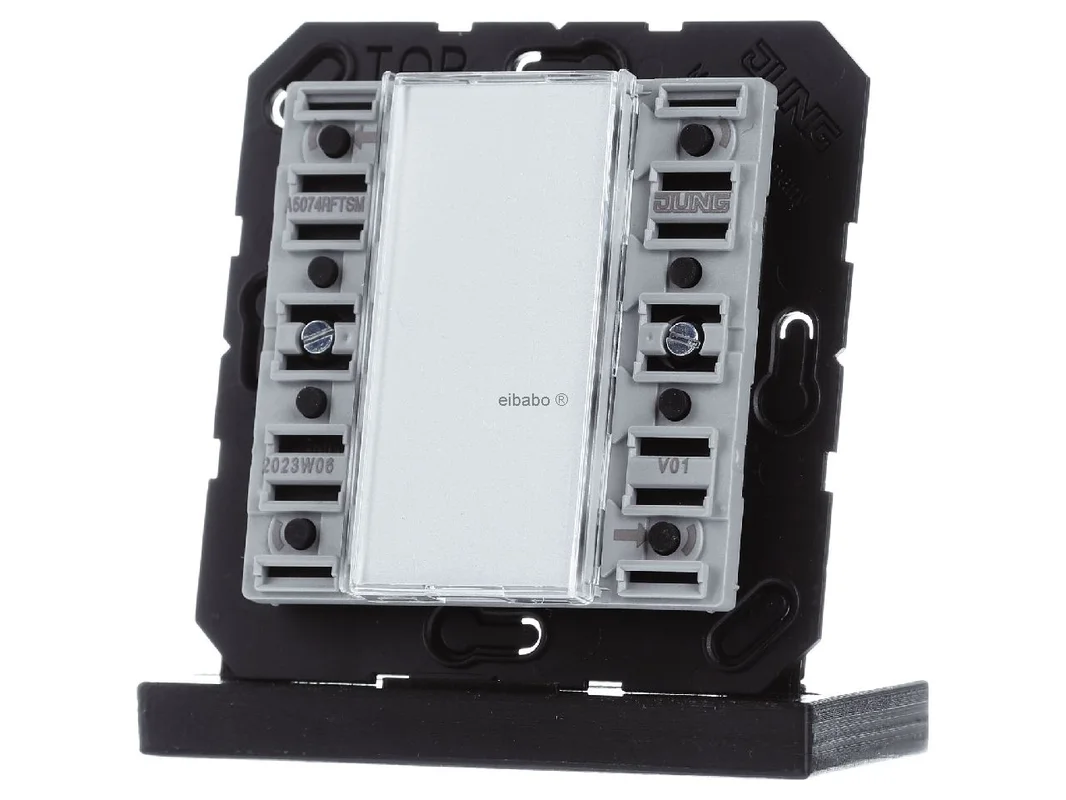

KNX draadloze wandzendermodule RF 4-voudig – KNX zenderinzet A 5074 RF TSM – Jung – 4011377149724:

De Jung KNX RF wandzender-module 4-voudig draadloos A 5074 RF TSM is een elegante oplossing voor de moderne KNX-besturing zonder vaste busleiding op het bedieningspunt. Het is geschikt voor de draadloze bediening van licht, dimmers, jaloezieën, scènes en andere KNX-functies. Daarmee is de module ideaal voor renovatie, uitbreiding en flexibele smart-home-concepten in woning- en utiliteitsbouw.

Nauwkeurige KNX draadloze besturing voor licht, scènes en zonwering

De 4-voudige wandzender-module van Jung combineert hoge bedieningskwaliteit met veelzijdige functionaliteit in de KNX RF-omgeving. Het maakt het schakelen en dimmen van verlichting, de besturing van jaloezieën en het oproepen en opslaan van scènes mogelijk. Vier groene leds geven de actorstatus aan, een rode led signaleert de zendprocedure. De geïntegreerde temperatuursensor vergroot het nut in de ruimte en ondersteunt slimme automatiseringsideeën.

Dankzij montage op inbouwdoos, wand of glad oppervlak is de module zeer flexibel inzetbaar. Het past bijzonder goed in projecten waarin geen nieuwe leiding moet worden gelegd, maar toch een nette KNX-bedieningsoplossing gewenst is.

Producthighlights voordelen

• 4-voudige bediening: Ideaal voor meerdere lichtkringen, scènes of zonweringsfuncties op één punt.
• KNX RF-technologie: Perfect voor renovatie en ruimtes zonder klassieke busleiding bij de drukknop.
• Veelzijdige functies: Schakelen, dimmen, jaloeziebesturing, waardegever en scène-oproep in één module.
• Led-statusweergave: Vier groene leds voor de actorstatus en een rode led voor de zendstatus.
• Geïntegreerde temperatuursensor: Zinvol voor ruimtelogica, comfortfuncties en slimme scènes.
• Flexibele toetslogica: Toetsparen kunnen als toets- of wipfunctie worden gebruikt.
• Praktische montage: Schroefmontage op de wand, op inbouwdoos of plakmontage op gladde oppervlakken.
• Batterijvoeding: Geen busleiding op de bedieningslocatie nodig, batterijvak van voren toegankelijk.
• ETS ready: Projectering en ingebruikname met ETS5 of nieuwer.

Intelligente functies voor moderne KNX-ruimtes

• Lichtbesturing: Klassiek aan en uit evenals comfortabel dimmen via korte of lange bediening.
• Jaloeziebediening: Omhoog, omlaag en scènes voor zonwering kunnen direct op de zender worden geactiveerd.
• Scène-oproep: Typische ruimtestemmingen voor wonen, werken of mediabedrijf zijn snel beschikbaar.
• Waardegever-functie: Geschikt voor helderheidswaarden of andere KNX-instelwaarden in de ruimte.
• Status in beeld: De led-weergave vergemakkelijkt de toewijzing van actieve functies.
• Temperatuur als meerwaarde: De sensorwaarde kan in de KNX-logica dienen voor verwarmen, koelen of scènes.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX RF wandzender-module 4-voudig draadloos A 5074 RF TSM
EAN	4011377149724
Catalogus	Hand-wandzender
Bussysteem	KNX RF
ETS-productfamilie	Drukknop
Producttype	Drukknop 4-voudig
Aantal kanalen	4
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Statusweergave	4 groene leds voor actorstatus, 1 rode led voor overdrachtsstatus
Temperatuursensor	geïntegreerd
Voeding	batterijgevoed
Nominale spanning	DC 3 V
Batterijtype	1 x Lithium CR 2450N
Draadloze frequentie	868,0 tot 868,6 MHz
Zendvermogen	max. 20 mW
Bereik in open veld	typisch 100 m
Montagetype	op inbouwdoos volgens DIN 49073, schroefmontage of plakmontage op gladde oppervlakken
Montagetoebehoren	Montageplaat, kleeffolie, bevestigingsschroeven, transparante afdekking A 50 NA
Compatibele toetsenset	A 504 TSA ..
Inbedrijfstelling	met ETS5 of nieuwer
Gebruik in KNX-installaties	via mediakoppelaar MK 100 RF in bedrade KNX-installaties
Omgevingstemperatuur	-5 °C tot +45 °C

Meer vrijheid in de KNX-planning door draadloos, sensortechniek en flexibele montage

In de dagelijkse praktijk overtuigt de module vooral daar waar klassieke busbekabeling alleen met grote inspanning mogelijk zou zijn. Het is een sterke keuze voor renovatie, hoogwaardige retrofit en ruimtes met duidelijke designvereisten. De combinatie van draadloze bediening, led-terugmelding en interne temperatuursensor maakt de zender tot meer dan alleen een eenvoudige drukknop.

Tot de belangrijkste voordelen behoren de vrije plaatsing op wand of glas, de veelzijdige parametrering in ETS en de mogelijkheid om meerdere ruimtefuncties op één compact bedieningspunt te bundelen. Vooral bij licht en zonwering kunnen bedieningswegen worden verkort en scènes zeer intuïtief worden gebruikt.

• Ideaal voor renovatie zonder breekwerk op de bedieningslocatie.
• Geschikt voor woonruimtes, kantoren, vergaderzones en hoogwaardige renovatie.
• Meer comfort door gecombineerde licht-, scène- en jaloeziebesturing.
• Temperatuurwaarde kan in ruimtelogica worden geïntegreerd.
• Strakke uitstraling bij montage op glas of afgewerkt wandoppervlak.
• Goede oplossing voor flexibele gebruikszones en wisselende ruimteconcepten.

Binnen het Jung-assortiment positioneert deze 4-voudige module zich tussen eenvoudigere 1-voudige of 2-voudige varianten en ontwerpgelijke uitvoeringen in andere series. Ten opzichte van 1-voudige modellen biedt het duidelijk meer functiedichtheid op één plek. Vergeleken met 2-voudige versies is het beter geschikt voor ruimtes waarin licht, dimmen, zonwering en scènes parallel bediend moeten worden.

Met vergelijkbare Jung draadloze wandzenders in de series LS of CD bestaan functioneel nauwe parallellen. De belangrijkste verschillen liggen meestal in het design, het formaat en de integratie in het betreffende schakelprogramma. Wie in de serie A of AS plant, krijgt met deze uitvoering een passende oplossing voor een uniform uiterlijk.

Eenvoudigere Jung draadloze drukknoppen zijn zinvol wanneer per bedieningslocatie slechts één of twee functies nodig zijn, bijvoorbeeld voor puur lichtschakelen of één scèneplek. De 4-voudige module is duidelijk bedoeld voor complexere ruimtes. Het vermindert extra bedieningspunten en maakt een logischere toewijzing van meerdere functies mogelijk.

Ten opzichte van vast bedrade KNX-drukknoppen speelt de draadloze variant zijn kracht uit in de montagevrijheid. Bekabelde modellen kunnen in nieuwbouw voordelen hebben bij energievoorziening en permanente busaansluiting. Deze module is daarentegen sterk wanneer flexibiliteit, snelle retrofit en minimale ingrepen voorop staan.

Vergelijkbare KNX RF- of KNX draadloze bedieningsapparaten zijn bijvoorbeeld te vinden bij Gira, Busch-Jaeger en Schneider Electric. Afhankelijk van de serie verschillen deze producten vooral in design, bedieningslogica, led-concept en de diepgang van de ETS-applicatie.

• Gira: vaak zeer sterk in designintegratie in bestaande schakelprogramma’s, afhankelijk van de productlijn met andere toetsindeling.
• Busch-Jaeger: vaak met focus op merkspecifieke bedieningsoptiek en systeemintegratie in eigen designwerelden.
• Schneider Electric: interessant voor projecten met sterke merkbinding in de utiliteitsbouw, deels met afwijkende parametreringslogica.

Belangrijk voor de praktijk: De KNX-communicatie blijft systeemmatig dicht bij de standaard, maar draadloze architectuur, designkader en de precieze ETS-uitwerking kunnen merkbaar verschillen. Voor projecten met Jung schakelprogramma is deze module meestal de bijzonder harmonieuze keuze.

In ETS is het aan te bevelen om de vier kanalen eerst netjes volgens ruimtefunctie te benoemen, bijvoorbeeld plafondverlichting, staande lamp, jaloezie en scène avond. Zo blijft het project ook bij latere uitbreidingen duidelijk gestructureerd. Voor toetsparen kan afhankelijk van het gebruik toets- of wipbedrijf worden gekozen. Dat is praktisch wanneer de ene zijde aan en de andere uit moet zenden of bij jaloezieën omhoog en omlaag moet weergeven.

Voor dimfuncties is een duidelijke scheiding tussen korte en lange toetsdruk zinvol. Een korte druk schakelt, een lange druk dimt. Bij zonwering kan een toetspaar voor bewegen en lamellen worden gebruikt, mits de actorlogica passend is geparametreerd. Scènes kunnen efficiënt op een eigen groepsadres worden gezet, zodat één toetsdruk meerdere actoren tegelijk aanstuurt.

De geïntegreerde temperatuursensor kan in ETS als extra meerwaarde worden gebruikt. Een typisch praktijkvoorbeeld is de koppeling met een ruimtelogica voor comfortbedrijf: Wordt een gedefinieerde temperatuur overschreden, dan kan een zonweringsscène worden voorbereid of een melding naar visualisatie en logica worden verzonden. In bestaande installaties is bovendien een zorgvuldige controle van de RF-integratie via de passende mediakoppelaar aan te bevelen, zodat telegrammen stabiel aan de bedrade KNX-wereld worden doorgegeven.

De Jung KNX RF wandzender-module 4-voudig draadloos A 5074 RF TSM biedt een overtuigende combinatie van designnabijheid, functierijkdom en moderne KNX RF-techniek. Het creëert flexibele bedieningspunten precies daar waar ze nodig zijn en maakt licht, scènes en zonwering zonder omslachtige leidingaanleg comfortabel bestuurbaar.

Wie een professionele, nette en toekomstbestendige draadloze oplossing voor KNX zoekt, kiest met deze 4-voudige wandzender voor hoge praktijkgerichtheid, sterke ETS-mogelijkheden en echte vrijheid in de planning.
