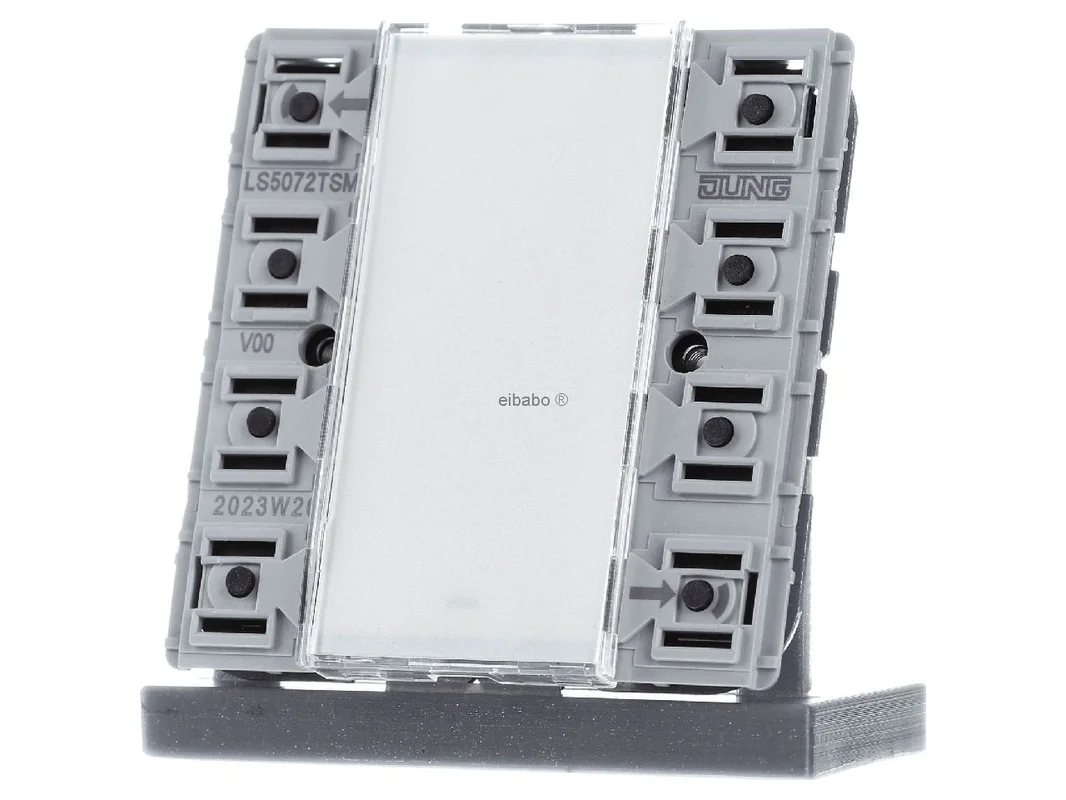

KNX drukknopmodule standaard, 2-voudig – KNX aanraaksensor 4-voudig LS 5072 TSM – Jung – 4011377106918:

De Jung KNX tastsensormodule Standard 2-voudig LS 5072 TSM is een doordachte oplossing voor de comfortabele bediening van moderne KNX-installaties in inbouwtoepassingen. De module is ontworpen voor de LS-serie en is zowel geschikt voor klassieke schakeltaken als voor dimmen, jaloeziebesturing, waardegever en het oproepen van scènes. Dankzij de geïntegreerde busaankoppelaar en de duidelijke LED-geleiding combineert hij een elegante bedieningslogica met praktijkgerichte techniek voor woningbouw en utiliteitsbouw.

Precieze KNX-bediening voor licht, scène en zonwering

De 2-voudige module is ontwikkeld voor montage in inbouwdozen volgens DIN 49073 en biedt een betrouwbaar bedieningsniveau voor veel functies in het KNX-systeem. Per toetsenpaar is een rode status-LED beschikbaar. Daarnaast is er een bedrijfs-LED die dient als oriëntatielicht en de programmeerstatus aangeeft. De kleur kan worden ingesteld op rood, groen of blauw. De module ondersteunt de KNX-standaard TP 256 en is ontworpen voor een nette, ruimtebesparende installatie in het inbouwbereik.

Praktisch in het dagelijks gebruik is de transparante afdekking LS 50 NA, die al is inbegrepen. Daardoor blijft bediening op de bouwplaats ook zonder design-toetsen mogelijk. In combinatie met een passende toetsenset uit de LS-serie ontstaat een hoogwaardig, helder bedieningsvlak voor veeleisende smart home- en utiliteitsprojecten.

Producthighlights voordelen

• 2-voudig bedieningsconcept: Ideaal voor licht, dimmen, jaloezie of scène op één schakelpositie.
• KNX TP 256: Veilige integratie in het bekabelde KNX-bussysteem.
• Geïntegreerde busaankoppelaar: Directe aansluiting zonder aparte extra module.
• Status-LED’s per toetsenpaar: Duidelijke terugmelding voor schakeltoestanden en functies.
• Bedrijfs-LED met kleurkeuze: Rood, groen of blauw als oriëntatielicht en voor weergave van de programmeerstatus.
• Energiebesparingsmodus: Zinvol voor efficiënte continue werking in het gebouw.
• Beschriftingsveld: Vergemakkelijkt de duidelijke toewijzing van functies in het dagelijks gebruik.
• Bouwplaatsbedrijf mogelijk: Transparante toetsenset maakt vroege inbedrijfstelling vóór het definitieve ontwerp mogelijk.
• Veelzijdige KNX-functies: Schakelen, dimmen, jaloeziebesturing, waardegever en scène-oproep.
• Passend voor LS-serie: Harmonische integratie in hoogwaardige schakelprogramma’s van Jung.

Intelligente functies voor moderne KNX-ruimtes

• Lichtregeling: Korte toetsdruk schakelt, langere druk kan dimfuncties activeren.
• Jaloeziebediening: Comfortabele op- en neerbesturing direct bij de toegang tot de ruimte.
• Scène-oproep: Licht, zonwering en sfeer kunnen via gedefinieerde scènes snel worden opgeroepen.
• Waardegeverfunctie: Geschikt voor setpoints en andere KNX-bedieningstaken.
• Statusweergave: Terugmeldingen verhogen het overzicht in het dagelijkse gebruik.
• Oriëntatielicht: De bedrijfs-LED vergemakkelijkt het vinden van de toets bij weinig licht.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule Standard 2-voudig LS 5072 TSM
EAN	4011377106918
Catalogus	Aanraaksensor
Bussysteem	KNX TP 256, geïntegreerde busaankoppelaar
Producttype	Drukknop 2-voudig
Montagewijze	Inbouw, inbouwdoos volgens DIN 49073
Serie	LS
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Statusweergave	Per toetsenpaar één rode status-LED
Bedrijfs-LED	Oriëntatielicht, weergave van de programmeerstatus, rood, groen of blauw instelbaar
Bijzonderheden	Energiebesparingsmodus, beschriftingsveld, transparante afdekking LS 50 NA inbegrepen
Completering	Voor toetsenset 2-voudig van de LS-serie, Art.-Nr. ..502 TSA ..
Beschermingsgraad	IP20
Min. diepte van de inbouwdoos	25 mm
Materiaal	Kunststof

Meer comfort op de toetspositie met duidelijke KNX-logica en flexibele LS-integratie

Deze module overtuigt overal waar een compacte en tegelijk veelzijdige KNX-bediening gevraagd is. Hij is geschikt voor woonruimtes, gangen, kantoren, vergaderruimtes en veeleisende renovaties met hoogwaardig schakelaarontwerp. De 2-voudige uitvoering dekt veel typische taken af zonder de bediening te overladen. Zo blijft de gebruikersgeleiding intuïtief en de functionaliteit omvangrijk.

In direct gebruik toont de module zijn kracht door duidelijke terugmeldingen, de vrij inzetbare LED-logica en de solide inbouwmontage. De transparante bouwplaatsafdekking is een echt praktijkvoordeel, omdat de installatie al vóór de definitieve designmontage kan worden bediend en getest.

• Ideaal voor licht, dimmer, jaloezie en scènes op een centrale bedieningspositie.
• Nette integratie in Jung LS schakelprogramma’s met hoogwaardige uitstraling.
• Zeer geschikt voor nieuwbouw, modernisering en utiliteitsprojecten.
• Duidelijke LED-terugmelding verhoogt het bedieningscomfort en de gebruikersacceptatie.
• Flexibel gebruik van de bedrijfs-LED als oriëntatielicht in de gang of slaapruimte.
• Beschrijfbaar functieniveau voor duidelijke toewijzing in commerciële projecten.

Binnen de Jung KNX-tastsensorreeks is deze standaardmodule de juiste keuze wanneer twee bedieningsniveaus met klassieke KNX-functie worden gezocht. Modellen met meer toetsen of uitgebreide sensorfuncties zijn meer gericht op ruimtes met een hogere functionele behoefte, bijvoorbeeld voor extra scènes, ruimtefuncties of complexe zonebesturingen. Wie slechts enkele kernfuncties netjes en veilig wil bedienen, krijgt met deze 2-voudige variant een zeer uitgebalanceerde oplossing.

In vergelijking met Jung KNX RF wandzender-modules werkt deze uitvoering bekabeld via KNX TP 256. Dat is vooral zinvol wanneer een vaste busaansluiting gewenst is en de installatie inzet op maximale systeemtrouw in de klassieke KNX-opbouw. Draadloze varianten zijn eerder interessant wanneer er op de montageplaats geen busleiding aanwezig is.

Standaardmodules zoals deze concentreren zich op een duidelijke, betrouwbare bediening van typische ruimtefuncties. Varianten met ruimtecontroller, distoneelstuk of extra sensoren kunnen daarnaast setpoints, temperatuurfuncties of uitgebreidere statusweergaven weergeven. Voor gangen, woonruimtes of eenvoudige kantoortoepassingen is de 2-voudige module vaak de economischere en in het dagelijks gebruik snellere oplossing.

Ook ten opzichte van meerkanaals tastsensoren blijft de bediening hier bewust slank. Dat vermindert foutbedieningen en maakt de instructie van gebruikers eenvoudiger, die geen complexe smart home-interface wensen.

Vergelijkbare KNX-tastsensoren worden onder andere aangeboden door Gira, MDT en Busch-Jaeger. Gira zet bij veel sensorlijnen sterk in op ontwerpdiversiteit en deels uitgebreide bedieningsconcepten. MDT is vaak zeer functiesterk in de parametrering en wordt graag gebruikt in projectspecifieke KNX-installaties. Busch-Jaeger biedt eveneens hoogwaardige KNX-bedieningspunten met focus op schakelaarontwerp en systeemintegratie.

Essentiële verschillen liggen meestal in de bedieningsfilosofie, de LED-weergave, het designsysteem en de omvang van de ETS-parameters. Bij de compatibiliteit in het KNX-systeem is de basisintegratie in de regel gegeven, omdat gestandaardiseerde communicatieobjecten worden gebruikt. Voor een uniform schakelaarsbeeld binnen een Jung LS-installatie is deze module echter de bijzonder harmonieuze keuze.

In de ETS is het aan te raden om de twee toetsenparen eerst duidelijk per functie te benoemen, bijvoorbeeld „Licht“ en „Jaloezie“ of „Scène“ en „dimmen“. Dat vergemakkelijkt de groepadressering en later onderhoud. Voor licht is vaak de combinatie van korte druk voor schakelen en lange druk voor dimmen geschikt. Bij jaloezieën kan één toetsenpaar voor op en neer worden gebruikt, terwijl een lange toetsdruk een lamellenverstelling start, voor zover de toegewezen actor dit ondersteunt.

Voor scènes is het in de praktijk zinvol om op één toets de scène-oproep en op een tweede functie het opslaan te zetten, als het project daarin voorziet. De status-LED’s moeten zinvol met terugmeldobjecten worden gekoppeld, zodat de gebruiker de echte schakeltoestand ziet en niet alleen het verzonden commando. De bedrijfs-LED kan in de gang als subtiel oriëntatielicht in blauw of groen worden geparametreerd. In slaapruimtes wordt een gereduceerde helderheid of een tijdprofiel via logische functies in het systeem aanbevolen.

Bij nieuwbouwprojecten is de meegeleverde transparante afdekking zeer nuttig. Zo kan de module al in de ruwbouwfase worden geadresseerd, getest en functioneel gecontroleerd voordat de definitieve toetsenset wordt gemonteerd. Dat bespaart tijd bij inbedrijfstelling en oplevering.

De Jung KNX tastsensormodule Standard 2-voudig LS 5072 TSM combineert duidelijke bediening, betrouwbare busaansluiting en hoogwaardige LS-integratie in één compacte inbouwmodule. Het is de juiste keuze voor iedereen die licht, zonwering en scènes veilig, elegant en toekomstbestendig wil regelen.

Met zijn praktijkgerichte uitrusting, de goed zichtbare LED’s en de flexibele ETS-integratie creëert de module echte meerwaarde in het dagelijks gebruik. Een sterke oplossing voor professionele KNX-installaties met hoge eisen aan functie en design.
