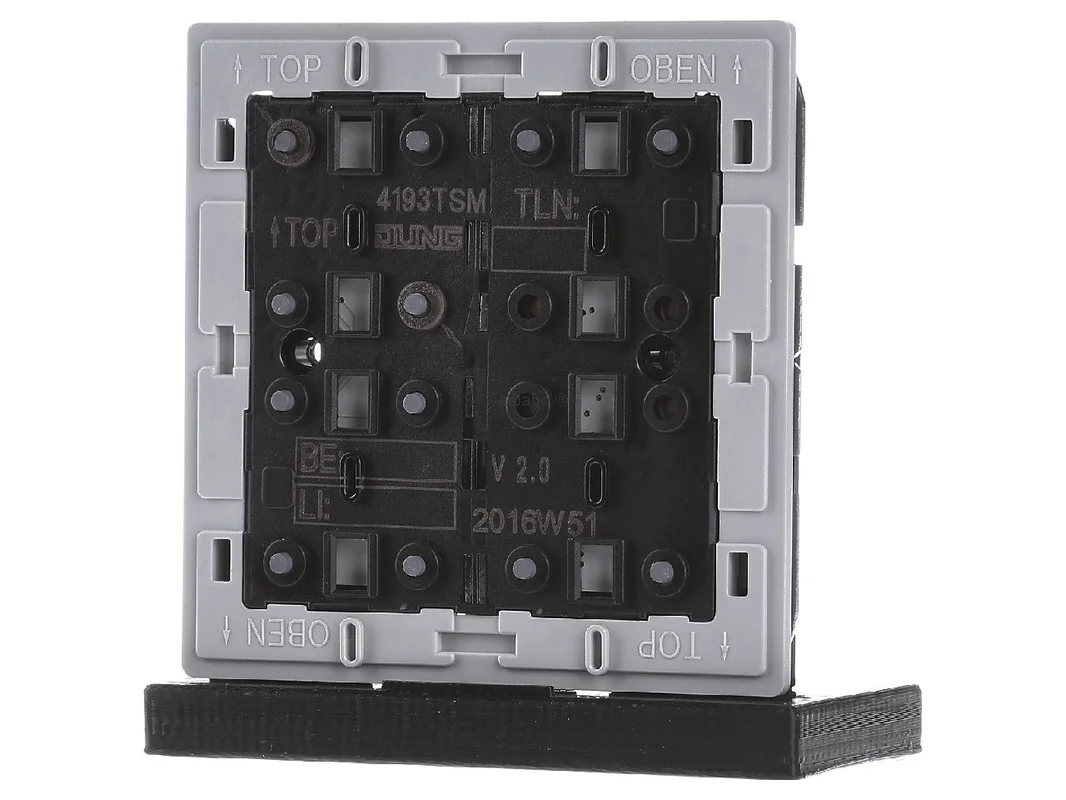

KNX drukknopmodule universeel – KNX aanraaksensor 6-voudig 4193 TSM – Jung – 4011377149045:

De Jung KNX tastsensormodule Universal 3-voudig 4193 TSM is een veelzijdige oplossing voor de moderne KNX-ruimtebesturing. De module combineert een nauwkeurige toetsbediening met geïntegreerde temperatuurmeting en vast ingebouwde busaankoppelaar. Daardoor is hij ideaal voor de bediening van verlichting, dimmers, jaloezieën, scènes en andere KNX-functies in woningen en utiliteitsgebouwen.

Nauwkeurige KNX-bediening met temperatuurmeting voor veeleisende ruimtes

De tastsensormodule is ontworpen voor gebruik met passende Jung toetsensets en biedt een duidelijke, comfortabele bedieningsstructuur met drie toetsniveaus. Per toets zijn meerdere functies realiseerbaar. Daardoor kan de bediening zeer nauwkeurig aan de ruimte en aan het gebruikersconcept worden aangepast. De geïntegreerde meting van de ruimtetemperatuur vormt bovendien een waardevolle basis voor een vraaggestuurde verwarmings- of klimaatregeling.

Een blauwe led dient als bedrijfsindicatie en oriëntatieverlichting. Daarnaast zijn er zes rode statusleds beschikbaar voor terugmelding. Dat verhoogt het overzicht in het dagelijks gebruik en vergemakkelijkt de veilige bediening bij wisselende lichtomstandigheden.

Producthighlights voordelen

• 3-voudige KNX-bediening: Ideaal voor schakelen, dimmen, jaloezie en scènes op één centraal bedieningspunt.
• Geïntegreerde temperatuursensor: Registreert de ruimtetemperatuur direct op de montageplaats voor slimme regeltoepassingen.
• Busaankoppelaar geïntegreerd: Directe aansluiting op de KNX-bus zonder apart extra onderdeel.
• Led-statusindicatie: Zes rode leds en één blauwe bedrijfs-led zorgen voor duidelijke terugmeldingen.
• Flexibele toetslogica: Eén, twee of drie functies per toets zijn realiseerbaar.
• Wip- of toetsfunctie: Parametreerbaar voor verticale of horizontale bedieningsconcepten.
• Uitbreidbaar: Aansluiting voor een tastsensor-uitbreidingsmodule voor uitbreiding van de bedieningsniveaus.
• Inbouwmontage: Geschikt voor inbouwdozen volgens DIN 49073.
• Praktisch voor KNX: Geschikt voor verlichting, zonwering, waarden, scènes en temperatuurf functies.

Intelligente functies voor licht, comfort en scènes

• Lichtsturing: Schakelen en dimmen van armaturen met korte en lange bediening.
• Jaloeziesturing: Comfortabele rijcommando’s voor omhoog, omlaag en lamellenfuncties.
• Scène-oproep: Lichtscènes en ruimtefuncties snel oproepen en opslaan met één druk op de knop.
• Waardezender: Geschikt voor setpoints zoals helderheid, temperatuur of andere KNX-waarden.
• Statusterugmelding: Leds kunnen schakeltoestanden of actieve functies zichtbaar maken.
• Oriëntatieverlichting: De blauwe led ondersteunt een veilige bediening in het donker.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule Universal 3-voudig 4193 TSM
EAN	4011377149045
Catalogus	Aanraaksensor
Bussysteem	KNX TP 256
Busaankoppelaar	geïntegreerd
Uitvoering	Aanraaksensormodule Universal 3-voudig
Temperatuursensor	geïntegreerd
Led-indicaties	1 blauwe bedrijfs-led, 6 rode statusleds
Functies	Schakelen, dimmen, jaloezie, waardezender, scène-oproep
Functies per toets	één, twee of drie functies
Bedieningsconcept	Toetsfunctie of wipfunctie, verticaal of horizontaal
Uitbreiding	Aansluiting voor tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig
Montagewijze	Inbouw in apparaatdoos volgens DIN 49073
Minimale diepte apparaatdoos	22 mm
Materiaal	Kunststof
Vermogensopname	0,15 W
Met led-indicatie	ja
Met tekstveld	nee
Met distoneelstuk	nee
Met infraroodsensor	nee

Meer comfort en duidelijke bedieningsstructuur voor de KNX-ruimtebesturing

Deze 3-voudige module is bijzonder interessant voor ruimtes waarin meerdere functies op één plaats moeten samenkomen. Typische voorbeelden zijn woonruimtes met verlichting, dimmer en zonwering of kantoren met scènes, setpointinstellingen en nabijheidsgerelateerde schakelfuncties. Door de combinatie van bediening, led-terugmelding en temperatuurmeting ontstaat een opgeruimde en krachtige KNX-bedieningsplaats.

In vergelijking met eenvoudigere KNX-bedieningspunten zonder temperatuurmeting biedt deze module een echte meerwaarde voor de ruimteautomatisering. De temperatuurwaarde kan direct in de logica of in de verwarmingsregeling worden geïntegreerd. Dat bespaart aparte sensortechniek op de wandpositie en zorgt voor een samenhangend bedieningsconcept.

• Zeer geschikt voor verlichting, zonwering en scènes op één centrale schakelplaats.
• Ruimtetemperatuur kan direct worden gemeten en in KNX-functies worden geïntegreerd.
• Duidelijke led-terugmelding verbetert oriëntatie en gebruikerscomfort.
• Flexibele toetsbezetting maakt aanpassing aan woonruimte, kantoor of hotel mogelijk.
• Uitbreidbaar voor complexere bedieningsconcepten met extra bedieningspunten.
• Inbouwuitvoering ondersteunt een nette en elegante integratie.

Binnen de Jung tastsensormodule-serie zijn er ook varianten met een ander aantal bedieningspunten, bijvoorbeeld 1-voudig of andere uitvoeringen voor afwijkende toetsensets. Een 3-voudige variant biedt vaak de beste middenweg tussen bedieningscomfort, functiedichtheid en duidelijk overzicht. Modellen met minder toetsen zijn eerder geschikt voor kleine ruimtes of eenvoudige lichttoepassingen. Varianten met meer bedieningsniveaus zijn dan zinvol wanneer meerdere scènes, jaloezieën en extra functies direct op de plaats nodig zijn.

In tegenstelling tot eenvoudige KNX-drukknoppen zonder geïntegreerde temperatuurmeting kan deze module ook taken van de ruimtedetectie overnemen. Dat is vooral nuttig in ruimtes waarin de sensorwaarde direct op het bedieningspunt moet worden geregistreerd.

Producten met symbooltoetsen spreken vaak projecten aan waarin een bijzonder intuïtieve bediening gewenst is. Deze module is daarentegen ontworpen voor een flexibele completering met passende toetsensets en laat zich daardoor goed in verschillende schakelaarontwerpen integreren. Voor gestandaardiseerde woonconcepten is dat een duidelijk voordeel. In functionele utiliteitsgebouwen kan de vrije parametrering helpen om uniforme bedieningsregels over veel ruimtes heen te realiseren.

Als alleen een puur schakelpunt nodig is, kan een eenvoudiger drukknopproduct volstaan. Maar als verlichting, jaloezie, scènes en temperatuurwaarde op één plaats moeten worden gebundeld, is deze uitvoering duidelijk veelzijdiger.

Vergelijkbare KNX-tastsensoren zijn onder andere te vinden bij Gira, MDT en Busch-Jaeger. Gira zet bij veel tastsensoren in op een sterk designgericht bedieningsconcept met brede systeemintegratie. MDT biedt vaak een zeer uitgebreide parametrering met een sterke focus op prijs-prestatie binnen de KNX-omgeving. Busch-Jaeger scoort bij vergelijkbare sensoren vaak met markante bedieningsvlakken en een nauwe integratie in de eigen schakelaarsystemen.

Essentiële verschillen liggen meestal in de designtaal, het led-concept, het bedieningsgevoel, de ETS-structuur en in de vraag of temperatuurmeting of busaankoppelaar direct geïntegreerd zijn. Bij KNX is de basiscompatibiliteit op busniveau gegeven, maar functionaliteit en parametrering verschillen afhankelijk van de fabrikant soms aanzienlijk.

In de ETS is het aan te raden elke toets eerst duidelijk naar functie en ruimtelogica te benoemen, bijvoorbeeld verlichting, dimmen en jaloezie. Daarna moeten korte en lange toetsdrukken netjes afzonderlijk worden geparametreerd. Zo kan een korte druk bijvoorbeeld het licht schakelen, terwijl een lange druk het dimproces start.

Voor zonwering is een wipfunctie vaak bijzonder intuïtief. Boven kan omhoog activeren, onder omlaag. In woonruimtes is het zinvol om een toets daarnaast voor scène-oproep te gebruiken, bijvoorbeeld “Avond”, “TV” of “Werken”. De geïntegreerde temperatuurwaarde kan op een groepsadres worden gezet en in een verwarmingsregeling of visualisatie worden geïntegreerd.

Praktisch is ook het gebruik van de statusleds: één led kan de schakeltoestand van de hoofdverlichting tonen, een andere de actieve scène en een derde de status van de zonwering. Zo herkent de gebruiker belangrijke toestanden direct op de drukknop. Bij grotere projecten helpt een uniforme groepsadresstructuur, zodat verlichting, zonwering en temperatuur per ruimte logisch geordend blijven.

Met de Jung KNX tastsensormodule Universal 3-voudig 4193 TSM ontvangt u een elegante en functionele oplossing voor veeleisende KNX-installaties. De combinatie van flexibele bediening, geïntegreerde temperatuurmeting, led-terugmelding en vast ingebouwde busaankoppelaar maakt deze module tot een doordachte keuze voor slimme ruimtes met hoge comforteisen.

Of het nu gaat om hoogwaardige woningbouw, op kantoor of in de projectsector: deze tastsensormodule ondersteunt een duidelijke ruimtebesturing, vermindert aparte componenten op het bedieningspunt en zorgt voor een professionele KNX-integratie met sterke praktijkgerichtheid.
