KNX inbouw-dimactor 1 kanaal – Dimactor 10 … 250W voor KNX domotica DU 1 KNX – Theben – 4942570 – 4003468491393:

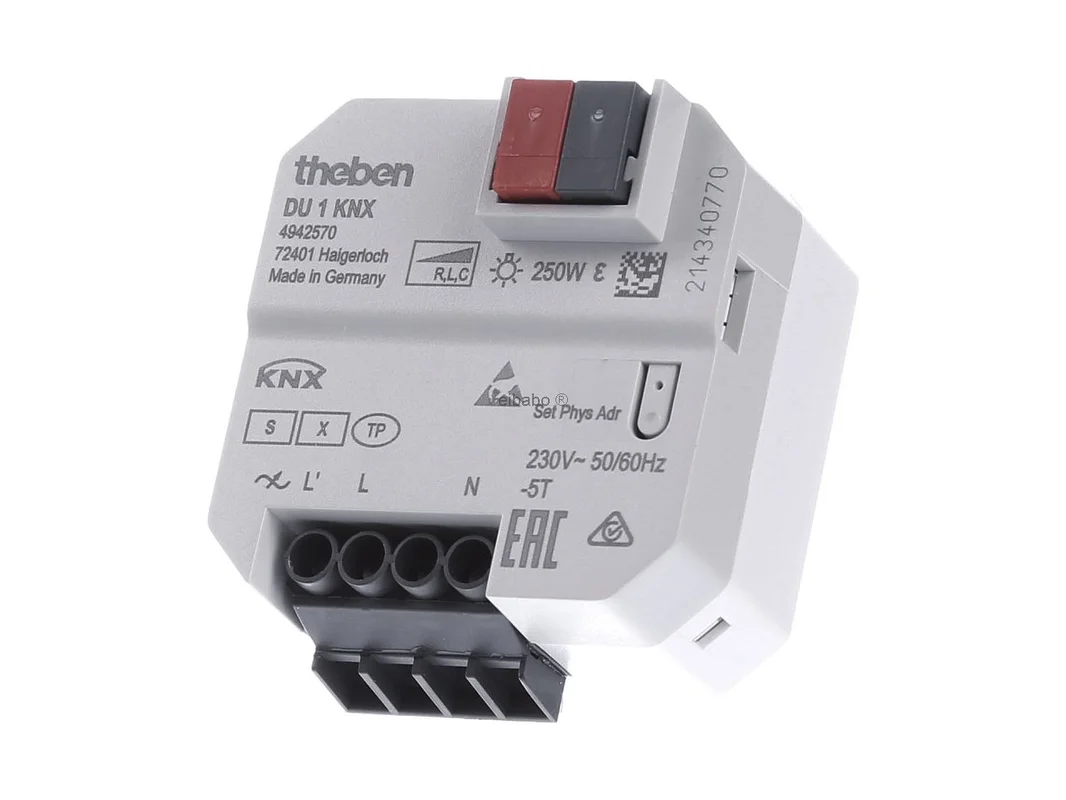

De Theben KNX inbouwdimmeractor 1-voudig 300W fase-aan- en -afsnijding DU 1 KNX 4942570 is een krachtige oplossing voor slimme lichtsturing in het KNX-systeem. De compacte inbouwactor dimt veel gangbare belastingen nauwkeurig en rustig. Hij is geschikt voor dimbare ledlampen, spaarlampen, gloei- en halogeenlampen evenals dimbare transformatoren. Dankzij automatische lastdetectie past het apparaat zich snel aan het betreffende lichtmiddel aan en vergemakkelijkt zo planning, inbedrijfstelling en werking.

Nauwkeurig KNX-dimmen voor moderne lichtconcepten

Met een instelbare dimcurve maakt de actor een fijn, flikkerarm regelgedrag mogelijk. Dat is ideaal voor woonruimtes, vergaderzones, gangen of veeleisende lichtscènes in utiliteitsbouw. Twee binaire ingangen voor potentiaalvrije contacten breiden het toepassingsgebied uit en maken de directe integratie van drukknoppen, schakelaars of sensoren mogelijk. De af fabriek toegewezen functie van de ingangen aan de dimuitgang vereenvoudigt bovendien de eerste test nog vóór de ETS-parametrering.

Producthighlights voordelen

• Universele dimactor: Geschikt voor veel dimbare lamptypen en dimbare transformatoren.
• Fase-aan- en -afsnijding: Flexibele aanpassing aan verschillende belastingstypen voor schoon dimmen.
• Automatische lastdetectie: Bepaalt zelf het passende belastingstype en vermindert de inspanning bij de inbedrijfstelling.
• Instelbare dimcurve: Ondersteunt nauwkeurige helderheidsverlopen en minimaliseert flikkeren.
• Twee binaire ingangen: Te gebruiken voor drukknoppen, schakelaars of andere potentiaalvrije contacten.
• Praktijkgerichte functietest: Ingangen zijn af fabriek toegewezen aan het dimkanaal.
• Verhoogde bedrijfszekerheid: Geïntegreerde temperatuurbewaking beschermt bij kritieke toestanden.
• KNX Data Secure: Ondersteunt een veilige inbedrijfstelling en beschermde communicatie.
• Compacte inbouwmontage: Ideaal voor decentrale installaties in inbouwdozen.
• Veelzijdig inzetbaar: Ook zeer geschikt voor projecten met retrofit en beperkte ruimte.

Intelligente lichtsturing in het dagelijks leven

• Wooncomfort: Zacht dimmen voor avondlicht, eethoek of scène in de woonkamer.
• Werkzones: Helderheid passend bij tijdstip van de dag en gebruik regelen via KNX-automatisering.
• Drukknoppen ter plaatse: Directe bediening via conventionele drukknoppen op de binaire ingangen.
• Flikkerarm licht: Zeer nuttig bij gevoelige ledlichtmiddelen.
• Geschikt voor retrofit: Goede keuze bij modernisering van bestaande schakelposities.
• Veilige werking: Temperatuurbewaking verhoogt de stabiliteit bij continu gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX inbouwdimmeractor 1-voudig 300W fase-aan- en -afsnijding DU 1 KNX 4942570
EAN	4003468491393
Catalogus	Dimactor
Bussysteem	KNX TP
Montagewijze	Inbouw
Functie	1-voudige universele dimactor
Dimprocedure	Fase-aansnijding en fase-afsnijding
Aantal uitgangen	1
Aantal binaire ingangen	2
Belastingstypen	dimbare ledlampen, spaarlampen, gloei- en halogeenlampen, dimbare transformatoren
ladendetectie	automatisch
Dimcurve	instelbaar
Busvoeding	via KNX-bus, stroomopname ≤ 4 mA
Aansluitwijze	schroefklemmen, KNX-busklem
Beschermingsgraad	IP20
Aanbevolen doosdiepte	minstens 35 mm
Bedrijfstemperatuur	-5 °C tot +45 °C
Veiligheidskenmerk	geïntegreerde temperatuurbewaking
Bijzonderheid	Ondersteuning van KNX Data Secure

Flexibele KNX-lichtregeling met veilige communicatie en hoge praktische bruikbaarheid

De Theben KNX inbouwdimmeractor 1-voudig 300W fase-aan- en -afsnijding DU 1 KNX 4942570 overtuigt overal waar licht decentraal, schoon en betrouwbaar geregeld moet worden. Door de combinatie van universeel dimkanaal, automatische lastaanpassing en twee extra binaire ingangen is het apparaat zeer geschikt voor woningbouw, renovatie en veeleisende afzonderlijke ruimtes in utiliteitsbouw. Vooral bij wisselende lamptypen is de actor sterk, omdat veel lichtmiddelen zonder uitgebreide voorafgaande controle kunnen worden aangesloten.

Een duidelijk voordeel ligt in de instelbare dimcurve. Daarmee kan het gedrag doelgericht worden aangepast aan ledarmaturen of klassieke lichtmiddelen. Het resultaat is een rustig helderheidsverloop met hoge lichtkwaliteit. De geïntegreerde temperatuurbewaking verhoogt bovendien de bedrijfszekerheid, bijvoorbeeld bij hoge belasting of ongunstige inbouwomstandigheden.

• Schoon dimmen van veel gangbare belastingstypen met slechts één compact inbouwapparaat.
• Zeer geschikt voor ruimtes waarin licht direct via de drukknop en tegelijk via KNX-scène wordt gestuurd.
• Twee binaire ingangen besparen extra componenten op eenvoudige bedieningspunten.
• Automatische lastdetectie vermindert de inspanning bij eerste inbedrijfstelling en lichtmiddelwissel.
• Instelbare dimcurve helpt bij gevoelige ledlampen en verbetert het visuele comfort.
• KNX Data Secure is een pluspunt voor moderne projecten met hoge eisen aan bescherming en integriteit van de communicatie.

Binnen het Theben-assortiment positioneert dit model zich als klassieke KNX-inbouwdimmeractor voor decentrale lichtregeling. In vergelijking met RF-varianten zoals een KNX RF-dimactor is dit apparaat ontworpen voor bedrade KNX TP-installaties. Dat maakt het bijzonder passend voor nieuwbouw, hoogwaardige renovatie en projecten met een doorlopende KNX-bus.

Ten opzichte van DALI-oplossingen van Theben, zoals gateways voor DALI-armaturen, richt deze actor zich op lichtmiddelen die direct gedimd moeten worden. Een DALI-gateway is zinvol wanneer veel elektronisch voorschakelapparaten in een lichtlijn centraal worden beheerd. De DU 1 KNX is daarentegen de directe en compacte keuze voor afzonderlijke dimbare lichtkringen in de ruimte.

Terwijl RF-varianten hun sterke punten tonen bij retrofit met geringe bekabelingsinspanning, scoort deze inbouwactor met een stabiele integratie in het bedrade KNX-netwerk. Bij toepassingen met slechts één dimbare lichtkring dicht bij het bedieningspunt is de inbouwoplossing vaak bijzonder elegant, omdat zij weinig ruimte inneemt en korte leidingwegen mogelijk maakt.

Vergeleken met pure schakelactoren biedt een dimactor duidelijk meer comfort. In plaats van alleen aan en uit zijn zachte helderheidsovergangen, scènes en op de behoefte afgestemde lichtsterktes mogelijk. Dat is vooral in woonruimtes, hotelkamers of vergaderruimtes een merkbaar voordeel.

Vergelijkbare KNX-inbouwdimmeractoren zijn er onder andere van MDT, ABB en Siemens. Apparaten van MDT staan vaak bekend om een zeer uitgebreide ETS-parametrering en spreken planners aan die veel detailopties willen gebruiken. ABB biedt in de KNX-omgeving vaak sterke systeemintegratie in grotere gebouwprojecten. Siemens positioneert zich meestal in projecten met focus op merkstandaardisering in de utiliteitsbouw.

Essentiële verschillen liggen meestal in de applicatie, in extra objecten, in het gedrag bij ledbelastingen en in de diagnosefuncties. Bij de KNX-basisfunctie is er in de regel goede systeemcompatibiliteit, omdat standaardobjecten in de KNX-omgeving worden gebruikt. Doorslaggevend in het project is daarom vaak minder de pure buscompatibiliteit dan wel de kwaliteit van de dimkarakteristiek met het concreet toegepaste lichtmiddel.

In ETS is het aan te bevelen het dimkanaal duidelijk te benoemen naar ruimte en belastingstype, bijvoorbeeld „Wonen plafond dimmen“. Daarna moet eerst de passende belasting worden gecontroleerd. Bij ledlichtmiddelen is het zinvol het gedrag in het onderste dimbereik te testen en de dimcurve zo aan te passen dat er geen zichtbaar flikkeren optreedt.

Een praktijkgericht voorbeeld is de combinatie van schakelen, dimmen en scène op één groepsstructuur. Zo kan een korte druk op de toets de lichtkring schakelen, een lange druk de helderheid wijzigen en een apart 1-byte-object een scènewaarde oproepen. Voor de twee binaire ingangen kunnen bijvoorbeeld een lokale drukknop en een raamcontact worden geïntegreerd. De drukknop stuurt direct het dimkanaal aan, terwijl het contact een logica- of blokkeerfunctie kan activeren.

Voor service en oplevering is de af fabriek ingestelde toewijzing van de binaire ingangen aan het dimkanaal zeer nuttig. Installateurs kunnen daarmee de basisfunctie al vóór de volledige parametrering controleren. Bij led-retrofitlichtmiddelen loont bovendien een test met minimale helderheid, inschakelwaarde en dimsnelheid om een harmonieuze gebruikerservaring te bereiken.

Kies voor een doordachte lichtsturing met hoge flexibiliteit en schoon dimgedrag. Dit model verbindt inbouwcomfort, veilige KNX-communicatie en veelzijdige toepassingsmogelijkheden in één compact apparaat. Daarmee is het een overtuigende keuze voor iedereen die licht in smart building of smart home nauwkeurig, elegant en betrouwbaar wil sturen.
