Description

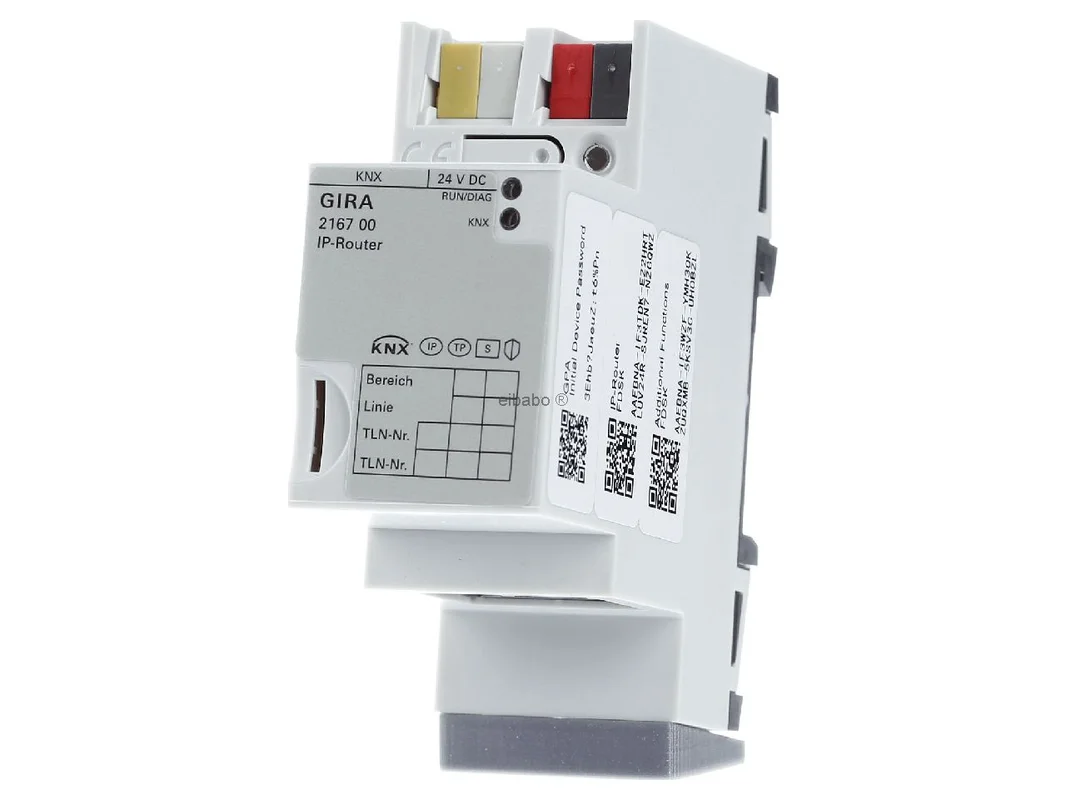

KNX IP-router 216700 – Gira – 4010337084440:

De Gira KNX IP-router REG met KNX IP Secure en Data Secure 216700 is een krachtige data-interface voor de veilige integratie van KNX-lijnen in IP-netwerken. Het apparaat verbindt KNX TP en Ethernet op professioneel niveau en vormt de basis voor een stabiele, snelle en beschermde communicatie in moderne woningen en utiliteitsgebouwen. Als lijn- of gebiedskoppelaar, tunnelingserver en KNX-tijdschakelaar dekt het centrale taken in de gebouwautomatisering met hoge flexibiliteit.

Veilige KNX-netwerken met hoge stabiliteit en slimme diagnose

De data-interface ondersteunt KNX IP Secure en KNX Data Secure voor een tegen manipulatie beschermde overdracht van gevoelige telegrammen. Tot vier tunnelingverbindingen kunnen parallel worden gebruikt, wat de inbedrijfstelling, het onderhoud en de visualisatie aanzienlijk vereenvoudigt. Bijzonder praktijkgericht is de Reliable Communication, die telegramverliezen in het WLAN automatisch compenseert. Bovendien kunnen KNX-telegrammen op een microSD-kaart worden opgeslagen, wat de analyse in een servicegeval sterk vergemakkelijkt. In combinatie met Gira HomeServer of Gira FacilityServer is het apparaat ideaal voor veeleisende automatiseringsconcepten.

Producthighlights voordelen

• Veilige communicatie: KNX IP Secure en KNX Data Secure beschermen dataverkeer en projecttoegang.
• Flexibele koppeling: Inzetbaar als lijnkoppelaar of gebiedskoppelaar in het KNX-systeem.
• Vier tunnelingkanalen: Gelijktijdige toegang voor ETS, visualisatie en service.
• WLAN-uitvalbeveiliging: Reliable Communication vermindert telegramverliezen bij draadloze verbindingen.
• Telegramopname: Opname op microSD-kaart voor diagnose, analyse en service.
• KNX-tijdschakelaar: Tijdgebaseerde functies kunnen direct in het systeem worden weergegeven.
• Serverkoppeling: Geschikt voor gebruik met Gira HomeServer en FacilityServer.
• DIN-rail montage: Compacte REG-bouwvorm voor gebruik in de verdeler.
• IP- en TP-netwerking: Brug tussen klassieke KNX-lijn en datanetwerk.
• Updatebaar: Firmware-onderhoud en functie-uitbreiding via de Gira Project Assistent.

Praktijkgerichte functies voor moderne gebouwautomatisering

• Lijnkoppeling: Scheidt en verbindt KNX-segmenten efficiënt via het IP-netwerk.
• Gebiedsstructuur: Ideaal voor grotere installaties met duidelijke topologie en hoge belasting.
• ETS-toegang: Meerdere projectplanners of servicetoegangen zijn parallel mogelijk.
• Visualisatie: Nette koppeling aan centrale logica- en besturingsfuncties.
• Foutanalyse: Telegramopname helpt bij storingsanalyse en optimalisatie.
• WLAN-gebruik: Ook bij draadloze bruggen blijft de overdracht bijzonder betrouwbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX IP-router REG met KNX IP Secure en Data Secure 216700
EAN	4010337084440
Catalogus	Data-interface
Bussysteem	KNX TP en KNX IP
Functie	IP-router, lijnkoppelaar, gebiedskoppelaar, tunnelingserver, tijdschakelaar
Veilige standaarden	KNX IP Secure, KNX Data Secure
Tunnelingverbindingen	tot 4 gelijktijdig
Communicatie	KNXnet/IP met routing en tunneling
diagnose	Telegramopname op microSD-kaart
Netwerkaansluiting	RJ45
Datasnelheid Ethernet	10/100 Mbit/s
Ondersteunde protocollen	ARP, ICMP, IGMP, DHCP, AutoIP, UDP/IP
Voeding	externe DC 24 V of via KNX-voeding met ongesmoorde uitgang
Montagewijze	REG voor DIN-rail montage
Bouwbreedte	2 TE
Beschermingsgraad	IP20
Bijzonderheid	Reliable Communication voor correctie van telegramverliezen in het WLAN
Compatibiliteit	geschikt voor Gira HomeServer en Gira FacilityServer

Efficiënte KNX IP-koppeling voor veilige projecten en nette topologieën

Deze data-interface is geschikt overal waar KNX-lijnen veilig via IP moeten worden verbonden, netjes gesegmenteerd en comfortabel onderhouden. De inzet loont in eengezinswoningen met visualisatie net zo goed als in grotere utiliteitsgebouwen met meerdere lijnen, gebieden en IP-ondersteunde infrastructuur. Door de combinatie van routing, Secure-functies en diagnose op microSD ontstaat een oplossing die zowel bij de inbedrijfstelling als in continubedrijf duidelijke voordelen biedt.

In het dagelijks gebruik overtuigt het apparaat door hoge bedrijfszekerheid, duidelijke structurering van de installatie en flexibele toegangsmogelijkheden voor ETS, service en server. Wie KNX-projecten plant met meer veiligheid, betere diagnose en robuuste netwerkkoppeling, krijgt hier een doordachte oplossing voor professionele installaties.

• Veilige integratie van KNX-lijnen in IP-netwerken met moderne versleuteling.
• Zeer geschikt voor gestructureerde installaties met meerdere lijnen of gebieden.
• Parallelle tunnelingtoegangen vergemakkelijken programmering, service en visualisatie.
• Opname van telegrammen ondersteunt snelle foutopsporing in het veld.
• Reliable Communication is bijzonder waardevol bij KNX via WLAN-bruggen.
• Ook als tijdschakelaar interessant voor tijdgebaseerde automatiseringstaken.
• Nette koppeling aan Gira-serveroplossingen voor veeleisende projecten.

Binnen het Gira-portfolio positioneert dit model zich duidelijk in het professionele segment voor veilige KNX IP-communicatie. Ten opzichte van eenvoudige KNX IP-interfaces, die vooral bedoeld zijn voor ETS-programmering of één enkele tunnelingtoegang, biedt een IP-router duidelijk meer structuur in het project. Hij kan lijnen en gebieden koppelen, telegrammen filteren en routingtaken overnemen.

Vergeleken met oudere of minder uitgebreid uitgeruste IP-koppelaars uit dezelfde omgeving scoort deze uitvoering met KNX IP Secure, KNX Data Secure, microSD-diagnose en de betrouwbare communicatie bij WLAN-trajecten. Daardoor is hij bijzonder geschikt voor installaties waarin veiligheid, onderhoud op afstand en stabiliteit hoge prioriteit hebben.

Een KNX IP-interface van Gira is meestal de juiste keuze als alleen een lokale ETS-toegang nodig is en geen lijnkoppeling is voorzien. Een IP-router zoals dit apparaat is daarentegen zinvol als telegrammen tussen lijnen via het datanetwerk moeten worden overgedragen of als meerdere deelnemers parallel via tunneling toegang moeten hebben.

In projecten met Gira HomeServer of FacilityServer speelt het apparaat zijn sterke punten bijzonder goed uit, omdat de IP-gebaseerde infrastructuur netjes met het KNX-systeem wordt verbonden. Voor kleine installaties met slechts één programmeerplaats is vaak een eenvoudige interface voldoende. Voor grotere topologieën, veilige communicatie en betere diagnose is een router duidelijk de krachtigere oplossing.

Vergelijkbare apparaten van andere gerenommeerde fabrikanten zijn bijvoorbeeld KNX IP-routers van MDT, ABB of Weinzierl. Deze producten bieden eveneens KNXnet/IP-routing en tunneling, maar verschillen vaak in diagnosefuncties, parametrering en Secure-omvang.

• MDT: vaak met sterke ETS-oriëntatie en praktijkgerichte parametrering, afhankelijk van het model met een andere focus bij diagnose en kanaalbeheer.
• ABB: vaak geïntegreerd in grotere systeemlandschappen en commerciële projecten, met sterke merkaanwezigheid in utiliteitsbouw.
• Weinzierl: bekend om brede KNX IP-competentie en deels zeer gespecialiseerde IP-apparaten voor infrastructuur en service.

Belangrijk voor de praktijk: Basis-KNX IP-functies zijn fabrikantoverstijgend goed bruikbaar, maar Secure-integratie, diagnosecomfort en afzonderlijke extra functies kunnen duidelijk verschillen. Bij projecten met Gira-servers en Gira-typische systeemlogica past dit model bijzonder goed.

In ETS moet eerst worden beslist of het apparaat als lijnkoppelaar, gebiedskoppelaar of primair voor tunneling wordt gebruikt. Voor grotere projecten wordt een duidelijke groepsadresstructuur aanbevolen met nette scheiding tussen lijnfuncties, centrale commando’s en diagnoseobjecten. Zo blijft de installatie ook bij latere uitbreidingen overzichtelijk.

Bij Secure-projecten is het zinvol de inbedrijfstelling stapsgewijs op te bouwen. Eerst de basiscommunicatie controleren, daarna Secure-functies activeren en pas in de laatste stap server, visualisatie en toegang op afstand koppelen. Dat vereenvoudigt de foutopsporing aanzienlijk. In installaties met WLAN-brug moet Reliable Communication bewust worden gebruikt wanneer mobiele of lastig te bekabelen segmenten worden geïntegreerd.

Praktijkvoorbeeld: In een kantoorgebouw kan de router de verdiepingslijn veilig koppelen aan de hoofdlijn, terwijl parallel een ETS-servicetoegang en een visualisatie actief zijn. In een woonhuis met Gira HomeServer kan het apparaat de KNX-lijn via IP koppelen en tegelijkertijd telegrammen voor diagnose opnemen. Zo kan bij sporadische storingen snel worden gecontroleerd of commando’s correct zijn verzonden en ontvangen.

Wie een professionele data-interface zoekt voor moderne KNX-projecten, kiest met deze router voor veiligheid, structuur en diagnosecomfort. De combinatie van routing, tunneling, Secure-standaarden en WLAN-stabilisering maakt het apparaat tot een zeer sterke keuze voor veeleisende installaties.

Of het nu gaat om nieuwbouw, modernisering of uitbreiding van bestaande KNX-installaties: Deze oplossing creëert een robuuste basis voor efficiënte netwerking en betrouwbare werking. Zo wordt van een datanetwerk een echte meerwaarde voor de gebouwautomatisering.
