Description

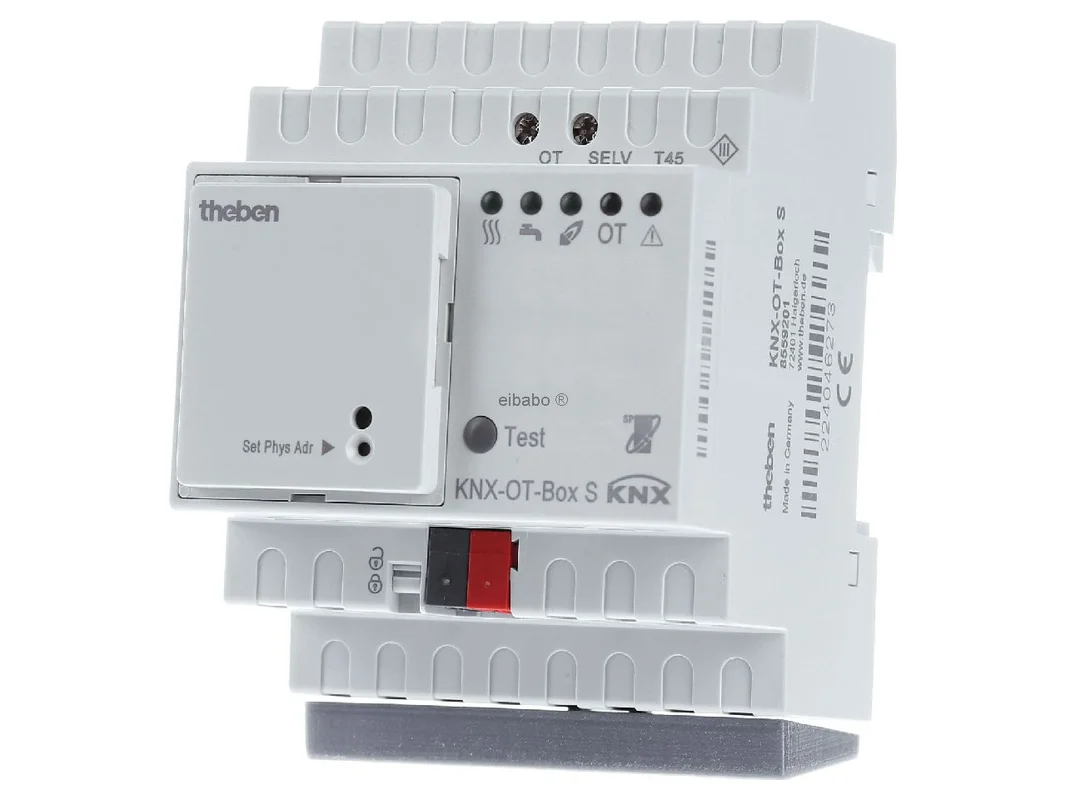

KNX-OT-interface, master voor de Opentherm-warmtegenerator naar de KNX-kamerregeling KNX-OT-Box S – Theben – 8559201 – 4003468850220:

De Theben KNX-Opentherm-interface Master voor warmteopwekkers voor individuele ruimteregeling KNX-OT-Box S 8559201 is een krachtige interface voor de intelligente integratie van moderne verwarmingstechniek in het KNX-systeem. Zij verbindt de OpenTherm-bus van de warmteopwekker met de KNX-bus en maakt zo bidirectionele gegevensuitwisseling tussen warmteopwekking en individuele ruimteregeling mogelijk. Het resultaat is een nauwkeurige, centrale en tegelijkertijd vraaggestuurde verwarmingsregeling voor woon- en utiliteitsgebouwen.

Nauwkeurige verwarmingsintegratie voor KNX en OpenTherm

De interface werkt als master voor OpenTherm-warmteopwekkers en is ideaal voor projecten waarin ruimtetemperaturen comfortabel, energie-efficiënt en systeembreed gecoördineerd geregeld moeten worden. Status- en storingsmeldingen worden rechtstreeks via de KNX-bus verzonden. Daardoor kunnen installatie­toestanden snel worden geëvalueerd en in visualisatie, logica of alarmering worden geïntegreerd.

Een bijzonder voordeel is de mogelijkheid om weergegevens en prognoses in de regeling op te nemen. Zo kan verwachte zonneschijn bij de tapwaterverwarming door een zonne-installatie worden meegenomen. Dit verhoogt de energie-efficiëntie en verbetert het gebruik van beschikbare warmtebronnen.

Producthighlights voordelen

• OpenTherm naar KNX: Directe koppeling tussen warmteopwekker en KNX-gebouwautomatisering.
• Masterfunctie: Geschikt voor de aansturing van OpenTherm-warmteopwekkers in de KNX-omgeving.
• Individuele ruimteregeling: Optimaal voor de combinatie met KNX-ruimteregelingen in woon- en utiliteitsgebouwen.
• Statusmeldingen: Relevante bedrijfsgegevens worden via de KNX-bus beschikbaar gesteld.
• Storingsmeldingen: Snelle integratie van fouttoestanden in alarm- en visualisatieconcepten.
• Energieoptimalisatie: Weersprognoses kunnen worden gebruikt voor een efficiëntere tapwaterverwarming.
• Hoge flexibiliteit: Ook bruikbaar voor verwarmingssystemen zonder OpenTherm-interface wanneer een passende OT-Box uit de RAMSES-omgeving wordt geïntegreerd.
• Busvoeding: Spanningsvoorziening direct via de KNX-bus.
• Geschikt voor verdelers: Compacte bouwvorm voor montage op DIN-rail.
• Systeemopen in de KNX-omgeving: Zeer goed geschikt voor gekoppelde verwarmingsstrategieën met scènes, tijdprofielen en logische functies.

Intelligente functies voor efficiënte warmte

• Bidirectionele communicatie: Gegevens van de warmteopwekker en uit de ruimteregeling worden netjes samengebracht.
• Centrale evaluatie: Temperaturen, bedrijfsstatussen en meldingen kunnen via KNX worden verwerkt.
• Ondersteuning door zonne-energie: Weersprognoses helpen bij een vooruitziend gebruik van zonne-energie.
• Meer comfort: Ruimtes worden vraaggestuurd geregeld in plaats van alleen star volgens vaste tijden.
• Meer transparantie: Storingen en statussen kunnen direct in panelen of bedieningscentrales worden weergegeven.
• Geschikt voor modernisering: Interessant voor projecten waarin verwarmingstechniek in bestaande KNX-installaties moet worden geïntegreerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX-Opentherm-interface Master voor warmteopwekkers voor individuele ruimteregeling KNX-OT-Box S 8559201
EAN	4003468850220
Catalogus	Interface-media-gateway
Fabrikant	Theben
Artikelnummer	8559201
Apparaattype	KNX OpenTherm-interface
Functie	Masterinterface voor warmteopwekkers en KNX-individuele ruimteregeling
Bussysteem	KNX-bus en OpenTherm-bus
Gegevensoverdracht	bidirectioneel tussen warmteopwekker en KNX-systeem
Voeding	via KNX-bus
Stroomopname	≤ 10 mA
Montagewijze	Rij-inbouw op draagrail
Bouwbreedte	4 TE
Beschermingsgraad	IP20
Omgevingstemperatuur	0 °C tot +45 °C
Toepassingsgebied	Verwarmingsintegratie, individuele ruimteregeling, aansluiting van warmteopwekkers
Bijzondere geschiktheid	Integratie van status- en storingsmeldingen evenals energiegeoptimaliseerde tapwaterverwarming
Uitgebreid gebruik	in combinatie met OT-Box uit RAMSES 856 top2 OT ook geschikt voor verwarmingssystemen zonder OpenTherm-interface

Meer efficiëntie in de verwarmingsregeling door slimme KNX-koppeling

De Theben KNX-Opentherm-interface Master voor warmteopwekkers voor individuele ruimteregeling KNX-OT-Box S 8559201 is ideaal voor iedereen die verwarmingstechniek niet alleen wil koppelen, maar ook actief wil optimaliseren. Zij creëert de verbinding tussen warmteopwekker en intelligente ruimteregeling en zorgt daarmee voor een fijn afgestemde wisselwerking van comfort, transparantie en energiebesparing.

Het apparaat is vooral sterk overal waar meerdere ruimtes individueel worden geregeld en de warmteopwekker zijn vermogen passend aan de werkelijke eisen moet leveren. Door de directe terugmelding van status en storing op de KNX-bus wordt de installatie eenvoudiger te bewaken en servicevriendelijker.

• Zuivere integratie van OpenTherm-warmteopwekkers in KNX-projecten.
• Zeer goed geschikt voor vraaggestuurde individuele ruimteregeling met centrale verwarmingsstrategie.
• Transparante statusgegevens voor visualisatie, toegang op afstand en diagnose.
• Nuttig voor energiegeoptimaliseerde warmwater- en verwarmingsvragen.
• Ondersteunt vooruitziende strategieën door weersprognoses op te nemen.
• Compacte oplossing voor de schakelkast met busvoeding zonder aparte spanningsbron.

Binnen het Theben-assortiment onderscheidt de KNX-OT-Box S zich door zijn duidelijke taak als schakel tussen KNX en OpenTherm. Klassieke KNX-verwarmingsactoren of ruimteregelaars van de fabrikant nemen vooral schakel-, regel- of bedieningsfuncties in de ruimte over, maar communiceren niet rechtstreeks met een OpenTherm-warmteopwekker. De KNX-OT-Box S vult dergelijke componenten aan waar een overkoepelende koppeling met de warmtebron vereist is.

Vergeleken met oplossingen uit de RAMSES-familie is dit apparaat sterker gericht op de integratie in KNX-installaties. RAMSES-apparaten zijn eerder gepositioneerd op het gebied van klassieke verwarmingsregeling, terwijl de KNX-OT-Box S gericht de gegevensuitwisseling in de gebouwautomatisering mogelijk maakt.

Wanneer een pure ruimteregeling met KNX-drukknoppen, sensoren en verwarmingsactoren wordt gerealiseerd, ligt de focus op de temperatuurregeling van afzonderlijke ruimtes. Met de KNX-OT-Box S wordt bovendien de warmteopwekking zelf in de automatiseringslogica geïntegreerd. Dat is een belangrijk verschil: niet alleen de ruimte reageert intelligent, maar ook de ketel of warmteopwekker wordt passend aangestuurd.

In combinatie met de OT-Box uit RAMSES 856 top2 OT kunnen zelfs verwarmingssystemen zonder eigen OpenTherm-interface in passende regelconcepten worden geïntegreerd. Dat vergroot het toepassingsgebied aanzienlijk, vooral bij modernisering of gemengde systeemlandschappen.

Vergelijkbare oplossingen zijn onder meer te vinden bij fabrikanten zoals Siemens, Weinzierl of Intesis, afhankelijk van de projectfocus en de gewenste protocoldiepte. Daarbij verschillen de apparaten vaak in hun doelstelling: sommige gateways zijn sterker gericht op algemene verwarmingsintegratie, andere eerder op protocolomzetting of op de koppeling van afzonderlijke HVAC-systemen.

• Siemens: Vaak sterk op het gebied van HVAC en gebouwautomatisering, vaak met focus op systemische integratie in grotere installaties.
• Weinzierl: Bekend om flexibele KNX-interfaces en IP-oplossingen, afhankelijk van het product met een andere diepgang in de verwarmingskoppeling.
• Intesis: Sterk in protocolgateways voor HVAC-toepassingen, vaak interessant wanneer verschillende disciplines of externe systemen gekoppeld moeten worden.

Essentiële verschillen liggen meestal in de concrete compatibiliteit met de warmteopwekker, in de parametrering en in de beschikbare communicatieobjecten. Voor KNX-projecten met focus op OpenTherm en individuele ruimteregeling is de oplossing van Theben bijzonder logisch gepositioneerd.

In ETS is het aan te bevelen de communicatieobjecten duidelijk per functie te groeperen, bijvoorbeeld in warmtevraag, bedrijfsstatus, storingsmelding en setpointovername uit de individuele ruimteregeling. Zo blijft het project ook bij veel ruimtes overzichtelijk en later goed onderhoudbaar.

Een praktijkgericht voorbeeld is de koppeling van meerdere ruimteregelaars aan één centrale warmtevraag. Als meerdere ruimtes warmte vragen, kan de vraag via groepsadressen worden gebundeld en aan de interface worden doorgegeven. Tegelijkertijd kunnen storingsmeldingen op een apart alarmadres worden geplaatst, zodat visualisatie en service direct kunnen reageren.

Voor projecten met zonne-installatie is het zinvol om weergegevens of prognosewaarden via KNX-logische bouwstenen te integreren. Zo kan de tapwaterverwarming intelligenter plaatsvinden wanneer een hoge zonneopbrengst wordt verwacht. Even nuttig is een duidelijke benaming van alle objecten in ETS, bijvoorbeeld op basis van verwarmingskring, verdieping of zone, zodat service en uitbreiding later zonder tijdverlies mogelijk zijn.

Wie warmteopwekkers en KNX-ruimteregeling efficiënt wil samenbrengen, krijgt met deze interface een technisch doordachte en praktijkgerichte oplossing. Zij verbetert de communicatie tussen warmtebron en gebouwautomatisering, verhoogt de transparantie tijdens het gebruik en creëert de basis voor meer comfort en een lagere energiebehoefte.

De Theben KNX-Opentherm-interface Master voor warmteopwekkers voor individuele ruimteregeling KNX-OT-Box S 8559201 is daarmee een overtuigende keuze voor veeleisende KNX-verwarmingsprojecten met focus op efficiëntie, controle en intelligente systeemintegratie.
