Description

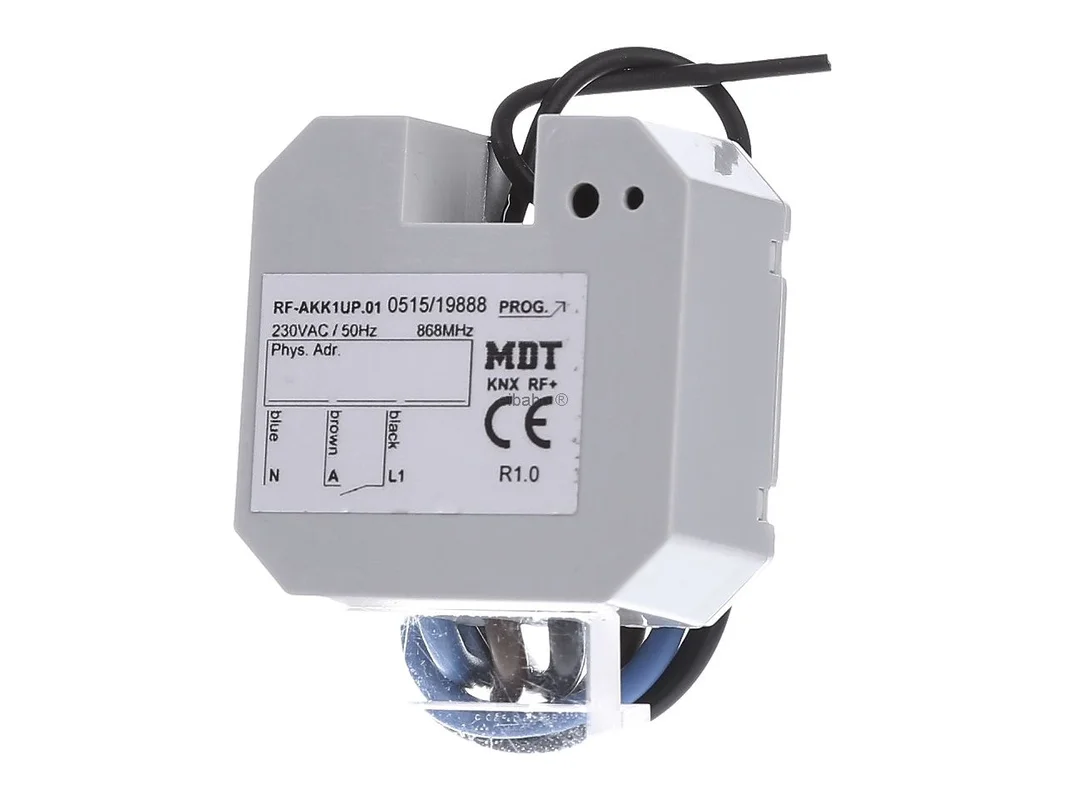

KNX RF draadloze schakelactor 1-voudig RF-AKK1UP.01 – MDT – 4251916148515:

De MDT KNX RF+ draadloze schakelactor 1-voudig inbouw 10A 230V AC RF-AKK1UP.01 is een compacte oplossing voor het slimme schakelen van afzonderlijke belastingen in KNX-installaties. Het inbouwapparaat is ontwikkeld voor montage in de schakelaardoos en is ideaal voor de modernisering van woningen en utiliteitsgebouwen wanneer er geen nieuwe buskabels moeten worden gelegd. Met KNX RF+ op 868 MHz, geïntegreerde busaankoppeling en ETS-inbedrijfstelling combineert de actor hoge flexibiliteit met een nette systeemintegratie.

Nauwkeurige draadloze schakeling voor renovatie, verbouwing en moderne KNX-projecten

De schakelactor werkt met een monostabiel relais en schakelt ohmse belastingen tot 10 A veilig en betrouwbaar. Dankzij maak- en verbreekbedrijf, tijdfuncties, scènes en terugmeldingen kan de actor exact op de betreffende toepassing worden afgestemd. Of het nu gaat om verlichting, ventilatoren of schakelbare stopcontactcircuits: het apparaat biedt een professionele basis voor comfortabele en energie-efficiënte automatiseringen in het KNX-draadsysteem.

Producthighlights voordelen

• KNX RF+ draadloze techniek: Ideaal voor renovatie en retrofit zonder nieuwe busleiding.
• Inbouwmontage: Geschikt voor montage in de schakelaardoos.
• 1 schakeluitgang: Gericht op afzonderlijke verbruikers en duidelijk gestructureerde functies.
• 10 A schakelstroom: Geschikt voor veel typische 230 V toepassingen.
• Monostabiel relais: Betrouwbaar schakelen met een praktijkgerichte uitvoering.
• Maak- of verbreekcontact: Flexibele parametrering afhankelijk van de toepassing.
• Tijdfuncties: Met in- en uitschakelvertraging en trappenhuisfunctie.
• Terugmeldfunctie: Actieve of passieve statusmelding voor het kanaal.
• Logische koppelingen: Voor slimme processen zonder extra apparaat in het standaardproject.
• 8 scènes per kanaal: Comfortabele integratie in woon- en gebouwscènes.
• Centrale functies: Zinvol voor verzamelcommando’s en overkoepelende besturing.
• Blokkeerobjecten: Ondersteunt gedwongen aansturing en duidelijke prioriteiten.

Intelligente functies voor meer comfort in het dagelijks leven

• Licht schakelen: Plafondverlichting, spiegelverlichting of buitenverlichting kunnen veilig via KNX draadloos worden aangestuurd.
• Trappenhuisverlichting: Automatisch uitschakelen na een gedefinieerde looptijd verlaagt het energieverbruik.
• Centraal uit: Verbruikers kunnen bij het verlaten van het huis gezamenlijk worden uitgeschakeld.
• Statusmeldingen: Terugmeldingen aan visualisatie of drukknop verhogen de transparantie.
• Scènebedrijf: Een draadloos commando activeert voorbereide licht- of comfortsituaties.
• Blokkeerfunctie: Zinvol voor technische ruimtes, onderhoud of gedefinieerde bedrijfsmodi.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX RF+ draadloze schakelactor 1-voudig inbouw 10A 230V AC RF-AKK1UP.01
EAN	4251916148515
Catalogus	Schakelactor
Bussysteem	KNX RF+
Draadloze frequentie	868 MHz
Montagewijze	Inbouw, montage in schakelaardoos
Aantal schakeluitgangen	1
Nominale bedrijfsspanning	230 V AC
Nominale stroom	10 A
Max. schakelstroom	10 A
Max. schakelvermogen	1900 W
Relaisuitvoering	Monostabiel relais
Bedrijfsmodi	Maak- en verbreekbedrijf
Tijdfuncties	In-/uitschakelvertraging, trappenhuisfunctie
Scènes	8 per kanaal
Logica	Logische koppelingen geïntegreerd
Terugmelding	Actief of passief parametreerbaar
Centrale functies	Ja
Blokkeerobjecten	Ja
Busaankoppeling	Geïntegreerd
Inbedrijfstelling	Met ETS5 of hoger in systeemmodus
Minimale diepte apparaatdoos	49 mm
Beschermingsgraad	IP20
Afmetingen B x H x D	41 x 41 x 22 mm
Toepassingsgebied	Gebruik binnen de EU

Sterke draadloze oplossing voor renovatie, afzonderlijke circuits en slimme KNX-schakeltaken

Dit inbouwapparaat is bijzonder geschikt voor projecten waarbij een afzonderlijke verbruiker decentraal geschakeld moet worden. Typische toepassingslocaties zijn achteraf geïnstalleerde lichtcircuits, afzuigsystemen, handdoekverwarmers, vrijgegeven stopcontacten of kleine technische functies in de ruimte. Door de draadloze werking blijft de bestaande bouwstructuur grotendeels behouden, terwijl de KNX-logica op de achtergrond volledig bruikbaar blijft.

Een groot voordeel ligt in de combinatie van compacte bouwvorm, solide schakelvermogen en nette parametrering in ETS. Zo kunnen ook afzonderlijke schakelpunten professioneel in scènes, centrale commando’s en statusmeldingen worden geïntegreerd. Juist in bestaande bouw is dat een duidelijke meerwaarde, omdat comfortfuncties zonder complexe leidingtrajecten achteraf kunnen worden toegevoegd.

• Zeer geschikt voor de modernisering van bestaande ruimtes zonder nieuwe KNX-leiding.
• Compacte inbouwconstructie voor decentrale schakelpunten dicht bij de verbruiker.
• Nette integratie in KNX-scènes, centrale commando’s en visualisaties.
• Praktische tijdfuncties voor gangen, bijkeuken of ventilatie.
• Flexibel gebruik als maak- of verbreekcontact afhankelijk van de projecteis.
• Statussen en blokkeringen kunnen duidelijk in bedrijfsconcepten worden geïntegreerd.

Binnen de MDT RF+ serie is dit model de juiste keuze wanneer precies één belastingskring geschakeld moet worden en een zo compact mogelijke oplossing gewenst is. Ten opzichte van een 2-voudige draadloze schakelactor van dezelfde fabrikant biedt de 1-voudige variant een zeer duidelijke focus op afzonderlijke schakelpunten. Dat is vaak economisch wanneer slechts één verbruiker per doos geïntegreerd moet worden.

In vergelijking met bekabelde MDT KNX-schakelactoren voor verdelerinbouw ligt de focus hier duidelijk op retrofit en op decentrale toepassingen. Apparaten voor railmontage zijn meestal de betere keuze voor centrale verdelingen met veel kanalen, terwijl deze draadloze uitvoering zijn sterke punten uitspeelt in afzonderlijke ruimtes, verbouwingen en uitbreidingen.

Een bekabelde MDT schakelactor in de schakelkast is vooral geschikt voor nieuwbouw, grote aantallen kanalen en centrale bedrading. De draadloze inbouwschakelactor is daarentegen ideaal wanneer een bestaande schakelpositie of een afzonderlijke verbruiker slim moet worden uitgebreid. Daardoor nemen ingrepen in muren en leidingtrajecten duidelijk af.

In tegenstelling tot MDT dimactoren is dit apparaat ontworpen voor duidelijk aan en uit. Voor dimbare armaturen moet een geschikte dimmer worden gekozen. Vergeleken met MDT jaloezieactoren ligt de focus hier niet op looptijden of lamellen, maar op klassieke schakellogica, tijdfuncties en terugmeldingen.

Vergelijkbare inbouwschakelactoren zijn onder andere bekend van ABB, Busch-Jaeger en Hager. Deze apparaten dekken vergelijkbare basistaken in de KNX-omgeving af, maar verschillen vaak in inbouwdiepte, parametreerstijl, draadloos concept en detailniveau van de applicatie.

• ABB: Biedt eveneens KNX inbouwschakelactoren. Afhankelijk van de serie ligt de focus eerder op de klassieke busaansluiting dan op gerichte RF+ retrofit.
• Busch-Jaeger: Bekend om inbouwoplossingen met sterke integratie in schakelaarprogramma’s. Verschillen tonen zich vaak in montageconcept en bedieningsomgeving.
• Hager: Afhankelijk van de productlijn sterk vertegenwoordigd in de woningbouw. Verschillen liggen vaak in apparaatfamilie, ETS-structuur en systeemaanvullingen.

Belangrijk voor de praktijk: de compatibiliteit op KNX-niveau is bij basisfuncties in principe gegeven, omdat met gestandaardiseerde KNX-objecten wordt gewerkt. Verschillen tonen zich meestal in de functionele omvang van de applicatie en in het detailniveau bij tijd-, logica- en terugmeldfuncties.

In ETS moet het kanaal eerst duidelijk op functie worden benoemd, bijvoorbeeld „Licht gang“, „Ventilator badkamer“ of „Stopcontact techniek“. Daarna is het raadzaam te beslissen of de uitgang als maak- of verbreekcontact moet werken. Voor gangen en nevenruimtes is de trappenhuisfunctie vaak zinvol, bijvoorbeeld met een nalooptijd van enkele minuten.

Voor duidelijke bedieningsconcepten moeten schakelobject, statusobject en eventueel blokkeerobject op gescheiden groepsadressen worden geplaatst. Zo blijven diagnose en visualisatie overzichtelijk. Bij centrale commando’s is het praktisch om daarnaast een eigen groepsadres voor „Alles uit“ of „Huis verlaten“ aan te maken.

Een voorbeeld uit het dagelijks leven: een drukknop in de entreezone zendt naar een centraal adres, de actor schakelt de verbruiker uit en meldt de nieuwe status terug aan de visualisatie. Een ander voorbeeld is de ventilatorsturing in de badkamer. Hier kan het apparaat via tijdfunctie na het lichtsignaal nog enkele minuten nalopen en daarna automatisch uitschakelen.

Voor stabiele projecten moet het gedrag bij uitval en terugkeer van de busspanning bewust worden vastgelegd. In gevoelige toepassingen is een gedefinieerde toestand na spanningsherstel vaak de veiligste keuze. Bij scènes loont het om de acht scènegeheugens vroeg in het project logisch te benoemen, zodat latere uitbreidingen eenvoudiger blijven.

Wie afzonderlijke verbruikers snel, netjes en professioneel in een KNX-draadloze installatie wil integreren, krijgt met deze schakelactor een doordachte oplossing voor inbouwtoepassing. De combinatie van 10 A schakelvermogen, tijdfuncties, scènes, terugmeldingen en compacte bouwvorm maakt het apparaat tot een sterke keuze voor veel moderniseringsprojecten.

Zo wordt een klassiek schakelpunt in een handomdraai een intelligent onderdeel van de gebouwautomatisering. Het resultaat is meer comfort, betere controle en een netjes geïntegreerd KNX-systeem met hoge geschiktheid voor dagelijks gebruik.
