KNX schakelactor 1-voudig OMHOOG veilig – Schakelactor voor bussysteem 1-ch 23001 1S U – Jung – 4011377194830:

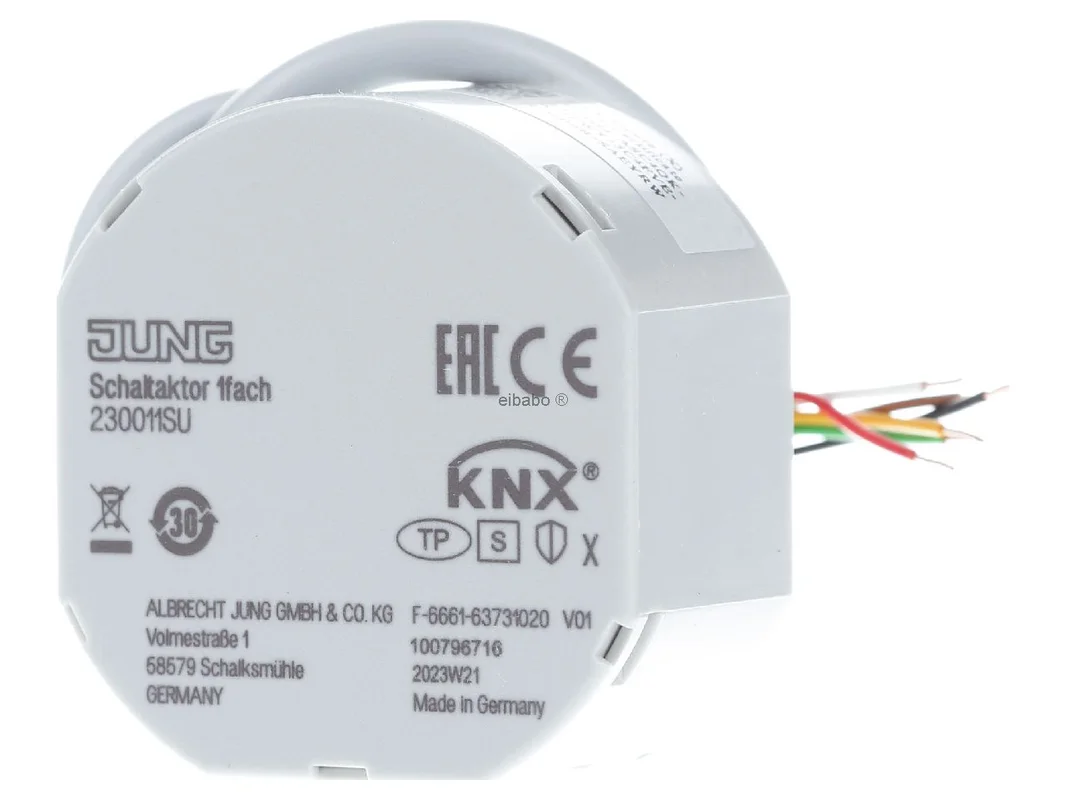

De JUNG KNX schakelactor 1-voudig inbouw Secure 23001 1S U 230011SU is een compacte oplossing voor het veilig schakelen van elektrische verbruikers in moderne KNX-installaties. Het apparaat combineert een krachtige schakeluitgang met drie flexibel inzetbare nevenposten en is daarmee ideaal voor woningbouw, utiliteitsbouw en veeleisende smart-building-projecten.

JUNG KNX schakelactor 1-voudig inbouw Secure 23001 1S U 230011SU – veilig schakelen met slimme ingangen

De inbouwactor wordt gemonteerd in een inbouwdoos volgens DIN 49073 en direct via de KNX-bus gevoed. Een extra voedingsspanning is niet nodig. Naast schakelen via KNX-telegrammen kan de uitgang ook worden bediend via aangesloten drukknoppen, schakelaars of andere potentiaalvrije contacten. Zo combineert het apparaat klassieke installatie met moderne busautomatisering op een kleine ruimte.

Bijzonder sterk is de actor door zijn drie neveningangen. Deze kunnen worden gebruikt voor schakelen, dimmen, jaloeziebesturing, scène-oproep of als waardegever. Daarnaast kunnen op de ingangen dauw- en lekkagesensoren worden aangesloten. Op ingang 3 kan bovendien een NTC-temperatuursensor worden aangesloten. Dit zorgt voor hoge flexibiliteit voor veel automatiseringstaken in één enkel KNX-apparaat.

Producthighlights voordelen

• 1-voudige schakeluitgang: Ideaal voor het schakelen van licht, ventilatie, pompen of andere elektrische verbruikers.
• KNX Data Secure: Bescherming van de communicatie in gevoelige KNX-projecten vanaf ETS 5.7.3.
• Drie neveningangen: Geschikt voor potentiaalvrije contacten evenals voor dauw- en lekkagesensoren.
• Temperatuur registreren: NTC-temperatuursensor op ingang 3 voor extra ruimte- of installatie­functies.
• Busvoeding: Geen aparte voeding nodig, daardoor eenvoudige en nette integratie.
• Flexibele schakelwijze: Maak- of verbreekcontactbedrijf instelbaar afhankelijk van de toepassing.
• Terugmeldfunctie: Toestanden kunnen veilig naar visualisatie of logica worden verzonden.
• Tijdfuncties: In- en uitschakelvertraging evenals trapverlichting met uitschakelwaarschuwing.
• Scènefunctie: Perfect voor afgestemde processen in licht- en ruimteconcepten.
• Interne logica: Logische poorten, omzetter, blokkeerfunctie, comparator en grenswaardeschakelaar geïntegreerd.

Intelligente functies voor meer comfort en veiligheid

• Schakelen via drukknop of bus: Klassieke bediening en centrale automatisering grijpen naadloos in elkaar.
• sensoriek integreren: Geschikt voor vocht- en lekkagedetectie in technische ruimtes of natte ruimtes.
• Dim- en jaloeziefuncties: Nevenposten kunnen meer dan alleen aan en uit.
• Dwangsturing: Geschikt voor geprioriteerde commando’s in veiligheids- of technische functies.
• Blokkeerfunctie: Nuttig voor reinigingsbedrijf, onderhoud of gedefinieerde bedrijfsmodi.
• Bedrijfsurenteller: Praktisch voor onderhoud, analyse en gebruiksoverzicht.
• Instelbare ontstuitertijd: Zuivere evaluatie van contacten, ook bij gevoelige signalen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG KNX schakelactor 1-voudig inbouw Secure 23001 1S U 230011SU
EAN	4011377194830
Catalogus	Schakelactor
Bussysteem	KNX
Producttype	Binaire uitgang 1-voudig
Montagewijze	Inbouw, inbouwdoos volgens DIN 49073
Aantal schakeluitgangen	1
Aantal digitale ingangen	3
Contacttype	Relaiscontact, maak- of verbreekcontactbedrijf
Voeding	via KNX-bus, geen extra voeding nodig
KNX Secure	KNX Data Secure compatibel
ETS-compatibiliteit	vanaf ETS 5.7.3
Updatebaar	met ETS Service App
Max. schakelstroom	16 A
Max. schakelvermogen	2300 W
Max. schakelvermogen LED	400 W
Opgenomen vermogen	ca. 0,4 W
Geschikt voor	potentiaalvrije contacten, dauwsensor, lekkagesensor, NTC-sensor

Meer voordeel door Secure-techniek, sensoriek en flexibele ETS-functies

JUNG KNX schakelactor 1-voudig inbouw Secure 23001 1S U 230011SU is aan te bevelen voor alle projecten waarin een verbruiker veilig moet worden geschakeld en tegelijkertijd meerdere ingangssignalen elegant in de KNX-logica moeten worden geïntegreerd. Het grote voordeel ligt in de combinatie van schakelactor, binaire ingangen, sensoraansluiting en Secure-communicatie. Daardoor is het apparaat zeer geschikt voor lichtkringen, ventilatoren, pompen, elektrische verwarmingslasten of meldsignalen in badkamer, bijkeuken, technische ruimte en woonruimte.

In de dagelijkse praktijk profiteren planners en integratoren van de hoge functiedichtheid. Eén enkel apparaat kan niet alleen een verbruiker schakelen, maar ook toestanden van drukknoppen of contacten registreren, scènes starten, setpoints verzenden of vocht- en lekkagesignalen evalueren. Dat bespaart ruimte in de doos en vermindert de inspanning bij decentrale KNX-installaties.

• Compacte inbouwoplossing voor decentrale KNX-schakeltaken.
• Drie ingangen bieden meer functies dan bij veel eenvoudige schakelactoren.
• Geschikt voor klassieke drukknoppen evenals voor sensoriek in veiligheidsrelevante gebieden.
• Secure-functie ondersteunt beveiligde KNX-communicatie in moderne projecten.
• Tijdfuncties, scènes en terugmeldingen zorgen voor hoge praktische meerwaarde.
• Interne logica vermindert de behoefte aan externe logica bij kleinere toepassingen.
• Ideaal voor retrofit en nieuwbouw met decentrale installatiestructuur.

Binnen de JUNG KNX-familie positioneert dit model zich als bijzonder veelzijdige inbouwactor voor afzonderlijke verbruikers met extra meerwaarde door drie ingangen. Vergeleken met pure binaire ingangen zonder schakeluitgang kan het belastingen direct schakelen en tegelijk signalen inlezen. Vergeleken met klassieke schakelactoren zonder uitgebreide nevenposten biedt het duidelijk meer vrijheid op het gebied van bediening, scène en sensoriek.

Wanneer in hetzelfde project meerdere verbruikers op één locatie moeten worden geschakeld, zijn meerkanaals schakelactoren voor verdeelbordmontage vaak de betere keuze. Deze zijn eerder geschikt voor centrale installaties met veel belastingen. Het hier beschreven apparaat speelt zijn sterke punten vooral uit in decentrale toepassingen, bijvoorbeeld direct achter de drukknop, in de inbouwdoos of in ruimtelijk gescheiden zones.

Decentrale inbouwactoren zoals dit model zijn ideaal wanneer leidingwegen kort moeten blijven of een retrofit met KNX gepland is. Centrale DIN-railactoren van JUNG zijn daarentegen zinvol wanneer veel stroomkringen gebundeld in de schakelkast worden beheerd. Daar zijn meestal meer kanalen per apparaat beschikbaar, maar daarvoor ontbreken vaak de directe nevenposten direct op de inbouwlocatie.

In tegenstelling tot eenvoudigere inbouwactoren zonder sensoroptie kan dit apparaat ook dauw- en lekkagemeldingen verwerken. Dat is een duidelijk voordeel in ruimtes met verhoogde vochtigheid, bij koelvlakken of in gebieden met wateraansluitingen. Door de NTC-aansluiting op ingang 3 kunnen bovendien temperatuurwaarden in de regeling worden opgenomen, wat bij eenvoudige schakelactoren meestal niet is voorzien.

Vergelijkbare apparaten van andere gerenommeerde KNX-fabrikanten zijn bijvoorbeeld inbouwschakelactoren van MDT, ABB of Gira. Deze bieden afhankelijk van het model eveneens een of meerdere schakeluitgangen evenals binaire ingangen. Verschillen zijn meestal zichtbaar in functiebereik, parametrering en toepassingsfocus.

• MDT: Vaak zeer uitgebreide applicaties en sterke logische functies. Afhankelijk van het model ligt de nadruk eerder op tasterinterface of decentraal schakelen.
• ABB: Vaak sterk gericht op systeemintegratie in grotere objectoplossingen. De parametrering kan in details van JUNG verschillen.
• Gira: Biedt solide KNX-inbouwoplossingen met goede integratie in hoogwaardige schakelprogramma’s. Verschillen liggen vaak bij ingangslogica en speciale functies.

Belangrijk voor de praktijk: de KNX-basiscommunicatie is fabrikantoverstijgend compatibel. Verschillen zitten minder in de basisfunctie dan in comfortkenmerken, Secure-uitvoering, logische bouwstenen en de structuur van de ETS-applicatie.

Voor een nette ingebruikname moet eerst de schakeluitgang duidelijk worden benoemd, bijvoorbeeld op basis van belasting en ruimte. Zinvolle benamingen zoals „Licht gasten-wc“ of „Ventilator technische ruimte“ vergemakkelijken later service en diagnose. Daarna is het raadzaam vast te leggen of de uitgang als maak- of verbreekcontact moet werken. Dat is belangrijk voor speciale belastingen of veiligheidsgerelateerde toepassingen.

De drie ingangen moeten in ETS passend bij het werkelijke gebruik worden geparametreerd. Een typisch voorbeeld is ingang 1 voor schakelen, ingang 2 voor scène en ingang 3 voor temperatuur of sensoriek. Zo kan op één inbouwlocatie tegelijkertijd licht worden geschakeld, een scène worden geactiveerd en een meetwaarde worden geregistreerd.

• Praktijkvoorbeeld licht: Uitgang schakelt de plafondlamp, ingang 1 evalueert een conventionele drukknop, ingang 2 roept een avondscène op.
• Praktijkvoorbeeld badkamer: Uitgang schakelt een ventilator, ingang 1 bedient handmatig, ingang 2 meldt lekkage, ingang 3 registreert temperatuur.
• Praktijkvoorbeeld technische ruimte: Uitgang schakelt een pomp, ingang 1 dient als vrijgave, ingang 2 meldt storing, ingang 3 bewaakt grenswaarden via sensor.

Bij tijdfuncties is het zinvol vaste groepsadressen voor schakelen, terugmelding en centrale commando’s te scheiden. Voor trapverlichting of nalooptijd moet de uitschakelwaarschuwing bewust worden gebruikt, zodat gebruikers tijdig op de status kunnen reageren. Interne logische bouwstenen zijn goed geschikt om eenvoudige voorwaarden zonder extra apparaat weer te geven, bijvoorbeeld „Alleen schakelen bij vrijgave“ of „Melding verzenden bij sensorwaarde boven grenswaarde“.

Bij Secure-projecten moet de structuur van de groepsadressen vroeg worden gepland. Zo blijven ingebruikname, diagnose en uitbreiding overzichtelijk. In gemengde projecten met veilige en niet-veilige deelnemers loont een duidelijke documentatie van de communicatierelaties, zodat de ETS-parametrering ook bij service snel navolgbaar blijft.

Met deze inbouwactor kiest u voor een doordachte KNX-oplossing voor decentrale schakeltaken met echte meerwaarde. Het apparaat combineert betrouwbaar schakelen, flexibele ingangen, sensoraansluiting en Secure-communicatie in een compacte bouwvorm. Zo ontstaat een professionele basis voor meer comfort, meer veiligheid en meer efficiëntie in de gebouwautomatisering.

Wie op zoek is naar een krachtige en veelzijdige JUNG-oplossing voor moderne KNX-projecten, maakt hier een overtuigende keuze voor veeleisende installaties in woning- en utiliteitsbouw.
