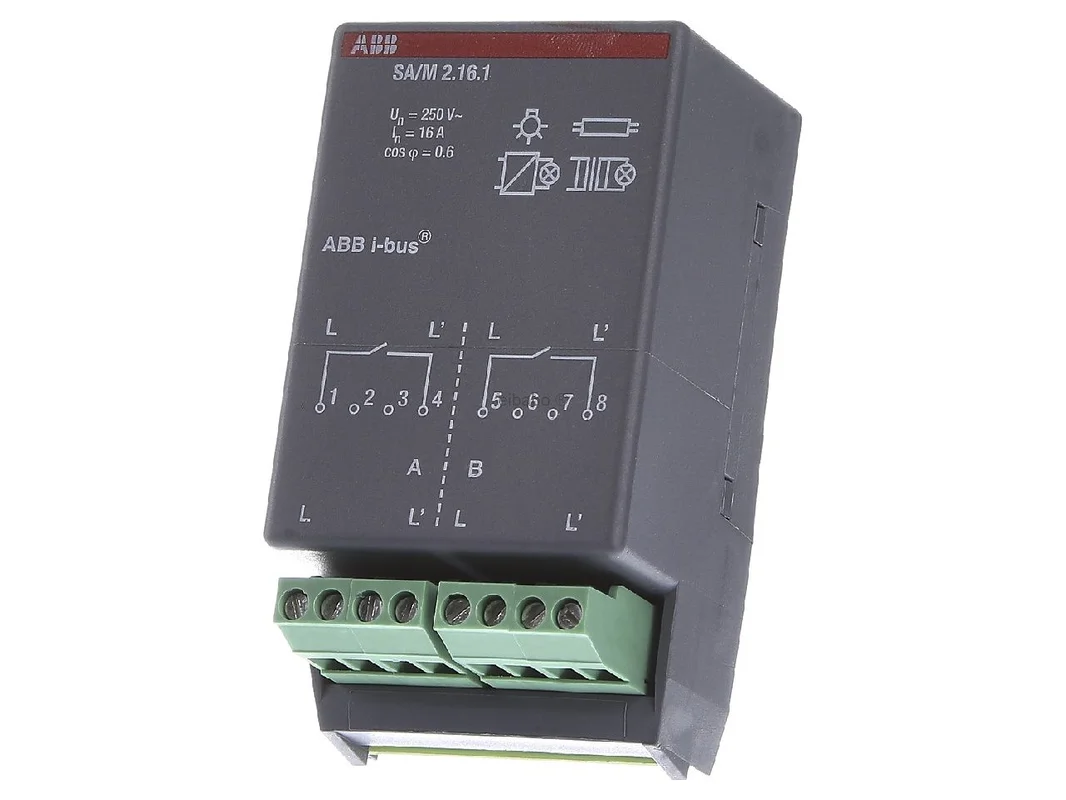

KNX schakelactor 2-ch SA/M 2.16.1 – ABB – 2CDG110100R0011 – 4016779681582:

De ABB schakelactormodule KNX 2-voudig 16A potentiaalvrij SA/M 2.16.1 2CDG110100R0011 is een krachtige uitbreiding voor gebruik in het ruimteregelaarsysteem. De module wordt direct in het basisapparaat gestoken en schakelt twee elektrische belastingen via potentiaalvrije relaiscontacten. Met maximaal 16 A per kanaal is deze oplossing geschikt voor veel schakeltoepassingen in woningbouw, utiliteitsbouw en veeleisende KNX-projecten.

Een belangrijk voordeel is de van het basisapparaat onafhankelijke voedingsspanning. Daardoor wordt de voeding direct op de module aangesloten, wat een duidelijke scheiding tussen besturing en belastingscircuit mogelijk maakt. Dat verhoogt de flexibiliteit in de planning en maakt de module tot een zeer goede keuze voor toepassingen waarbij robuuste schakelprestaties, KNX-integratie en een nette systeemopbouw gevraagd zijn.

Nauwkeurige belastingschakeling in het KNX ruimteregelaarsysteem

De schakelactormodule is ontwikkeld voor de gerichte uitbreiding van een passende ruimteregelaar. Het stelt twee schakeluitgangen met potentiaalvrije relais ter beschikking en maakt zo het veilig schakelen van verschillende verbruikers mogelijk. Typische toepassingsgebieden zijn verlichting, ventilatie, elektrische verwarmingsbelastingen of andere verbruikers die via KNX comfortabel en centraal aangestuurd moeten worden.

Producthighlights voordelen

• Twee schakelkanalen: Voor de onafhankelijke besturing van twee verbruikers in een KNX-installatie.
• Potentiaalvrije relais: Hoge flexibiliteit bij de integratie van verschillende belastingscircuits en spanningstypen.
• Schakelvermogen tot 16 A: Geschikt voor krachtige verbruikers en veeleisende schakeltoepassingen.
• Directe voeding: De voedingsspanning wordt direct op de module aangesloten en is niet afhankelijk van het basisapparaat.
• Systeemconforme uitbreiding: Passend voor steekmontage in het ruimteregelaar-basisapparaat.
• KNX-integratie: Ideaal voor automatiseringstaken met tijdprofielen, centrale commando’s en scènes.
• Compacte bouwvorm: Efficiënt voor gestructureerde inbouwconcepten in het gebouw.
• Professionele oplossing: Geschikt voor woningbouw, commercieel gebruik en functionele gebouwtechniek.

Typische toepassingen in het gebouw

• Licht schakelen: Voor verlichtingsgroepen in ruimtezones, gangen of technische ruimtes.
• Ventilatie aansturen: Schakelen van ventilatoren of vrijgaven in vraaggestuurde concepten.
• Verwarmingsgerelateerde belastingen: Integratie van elektrische verbruikers met duidelijke scheiding van de stuurkring.
• Centrale functies: Gezamenlijke uit-commando’s, tijdfuncties of KNX-scènes in het dagelijks gebruik.
• Functionele ruimtes: Geschikt voor kantoor, praktijk, hotel of hoogwaardige woningbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX 2-kanaals schakelactuatormodule, 16A, potentiaalvrij SA/M 2.16.1
Fabrikant	ABB
Artikelnummer	2CDG110100R0011
EAN	4016779681582
Catalogus	Schakelactor
Bussysteem	KNX
Apparaattype	Schakelactormodule
Montagewijze	Steekmodule voor ruimteregelaar-basisapparaat
Aantal uitgangen	2
Contacttype	potentiaalvrije relaiscontacten, maakcontact
Schakelstroom	tot 16 A per kanaal
Nominale spanning	230 V
Frequentie	50 Hz
Belastingstype	AC1 / AC3
Voeding	Voedingsspanning direct op de module, onafhankelijk van het basisapparaat
Beschermingsgraad	IP20
Afmetingen H x B x D	49 x 42 x 93 mm

Flexibele KNX-schakeltechniek voor belastingen in de ruimteregelaar

Deze module overtuigt overal waar twee krachtige schakelkanalen in compacte vorm nodig zijn. De potentiaalvrije relais maken veelzijdig gebruik in verschillende stroomkringen mogelijk. Door de directe voeding op de module blijft de opbouw helder gestructureerd, wat voordelen biedt bij planning, bedrading en service.

In de dagelijkse praktijk profiteren planners en installateurs van een nette integratie in KNX-processen. Tijdprogramma’s, centrale commando’s, vrijgaven of afhankelijkheden met sensoren kunnen doelgericht worden gerealiseerd. Zo ontstaat een moderne schakeloplossing met grote praktische meerwaarde en goede aanpassing aan reële gebouwprocessen.

• Twee onafhankelijke relaisuitgangen voor gescheiden belastingscircuits.
• Potentiaalvrije contacten voor flexibele integratie in verschillende schakeltoepassingen.
• Tot 16 A schakelstroom per kanaal voor veeleisende verbruikers.
• Directe voeding van de module voor een duidelijke belastingsvoorziening.
• Geschikt voor ruimteregelaar-concepten met modulaire uitbreiding.
• Geschikt voor verlichting, ventilatie en andere elektrische verbruikers.
• Efficiënte KNX-koppeling voor automatisering, tijdfuncties en scènes.

Binnen het ABB KNX-portfolio zijn er ook klassieke schakelactoren voor de DIN-rail, bijvoorbeeld uit series met twee, vier, acht of meer kanalen. Deze apparaten zijn bedoeld voor centrale inbouw in de verdeler en zijn vooral geschikt wanneer meerdere stroomkringen op één plaats worden samengebracht. De hier beschreven module is daarentegen bedoeld voor gebruik in het ruimteregelaarsysteem en is daarmee sterker gericht op modulaire uitbreiding direct aan het basissysteem.

In vergelijking met DIN-railactoren biedt deze variant een zeer gerichte functie-uitbreiding binnen een bestaande ruimteregelaarstructuur. Waar centrale actoren veel kanalen in de schakelkast bundelen, scoort deze module met systeemnabije integratie op het passende basisapparaat en een duidelijke toewijzing van de schakeltoepassingen per ruimte.

ABB schakelactoren voor verdelermontage zijn vaak de eerste keuze bij centrale bedrading. De SA/M-module is daarentegen vooral geschikt wanneer al een ruimteregelaar aanwezig is en moet worden uitgebreid met krachtige schakelkanalen. Daardoor kan de automatiseringslogica dicht bij de betreffende ruimte-eenheid blijven.

Voor eenvoudige belastingen met lagere kanaalvereisten zijn andere ABB-oplossingen in de verdeler vaak economischer. Wanneer echter een modulaire ruimteoplossing met directe steekmontage gevraagd is, komt dit concept volledig tot zijn recht. De toepassing onderscheidt zich dus vooral door de systeemopbouw en de montageplaats.

Vergelijkbare KNX-schakelactoren zijn onder andere te vinden bij MDT, Hager en Theben. Veel van deze apparaten bieden eveneens 2-voudige of meerkanaals schakeluitgangen met hoge stroombelastbaarheid, maar zijn meestal ontworpen voor klassieke DIN-rail montage in de verdeler. Het wezenlijke verschil ligt daarom vaak minder in de KNX-basisfunctie dan in de bouwvorm en het inbouwconcept.

MDT staat vaak bekend om een zeer brede ETS-parametrering. Hager zet vaak in op een duidelijke systeemintegratie in de verdeleruitbouw. Theben biedt eveneens solide KNX-schakelactoren voor typische gebouwtoepassingen. Bij de keuze moet vooral worden nagegaan of een ruimteregelaararchitectuur of een centrale verdelermontage gepland is. De KNX-communicatie zelf blijft daarbij in principe systeemplooibaar, mits de juiste datapunten worden gebruikt.

In ETS is het zinvol om beide kanalen duidelijk naar functie te benoemen, bijvoorbeeld „Licht vergaderruimte“ en „Ventilator nevenruimte“. Zo blijft het project ook bij latere aanpassingen overzichtelijk. Maak voor elk kanaal aparte groepsadressen aan voor schakelen en status, zodat visualisatie, taster en logica goed samenwerken.

Een praktijkgericht voorbeeld is de lichtsturing met centraal uit-commando: kanaal 1 schakelt de verlichting in de ruimte, daarnaast wordt een statusobject aan de visualisatie gemeld. Kanaal 2 kan een ventilator schakelen die via een tijdfunctie naloopt. In ETS kunnen hiervoor schakelobjecten, terugmeldingen en centrale commando’s zinvol worden gestructureerd.

Voor een nette projectering wordt bovendien een gescheiden adresstructuur voor ruimtefuncties, centrale commando’s en status aanbevolen. Voorbeeld: hoofdgroep licht, middengroep ruimte, subgroep schakelen of status. Zo blijft het KNX-project onderhoudbaar en logisch opgebouwd. Bij potentiaalvrije contacten moet bovendien de werkelijke belastingszijde exact worden gepland, zodat de parametrering en de elektrische uitvoering perfect op elkaar aansluiten.

Als u een compacte, belastbare en systeemconforme oplossing voor twee schakelkringen zoekt, is deze module een overtuigende keuze. Ze combineert hoge schakelprestaties met flexibele KNX-integratie en past ideaal in doordachte ruimteregelaarconcepten.
