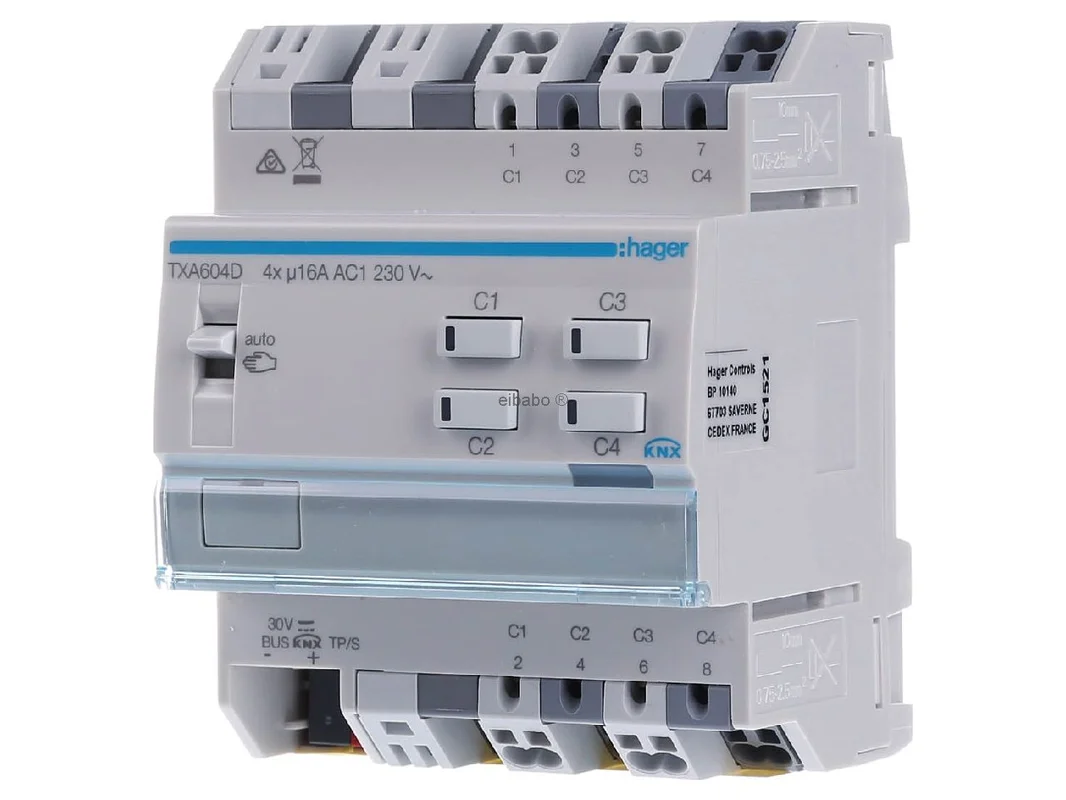

KNX schakelactor 4-voudig of jaloezie-/rolluikactor 2-voudig TXA604D – Hager – 3250616048867:

De Hager KNX schakel-jaloezieactor 4-voudig 2-voudig 16A C-belasting REG TXA604D is een veelzijdige oplossing voor moderne gebouwautomatisering. Het modulaire apparaat voor DIN-railmontage stuurt naar keuze maximaal vier schakellasten of maximaal twee jaloezie- respectievelijk rolluikaandrijvingen aan. Daarmee is de actor ideaal voor woningbouw, utiliteitsbouw en veeleisende KNX-projecten met een duidelijke structuur in de verdeler.

Dankzij de geïntegreerde buskoppelaar, QuickConnect steekklemmen en ondersteuning voor KNX easy en ETS verloopt de integratie snel en netjes. De actor combineert een hoog schakelvermogen met praktijkgerichte functies zoals tijdschakeling, gedwongen besturing, scènes en statusweergave. Voor zonwering biedt hij bovendien een nauwkeurige aansturing met lamelhoekverstelling.

Flexibele KNX besturing voor licht, lasten en zonwering

Dit apparaat is bedoeld voor iedereen die in een compacte bouwvorm zowel schakeltoepassingen als jaloeziefuncties wil afdekken. In schakelbedrijf kunnen afzonderlijke verbruikers betrouwbaar worden in- en uitgeschakeld. In jaloeziebedrijf worden telkens twee uitgangen samengevoegd tot één aandrijving om rolluiken of jaloezieën veilig en comfortabel te bewegen.

De actor is bijzonder sterk in projecten waarin gemengde toepassingen gevraagd zijn. Zo kunnen bijvoorbeeld verlichting, wandcontactdooskringen of ventilatoren samen met de zonwering via dezelfde KNX-lijn worden gepland. Dat bespaart ruimte in de schakelkast en verhoogt de flexibiliteit bij de projectering.

Producthighlights voordelen

• Gecombineerde inzet: Te gebruiken als 4-voudige schakelactor of 2-voudige jaloezieactor.
• 16 A nominale stroom: Geschikt voor veel typische lasten in woon- en utiliteitsgebouwen.
• Geschikt voor C-belasting: Zeer goed ontworpen voor capacitieve lasten en moderne verbruikers.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder extra module.
• QuickConnect: Snelle en nette bedrading in de verdeler.
• Handbediening op het apparaat: Praktisch voor test, service en inbedrijfstelling.
• Status-leds: Goed overzicht van de schakel- of rijtoestand.
• Scènefunctie: Tot 64 scènes per kanaal voor hoog comfort.
• Gedwongen besturing: Zinvol voor prioriteiten in techniek en veiligheid.
• Tijdschakelfuncties: Ondersteunt tijdsafhankelijke processen in het dagelijks gebruik.
• Lamelverstelling: Nauwkeurige zonwering met fijne hoekinstelling.
• ETS en easy: Flexibele inbedrijfstelling afhankelijk van de projectgrootte.

Intelligente functies voor dagelijks gebruik

• Lichtbesturing: Schakelt armaturen, wandcontactdozen of hulplasten netjes via KNX.
• Zonwering: Stuurt rolluiken en jaloezieën comfortabel aan met op, neer en lamellenfunctie.
• Centrale commando’s: Ideaal voor alles-uit of centrale rijcommando’s in het gebouw.
• Scène-oproep: Comfortabele ruimtesferen voor werk, wonen of avondbedrijf.
• Prioritering: Dwangobjecten helpen bij beveiliging, blokkering of speciale bedrijfsmodus.
• Servicevriendelijk: Handbediening en led-indicatie vergemakkelijken de diagnose direct op het apparaat.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX schakel-jaloezieactor 4-voudig 2-voudig 16A C-belasting REG TXA604D
EAN	3250616048867
Catalogus	Schakelactor
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Instelmodus	ETS, KNX easy
Functie	4-voudig schakelen of 2-voudige jaloeziebesturing, gemengd bedrijf mogelijk
Nominale stroom	16 A
Uitgangsvermogen	2300 W
Bedrijfsspanning lastzijde	230 V AC, 50 – 60 Hz
Systeemspanning	30 V DC via bus
Busbedrijfsspanning	21 – 32 V
Busstroomopname in nullast	3 mA
Montagewijze	REG voor DIN-rail, modulaire inbouw
Breedte	4 module-eenheden
Hoogte	90 mm
Beschermingsgraad	IP20
Aansluitwijze	QuickConnect steekklemmen
Geleiderdoorsnede massief	0,75 tot 2,5 mm²
Handbediening	Ja, met schuif Auto/Hand en toets per uitgang
Statusweergave	Status-led per uitgang, verlichte programmeertoets
Scènes	Tot 64 scènes per kanaal
Schakelfuncties	AAN/UIT, tijdschakeling, gedwongen besturing
Jaloeziefuncties	Op/Neer, lamelhoekverstelling, statusweergave
Bedrijfstemperatuur	-5 °C tot +45 °C

Meer efficiëntie in de verdeler door gecombineerde schakel- en jaloeziefuncties

De Hager KNX schakel-jaloezieactor 4-voudig 2-voudig 16A C-belasting REG TXA604D overtuigt overal waar compacte techniek, duidelijke bedrading en flexibel gebruik gevraagd zijn. In kleinere tot middelgrote KNX-installaties kunnen met slechts één apparaat typische schakeltoepassingen en de aansturing van zonwering elegant worden gebundeld. Dat maakt de actor tot een sterke keuze voor eengezinswoningen, kantoren, praktijken en gemoderniseerde bestaande objecten.

Een groot voordeel ligt in het vrij inzetbare concept. Wanneer schakelkanalen voor licht, wandcontactdozen of hulpaandrijvingen nodig zijn, staat een 4-voudige schakelfunctie ter beschikking. Voor rolluiken of jaloezieën gebruikt het apparaat telkens twee kanalen per aandrijving. Daarmee is de actor bijzonder geschikt voor projecten waarin comfort, energie-efficiëntie en eenvoudig onderhoud centraal staan.

• Compacte oplossing voor twee toepassingsgebieden in één component.
• Zeer geschikt voor gemengde KNX-toepassingen in woningbouw en utiliteitsbouw.
• Hoge bedrijfszekerheid door handbediening en duidelijke statusweergave.
• Nette installatie door QuickConnect en geïntegreerde buskoppelaar.
• Comfort door scènes, tijdfuncties en prioritering via gedwongen besturing.
• Fijnere lichtregeling bij jaloezieën door lamelhoekverstelling.
• Praktische inbedrijfstelling via ETS of KNX easy.

Binnen de Hager KNX-familie is de TXA604D vooral interessant wanneer schakelen en zonwering in één apparaat gecombineerd moeten worden. Pure schakelactoren van de fabrikant zijn beter geschikt wanneer uitsluitend elektrische lasten worden geschakeld en een hoger aantal schakelkanalen centraal staat. Pure jaloezieactoren zijn daarentegen zinvol wanneer meerdere aandrijvingen met een identiek functieprofiel centraal aangestuurd moeten worden.

Vergeleken met grotere Hager-actoren met meer kanalen scoort dit model met een zeer compacte bouwvorm van 4 module-eenheden. Dat is ideaal voor verdelers met een beperkt ruimteaanbod. Ten opzichte van eenvoudigere apparaten zonder handbediening of zonder gecombineerd concept biedt de TXA604D meer flexibiliteit in service en planning.

Wanneer in een project vooral licht, wandcontactdozen of ventilatoren worden geschakeld, is een klassieke schakelactor vaak de duidelijkere keuze. Ligt daarentegen de focus op zonwering met lamellenfunctie, dan kan een dedicated jaloezieactor voordelen bieden bij het aantal kanalen per verdeelveld. De TXA604D zit precies daartussenin en is daarom bijzonder sterk in gemengde toepassingen.

Voor renovatie, etageverdeling of kleinere bedrijfseenheden is dat een echt pluspunt. Planners en installateurs kunnen met één apparaat meerdere typische taken oplossen, zonder te hoeven afzien van KNX-comfortfuncties.

Vergelijkbare KNX-actoren zijn bijvoorbeeld te vinden bij MDT, ABB en Gira. MDT biedt vaak zeer uitgebreide parameters en deels bijzonder diepgaande ETS-opties. ABB is in veel utiliteitsprojecten gevraagd en overtuigt vaak met een breed systeemlandschap. Gira richt zich vaak op design- en systeemgerichte KNX-concepten met nauwe integratie in verdere gebouwfuncties.

Belangrijke verschillen liggen meestal in de parameterstructuur, de manier van handbediening, de kanaalindeling en de omvang van de applicatie. In principe is de KNX-communicatie systeemwijd goed integreerbaar, omdat de koppeling via gestandaardiseerde KNX-objecten plaatsvindt. In detail moeten groepsobjecten, looptijden en prioriteiten echter altijd passend bij de apparaatapplicatie worden gepland.

In ETS is het aan te raden de kanalen eerst duidelijk naar functie te benoemen, bijvoorbeeld „Licht gang”, „Wandcontactdoos kantoor” of „Jaloezie zuid”. Bij jaloeziekanalen moeten de werkelijke looptijden van de aandrijving exact worden ingemeten. Alleen zo worden posities en lamelhoeken in het dagelijks gebruik reproduceerbaar bereikt.

Voor schakelkanalen is het zinvol statusmeldingen direct op eigen groepsadressen te plaatsen. Zo kunnen visualisatie, logica en tasterterugmelding netjes van elkaar worden gescheiden. Voor jaloezieën moeten centrale objecten, blokkeerobjecten en scènes duidelijk worden gestructureerd, bijvoorbeeld voor „Zonwering”, „Afwezig” of „Nacht”.

Een praktijkvoorbeeld: Op kantoor kan één kanaal de plafondverlichting schakelen, een tweede kanaal een geschakelde wandcontactdoos voeden en twee andere kanalen een jaloezie aan de zuidgevel aansturen. In ETS worden daarvoor gescheiden groepsadressen voor schakelen, status, op/neer, lamellenstop en scène aangemaakt. Zo blijft het project overzichtelijk en eenvoudig te onderhouden.

Een ander voorbeeld is de gedwongen besturing: Bij sterke zoninstraling kan een logica of weerstation een rijcommando activeren, terwijl de handmatige bediening tijdelijk wordt geblokkeerd. Na afloop van de blokkeertijd neemt de normale bediening het weer over. Juist zulke prioriteiten maken KNX-bedrijf veilig en comfortabel.

Met deze actor kiest u voor een doordachte Hager-oplossing voor betrouwbaar schakelen en nauwkeurige zonwering. Het apparaat verenigt hoge flexibiliteit, compacte bouwvorm en praktijkgerichte KNX-functies in één professioneel modulair inbouwapparaat. Daarmee is het uitstekend geschikt voor efficiënte en toekomstbestendige automatiseringsconcepten.

Wie een nette KNX-installatie met hoge geschiktheid voor dagelijks gebruik plant, maakt met de TXA604D een zeer goede keuze. De actor biedt comfort, overzicht en reserves voor veel typische toepassingen in het intelligente gebouw.
