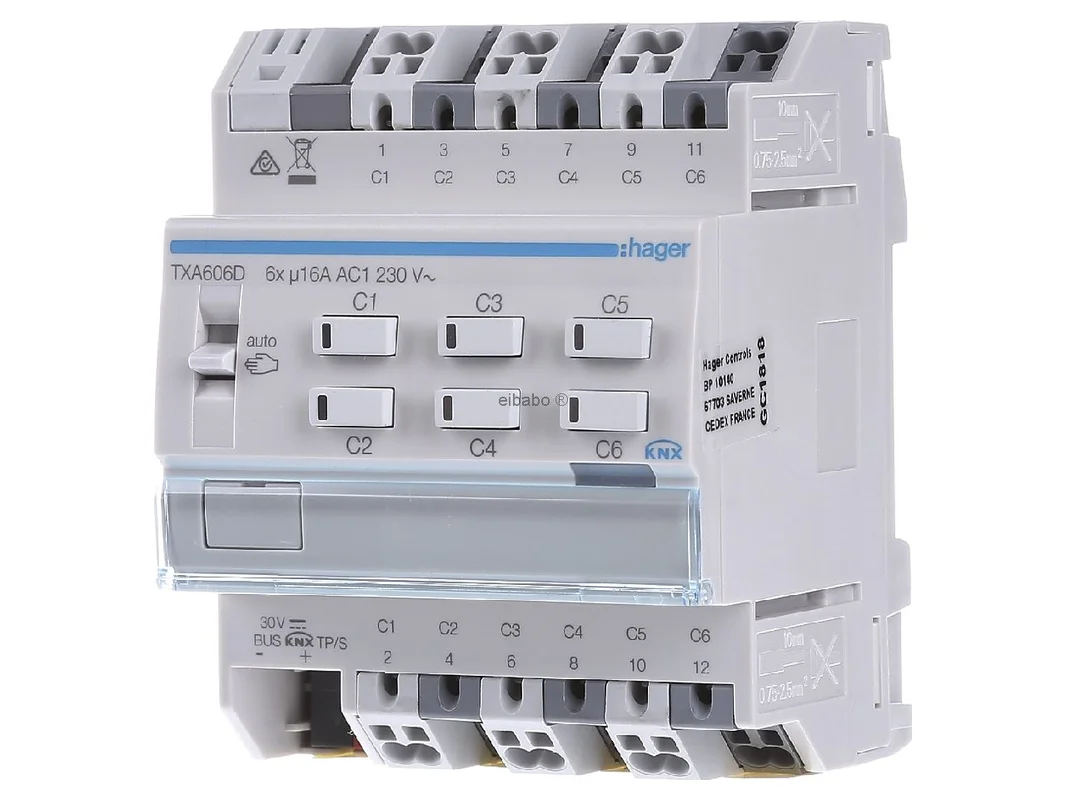

KNX schakelactor 6-voudig of jaloezie-/rolluikactor 3-voudig TXA606D – Hager – 3250616048843:

De Hager KNX schakel-/jaloezieactor 6-voudig/3-voudig 16A C-belasting REG easy TXA606D is een krachtige oplossing voor slimme gebouwautomatisering in het KNX-systeem. Het railinbouwapparaat schakelt elektrische belastingen nauwkeurig of stuurt jaloezie- en rolluikaandrijvingen veilig en efficiënt aan. Dankzij gemengde werking kunnen schakel- en aandrijffuncties flexibel in slechts één apparaat worden gecombineerd.

Nauwkeurig schakelen en zonwering in het KNX-systeem

De actor is ontworpen voor gebruik in moderne woon- en utiliteitsgebouwen. Zes schakelkanalen of drie jaloeziekanalen bieden hoge flexibiliteit bij de planning. De uitvoering voor 16 A en C-belasting maakt het apparaat ook interessant voor veeleisende belastingen. QuickConnect steekklemmen, geïntegreerde buskoppelaar en handbediening met status-led vergemakkelijken montage, test en service in de schakelkast.

Producthighlights voordelen

• Flexibele gemengde werking: Schakelen van belastingen en aansturing van jaloezieën in één apparaat.
• 6-voudig/3-voudig concept: Ideaal voor licht, stopcontacten, rolluiken of gecombineerde toepassingen.
• 16 A schakelvermogen: Hoge belastbaarheid voor veel typische installaties.
• Geschikt voor C-belasting: Ook ontworpen voor belastingen met verhoogde inschakelstromen.
• QuickConnect: Snelle en nette bedrading in de verdeler.
• Geïntegreerde buskoppelaar: Directe aansluiting op de KNX-bus zonder extra module.
• Handbediening op het apparaat: Comfortabele bediening direct op de actor.
• Status-led: Duidelijke weergave per uitgang voor diagnose en controle.
• 64 scènes per kanaal: Uitgebreide automatiseringsscènes voor licht en zonwering.
• Zonweringsfunctie: Meer comfort en beter energiegebruik in het gebouw.
• Dwangsturing: Zinvol voor prioriteiten zoals veiligheid, centrale commando’s of vergrendelingen.
• ETS en easy: Geschikt voor gestructureerde projecten en snelle inbedrijfstelling.

Intelligente functies voor alledag

• Jaloeziesturing: Omhoog, omlaag en positionering voor vraaggerichte zonwering.
• Lamellenverstelling: Fijne aanpassing van de lichtinval bij jaloezieën.
• Tijdschakelaar: Automatische schakel- en rijcommando’s volgens tijdschema.
• Scènebedrijf: Comfortfuncties voor werk, wonen of presentatie met één druk op de knop.
• Statusobjecten: Terugmelding voor visualisatie en centrale logica.
• Alarmfuncties: Geprioriteerde reactie op gedefinieerde gebeurtenissen.
• Centrale functies: Gezamenlijke bediening van meerdere uitgangen voor complete zones.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX schakel-/jaloezieactor 6-voudig/3-voudig 16A C-belasting REG easy TXA606D
EAN	3250616048843
Catalogus	Schakelactor
Bussysteem	KNX TP, geïntegreerde buskoppelaar
Instelmodus	ETS, easy
Kanalen	6 schakelkanalen of 3 jaloeziekanalen
Nominale stroom	16 A
Nominale spanning	230 V AC
Systeemspanning	30 V DC via bus
Bedrijfsspanning bus	21 tot 32 V DC
Busstroomopname onbelast	3 mA
Frequentie	50 tot 60 Hz
Uitgangsvermogen	tot 2300 W
Montagewijze	REG, railinbouw op DIN-rail
Breedte	4 module-eenheden
Hoogte	90 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C
Aansluitwijze	QuickConnect steekklemmen
Aansluitdoorsnede	0,75 tot 2,5 mm² massief of flexibel
Handbediening	Ja, met schuif voor handschakeling en status-led
Scènes	64 scenefuncties per kanaal
Functies	Tijdschakelaar, dwangsturing, zonwering, positionering

Meer efficiëntie bij schakelen, zonwering en automatiseren

Dit model is bijzonder geschikt voor projecten waarin licht, stopcontactcircuits, rolluiken of jaloezieën gezamenlijk in een compacte verdeling worden ondergebracht. De vrij te gebruiken gemengde werking bespaart ruimte in de verdeler en vereenvoudigt de planning. Vooral in eengezinswoningen, kantoren of kleine utiliteitsgebouwen ontstaat zo een nette en economische KNX-oplossing.

In het dagelijks gebruik scoort het apparaat met een duidelijke functiescheiding per kanaal, snelle bedrading en eenvoudige diagnose direct op het apparaat. De zonweringsfunctie ondersteunt bij hittebescherming, terwijl scènes en tijdfuncties het bedieningscomfort merkbaar verhogen. Zo wordt klassieke elektrotechniek een moderne, gekoppelde besturing met echte meerwaarde.

• Zeer goede keuze voor gecombineerde projecten met licht en zonwering.
• Compacte bouwvorm met hoge functiedichtheid op 4 TE.
• Directe handbediening voor test, inbedrijfstelling en service.
• Geschikt voor gestructureerde KNX-projecten met ETS of easy-modus.
• Nette terugmeldingen voor visualisatie en logische functies.
• Praktische scènes per kanaal voor terugkerende processen.

Binnen de Hager KNX easy-serie zijn er ook modellen met een hoger aantal kanalen, zoals de TXA610D met 10 schakelkanalen of 5 jaloeziekanalen en de TXM620D met 20 schakelkanalen of 10 jaloeziekanalen. Deze varianten zijn vooral bedoeld voor grotere installaties met veel verbruikers of aandrijvingen. De TXA606D is daarentegen vaak de geschiktere keuze wanneer een compacte, overzichtelijke oplossing voor middelgrote projecten gevraagd is.

Ten opzichte van grotere actoren biedt dit apparaat een zeer goede balans tussen functionaliteit, ruimtebehoefte en overzicht. In kleinere tot middelgrote KNX-verdelingen kan hiermee vaak een economische en tegelijk krachtige automatiseringsoplossing worden gerealiseerd.

Een actor met een hoger aantal kanalen is beter geschikt voor verdiepingen, grote kantoorruimtes of veel vensterassen. Dit model speelt zijn sterke punten uit waar gemengde functies gevraagd zijn, maar geen overdreven grote kanaalbehoefte bestaat. Dat vergemakkelijkt de toewijzing in ETS, verlaagt de bedradingsinspanning en zorgt voor een duidelijke structuur in de verdeler.

Wie primair alleen zonwering met veel aandrijvingen plant, kiest eerder voor een grotere jaloezieactor-variant. Wie daarentegen licht en zonwering in één compact apparaat wil bundelen, profiteert van de 6-voudig/3-voudig uitvoering van deze actor.

Vergelijkbare KNX-actoren van andere gerenommeerde fabrikanten zijn bijvoorbeeld modellen van MDT, ABB of Siemens. MDT biedt vaak zeer uitgebreide parametreringen en een krachtige ETS-applicatie, ABB zet vaak in op duidelijke systeemintegratie binnen de eigen KNX-omgeving, en Siemens is in veel utiliteitsgebouwen gewild vanwege de brede aanwezigheid in de gebouwtechniek.

In tegenstelling daarmee overtuigt Hager bij dit apparaat met easy- en ETS-ondersteuning, praktijkgerichte handbediening en een compacte oplossing voor gemengde schakel- en jaloeziefuncties. De KNX-basis blijft systeemopen, zolang gestandaardiseerde communicatieobjecten en passende datapunt-types worden gebruikt.

In ETS is het aan te raden om de kanalen vroeg naar functie te benoemen, bijvoorbeeld „Licht kantoor“, „Stopcontact techniek“ of „Jaloezie zuid“. Zo blijven groepsadressen en terugmeldingen ook in grotere projecten duidelijk leesbaar. Voor jaloeziekanalen moeten looptijden en lamellenlooptijd nauwkeurig worden ingemeten, zodat positionering en scènes betrouwbaar werken.

Praktisch is ook een scheiding van de groepsadressen naar functie: schakelen, status, centrale commando’s, vergrendelingen en alarm elk in eigen adresbereiken. Voor een kantoor kan bijvoorbeeld een scène „Presentatie“ lichtkringen schakelen en tegelijk jaloezieën laten zakken. In woonruimtes kan een scène „Zomer namiddag“ met zonwering en aangepaste beschaduwing zinvol worden toegepast.

Bij dwangsturingen moet de prioriteit duidelijk worden gepland. Een alarmobject of weersignaal moet voorrang hebben op handmatige commando’s. Voor servicegevallen is het nuttig om terugmeldobjecten actief te gebruiken, zodat visualisatie en diagnose de werkelijke kanaalstatus correct weergeven.

Als u een compacte, krachtige en veelzijdige oplossing voor schakel- en zonweringstaken zoekt, is deze KNX-actor een overtuigende keuze. Hij combineert hoog schakelvermogen, flexibel kanaalgebruik en moderne automatiseringsfuncties in één professioneel railinbouwapparaat.

Of het nu gaat om nieuwbouw, modernisering of een veeleisende KNX-uitbreiding: met de Hager KNX schakel-/jaloezieactor 6-voudig/3-voudig 16A C-belasting REG easy TXA606D creëert u de basis voor meer comfort, betere energie-efficiëntie en een nette systeemintegratie in de verdeler.
