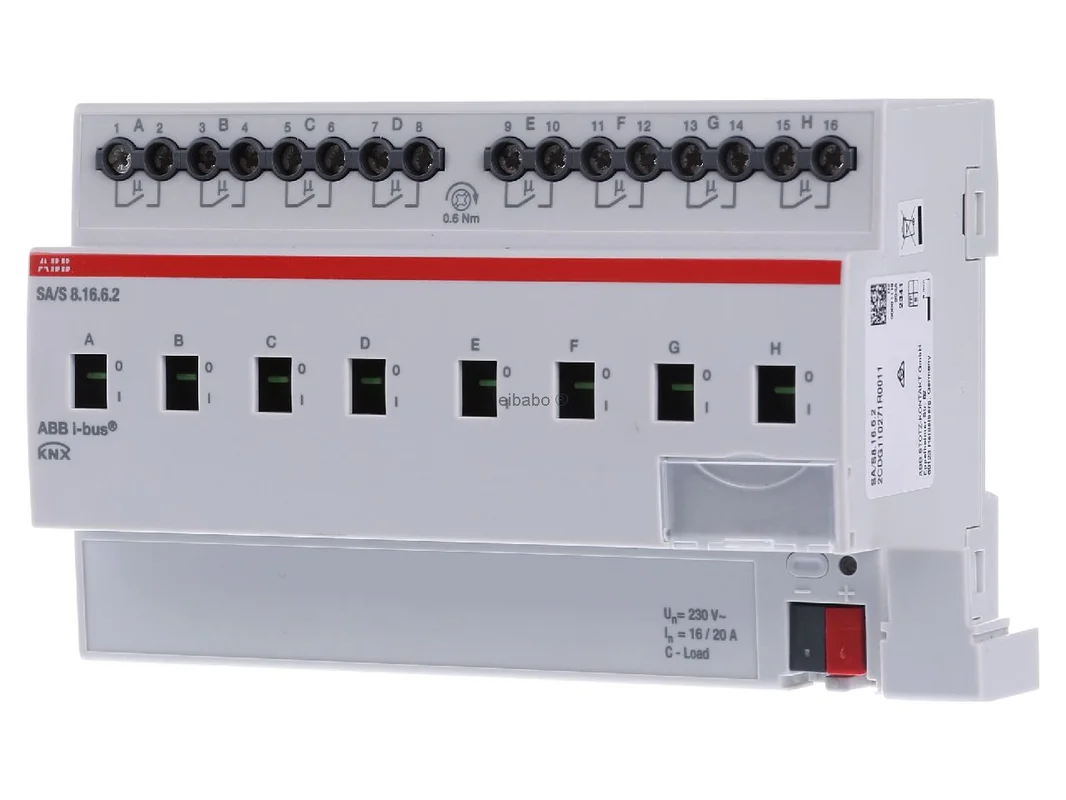

KNX schakelactor 8-voudig 16A, C-last REG – Schakelactor voor domotica SA/S8.16.6.2 – ABB – 2CDG110271R0011 – 4016779066433:

De ABB KNX schakelactor 8-voudig 16A C-belasting DIN-railapparaat SA/S8.16.6.2 is een krachtige oplossing voor het nauwkeurig en veilig schakelen van elektrische belastingen in het moderne KNX-systeem. Acht potentiaalvrije uitgangen schakelen verbruikers onafhankelijk van elkaar en bieden tegelijkertijd een geïntegreerde energiefunctie voor de gerichte registratie en evaluatie van belastingsstromen, vermogen en energiebehoefte. Daarmee is het apparaat ideaal voor veeleisende licht- en belastingscircuits in woningbouw, utiliteitsbouw en commerciële toepassingen.

ABB KNX schakelactor 8-voudig met energiefunctie voor slimme belastingsturing

Het DIN-railapparaat is ontwikkeld voor professionele KNX-installaties waarin hoog schakelvermogen, duidelijke statusweergave en praktische bediening gevraagd zijn. Elke uitgang beschikt over een eigen belastingsstroommeting. Zo kunnen verbruiken per kanaal of voor gedefinieerde groepen gericht worden geregistreerd. Vooral bij LED-armaturen, fluorescentielampen en andere belastingen met hoge inschakelstroom toont de actor zijn sterke punten.

De handmatige bediening direct op het apparaat vergemakkelijkt service, test en inbedrijfstelling in de schakelkast. Via het geïntegreerde lastafschakelobject kan de actor bovendien eenvoudig in een lastmanagement worden geïntegreerd. Dat zorgt voor meer transparantie, helpt bij de optimalisatie van het verbruik en verbetert de besturing in energiegeoriënteerde KNX-projecten.

Producthighlights voordelen

• 8-voudige schakelactor: Schakelt acht elektrische belastingen onafhankelijk en flexibel via KNX.
• Potentiaalvrije contacten: Veelzijdig inzetbaar voor talrijke schakeltaken in het gebouw.
• Geïntegreerde energiefunctie: Registreert belastingsstroom, vermogen en energiebehoefte per uitgang of groep.
• Geschikt voor C-belasting: Zeer geschikt voor belastingen met hoge inschakelstroom, zoals LED of fluorescentielampen.
• ladenafschakelobject: Eenvoudige integratie in systemen voor lastcontrole en energiesturing.
• Handbediening op het apparaat: Praktisch voor test, onderhoud en snelle diagnose in de verdeler.
• Statusweergave per uitgang: De schakeltoestand is direct op het apparaat duidelijk herkenbaar.
• KNX-integratie: Geschikt voor gestructureerde automatiseringsoplossingen in woon- en utiliteitsgebouwen.
• DIN-railapparaat: Optimaal voor nette montage op DIN-rail in de schakelkast.
• Hoge praktijkgerichtheid: Ideaal voor verlichting, geschakelde stopcontacten, ventilatie en vele andere belastingen.

Intelligent schakelvermogen voor veeleisende toepassingen

• LED-verlichting: Zeer geschikt voor stroomkringen met hoge inschakelpieken.
• Energieanalyse: Verbruikswaarden per kanaal helpen bij evaluatie en optimalisatie.
• Groepsvorming: Meerdere uitgangen kunnen worden gebundeld voor gezamenlijke energiebeschouwing.
• ladenmanagement: Ondersteunt strategieën voor de reductie van piekbelastingen.
• Servicevriendelijk: Handbediening en weergave versnellen controle en foutopsporing.
• Centrale installatie: Geschikt voor gestructureerde verdelingen in KNX-projecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX schakelactor 8-voudig 16A C-belasting DIN-railapparaat SA/S8.16.6.2
Fabrikant	ABB
EAN	4016779066433
Bestelnummer	2CDG110271R0011
Catalogus	Schakelactor
Bussysteem	ABB i-bus® KNX
Montagetype	DIN-railapparaat, DIN-rail
Aantal uitgangen	8
Contacttype	potentiaalvrij
Nominale stroom	16 A
Max. schakelstroom	20 A
AC3	16 A
Geschikt voor	C-belasting, hoge inschakelstromen, LED, fluorescentielampen
Nominale bedrijfsspanning	110 tot 230 V
Max. schakelvermogen	3680 W
Max. LED schakelvermogen	400 W
Energiefunctie	ja
Stroommeting	per uitgang
Vermogensberekening	per uitgang of uitgangsgroep
Energieverbruik	per uitgang of uitgangsgroep
ladenafschakelobject	geïntegreerd
Handbediening	ja
Statusweergave	ja
Beschermingsgraad	IP20
Inbouwdiepte	64,5 mm

Efficiënt schakelen van belastingen en nauwkeurige energie-evaluatie in de KNX-verdeler

Deze schakelactor is bijzonder sterk wanneer veel belastingen centraal, veilig en tegelijkertijd transparant gestuurd moeten worden. De acht uitgangen maken een nette kanaalscheiding mogelijk voor verlichting, stopcontactcircuits of technische verbruikers. Dankzij de geïntegreerde stroommeting kunnen schakelprocessen niet alleen worden uitgevoerd, maar ook energetisch worden beoordeeld. Dat biedt duidelijke voordelen in projecten waarin comfort, efficiëntie en monitoring samen worden gedacht.

Vooral bij LED-groepen, fluorescentielampen en vergelijkbare verbruikers met hoge inschakelstroom biedt de C-belasting-uitvoering meer veiligheid in het dagelijks gebruik. Daarmee is het apparaat zeer geschikt voor kantoren, gangen, verkoopruimtes, woonhuizen met een hogere automatiseringsgraad en technisch veeleisende renovaties.

• Zeer geschikt voor verlichting met hoge inschakelstromen.
• Nauwkeurige verbruiksregistratie per kanaal voor monitoring en analyse.
• Ondersteunt lastafschakeling voor het beperken van vermogenspieken.
• Duidelijke kanaalstructuur voor centrale verdelingen en nette planning.
• Handbediening vereenvoudigt controle bij inbedrijfstelling en service.
• Statusweergave direct op het apparaat bespaart tijd bij diagnose en onderhoud.
• Flexibel inzetbaar voor licht, stopcontacten en andere schakelbelastingen.

Binnen de ABB schakelactorserie is dit model vooral interessant door de combinatie van 8 kanalen, 16 A C-belasting en geïntegreerde energiefunctie. Ten opzichte van eenvoudigere ABB schakelactoren zonder meetfunctie ligt het voordeel duidelijk in de extra transparantie van het verbruik. Dat is bijzonder waardevol wanneer belastingen niet alleen geschakeld, maar ook energetisch beoordeeld moeten worden.

In vergelijking met de ABB SA/S8.16.5.2 biedt deze uitvoering de energiefunctie met stroommeting per uitgang. Wie alleen pure schakeltaken zonder verbruiksregistratie plant, kan binnen het ABB-assortiment ook kiezen voor varianten zonder meting. Voor energiemonitoring, lastmanagement of een gedetailleerde evaluatie is deze versie echter duidelijk de meer passende keuze.

ABB-apparaten zonder energiefunctie zijn vaak zinvol wanneer alleen standaard schakeltaken gevraagd zijn en de focus ligt op een economische basisuitrusting. Dit model gaat verder en is geschikt voor installaties waarin schakelen, meten en lastmanagement moeten samenwerken. Zo kan bijvoorbeeld een verlichtingscircuit niet alleen worden gestuurd, maar ook worden geëvalueerd met betrekking tot reële belasting en energiebehoefte.

Varianten met minder kanalen zijn eerder bedoeld voor kleine onderverdelingen of afzonderlijke zones. De 8-voudige uitvoering is vooral efficiënt in centrale verdelers wanneer meerdere ruimtes of functionele gebieden met één apparaat moeten worden afgedekt.

In de omgeving van professionele KNX schakelactoren zijn ook modellen van MDT, Hager en Theben gangbaar. MDT biedt in veel projecten een zeer brede ETS-applicatie en vaak sterke logicaopties. Hager zet vaak in op een duidelijke systeemintegratie in de gebouwomgeving. Theben staat bekend om praktijkgerichte automatiseringsoplossingen met een brede KNX-focus.

Essentiële verschillen liggen meestal in de parametrering, in de meetfuncties, in de bedieningslogica op het apparaat en in de detailfuncties van de ETS-applicatie. Voor pure KNX-communicatie zijn vergelijkbare apparaten in principe systeemgeschikt, omdat ze op de KNX-standaard zijn gebaseerd. Bij het concrete gebruik zijn echter de kanaalstructuur, de meetfuncties en de gewenste projectlogica doorslaggevend.

In ETS is het aan te bevelen om de acht kanalen eerst duidelijk te benoemen naar belastingstype en ruimte, bijvoorbeeld „Licht kantoor noord“, „Stopcontacten pantry“ of „Gang LED rij 1“. Dat vergemakkelijkt latere diagnose, groepsadressering en onderhoud aanzienlijk. Voor de energiefunctie is het zinvol om daarnaast passende groepsadressen toe te kennen voor stroomwaarde, vermogen, energie en status.

In de praktijk bewijst een scheiding naar functies zich: schakelen op 1 bit, status afzonderlijk op 1 bit en meetwaarden op eigen groepsadressen. Voor lastmanagement kan een centraal object worden gebruikt dat bij lastpieken gedefinieerde kanalen tijdelijk uitschakelt. Voorbeeld: In een kantoorgebouw worden decoratieve lichtgroepen of niet-kritische stopcontacten tijdelijk afgeschakeld, terwijl belangrijke lichtcircuits actief blijven.

Voor LED-circuits met hoge inschakelstroom moet de kanaalindeling vroeg worden gepland. Wanneer meerdere grote LED-groepen worden geschakeld, is een nette verdeling over meerdere uitgangen zinvol. Zo blijft de belasting per kanaal overzichtelijk en wordt de schakelstrategie robuuster. Bij de inbedrijfstelling is het nuttig om de handbediening op het apparaat te gebruiken om bedrading en lasttoewijzing snel te controleren, nog voordat alle visualisaties of scènes actief zijn.

Ook groepsfuncties kunnen praktijkgericht worden gerealiseerd. Voorbeeld: Meerdere uitgangen van een verdieping worden naast de individuele adressen ook op een centraal groepsadres gezet. Zo zijn individuele functies in de ruimte en tegelijkertijd centrale commando’s zoals „Alles uit“, „Avondbedrijf“ of „Reinigingsmodus“ eenvoudig realiseerbaar.

Met de ABB KNX schakelactor 8-voudig 16A C-belasting DIN-railapparaat SA/S8.16.6.2 krijgt u een professionele oplossing voor veeleisende schakeltaken in het slimme gebouw. Acht potentiaalvrije uitgangen, hoge geschiktheid voor belastingen met inschakelpieken en de geïntegreerde energiefunctie maken dit apparaat tot een doordachte keuze voor toekomstbestendige KNX-installaties.

Als u belastingen niet alleen betrouwbaar wilt schakelen, maar ook exact wilt evalueren en intelligent in een energiemanagement wilt integreren, is deze actor een overtuigende keuze voor de verdeler. Zo verbindt u bedrijfszekerheid, overzicht en moderne gebouwautomatisering op hoog niveau.
