KNX schakelklok, 20-kanaals – Timer, 20 kanalen voor KNX domotica SCN-RTC20.02 – MDT – 4251916100155:

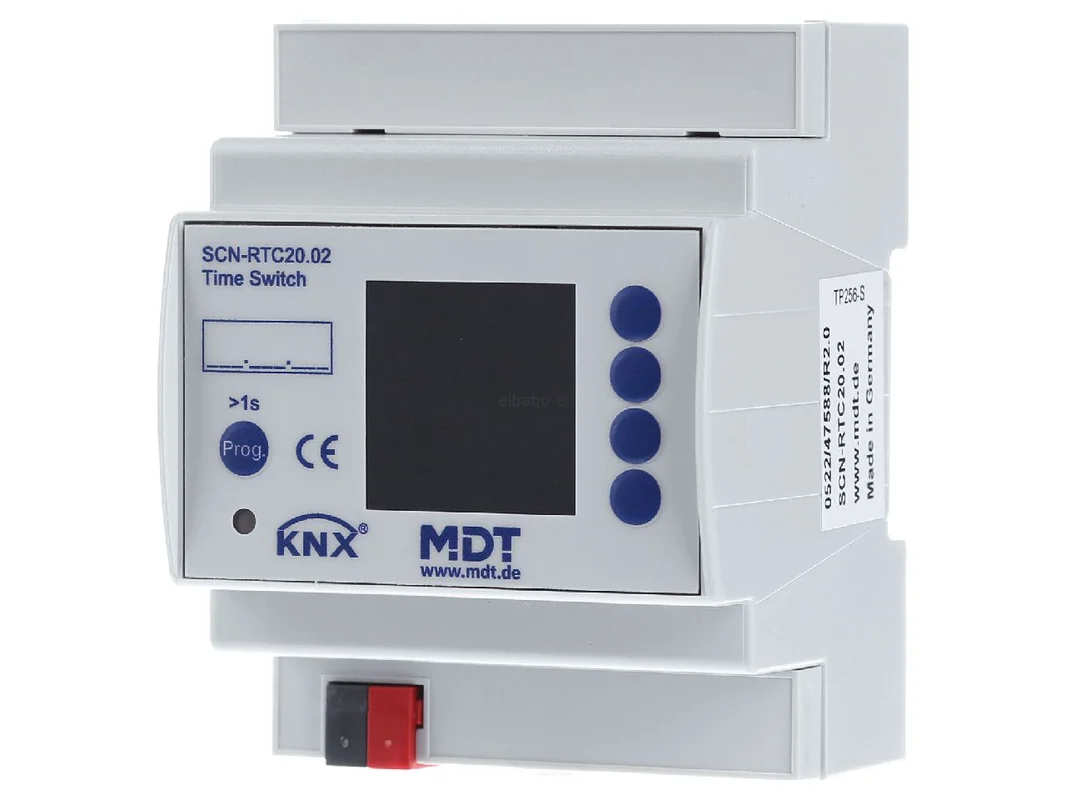

De MDT KNX tijdschakelklok 20-voudig met kleurendistoneelstuk en astro-schakelfunctie SCN-RTC20.02 is een krachtige oplossing voor tijdgebaseerde automatiseringen in het KNX-systeem. Het apparaat stuurt tot 20 kanalen nauwkeurig en flexibel aan en is ideaal voor licht, zonwering, dag-nachtomschakeling en vele andere schakeltoepassingen in woon- en utiliteitsgebouwen.

Nauwkeurige KNX-tijdsturing met kleurendistoneelstuk en astrofunctie

Het actieve kleurendistoneelstuk vergemakkelijkt de bediening direct op het apparaat en zorgt voor een duidelijk overzicht van alle functies. Dag-, week- en astroprogramma’s kunnen eenvoudig via ETS of op het apparaat worden ingesteld. Zo ontstaan nauwkeurige schakelprocessen die zich oriënteren op vaste tijden of op de natuurlijke loop van de zon.

Dankzij de geïntegreerde gangreserve, zomer- en wintertijdomschakeling en buskoppeling blijft de tijdsturing ook in veeleisende projecten betrouwbaar. De combinatie van 20 kanalen, logische functies en datum- en tijdobjecten maakt het apparaat tot een veelzijdige centrale voor vele KNX-taken.

Producthighlights voordelen

• 20 kanalen: Veel schakeltoepassingen samengebracht in slechts één REG-apparaat.
• Kleurendistoneelstuk: Zeer goed overzicht en comfortabele bediening direct op het apparaat.
• Astroprogramma: Automatisering op basis van zonsopgang en zonsondergang voor praktische processen.
• Dag- en weekprogramma: Flexibele tijdschema’s voor terugkerende routines.
• 8 schakeltijden per kanaal: Grote vrijheid bij de fijnplanning per uitgang.
• ETS of apparaat: Parametrering en aanpassing via twee wegen mogelijk.
• Datum en tijd: Gebruik als master of via de bus als slave instelbaar.
• Dag-nachtfunctie: Eigen speciaal kanaal voor typische comfort- en besparingsscenario’s.
• Geschikt voor jaloezieën: Gelijktijdige besturing van hoogte en lamel per kanaal.
• Codeslotfunctie: Bescherming tegen ongeoorloofde toegang op het apparaat.
• Eco Mode: Energiebesparende weergave tijdens bedrijf.
• Logica en drempelwaarden: Extra intelligentie voor veeleisende KNX-projecten.

Intelligente functies voor gebouwautomatisering

• Astrobedrijf: Ideaal voor buitenverlichting, aanwezigheidsimulatie en zonwering op basis van de zonnestand.
• Cyclisch verzenden: Terugkerende telegrammen voor stabiele processen in het KNX-systeem.
• Inhaalfunctie voor schakeltijden: Per kanaal instelbaar voor gedefinieerde reacties na uitval.
• Azimut en elevatiehoek: Waardevolle gegevens voor complexe zonweringslogica.
• Logische blokken: 8 blokken met elk 4 ingangen voor koppelingen in het apparaat.
• Drempelwaardevergelijker: Verwerking van 1- tot 4-byte-waarden voor slimme scenario’s.
• Master-slave tijdfunctie: Flexibele integratie in centrale of decentrale KNX-tijdconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX tijdschakelklok 20-voudig met kleurendistoneelstuk en astro-schakelfunctie SCN-RTC20.02
EAN	4251916100155
Catalogus	Tijdschakelklok
Bussysteem	KNX met geïntegreerde buskoppeling
Andere bussystemen	geen
Montagewijze	REG
Breedte in TE	4
Aantal kanalen	20
Aantal uitgangen	20
Schakeltijden per kanaal	8
Programma’s	Dagprogramma, weekprogramma, astroprogramma
Weergave	actief kleurendistoneelstuk
Zomer-/wintertijd	ja
Gangreserve	24 h
Beschermingsgraad	IP20
Bijzondere functies	Dag-nachtkanaal, codeslotfunctie, Eco Mode, drempelwaardevergelijker, 8 logische blokken
ETS-parametrering	Schakeltijden via ETS en op het apparaat instelbaar

Veelzijdige KNX-tijdlogica voor licht, zonwering en centrale routines

De MDT KNX tijdschakelklok 20-voudig met kleurendistoneelstuk en astro-schakelfunctie SCN-RTC20.02 is vooral sterk wanneer veel tijdsafhankelijke functies in een project overzichtelijk, helder en direct in het KNX-systeem moeten worden weergegeven. Typische toepassingen zijn buitenverlichting op basis van astrotijden, dag-nachtomschakeling voor verwarmings- of ventilatieconcepten, tijdgestuurde scenario’s en centrale rijcommando’s voor zonwering.

In het dagelijks gebruik overtuigt het apparaat door zijn hoge aantal kanalen, de directe bediening via het distoneelstuk en de flexibele combinatie van tijdprogramma, astrofunctie en logica. Dat bespaart extra apparaten en vermindert de inspanning bij de projectplanning. Vooral in wooncomplexen, kantoren, praktijken en kleine utiliteitsgebouwen kunnen veel automatiseringstaken elegant worden gebundeld.

• 20 afzonderlijk bruikbare kanalen voor tijdgebaseerde besturingen in het hele gebouw.
• Astrosturing voor licht en zonwering zonder externe tijdlogica.
• Directe invoer en controle via het kleurendistoneelstuk in de schakelkast.
• Master- of slavefunctie voor datum en tijd in het KNX-netwerk.
• Geschikt voor complexe dag-nachtstrategieën met een eigen speciaal kanaal.
• Bijzonder praktisch voor jaloeziegroepen met hoogte- en lamellensturing.
• Interne logica verlaagt de behoefte aan extra logicamodules voor standaardtaken.
• Codeslotfunctie beschermt instellingen tegen ongewenste wijzigingen.

Binnen het MDT-assortiment richt dit model zich op projecten met een grote behoefte aan tijdkanalen en uitgebreide astro- en logische functies. Eenvoudigere tijdschakeloplossingen met minder kanalen zijn eerder bedoeld voor kleinere installaties of afzonderlijke disciplines. Dit apparaat biedt meer speelruimte wanneer veel groepen parallel en fijn afgestemd moeten werken.

Vergeleken met eenvoudigere tijdmodules zonder kleurendistoneelstuk is de bediening duidelijk comfortabeler. Bovendien is de functionele omvang voor zonwering en logische koppelingen uitgebreider. Dat loont vooral wanneer een tijdschakelklok niet alleen licht moet schakelen, maar ook actief in de gebouwautomatisering moet ingrijpen.

Terwijl klassieke MDT schakel- of jaloezieactoren de uitvoering van commando’s overnemen, ligt de kracht van deze tijdschakelklok in de tijds- en astronomische activering. Ze vormt een ideale aanvulling op actoren, maar vervangt deze niet. In de praktijk wordt zij daarom vaak gebruikt als centrale bron voor tijdcommando’s, scène-oproepen of automatische objecten.

Voor kleine projecten met weinig routines kan een eenvoudige KNX-drukknop met tijdfunctie volstaan. Bij grotere installaties met terugkerende processen op veel groepsadressen biedt dit apparaat echter duidelijk meer overzicht, reserve en comfort bij onderhoud en aanpassing.

Vergelijkbare KNX-tijdschakelklokken van andere gerenommeerde fabrikanten zijn bijvoorbeeld afkomstig van Theben, ABB of Gira. Deze apparaten ondersteunen vaak eveneens dag-, week- en astroprogramma’s, maar verschillen meestal in distoneelstukbediening, parametreringsstructuur en interne extra functies.

In vergelijking daarmee scoort de MDT-oplossing vooral met een hoog aantal kanalen op compacte breedte, praktische jaloeziefuncties en geïntegreerde logische en drempelwaardefuncties. In KNX-projecten is de fundamentele compatibiliteit via gestandaardiseerde communicatieobjecten gewaarborgd, maar het bedieningsconcept en de parametrering in ETS kunnen duidelijk verschillen.

In ETS is het aan te raden om eerst een duidelijke kanaalstructuur per functie aan te leggen, bijvoorbeeld buitenverlichting, gangverlichting, zonwering oost, zonwering west of dag-nachtomschakeling. Zo blijven groepsadressen en terugmeldingen ook in grotere projecten goed leesbaar. Voor terugkerende processen is een uniforme benaming per kanaal zeer nuttig.

Bij astroprogramma’s moeten offsets voor zonsopgang en zonsondergang bewust worden gekozen. Een praktijkgericht voorbeeld is het inschakelen van de buitenverlichting 20 minuten na zonsondergang en het uitschakelen om 23 uur op werkdagen. Voor zonwering kan een kanaal ’s ochtends op basis van de zonnestand actief worden, terwijl een tweede kanaal ’s avonds een gedefinieerde nachtstand verzendt.

Voor jaloezieën is het zinvol om gescheiden groepsadressen te voorzien voor rijcommando, lamellenhoek en automatische status. Wie de tijdfunctie als centrale klokbron gebruikt, kan via de logische blokken extra voorwaarden inbouwen, bijvoorbeeld alleen dan een zonwering activeren wanneer tegelijkertijd een helderheidswaarde wordt overschreden. Ook de inhaalfunctie voor schakeltijden moet per kanaal passend worden gekozen, zodat na busuitval of herstart geen ongewenste schakelreeksen ontstaan.

Met deze tijdschakelklok brengt u orde, precisie en comfort in tijdsafhankelijke KNX-processen. Het apparaat combineert een hoog aantal kanalen, krachtige astrosturing en doordachte logica in een compact REG-formaat. Wie een professionele tijdbasis zoekt voor licht, zonwering en centrale automatische functies, krijgt hier een veelzijdige en toekomstbestendige oplossing voor veeleisende KNX-projecten.
