KNX Set 1 FIX Dimmen – Dimactor bussysteem 2…200W KNX Set 1 FIX – Theben – 4990201 – 4003468491607:

De Theben KNX dimactorenset FIX voor lichtregeling en constante lichtregeling KNX Set 1 FIX 4990201 is een doordachte oplossing voor moderne KNX lichtautomatisering in woningbouw en utiliteitsbouw. De set combineert een krachtige KNX voeding, een 4-voudige universele dimactor en een 4-voudige drukknopinterface tot een praktijkgericht systeem voor comfortabel schakelen, dimmen en de nette integratie van externe bedieningspunten.

Efficiënte KNX lichtregeling met de Theben KNX dimactorenset FIX voor lichtregeling en constante lichtregeling KNX Set 1 FIX 4990201

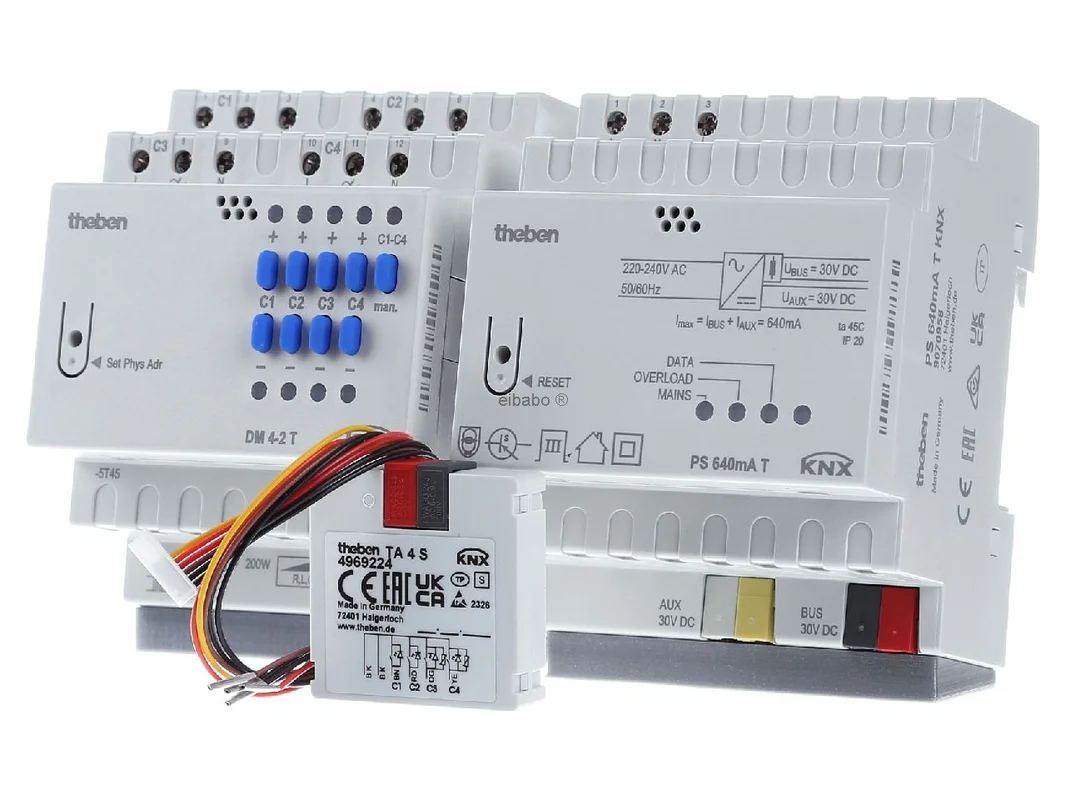

De combinatie van PS 640 mA T KNX, DM 4-2 T KNX en TA 4 S KNX is ideaal voor projecten waarbij lichtkringen flexibel geregeld en in KNX scènes geïntegreerd moeten worden. De dimactor ondersteunt gangbare dimbare belastingen en maakt een fijne helderheidsaanpassing per kanaal mogelijk. Zo kunnen harmonieuze lichtbeelden, vraagafhankelijke regeling en hoog gebruikerscomfort in een compacte installatiestructuur worden gerealiseerd.

Via de drukknopinterface kunnen conventionele drukknoppen of schakelaars elegant in het KNX systeem worden geïntegreerd. De voeding zorgt daarbij voor een stabiele basis voor de lijn. Het resultaat is een set die zowel voor nieuw ontwerp als voor gestructureerde modernisering zeer geschikt is.

Producthighlights voordelen

• Complete KNX set: Bevat voeding, dimactor en drukknopinterface voor een snelle opbouw van de lichtregeling.
• 4-voudig universeel dimmen: Vier kanalen voor nauwkeurige helderheidsregeling in meerdere lichtzones.
• Voor veel belastingstypen: Geschikt voor R-, L- en C-belastingen evenals dimbare LED retrofit lichtbronnen.
• Automatische belastingherkenning: Vergemakkelijkt de aanpassing aan verschillende lichtbronnen en bedrijfsmodi.
• Handmatige bediening op het apparaat: Praktisch voor test, service en diagnose direct in de verdeler.
• 4-voudige drukknopinterface: Integreert tot vier externe drukknoppen of schakelcontacten in de KNX besturing.
• Constante lichtregeling: Goede basis voor vraagafhankelijke lichtconcepten met een gelijkmatig helderheidsniveau.
• Scènes en centrale functies: Ondersteunt comfortabele lichtsferen voor ruimte, verdieping of object.
• DIN-rail montage: Ideaal voor nette installatie in de schakelkast of verdeler.
• Professionele KNX integratie: Geschikt voor woongebouwen, kantoren, praktijken en functionele bedrijfsruimten.

Intelligente functies voor comfortabele lichtscènes

• Regeling per zone: Meerdere lichtkringen kunnen afzonderlijk worden gedimd en individueel worden geparametreerd.
• Bediening via drukknop: Korte druk schakelt, lange druk dimt comfortabel naar behoefte.
• Scène-oproep: Vooraf gedefinieerde lichtsferen voor werken, presentatie, wonen of avondgebruik.
• Centrale commando’s: Gezamenlijk schakelen of dimmen van meerdere kanalen via groepsadressen.
• Constant licht in het dagelijks gebruik: Gelijkmatige helderheid ondersteunt visueel comfort en kan het energieverbruik verlagen.
• Status en service: Handmatige bediening en apparaataanduiding helpen bij controle en ingebruikname.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX Set 1 FIX 4990201
EAN	4003468491607
Catalogus	Dimactor
Onderdelen van de set	PS 640 mA T KNX, DM 4-2 T KNX, TA 4 S KNX
Bussysteem	KNX
Montagetype	DIN-rail
Dimkanalen	4
Dimvermogen per kanaal	2 tot 200 W
Belastingstypen	R, L, C evenals dimbare LED retrofit
Automatische belastingherkenning	Ja, deactiveerbaar
Handmatige bediening	Ja, direct op het apparaat
LED-indicatie	Ja
Voeding dimactor KNX	Busspanning, tot 10 mA
Voeding net	230 tot 240 V AC, 50 tot 60 Hz
Stand-by dimactor	< 1 W
Voedingsspanning KNX	30 V DC, ± 2 V, SELV
Nominale stroom KNX voeding	640 mA
KNX uitgang voeding	1 lijn met geïntegreerde smoorspoel
Drukknopinterface	4 ingangen voor externe drukknoppen of contacten
Beschermingsgraad	IP20
Omgevingstemperatuur voeding	-5 °C tot +45 °C

Praktisch sterk KNX set voor dimmen, bediening en stabiele busvoeding

De set toont zijn sterke punten overal waar meerdere lichtkringen netjes gecoördineerd, aangenaam gedimd en veilig in een KNX lijn geïntegreerd moeten worden. De universele dimactor maakt flexibel gebruik mogelijk in woonruimten, vergaderzones, gangen of kleinere bedrijfsruimten. De voeding levert de basis voor een stabiele buswerking, terwijl de drukknopinterface klassieke bedieningsconcepten met moderne gebouwautomatisering verbindt.

Een groot voordeel ligt in de afgestemde samenstelling. In plaats van eerst losse apparaten passend te moeten combineren, ontvangen planners en integratoren een functionele eenheid van voeding, actoriek en bedieningsinterface. Dat bespaart afstemmingswerk en ondersteunt een duidelijke projectstructuur in de KNX verdeler.

• Zeer goede oplossing voor meerzonige lichtregeling met vier afzonderlijk dimbare kanalen.
• Geschikt voor klassieke lichtscènes, comfortbedrijf en energiegevoelige lichtconcepten.
• Externe drukknoppen kunnen eenvoudig in het KNX concept worden geïntegreerd.
• Handmatige bediening vergemakkelijkt functietest en service ter plaatse.
• Automatische belastingherkenning vermindert de inspanning bij de aanpassing aan lichtbronnen.
• Stabiele KNX voeding met 640 mA voor één lijn met geïntegreerde smoorspoel.
• Nette DIN-rail oplossing voor gestructureerde verdelingen.

Binnen de Theben FIX familie is deze set bijzonder interessant wanneer een compacte instap in de KNX lichtregeling met dimfunctie wordt gezocht. Ten opzichte van afzonderlijke dimactoren zonder setkarakter biedt hij het voordeel dat de essentiële systeembouwstenen al zinvol zijn gecombineerd. Dat is vooral praktisch in kleinere tot middelgrote KNX projecten.

In vergelijking met pure schakelactoren van Theben richt de set zich duidelijk op toepassingen waarbij licht niet alleen in- en uitgeschakeld, maar ook fijn geregeld moet worden. Daardoor is hij beter geschikt voor wooncomfort, vergaderruimten, hotelzones of zones met wisselende visuele taken.

Ten opzichte van grotere of sterker gespecialiseerde Theben lichtoplossingen ligt de focus hier op een evenwichtige combinatie van basisvoeding, dimactoriek en aansluiting van externe bediening. Voor projecten met meer kanalen of zeer complexe lichtlogica kan uitbreiding met extra KNX apparaten uit het Theben portfolio zinvol zijn.

Terwijl eenvoudige KNX schakelactoren vooral bedoeld zijn voor niet-dimbare belastingen, is deze set ontworpen voor variabele helderheid en een aangenamere lichtsfeer. Dat maakt in woonruimten, kantoren en ontvangstzones een duidelijk verschil in de gebruikerservaring.

In tegenstelling tot losse componenten zonder drukknopinterface maakt deze set een directe integratie van externe drukknoppen op meerdere plaatsen mogelijk. Dat is nuttig wanneer klassieke bedieningspunten behouden moeten blijven of wanneer aanvullende schakelpunten in de planning voorzien zijn.

Vergeleken met oplossingen die alleen de busvoeding bevatten, dekt deze set al de centrale stappen van de lichtautomatisering af: energie voor de KNX lijn, dimbare actoriek en lokale bediening via binaire ingangen.

Vergelijkbare KNX dimactorensets of systeemcombinaties zijn onder andere te vinden bij MDT, ABB en Busch-Jaeger. Verschillen liggen vaak in de diepgang van de applicatie, in de opbouw van de parametrering en in de manier van bediening direct op het apparaat.

• MDT: Vaak met zeer uitgebreide ETS parametrering en een brede functionele veelzijdigheid. Afhankelijk van het model ligt de focus sterker op detailopties en logische functies.
• ABB: Bekend om sterke systeemintegratie in grotere gebouwconcepten. Afhankelijk van de serie kunnen bedieningslogica en objectstructuur anders zijn opgebouwd dan bij Theben.
• Busch-Jaeger: Interessant bij projecten met een nauwe koppeling aan het eigen KNX bedieningsprogramma. De compatibiliteit binnen het KNX systeem is in principe gegeven, details van de applicatie verschillen echter.

Op KNX niveau is integratie in gemengde systemen in de regel goed mogelijk, mits datapunttypen en groepsadresstructuur netjes worden gepland. Verschillen tonen zich eerder in de ingebruikname en het bedieningsconcept van de apparaten dan in de fundamentele buscompatibiliteit.

In ETS is het aan te raden om de vier dimkanalen eerst duidelijk per ruimte en armaturengroep te benoemen, bijvoorbeeld “Kantoor noord lichtband”, “Vergaderruimte pendel” of “Woonruimte indirect”. Een nette kanaalbenaming bespaart tijd bij ingebruikname, service en latere uitbreiding.

Voor de drukknopinterface is een duidelijke scheiding per functie zinvol. Praktijkvoorbeeld: ingang 1 schakelt en dimt lichtkring A, ingang 2 bedient lichtkring B, ingang 3 roept een scène “Presentatie” op en ingang 4 dient als centraal-uit. Zo blijft de logica zowel voor gebruikers als voor integratoren gemakkelijk te volgen.

Bij dimbare LED belastingen moet de parametrering zorgvuldig worden gecontroleerd. In veel projecten helpt het om eerst de automatische belastingherkenning te gebruiken en daarna het gedrag bij kleine dimwaarden te testen. Zo kunnen flikkeren, te laat inschakelen of onrustige dimverlopen beter worden vermeden.

Voor constante lichtregeling wordt de koppeling met een passende helderheidssensor of aanwezigheidsmelder met lichtmeting aanbevolen. Een praktijkgericht voorbeeld is een kantoor waarin het kunstlicht bij weinig daglicht zacht wordt bijgeregeld. Het doel is niet alleen een vast schakelpunt, maar een gelijkmatig helderheidsniveau gedurende de werkdag.

Ook centrale objecten moeten netjes worden gestructureerd. Zinvol is een eigen hoofdgroep voor groepsadressen voor centrale functies zoals “Alles uit”, “Avondlicht” of “Reiniging”. Zo kunnen prioriteiten, bedieningsprocessen en latere aanpassingen veel eenvoudiger worden beheerd.

Als u een professionele oplossing zoekt voor dimbaar licht, stabiele KNX voeding en flexibele drukknopaansluiting, biedt deze set een overtuigende basis. Hij combineert praktijkgerichte componenten, nette KNX integratie en hoge geschiktheid voor dagelijks gebruik in een compacte eenheid voor moderne lichtconcepten.

Het resultaat is meer comfort, betere lichtkwaliteit en een gestructureerde basis voor toekomstbestendige gebouwautomatisering. Ideaal voor iedereen die KNX lichtregeling efficiënt, elegant en professioneel wil realiseren.
