KNX-toetseninterface 4-voudig – Binaire ingang voor bussysteem 4-kan 40008 1S E – Jung – 4011377212961:

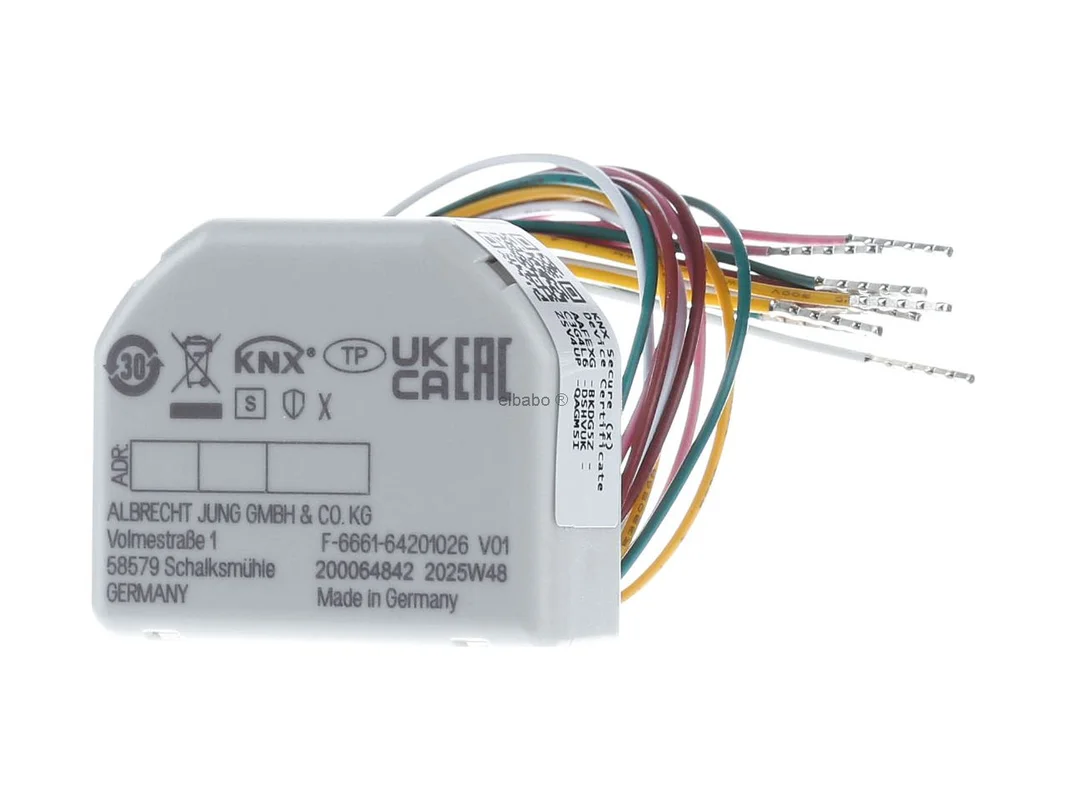

De JUNG KNX tasterinterface 4-voudige inbouw binaire ingang potentiaalvrij 40008 1S E 400081SE is een veelzijdige oplossing voor de integratie van conventionele contacten in moderne KNX-installaties. Het apparaat registreert schakeltoestanden van potentiaalvrije drukknoppen, schakelaars of reedcontacten en verzendt de juiste telegrammen veilig via de KNX-bus. Dankzij de inbouwmontage is de interface ideaal voor discrete installaties achter schakelaar- of tasterinzetstukken.

Flexibele KNX-integratie voor drukknoppen, schakelaars en sensorcontacten

De tasterinterface is ontworpen voor gebruik in inbouwdozen volgens DIN 49073 en wordt direct via de bus gevoed. Een extra voedingsspanning is niet nodig. Afhankelijk van de parametrering werken de kanalen als ingangen of voor de aansturing van leds. Daarmee is het apparaat geschikt voor klassieke bedieningstaken evenals voor statusindicaties in de ruimte. De KNX Data Secure-compatibiliteit ondersteunt beschermde communicatie in eigentijdse smart-buildingprojecten.

Producthighlights voordelen

• Potentiaalvrije ingangen: Geschikt voor drukknoppen, schakelaars, reedcontacten en andere conventionele contacten.
• Inbouwmontage: Ideaal voor verdekte installatie in inbouwdozen achter bedieningspunten.
• Busvoeding: Geen aparte voeding nodig, omdat de voeding direct via de KNX-bus verloopt.
• Led-aansturing: Kanalen kunnen afhankelijk van de parametrering ook voor led-signalen worden gebruikt.
• Veelzijdige functies: Schakelen, dimmen, jaloezie, scènes en ruimtetemperatuurregeling zijn mogelijk.
• sensorintegratie: Ook deur, raam, lekkage, condensatie of temperatuur kunnen in de logica worden geïntegreerd.
• Contactonderhoud: De uitlezing met impulsstroom helpt oxidatielagen op contacten te voorkomen.
• Hoge bedrijfszekerheid: Kortsluitvast, overbelastingsbeveiligd en beveiligd tegen ompoling in led-bedrijf.
• Updatebaar: Parametrering en onderhoud zijn mogelijk via ETS en service-app.
• Secure-geschikt: Geschikt voor KNX-projecten met verhoogde eisen aan bescherming en integriteit.

Intelligente functies voor gebouwautomatisering

• Lichtregeling: Conventionele drukknoppen worden geïntegreerd in KNX-schakel- en dimfuncties.
• Zonwering: Bediening van jaloezie- en rolluikfuncties via aanwezige contacten.
• Scène-oproep: Verschillende ruimtescènes kunnen comfortabel per drukknop worden gestart.
• Raamstatus: Evaluatie van open, gesloten, gekanteld of greepstand met passende contacten.
• Storingsmeldingen: Integratie van lekkage-, condensatie- of temperatuursensoren in waarschuwing- en meldfuncties.
• Teltaken: impulsteller met hoofd- en tussenteller voor eenvoudige registratie van schakelimpulsen.
• Logicafuncties: Zinvol voor koppelingen, blokkeringen en individuele automatiseringsprocessen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG KNX tasterinterface 40008 1S E 400081SE
EAN	4011377212961
Catalogus	Binaire ingang
Producttype	KNX binaire ingang 8-voudig
Montagetype	Inbouw in apparaatdoos volgens DIN 49073
Aantal kanalen	8
Ingangen	Voor conventionele, potentiaalvrije contacten
Uitgangen	Voor de aansturing van leds
Voeding	Via KNX-bus
Aanvullende voeding	Niet vereist
Bussysteem	KNX
KNX Secure	KNX Data Secure-compatibel
Led-bedrijf	5 V DC, 2,2 mA, kortsluitvast, overbelastingsbeveiligd en beveiligd tegen ompoling
Beschermingsgraad	IP20
Bijzonderheden	Updatebaar, logicafuncties, blokkering van afzonderlijke kanalen, gemeenschappelijk referentiepotentiaal

Praktische voordelen, ETS-tips en slimme alternatieven voor de inbouwintegratie

Deze KNX-interface is bijzonder interessant wanneer bestaande tasterpunten, raamcontacten of meldsensoren netjes in een KNX-systeem moeten worden geïntegreerd. De combinatie van potentiaalvrije ingangen, led-aansturing en flexibele parametrering maakt het apparaat tot een zeer goede keuze voor woningbouw, utiliteitsbouw en renovatie. Vooral bij verdekte montage achter schakelaarseries komt de compacte bouwvorm goed tot zijn recht.

• Nette retrofit van bestaande tasterplaatsen zonder zichtbare extra apparaten.
• Geschikt voor klassieke bediening, statussignalen en eenvoudige sensorintegratie.
• Zeer flexibel dankzij parametriseerbare kanalen en brede functionele veelzijdigheid in ETS.
• Zinvol voor ruimtes met meerdere drukknoppen, raamcontacten of gecombineerde scènes.
• Handig bij projecten waarin KNX-functies met conventionele bedieningshardware moeten worden verbonden.

Binnen het JUNG-assortiment is de 4-voudige tasterinterface 2076-4 T een passend alternatief voor kleinere toepassingen met minder contactpunten. Deze is vooral geschikt wanneer slechts weinig ingangen nodig zijn of wanneer de focus ligt op een compacte integratie van afzonderlijke drukknoppen. De hier beschreven uitvoering met 8 kanalen biedt daarentegen meer reserves voor complexere ruimtes, meerdere raamcontacten of gecombineerde bedienings- en meldingstaken.

Vergeleken met eenvoudigere varianten met een lager aantal kanalen is dit model beter geschikt voor uitgebreide scènes, centrale functies en meervoudige toewijzingen. Dat bespaart extra apparaten en creëert meer vrijheid bij de planning.

Een 4-voudige interface uit hetzelfde fabrikantensegment is vaak de juiste keuze voor afzonderlijke bedieningspunten in woonruimtes. De 8-voudige versie wordt eerder aanbevolen voor ruimtes met meerdere raamcontacten, dubbele drukknoppen of sensorpunten. Als daarnaast een led-terugmelding gewenst is, profiteren projecten met meer kanalen van de hogere functiedichtheid. Voor pure bedieningstaken met designambitie kunnen JUNG KNX-tastsensoren de betere keuze zijn, omdat zij bedieningsvlak en busfunctie direct in één apparaat verenigen. De tasterinterface is daarentegen ideaal wanneer bestaande conventionele inzetstukken behouden moeten blijven.

• MDT: KNX-tasterinterfaces zijn vaak sterk gericht op flexibele ETS-functies en logica. Ze zijn populair in projecten met uitgebreide parametrering en veel groepsobjecten.
• Gira: Vergelijkbare binaire ingangen zijn eveneens geschikt voor de integratie van potentiaalvrije contacten. Verschillen zitten vaak in toepassingsomvang, montageconcept en ETS-structuur.
• ABB: KNX-binaire ingangen van ABB worden vaak gebruikt in functionele utiliteitsgebouwen. Afhankelijk van de serie verschillen Secure-functies, kanaalopbouw en diagnoseopties.

Belangrijk in de praktijk: de KNX-basisintegratie is fabrikantoverstijgend mogelijk, omdat gebruik wordt gemaakt van gestandaardiseerde communicatie-objecten. Verschillen zijn meestal zichtbaar in parametrering, functionaliteitsomvang en detaildiepte van de applicatie.

In ETS moet elk kanaal duidelijk naar functie worden benoemd, bijvoorbeeld licht, scène, raam links of deurcontact. Dat bespaart tijd bij inbedrijfstelling en service. Voor drukknoppen is een nette scheiding tussen korte en lange toetsdruk aan te bevelen, zodat schakelen en dimmen logisch bedienbaar blijven. Bij raamcontacten is het zinvol om toestanden zoals open, gekanteld en gesloten gestructureerd via passende groepsadressen weer te geven.

Een praktijkgericht voorbeeld: kanaal 1 schakelt het plafondlicht, kanaal 2 dimt bij lange toetsdruk, kanaal 3 roept een avondscène op en kanaal 4 meldt de raamstatus aan verwarming en alarmfunctie. In grotere projecten is het handig om blokkeerobjecten voor afzonderlijke kanalen te gebruiken, bijvoorbeeld om bediening tijdens schoonmaakbedrijf of onderhoud gericht te blokkeren. Wanneer led-uitgangen worden gebruikt, kunnen daarmee actieve scènes, alarmtoestanden of een vrijgave direct op het bedieningspunt worden weergegeven.

Met de JUNG KNX tasterinterface 4-voudige inbouw binaire ingang potentiaalvrij 40008 1S E 400081SE verandert klassieke bedieningstechniek in een slimme KNX-interface met hoge praktijkrelevantie. Het apparaat combineert verdekte montage, flexibel kanaalgebruik en veilige buscommunicatie tot een oplossing die zich zowel in nieuwbouw als modernisering bewijst. Wie bestaande contacten professioneel in KNX wil integreren, kiest hier voor een doordachte en toekomstbestendige basis.
