Description

KNX-toetseninterface 8-voudig, KNX Secure – Binaire ingang voor bussysteem 8-kan 519800 – Gira – 519800 – 4010337110163:

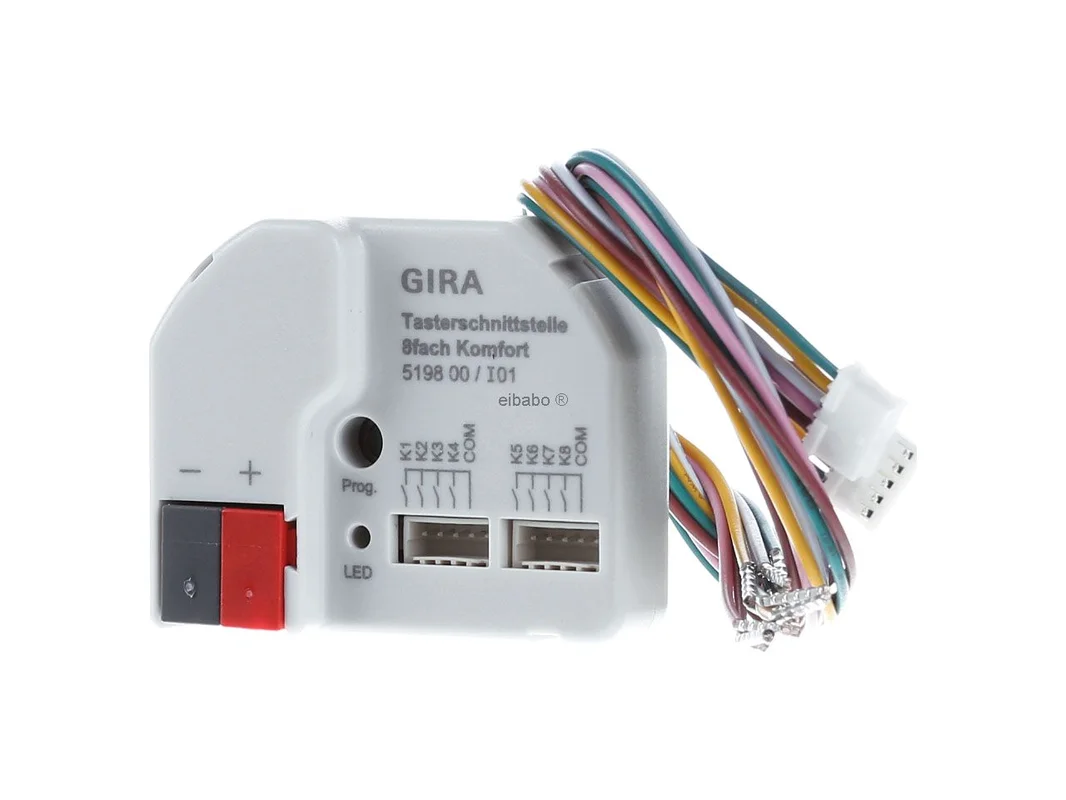

De Gira KNX drukknopinterface 8-voudig Secure inbouw binaire ingang 519800 is een compacte en krachtige oplossing voor de integratie van klassieke bedieningspunten en contacten in moderne KNX-installaties. Het apparaat verbindt acht vrij parametriseerbare kanalen met veilige KNX Data Secure-communicatie en is ideaal voor inbouwmontage achter drukknoppen, schakelaars of in lasdozen.

Flexibele KNX-integratie voor drukknoppen, contacten en LED-signalen

Als comfortabele binaire ingang opent dit model veel mogelijkheden voor slimme gebouwautomatisering. Potentiaalvrije contacten zoals drukknoppen, schakelaars, reedcontacten of meldsignalen kunnen nauwkeurig in het KNX-systeem worden geïntegreerd. Afhankelijk van de ETS-parametrering werken de kanalen als ingangen of als uitgangen voor LED-aansturing. Zo kunnen bedieningsconcepten, statusweergaven en automatiseringsprocessen netjes en ruimtebesparend worden gerealiseerd.

Producthighlights voordelen

• Acht kanalen: Veelzijdig inzetbaar voor drukknoppen, schakelaars, raamcontacten en andere signalen.
• KNX Data Secure: Beveiligde gegevensoverdracht voor hoge veiligheid in gevoelige projecten.
• Inbouwmontage: Ideaal voor discrete inbouw achter conventionele bedieningspunten.
• LED-aansturing: Kanalen kunnen worden gebruikt voor de aansluiting van LED-signalen.
• Comfortfuncties: Ondersteunt korte en lange bediening, scènes, blokkeringen en cyclisch verzenden.
• Deur- en raamstatus: Toestanden zoals open, gesloten of gekanteld kunnen worden geëvalueerd.
• Logische toepassing: Geschikt voor schakelen, dimmen, jaloezie, melding en statusregistratie.
• Buskoppeling geïntegreerd: Directe aansluiting op KNX zonder apart extra apparaat.
• Updatebaar: Voor een moderne en op lange termijn planbare systeemintegratie.
• Praktisch bedraad: Met 2 kabelsets, 5-aderig, voor flexibele aansluitingssituaties.

Typische toepassingen in smart buildings

• Lichtsturing: Conventionele drukknoppen sturen schakel- en dimcommando’s op de KNX-bus.
• Zonwering: Bedieningspunten voor jaloezie of rolluik kunnen elegant worden geïntegreerd.
• Raambewaking: Reedcontacten melden openingsstatussen voor alarm, verwarming of ventilatie.
• Scène-oproep: Verschillende toetsfuncties maken comfortabele ruimteregeling mogelijk.
• Statusweergave: LED-signalen visualiseren toestanden zoals licht aan, alarm actief of raam open.
• Retrofit: Bestaande schakelprogramma’s kunnen slim in KNX-concepten worden geïntegreerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX drukknopinterface 8-voudig Secure inbouw binaire ingang 519800
EAN	4010337110163
Catalogus	Binaire ingang
Bussysteem	KNX TP256
Veiligheid	KNX Data Secure compatibel
Montagewijze	Inbouw
Met buskoppeling	Ja
Aantal kanalen	8
Gebruik van de kanalen	Afhankelijk van parametrering als ingang of LED-uitgang
Contacttype	Instelbaar
Uitgangsspanning	DC 5 V SELV
LED-stroom	2,2 mA per uitgang
Stroomopname KNX	5 tot 18 mA
Ingangsleiding	2x kabelset 5-aderig
Kabellengte	Kabelset verlengbaar, toepassingsafhankelijk tot max. 10 m
Min. inbouwdoosdiepte	30 mm
Beschermingsgraad	IP20
Bijzondere functies	Schakelen, dwangstand, scènes, blokkeerfunctie, cyclisch verzenden, statusevaluatie, logische functies
Update	Firmware-update via ETS Service App mogelijk

Meer comfort en veiligheid bij KNX-ingangsregistratie

Deze drukknopinterface is de juiste keuze wanneer veel signalen op beperkte ruimte betrouwbaar in KNX moeten worden geïntegreerd. Ze combineert een hoge functiedichtheid, veilige gegevensoverdracht en flexibele parametrering in één compact inbouwapparaat. Ze is bijzonder sterk in projecten waarin conventionele drukknoppen en contacten behouden moeten blijven, maar tegelijkertijd geavanceerde KNX-functies gevraagd zijn.

Tot de centrale voordelen behoren het vrije gebruik van de acht kanalen, de ondersteuning van LED-signalen en comfortkenmerken zoals korte en lange toetsdruk, scène-oproep, blokkeerfuncties en de evaluatie van deur- en raamtoestanden. Daardoor is het apparaat even geschikt voor woningbouw, utiliteitsbouw en modernisering.

• Hoge kanaaldichtheid voor veel functies op kleine ruimte.
• Veilige KNX-communicatie voor moderne smart building-concepten.
• Ideaal voor het gebruik van bestaande drukknoppen en potentiaalvrije contacten.
• LED-aansturing voor duidelijke terugmelding direct op het bedieningspunt.
• Praktische comfortfuncties voor licht, scène, zonwering en melding.
• Geschikt voor nieuwbouw, renovatie en discrete retrofit.

Binnen het Gira-assortiment positioneert de comfortvariant zich boven de eenvoudigere standaarduitvoeringen. Ten opzichte van een standaard drukknopinterface van Gira biedt de comfortversie in de regel een grotere functionele omvang in de ETS, bijvoorbeeld bij bedieningslogica, telegramgedrag, statusevaluatie en toepassingsbreedte. Wie alleen eenvoudige ingangssignalen wil registreren, kan met een standaardvariant werken. Voor complexere automatiseringstaken is deze uitvoering duidelijk in het voordeel.

In vergelijking met Gira-sensoren met geïntegreerd bedieningsvlak komt de kracht van de drukknopinterface vooral naar voren waar bestaande schakelontwerpen behouden moeten blijven. Ze werkt verborgen in het inbouwgedeelte en maakt klassieke bedieningselementen KNX-geschikt zonder de zichtbare installatie fundamenteel te veranderen.

Een eenvoudige binaire ingang wordt meestal alleen gebruikt voor pure signaalregistratie. Deze comfortinterface kan duidelijk meer: ze ondersteunt complexere bedieningspatronen, LED-terugmeldingen en uitgebreidere logica in de parametrering. Dat is vooral nuttig bij multifunctionele drukknoppen, raamcontacten met gedifferentieerde evaluatie of bij toepassingen met scènes en centrale functies.

Ten opzichte van vast toegewezen bediensensoren is de drukknopinterface opener in de keuze van de aangesloten bedieningselementen. Dat maakt haar interessant voor projecten waarin ontwerpvrijheid, retrofit of het gebruik van bestaande contacten centraal staan.

Vergelijkbare KNX-drukknopinterfaces worden onder andere aangeboden door MDT, ABB en Theben. MDT is vaak sterk in een zeer praktijkgerichte ETS-structuur en een brede functionele veelzijdigheid in het prijs-prestatiebereik. ABB zet vaak in op een duidelijke systeemintegratie in grotere installaties en een breed KNX-portfolio. Theben staat in veel projecten bekend om solide automatiseringsoplossingen met een goede focus op gebouwtoepassingen.

Essentiële verschillen liggen meestal in de detaillering van de parametrering, in het gedrag van de LED-uitgangen, in extra logica en in de integratie van veilige communicatie. Voor installaties met focus op Gira-design, systeemnabijheid en veilige KNX-communicatie is dit model bijzonder passend. In principe blijft de buscommunicatie via KNX combineerbaar met veel apparaten van andere fabrikanten, mits de projectering goed op elkaar wordt afgestemd.

In de ETS is het aan te raden om elk kanaal eerst duidelijk naar functie te benoemen, bijvoorbeeld licht, scène, raamcontact of jaloezie. Zo blijft het project ook bij acht kanalen per apparaat overzichtelijk. Voor drukknoppen is het zinvol om onderscheid te maken tussen korte en lange toetsdruk. Een korte druk kan bijvoorbeeld licht schakelen, een lange druk dimmen of een scène oproepen.

Bij raamcontacten moet de communicatiestructuur zorgvuldig worden gescheiden. Een 1-bit object kan de toestand open of gesloten melden, terwijl verdere logica wordt gebruikt voor verwarmingsverlaging, alarm of vrijgave van zonwering. Voor status-LED’s is een duidelijke terugmelding nuttig, bijvoorbeeld licht actief, automatiek geblokkeerd of raam open. Als meerdere kanalen voor centrale functies worden gebruikt, moeten blokkeer- en dwangobjecten in eigen groepsadressen worden geplaatst, zodat prioriteiten in het project duidelijk blijven.

Een praktijkgericht voorbeeld: kanaal 1 en 2 sturen licht in de ruimte, kanaal 3 roept een avondscène op, kanaal 4 en 5 melden raamtoestanden, kanaal 6 blokkeert de automatiek bij reiniging, kanaal 7 en 8 dienen als LED-terugmelding voor aanwezigheid of alarm. Zo ontstaat uit conventionele bedieningspunten een zeer flexibel KNX-bedieningsniveau met hoge geschiktheid voor dagelijks gebruik.

Met deze oplossing wordt van klassieke drukknoppen en contacten een veilige, flexibele en toekomstbestendige KNX-interface gemaakt. Ze breidt bestaande installaties uit met slimme functies, zonder het zichtbare ontwerp te veranderen. Het resultaat is meer comfort, meer overzicht en een betrouwbare signaalverwerking in het dagelijks gebruik.

Wie op zoek is naar een hoogwaardige Gira-oplossing voor veeleisende KNX-projecten, krijgt hier een veelzijdige binaire ingang voor professionele toepassingen in woningbouw en utiliteitsbouw.
