Description

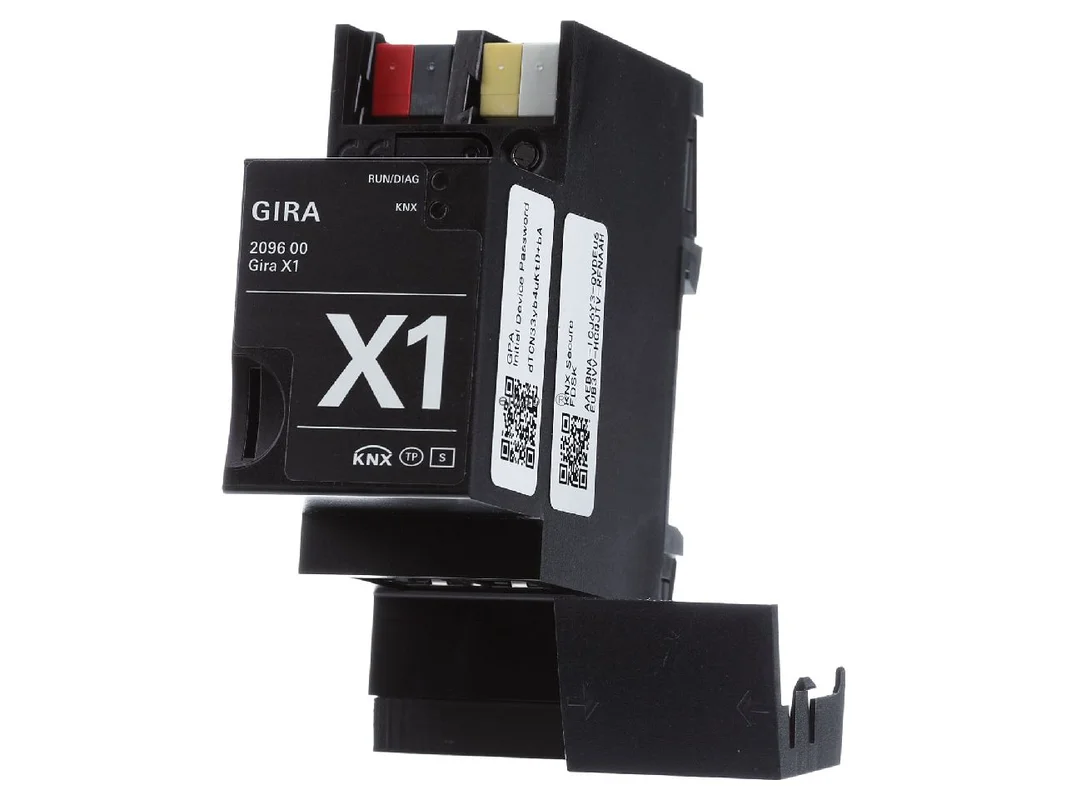

KNX Visualisatieserver X1 209600 – Gira – 4010337023647:

De Gira KNX-visualisatieserver met logische module voor mobiele eindapparaten 209600 is de krachtige centrale voor moderne KNX Smart Home- en Smart Building-projecten. Het apparaat combineert comfortabele visualisatie, flexibele automatisering en een veilige systeemaansluiting in een compacte oplossing voor de DIN-rail. Via de Gira Smart Home App kunnen centrale gebouwfuncties comfortabel worden bediend op iOS, Android en ook onder Windows.

Intelligente KNX-besturing met app, logica en veilige visualisatie

Het systeem maakt de besturing mogelijk van verlichting, dimmers, RGB- en RGBW-toepassingen, Tunable White, jaloezieën, rolluiken, verwarming, klimaat, scènes, audio-oplossingen, IP-camera’s en vele andere KNX-functies. Tot 250 functies kunnen per project in de app worden gebruikt. Daarbij komen uitgebreide tijdfuncties, een aanpasbare interface en een praktische gebruikersbeheerfunctie. Zo ontstaat een centraal bedieningsniveau voor woningbouw, utiliteitsbouw en veeleisende modernisering.

Het apparaat komt vooral sterk tot zijn recht in projecten waarin visualisatie en logica nauw met elkaar verweven moeten zijn. De geïntegreerde bouwsteenbibliotheek met talrijke logische bouwstenen ondersteunt onder andere basisrekenbewerkingen, temperatuurregeling, trappenhuisverlichting, willekeurige schakelingen en zonstandgestuurde zonwering. Dat bespaart extra apparaten en vergemakkelijkt de implementatie van heldere, strak gestructureerde KNX-concepten.

Producthighlights voordelen

• Visualisatie en logica in één apparaat: Centrale oplossing voor bediening, statusweergave en automatisering.
• Breed scala aan functies: Ondersteunt schakelen, dimmen, zonwering, verwarming, klimaat, scènes, audio en camerabeelden.
• App voor veel eindapparaten: Comfortabele bediening op iOS, Android en Windows.
• Flexibele projectgrootte: Tot 250 functies en tot 1450 datapunten bruikbaar in het project.
• Krachtige logica: Uitgebreide bouwstenen voor automatisering, comfort en energie-efficiëntie.
• Gebruikersbeheer: Aanmaak van tot 62 gebruikers voor duidelijk geregelde toegangsrechten.
• Functieklokken direct in de app: Tot 250 tijdfuncties voor dagelijks gebruik, comfort en aanwezigheidssimulatie.
• Snel projectonderhoud: Wijzigingen en updates tijdens bedrijf mogelijk zonder herstart.
• Netwerkvriendelijke integratie: Twee RJ45-aansluitingen met switchfunctie vergemakkelijken de integratie.
• Hoge systeemveiligheid: Wachtwoordbeveiliging, TLS-gegevensoverdracht en voorbereiding voor KNX Secure.

Praktische functies voor comfort, energie en overzicht

• Zonwering slim aansturen: Jaloezieën en rolluiken comfortabel bedienen met of zonder positionering.
• Binnenklimaat optimaliseren: Verwarming, klimaat en temperatuurwaarden overzichtelijk visualiseren en regelen.
• Scènes efficiënt gebruiken: Verlichting, zonwering en ruimtesfeer in één opdracht bundelen.
• Status duidelijk vastleggen: Weergaven voor waarden, toestanden en meldingen direct in de app tonen.
• Audio integreren: Ondersteuning voor Sonos evenals geselecteerde audiofuncties in het Smart Home.
• Camerabeeld mobiel: IP-camera’s in de visualisatie integreren en snel oproepen.
• Aanwezigheid simuleren: Automatische processen helpen bij de bescherming van het gebouw tijdens afwezigheid.
• Spraakbesturing aanvullen: In combinatie met een passende systeemuitbreiding via spraak bruikbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX-visualisatieserver met logische module voor mobiele eindapparaten 209600
EAN	4010337023647
Fabrikant	Gira
Catalogus	Logische bouwsteen
Bussysteem	KNX TP256
Montagewijze	REG voor DIN-rail
Breedte	2 module-eenheden
Voeding	extern DC 24 V
Nominale spanning	DC 24 tot 30 V
Vermogensopname	ca. 4 W
Netwerk	Ethernet 10/100 BaseT
Aansluitingen	2 x RJ45 met switchfunctie
Visualisatie	voor iOS, Android en Windows
Functieomvang app	tot 250 functies per project
Functieklokken	tot 250 instelbare klokken
Gebruikersbeheer	tot 62 gebruikers
Mobiele toegang	gelijktijdige toegang van veel mobiele eindapparaten
Logische bouwstenen	Bouwsteenbibliotheek met 36 logische bouwstenen
Tijdschakelfuncties	tot 50 tijdschakelklokken met elk 10 schakeltijden
Scènesets	tot 50 sets met elk 64 scènes
Datapunten	tot 1450 datapunten in het project
Interfaces	KNX, Ethernet, Modbus TCP via logische bouwsteen
Veiligheid	TLS-versleuteling, wachtwoordbeveiliging, voorbereid voor OpenVPN

Meer overzicht, meer logica, meer comfort in het KNX-project

De Gira KNX-visualisatieserver met logische module voor mobiele eindapparaten 209600 is ideaal voor projecten waarin bedieningscomfort, functiedichtheid en centraal overzicht gevraagd zijn. In het dagelijks gebruik profiteren gebruikers van een duidelijke app-structuur, vrij bruikbare scènes, tijdfuncties en een zeer brede ondersteuning van typische KNX-disciplines. Daarmee is het apparaat een sterke keuze voor hoogwaardige woningen, moderne kantoren en veeleisende renovaties.

Een groot voordeel ligt in de combinatie van visualisatie en automatisering. Veel processen kunnen direct in het project worden afgebeeld, zoals zonstandgestuurde zonwering, temperatuurafhankelijke reacties of logische koppelingen tussen aanwezigheid, tijdstip en statusmeldingen. Dat vermindert externe afhankelijkheden en houdt de KNX-structuur overzichtelijk.

• Centrale bediening van veel KNX-functies via een moderne, duidelijk opgebouwde app.
• Interne logica voor comfort, energiebesparing en automatische processen.
• Geschikt voor verlichting, zonwering, klimaat, audio, camera’s en scènes.
• Snelle projectaanpassing zonder ingrijpende onderbreking van de werking.
• Hoge veiligheid bij externe toegang en gegevensoverdracht in het gekoppelde gebouw.
• Zeer goede keuze voor projecten met wens naar mobiele bediening en een duidelijke gebruikersstructuur.

Binnen de fabrikant is vooral de vergelijking met de Gira L1 zinvol. Terwijl de X1 visualisatie en logica in één apparaat combineert, is de L1 sterker gericht op logica en serverfuncties voor complexe automatiseringstaken. Wie een comfortabele app-visualisatie voor eindklanten en tegelijk sterke basislogica zoekt, zit met de X1 zeer efficiënt.

Vergeleken met de Gira S1 vervult de X1 een andere taak. De S1 is vooral bedoeld voor veilige externe toegang, onderhoud op afstand en aanvullende diensten. De X1 vormt daarentegen het bedienings- en logicaniveau van het KNX-project. In veel installaties vullen beide apparaten elkaar zinvol aan, omdat daardoor app-toegang op afstand, pushmeldingen en spraakdiensten kunnen worden uitgebreid.

Ten opzichte van Gira One-oplossingen is de X1 duidelijk verankerd in de KNX-wereld en wordt hij via ETS in bedrijf gesteld. Daardoor is hij bijzonder geschikt voor professionele KNX-projecten met hogere eisen aan parametrering, integratie en schaalbaarheid.

Wie vooral een comfortabele visualisatie met typische automatiseringsfuncties voor woningbouw en klein utiliteitswerk nodig heeft, krijgt met deze server een zeer evenwichtige oplossing. Het gebruik is vooral de moeite waard wanneer verlichting, zonwering, klimaat en scènes in één uniforme interface moeten worden samengebracht.

Voor bijzonder diepe logicastructuren, speciale utiliteitstaken of zeer individuele serverconcepten kan een aanvullend of alternatief logicasysteem zinvol zijn. De X1 speelt zijn sterke punten vooral daar uit waar een directe weg van KNX-functie naar app-bediening gevraagd is en de gebruiker een intuïtieve frontend verwacht.

Vergelijkbaar op de markt zijn bijvoorbeeld logica- en visualisatieoplossingen van Jung, Hager en ABB. Verschillen blijken meestal uit de interface, de manier van app-integratie, de omvang van de interne logica en de diepte van de serverfuncties.

• Jung: vaak sterk in bedieningsconcept en designomgeving, maar afhankelijk van de oplossing met een andere nadruk bij logica en visualisatie.
• Hager: biedt eveneens Smart Home- en KNX-componenten, vaak met focus op de systeemwereld en eenvoudige integratie in passende fabrikantomgevingen.
• ABB: breed opgesteld in KNX-projecten, deels met sterke gebouwintegratie, maar afwijkende parameterlogica en andere gebruikersvoering.

Essentieel is de compatibiliteit in het KNX-systeem via gestandaardiseerde groepsadressen en datapointtypen. Verschillen betreffen daarom meestal de bedieningsfilosofie, aanvullende diensten en de omvang van de interne logica, niet de basisintegratie in een KNX-project.

In ETS moet de structuur van de groepsadressen vroegtijdig netjes worden gepland. Zinvol is een duidelijke scheiding naar disciplines zoals verlichting, zonwering, verwarming, scènes en status. Voor de latere visualisatie helpt het om communicatieobjecten al in ETS zo te benoemen dat ruimtes en functies direct herkenbaar zijn. Dat bespaart tijd bij de overdracht naar de projectassistent.

In de praktijk bewijst een opbouw met hoofdgroepen per verdieping, middengroepen per ruimte en subgroepen per functie zijn waarde. Een voorbeeld: in de woonruimte kunnen schakelen, dimmen, status en scène gescheiden worden aangelegd. Daardoor blijft het project ook bij veel datapunten onderhoudbaar en logisch leesbaar.

Voor zonwering is het raadzaam rijcommando’s, positiewaarden en terugmeldingen gescheiden te houden. Bij verwarmingsfuncties moeten setpoint, bedrijfsmodus en actuele waarde eigen adressen krijgen. Zo kunnen visualisatie en logica netjes worden gekoppeld. Voor scènes is een vaste naamgevingslogica aan te raden zoals „Wonen Avond”, „Keuken Koken” of „Huis Afwezig”, zodat gebruiker en integrator het doel direct herkennen.

Bij tijdfuncties loont het om eenvoudige taken zoals weekprogramma’s of aanwezigheidssimulatie direct in het systeem aan te leggen. Voor complexere voorwaarden kan een logische bouwsteen worden gebruikt, bijvoorbeeld wanneer zonwering alleen moet reageren bij helderheid, tijdstip en actieve ruimtevrijgave. Ook praktisch is de koppeling van raamcontacten met verwarming en zonwering, zodat bij een open raam niet onnodig wordt verwarmd en de gebruiker tegelijk een duidelijke status in de app ziet.

Met deze oplossing creëert u een professionele KNX-centrale voor bediening, automatisering en overzicht in één apparaat. U wint meer comfort in het dagelijks leven, betere controle over het gebouw en een sterke basis voor toekomstige uitbreidingen. Juist in veeleisende KNX-installaties overtuigt het systeem door zijn brede functionaliteit, duidelijke app-bediening en hoge praktijkgerichtheid bij planning en gebruik.

Als u een krachtige combinatie van visualisatie, logica en veilige integratie zoekt, is dit model een overtuigende keuze voor moderne gebouwautomatisering met Gira en KNX.
