Description

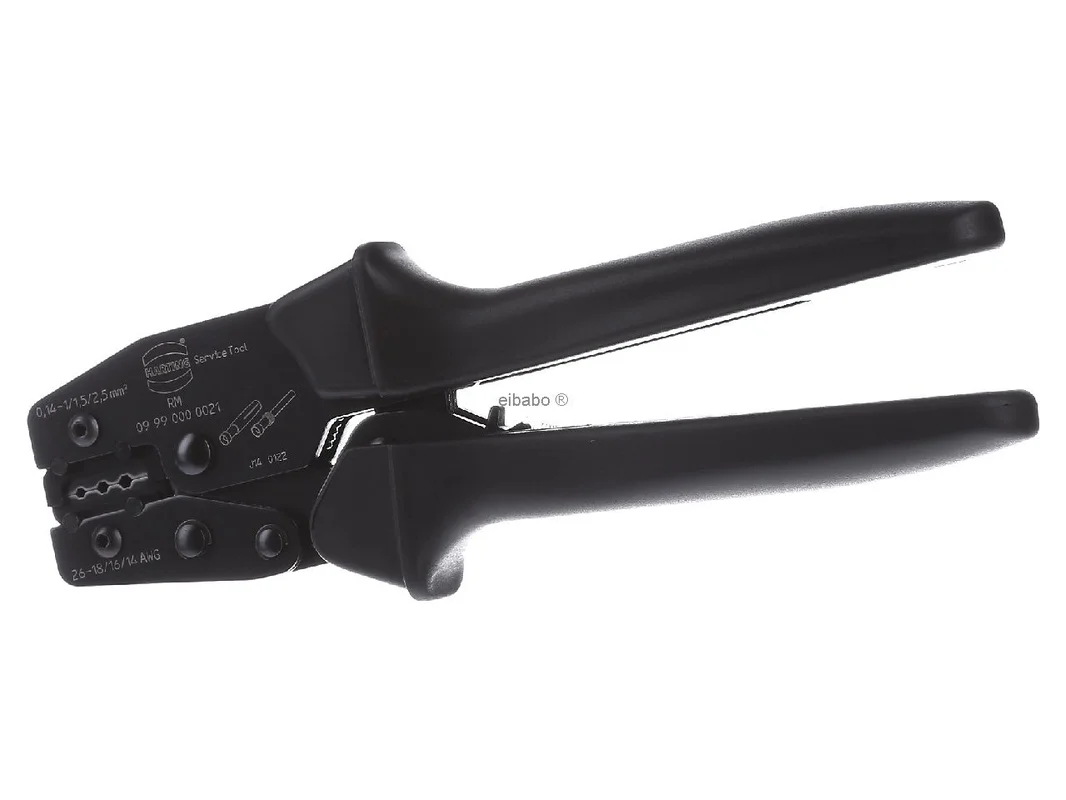

Krimptang – Mechanisch krimpgereedschap 0,14 … 1,5 mm² 09 99 000 0021 – Harting – 5713140105423:

De Harting service-krimptang voor Han D-, Han E- en Han-Yellock-contacten is een praktijkgericht perstanggereedschap voor nette en veilige krimpverbindingen in industriële toepassingen. De uitvoering met positioneerhulp ondersteunt een exacte contactopname en vergemakkelijkt de verwerking van gedraaide pen- en buscontacten bij service, montage en onderhoud.

Precies krimpen voor Han connectoren bij servicewerkzaamheden

Dit handgereedschap is ontwikkeld voor gebruikers die bij geassembleerde leidingen en connectoren letten op consequent goede resultaten. Het schaarmechanisme zorgt voor een gecontroleerde krachtoverbrenging, terwijl de positioneerhulp het contact veilig geleidt. Daardoor is de krimptang bijzonder geschikt voor veldmontage, onderhoud en reparatie in machinebouw, schakelkastbouw en industriële automatisering.

Producthighlights voordelen

• Hoge pasnauwkeurigheid: Ontwikkeld voor Han D-, Han E- en Han-Yellock-contacten.
• Met positioneerhulp: Vergemakkelijkt het nauwkeurig plaatsen van de contacten vóór het krimpproces.
• Voor service en veldmontage: Ideaal voor onderhoud, reparatie en retrofit direct op locatie.
• Breed geleiderbereik: Geschikt voor geleiderdoorsneden van 0,14 tot 2,5 mm².
• Nette verwerking: Ondersteunt gelijkmatige krimpbeelden bij passende contacten.
• Voor gedraaide contacten: Ontworpen voor afzonderlijke pen- en buscontacten.
• Gecontroleerde hantering: De uitvoering als handkrimpgereedschap maakt nauwkeurig werken in het dagelijks gebruik mogelijk.
• Veelzijdig inzetbaar: Geschikt voor montage, onderhoud en werkplaatsservice.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Harting service-krimptang voor Han D Han E Han-Yellock-contacten met positioneerhulp 09 99 000 0021 09990000021
Artikelnummer fabrikant	09 99 000 0021
EAN	5713140105423
Catalogus	Perstanggereedschap
Producttype	Service-krimpgereedschap
Type gereedschap	Handkrimptang met positioneerhulp
Toepassingsgebied	Veldmontage, service, onderhoud, reparatie
Geschikt voor	Han D-, Han E-, Han-Yellock-contacten
Contacttype	afzonderlijke gedraaide pen- en buscontacten
Totale geleiderdoorsnede	0,14 tot 2,5 mm²
Han D	0,14 tot 1,5 mm²
Han E	0,5 tot 2,5 mm²
Han-Yellock	0,5 tot 2,5 mm²
Bijzonderheid	Positioneerhulp voor het exact plaatsen van de contacten
Bewegingstype	Schaarmechanisme
Aanbevolen gebruik	tot 3.000 krimpbewerkingen per jaar
Gewicht	ca. 632 g

Toepassing, voordelen en afbakening ten opzichte van vergelijkbare krimpgereedschappen

In direct gebruik overtuigt de service-krimptang door goede geleiding, flexibele inzetbaarheid en een duidelijke focus op mobiele servicewerkzaamheden. De positioneerhulp is vooral zinvol wanneer contacten veilig uitgelijnd en reproduceerbaar verwerkt moeten worden. Dat bespaart tijd bij terugkerende taken en helpt montagefouten te voorkomen.

• Meer zekerheid in het proces: De positioneerhulp verbetert het plaatsen van het contact vóór het krimpen.
• Brede dekking: Eén gereedschap voor meerdere Han-contactreeksen in de dagelijkse servicepraktijk.
• Ideaal voor werkzaamheden op locatie: Geschikt wanneer geen stationaire persoplossing beschikbaar is.
• Praktische hantering: Goed voor onderhoudsmonteurs, monteurs en werkplaatspersoneel.

Vergeleken met gespecialiseerde krimpgereedschappen van dezelfde fabrikant is deze uitvoering bewust ontworpen als servicegereedschap. Dat betekent: hoge flexibiliteit in het veld in plaats van een nauwe specialisatie op slechts één contactfamilie of op grote series. Specifieke gereedschappen voor alleen Han D of alleen Han E kunnen in seriematige processen voordelen bieden bij maximale standaardisering. Deze service-krimptang scoort daarentegen met veelzijdigheid bij onderhoud en enkelstuksproductie.

Bij vergelijkbare Harting-gereedschappen zonder passende positioneerhulp kan het plaatsen van het contact meer zorgvuldigheid vereisen. Varianten met een vaste focus op één contactreeks zijn vaak de betere keuze wanneer steeds hetzelfde contact wordt verwerkt. Wie echter in het dagelijks werk verschillende Han-contacten verwerkt, profiteert van de brede geschiktheid van dit model.

Als vergelijkbare oplossingen van andere gerenommeerde fabrikanten komen, afhankelijk van het connectorsysteem, bijvoorbeeld krimpgereedschappen van Weidmüller, Phoenix Contact of TE Connectivity in aanmerking. Belangrijke verschillen liggen meestal in de systeembinding, in de vrijgegeven contactgeometrieën en in de vraag of de gereedschappen bedoeld zijn voor open of gedraaide contacten. Daarom moet directe compatibiliteit altijd alleen binnen het telkens passende contactsysteem worden aangenomen.

Toepassingsgebieden en aanvullende aanwijzingen over het geleiderbereik

• Machinebouw: Voor servicewerkzaamheden aan industriële connectoren en leidingen.
• Schakelkastbouw: Geschikt voor montage en nabewerking aan Han-contactverbindingen.
• Onderhoud: Praktisch bij reparatie, vervanging en onderhoud in het veld.
• Installatieservice: Goed geschikt voor mobiele inzet direct bij de toepassing.
• Werkplaats: Zinvol voor enkelstukconfectie en technische aanpassingen.

Het geleiderbereik dekt 0,14 tot 2,5 mm² af en biedt daarmee een hoge praktische relevantie voor veel gangbare toepassingen. Voor Han D-contacten geldt het bereik van 0,14 tot 1,5 mm². In het onderste bereik van 0,14 tot 0,37 mm² is gebruik echter alleen voor bepaalde contacten voorzien. Daartoe behoren de contactseries 09 15 000 6104, 09 15 000 6204 evenals 09 15 000 6124 en 09 15 000 6224. Voor Han E en Han-Yellock ligt het geschikte bereik telkens bij 0,5 tot 2,5 mm². Deze differentiatie helpt bij de juiste gereedschapskeuze en ondersteunt een veilige, normconforme verwerking binnen het betreffende contactsysteem.

De Harting service-krimptang is een sterke keuze voor iedereen die een veelzijdig, nauwkeurig en servicegericht krimpgereedschap zoekt voor Han D-, Han E- en Han-Yellock-contacten.
