Description

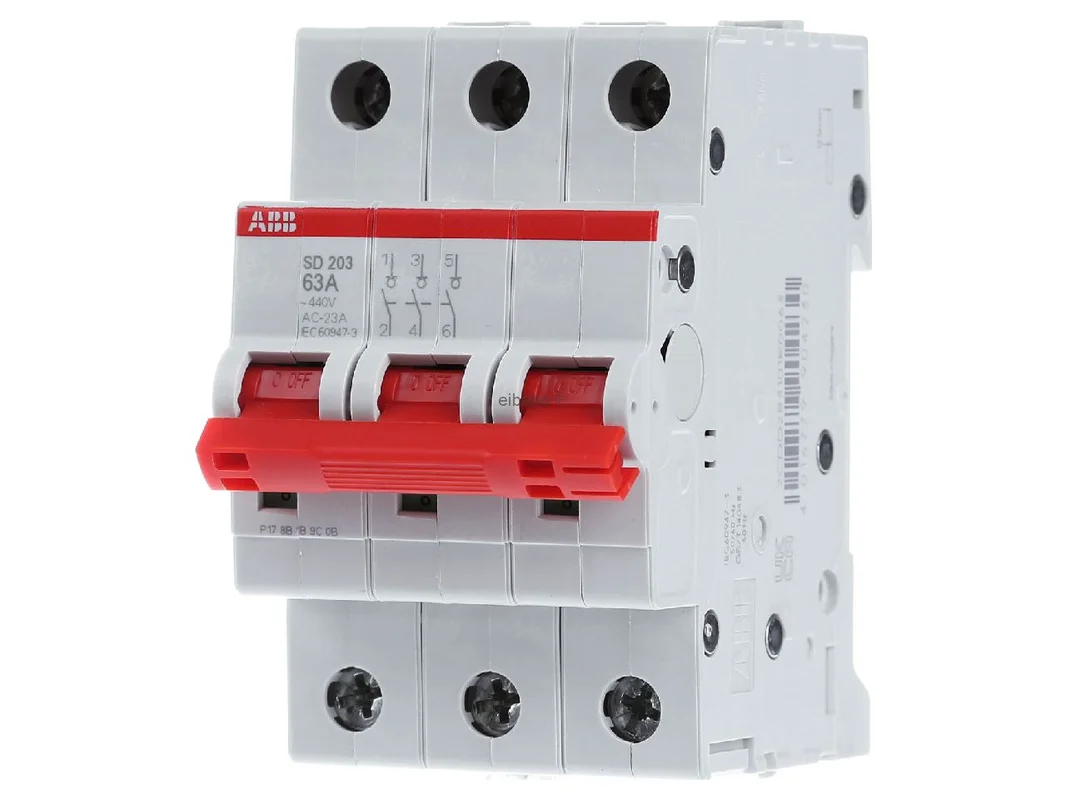

Lastscheider 3-polig, 63A – Uit-schakelaar voor verdeler 3 NO 0 NC SD203/63 – ABB – 2CDD283101R0063 – 4016779904230:

De ABB lastscheider SD203/63 is een krachtige oplossing voor het veilig schakelen en scheiden van stroomkringen in de verdeling. Met 3 polen, 63 A nominale stroom en scheidingseigenschappen volgens IEC/EN 60947-3 is het apparaat geschikt voor veel toepassingen in woningbouw, utiliteitsbouw en industrie. De duidelijke schakelstandindicatie, de hoge bescherming bij de installatie en de compatibiliteit met het systeem pro M compact maken dit model tot een betrouwbare keuze voor moderne schakelinstallaties.

ABB lastscheider SD203/63 voor veilige netscheiding

Het apparaat is ontworpen voor handmatig schakelen onder belasting en voor veilige galvanisch scheiding. Door de 3-polige uitvoering is de lastscheider ideaal geschikt voor meerfasige toepassingen. De uitvoering voor de DIN-rail bespaart ruimte in de schakelkast en ondersteunt een nette, normconforme montage. De goed zichtbare Real CPI schakelstandindicatie geeft de toestand eenduidig aan en verhoogt zo de bedrijfszekerheid bij service en onderhoud.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor driefasige stroomkringen in verdelers en installaties.
• 63 A nominale stroom: Geschikt voor toepassingen met een hogere belastingsbehoefte.
• Scheidingseigenschappen volgens IEC/EN 60947-3: Voor veilig schakelen en betrouwbare isolatie.
• Nominale spanning tot 440 V AC: Geschikt voor veel gangbare AC-toepassingen.
• Real CPI indicatie: De schakeltoestand is duidelijk en direct herkenbaar.
• Voorwaardelijke kortsluitvastheid 25 kA: Hoge veiligheid in het passende installatieconcept.
• Vingerveilig volgens IP20: Meer bescherming bij inbouw en bediening.
• Volledige compatibiliteit binnen het systeem: Te gebruiken met accessoires uit de pro M compact-serie.
• Robuuste klemtechniek: Cilinder-hefklem met 2 klempunten voor een veilige bedrading.
• Voor DIN-rail: Snelle en nette integratie in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	SD203/63
Artikelnummer fabrikant	2CDD283101R0063
EAN	4016779904230
Catalogus	Schakelaars
Producttype	Lastscheider
Serie	SD 200, systeem pro M compact
Aantal polen	3
Nominale stroom Ie	63 A
Nominale spanning Ue	440 V AC
Min. bedrijfsspanning	12 V AC
Max. spanning	462 V AC
Norm	IEC/EN 60947-3
Gebruikscategorie	AC-23A, DC-21A
Geschikt voor scheiden	ja
Voorwaardelijke kortsluitvastheid	25 kA
Beschermingsgraad	IP20
Beschermingsgraad in de verdeler met afdekking	IP40
Klemtype	Schroefklemmen, cilinder-hefklem met 2 klempunten
Aanhaalmoment	2,8 N·m
Montagewijze	DIN-rail
Mechanische levensduur	20.000 schakelcycli
Frequentie	50/60 Hz, DC
Omgevingstemperatuur bedrijf	-25 tot +55 °C
Opslagtemperatuur	-40 tot +70 °C
Breedte	52,5 mm
Hoogte	88 mm
Diepte	69 mm
Materiaal behuizing	Isolatiestofgroep I, RAL 7035

Voordelen, systeemvergelijking en passende alternatieven

Binnen de ABB-serie SD 200 staat dit model voor de 3-polige uitvoering met 63 A. Ten opzichte van varianten zoals SD201 of SD202 is het ontworpen voor toepassingen met drie actieve geleiders. Vergeleken met de SD204 biedt het hetzelfde systeemconcept, maar met 3 in plaats van 4 polen. Dat is zinvol wanneer geen vierde pool geschakeld hoeft te worden. Zo blijft de configuratie duidelijk en de ruimtebehoefte kleiner.

In de praktijk scoort de lastscheider met een duidelijke schakeltoestandindicatie, hoge kortsluitvastheid binnen het systeem en goede integratie in de ABB pro M compact-wereld. Bijzonder praktisch is de volledige accessoirecompatibiliteit met passende MCB-componenten van de fabrikant. Dat vereenvoudigt planning, uitbreiding en service in uniforme verdelers.

• Vergeleken met ABB SD201: SD203/63 schakelt drie polen en is voor draaistroomkringen de geschiktere keuze.
• Vergeleken met ABB SD202: Meer polen voor complexere belastingen en meerfasige netten.
• Vergeleken met ABB SD204: Als geen nulleider mee gescheiden hoeft te worden, is de 3-polige versie meestal de gerichtere oplossing.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het project modulair lastscheiders van Siemens, Eaton of Schneider Electric in aanmerking. Verschillen zitten vaak in de systeemaccessoires, in de klemtechniek, in de indicatie van de schakeltoestand en in de afstemming op de betreft apparaatsfamilie. Wie al inzet op ABB systeem pro M compact, profiteert met de SD203/63 vooral van de uniforme systeemlogica en de nabijheid van accessoires binnen de fabrikant.

Toepassingsgebieden en technische sterke punten in de schakelkast

De ABB lastscheider SD203/63 is geschikt voor onderverdelingen, hoofdstroomkringen, machineomgevingen, utiliteitsbouw en technische installaties met driefasige voeding. Door zijn scheidingseigenschappen volgens IEC/EN 60947-3 ondersteunt hij een veilige uitschakeling bij onderhoud, ombouw en service. De Real CPI-indicatie zorgt voor duidelijkheid direct op het apparaat en vergemakkelijkt de visuele controle tijdens bedrijf.

De SD 200-serie breidt het beproefde systeem pro M compact uit met krachtige lastscheiders met 1 tot 4 polen en stromen van 16 tot 63 A. In deze 3-polige 63 A-versie profiteren gebruikers van een nominale spanning tot 440 V AC, een voorwaardelijke kortsluitvastheid van 25 kA en een klemtechniek met 2 klempunten. De geïntegreerde achtersteekbeveiliging verhoogt de veiligheid bij de bedrading. Daardoor opent het apparaat nieuwe mogelijkheden voor een normconforme, overzichtelijke en robuuste installatie in moderne laagspanningsinstallaties.
